Ethernet / USB HUB HAT for Raspberry Pi, 1x RJ45 Ethernet Port, 3x USB Ports
GIỚI THIỆU SẢN PHẨM
Đây là sản phẩm Ethernet/USB HUB HAT dành cho Raspberry Pi giúp Raspberry Pi có thêm nhiều cổng USB hơn, thêm vào đó là 1 cổng Ethernet, rất tuyệt vời khi bạn cần kết nối có dây một cách ổn định.
Sản phẩm này có thể tương thích với các phiên bản khác nhau của Pi như :
+ Raspberry Pi Zero / Zero W / Zero WH: kết nối qua đầu chuyển đổi MicroUSB
+ Raspberry Pi B+ / 2B / 3B / 3B+ /4B: kết nối qua cable Micro USB
CÁC ĐẶC ĐIỂM, TÍNH NĂNG
+ 3 cổng USB2.0/1.1
+ 1 cổng RJ45 10/100M, trên nền chip RTL8152B Ethernet.
+ Trên board có các đèn chỉ báo để theo dõi trạng thái nguồn, Ethernet và các cổng USB.
CẤU TẠO

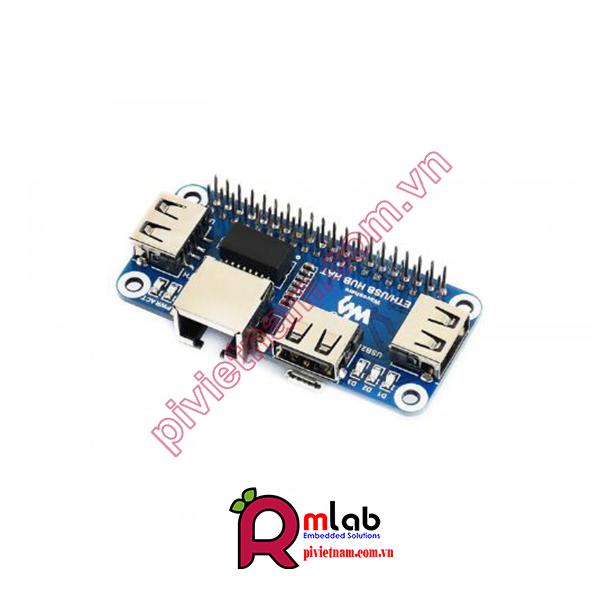

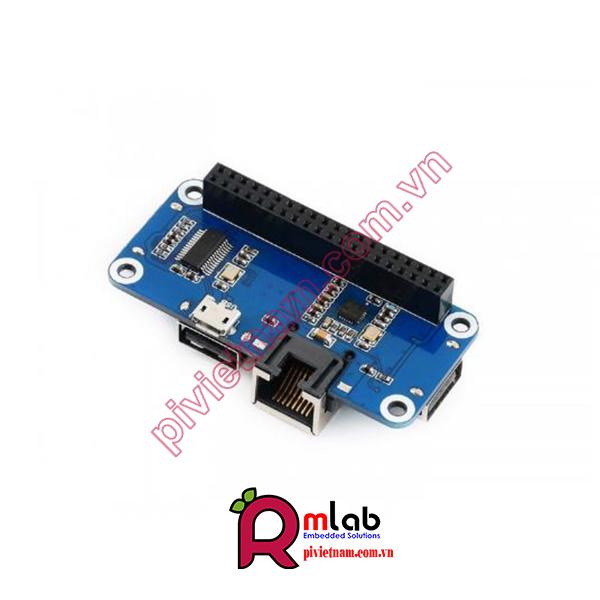

1. Raspberry Pi GIPO interface : dùng để kết nối với các chân GPIO của Pi
2. USB extended ports : USB1~USB3
3. RJ45 ports : 10/100M Ethernet interface
4. USB HUB interface (bottom): để kết nối HUB với cổng USB Raspberry Pi
+ Raspberry Pi Zero / Zero W / Zero WH: kết nối qua đầu chuyển đổi MicroUSB
+ Raspberry Pi B+ / 2B / 3B / 3B+ /4B: kết nối qua cable Micro USB
5. TS8121A: Ethernet wave filter
6. RTL8152B: 10/100M Ethernet chip
7. FE1.1S: USB HUB chip
8. LED indicator :
+ PWR: theo dõi trạng thái nguồn
+ ACT: theo dõi trạng thái Ethernet
+ D1~D3: theo dõi trạng thái cho từng cổng USB
CÁC THÔNG SỐ KỸ THUẬT
+ Điện áp hoạt động : 5V
+ Kích thước : 65mm × 30mm
+ Kích thước lỗ : 3.0mm
KÍCH THƯỚC
CÁCH KẾT NỐI VỚI RASPBERRY PI 3/4 :

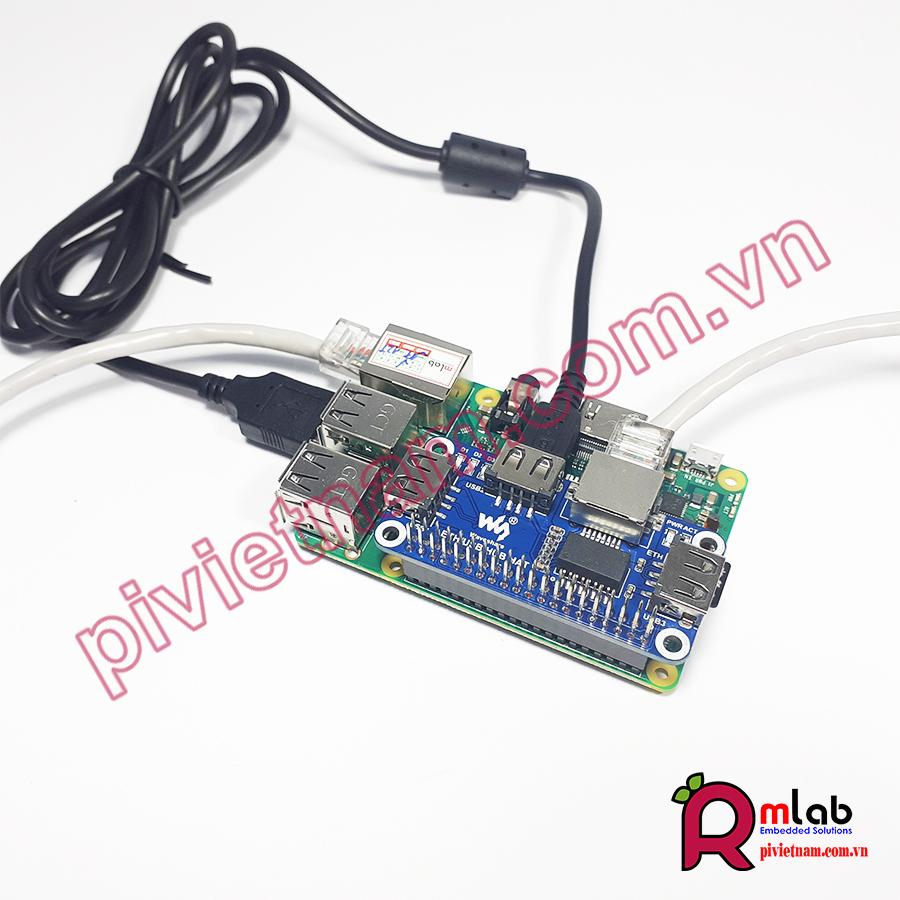

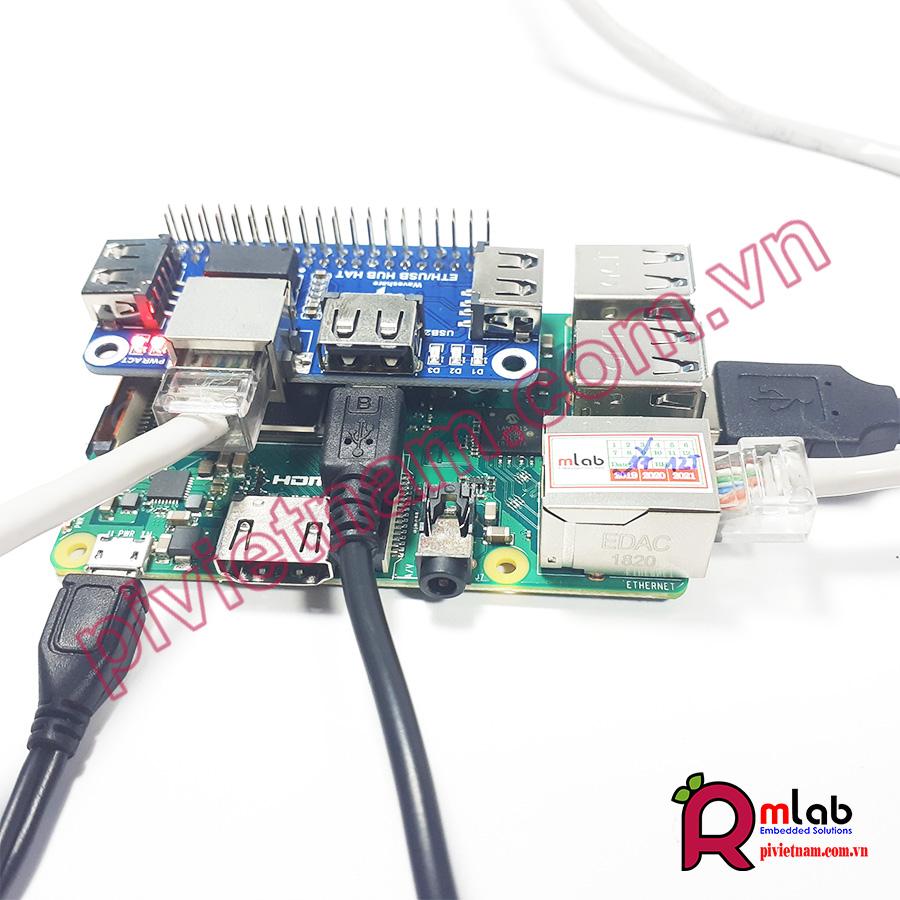

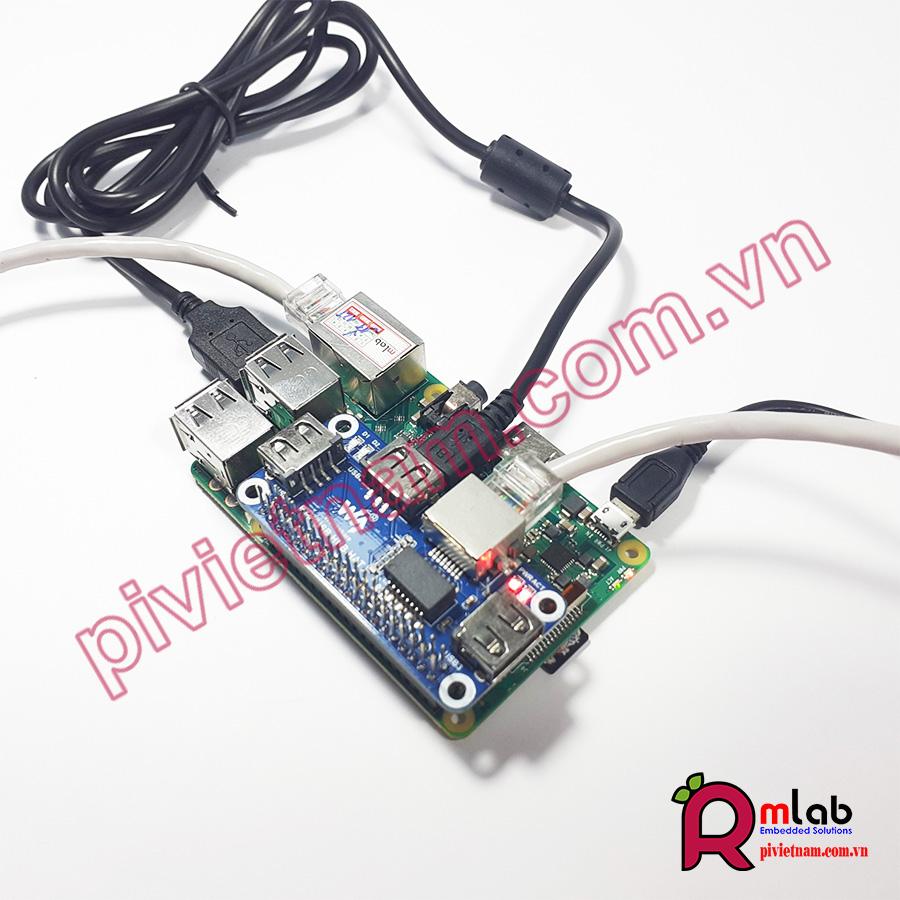

+ Kết nối toàn bộ jump của Raspberry Pi với jump của Ethernet/USB HAT
+ Cấp nguồn cho HAT bằng cách sử dụng cáp microUSB nối đầu microUSB của HAT với đầu USB của Raspberry Pi
+ Với cách kết nối này, các bạn sẽ có thêm một cổng Ethernet và 3 cổng USB
Với cách kết nối này, chúng ta có thể kết nối một lúc 2 mạng LAN khác nhau vào Raspberry Pi của chúng ta
Lưu ý : Quý khách có nhu cầu biết thêm về cách kết nối 2 LAN với 2 IP và 2 địa chỉ MAC khác nhau có thể liên lạc với đội ngũ kĩ thuật của MLAB.

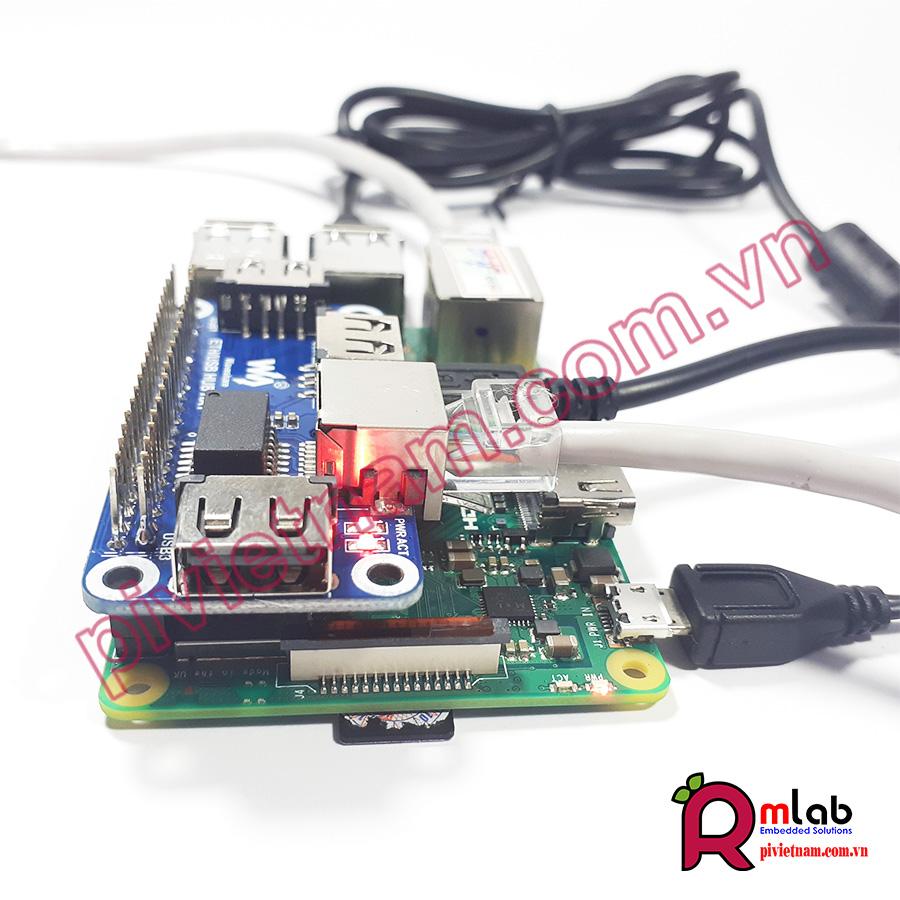

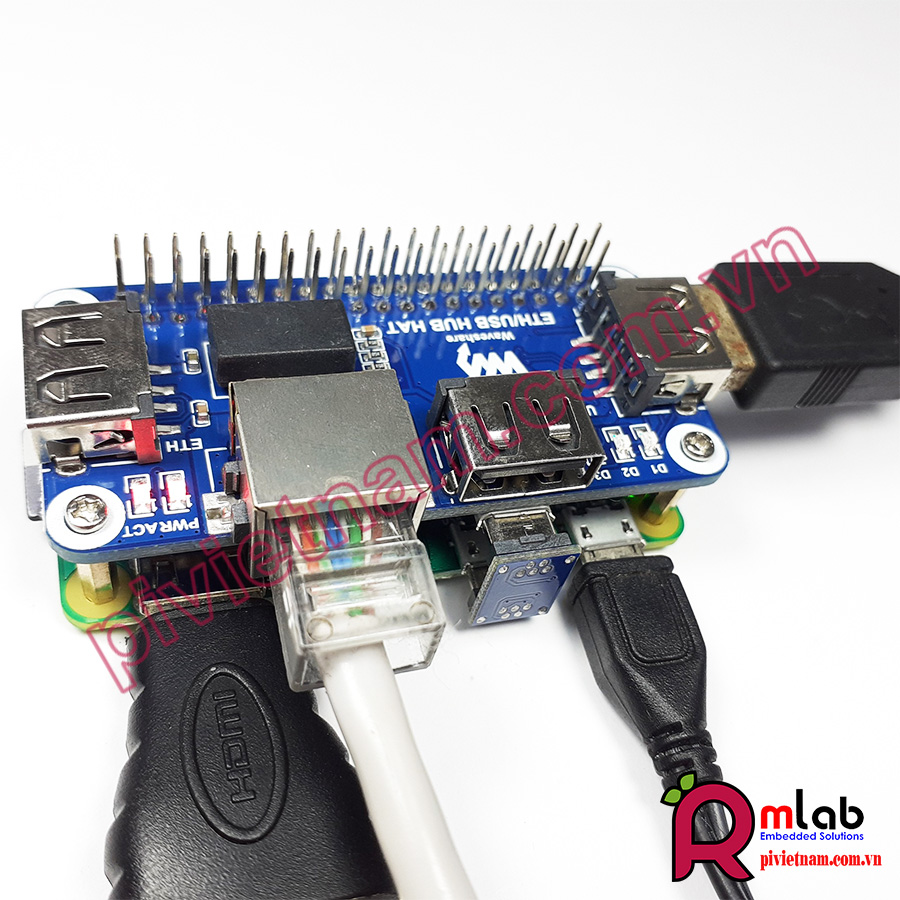

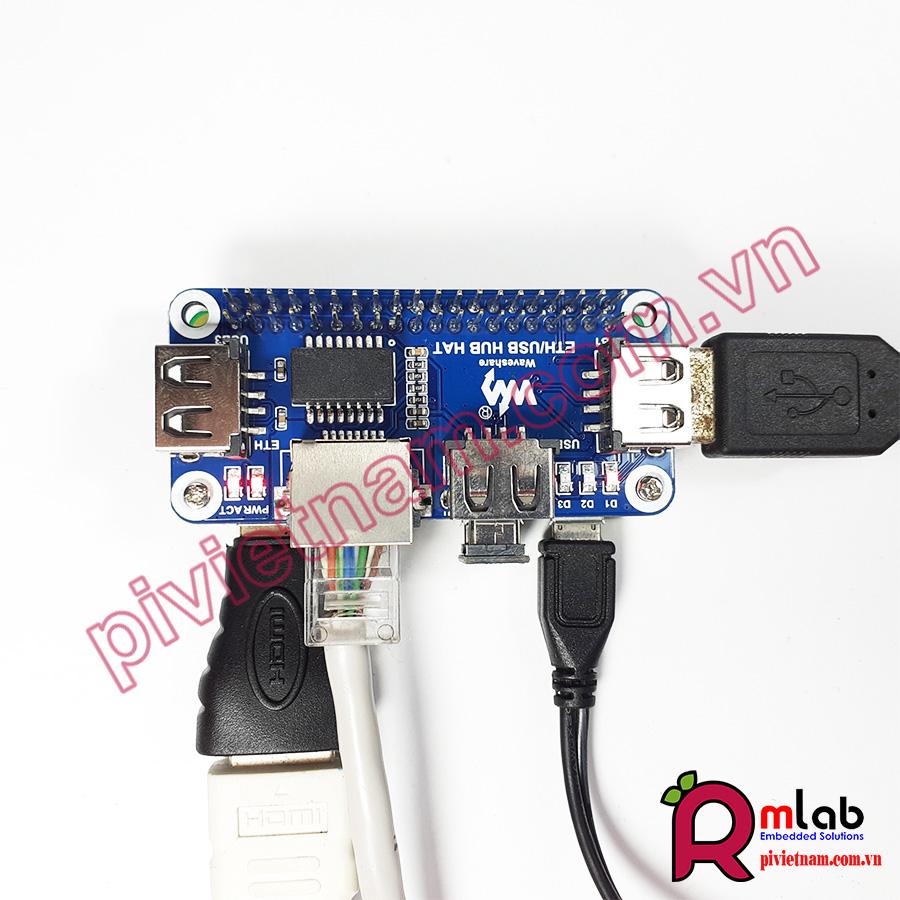

Kết nối ETH/USB HUB HAT với Raspberry Pi Zero bằng cách kết nối các chân GPIO như với Raspberry Pi 4 và sử dụng đầu chuyển microUSB 2 đầu như hình dưới :
