Màn hình LCD 15.6inch HDMI(H) (with case), 1920x1080, IPS, Cảm ứng điện dung Waveshare

Màn hình LCD 15.6inch HDMI(H) (with case), 1920x1080, IPS, Cảm ứng điện dung Waveshare (Bảo hành 6 tháng)

  • MLAB00274
  • Waveshare
4,500,000

Sản phẩm nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật trong quá trình sử dụng

Xuất hóa đơn GTGT

Bảo hành 6 tháng
  • Bảo hành 6 tháng

   Hiện PIVIETNAM.COM.VN là nhà phân phối chính thức và đầu tiên của Waveshare tại Việt Nam, quý khách hàng có thể xem thông tin tại (LINK). Trân trọng thông báo!!!

15.6inch, IPS, 1920x1080,Màn hình LCD cảm ứng điện dung với kính cường lực bảo vệ, hỗ trợ nhiều máy tính mini và nhiều hệ thống

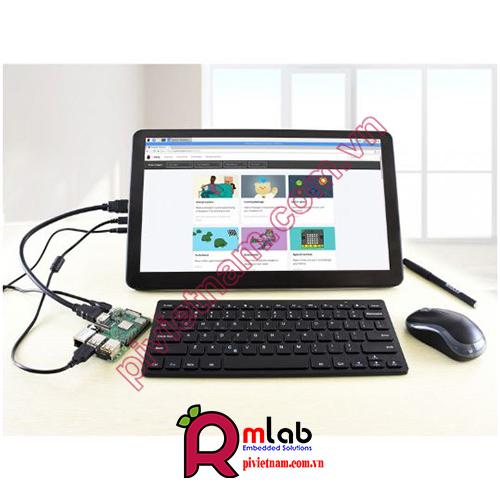

Video Trải nghiệm chơi game và xem phim với độ phân giải full HD trên màn hình LCD HDMI 15.6 inch Waveshare 1920x1080



LCD-15.6inch-pivietnam-com-vn

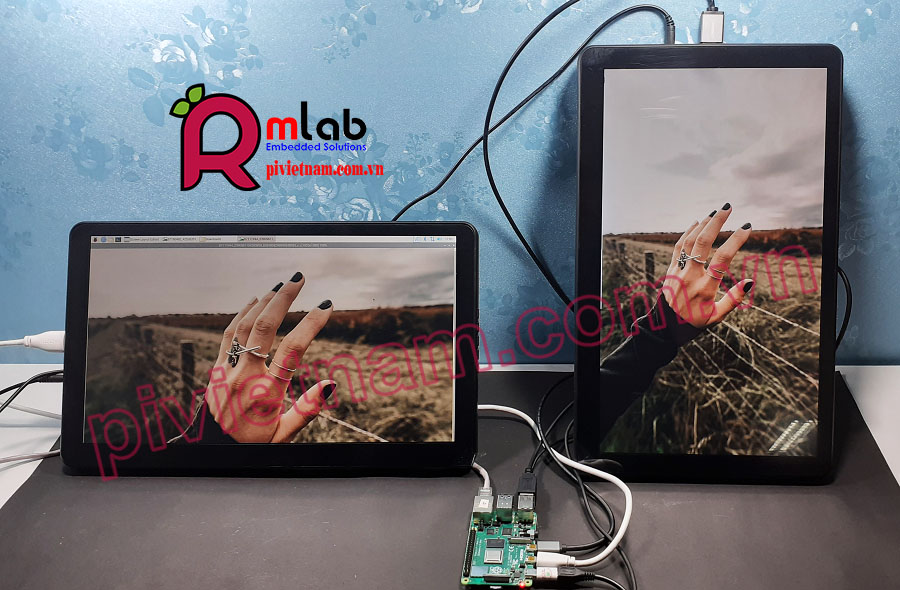

 Trải nghiệm tính năng Dual Screen với độ phân giải full HD trên màn hình LCD HDMI 15.6 inch Waveshare 1920x1080

 man-hinh-lcd-156inch-front-hdmih-with-case-1920x1080-ips-cam-ung-dien-dung-waveshare-pivietnam-com-vn

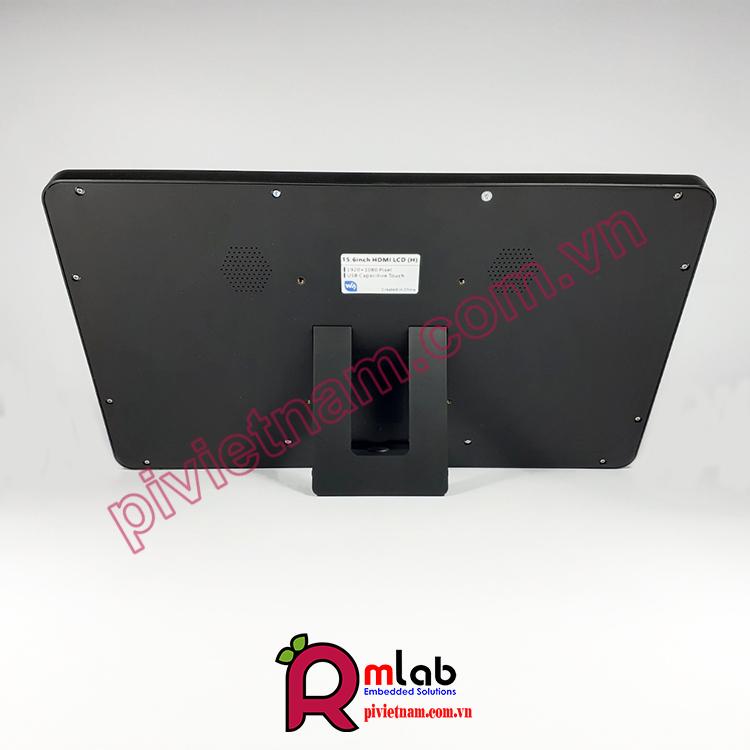

back





 right



left

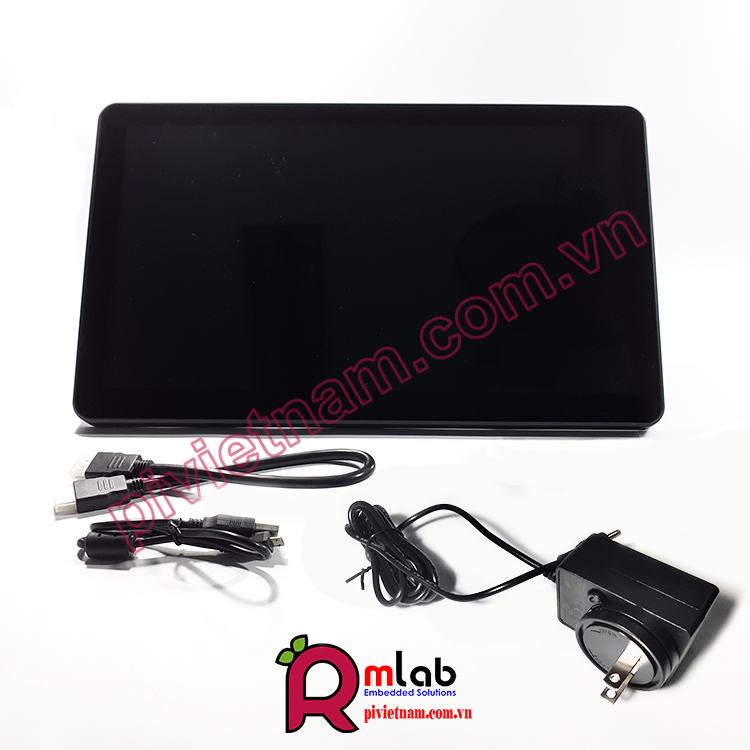

man-hinh-lcd-156inch-hdmih-with-case-1920x1080-ips-cam-ung-dien-dung-waveshare-pivietnam-com-vn

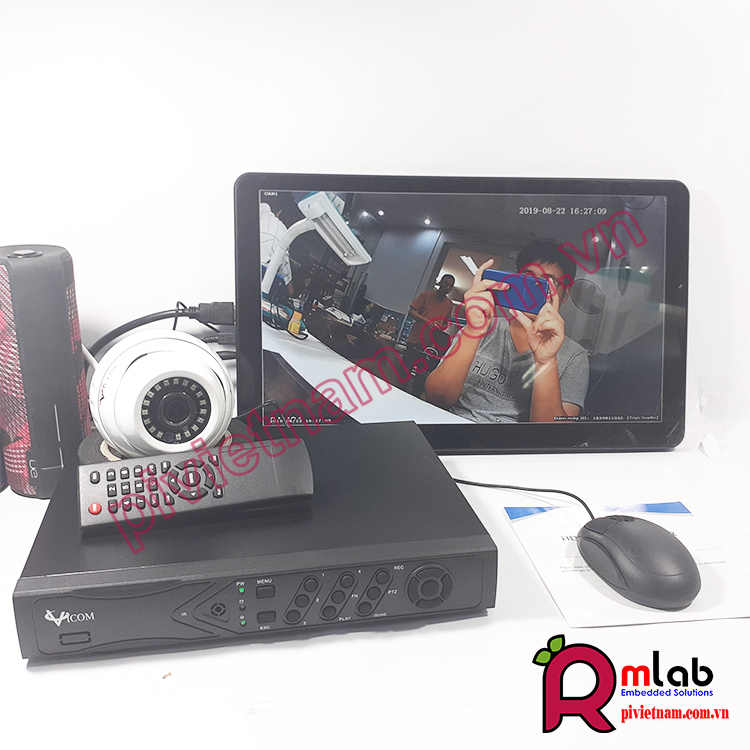

  Test đầu thu camera và hiển thị hình ảnh trên màn hình LCD HDMI 15.6 inch Waveshare 1920x1080


Hướng dẫn cấu hình sử dụng màn hình 15.6inch HDMI LCD(H) 1920x1080


Khi làm việc như màn hình máy tính, ta chỉ cần kết nối phần cứng (kết nối qua cổng HDMI hoặc cổng VGA trên màn hình Link). Nhưng khi làm việc với các Mini-PC(Raspberry Pi,Banana Pi, BB Black…). Ta cần thêm một chút thao tác nữa. Đầu tiên bạn vẫn cài đặt hệ điều hành bình thường( Các OS như: Raspbian, Ubuntu MATE, Runeaudio, OMSC,... Riêng trên hệ điều hành OpenELEC không hỗ trợ cảm ứng nên nếu bạn cần cảm ứng thì không nên cài hệ điều hành này). Sau khi cài xong hệ điều hành trên thẻ SD, bạn mở thẻ. Ngay trên thư mục nền, tìm file config.txt, mở lên và dán dòng lênh sau:

max_usb_current=1

hdmi_group=2

hdmi_mode=82

hdmi_cvt 1920 1080 60 6 0 0 0

Tiếp đến, lưu lại và khởi động.(Đến bước này các bạn cài OSMC cần lưu ý là hệ điều hành này cài đặt nó sẽ reset lại file config.txt vậy nên bạn cần tháo thẻ nhớ ra và dán lại những dòng lệnh trên 1 lần nữa)



Lưu ý :

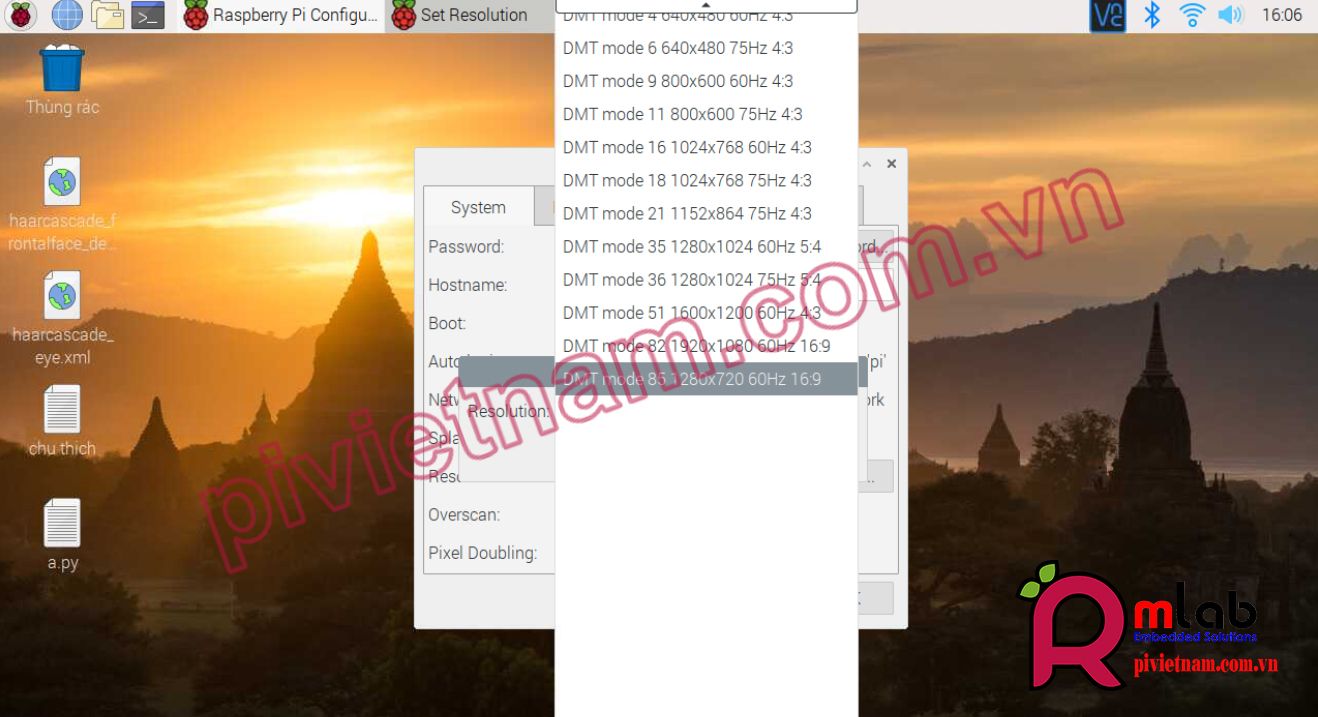

Trong trường hợp các bạn không thiết lập các thông số trong file config như ở trên thì khi kết nối với Raspberry chạy hệ điều hành Raspbian, màn hình sẽ hiển thị độ phân giải default là 1280x720 60Hz như hình ở dưới, còn khi làm việc như một màn hình máy tính thông thường (kết nối với các máy tính sử dụng Windows) thì độ phân giải của màn hình sẽ đưa lên cao nhất (1920x1080 60Hz)

default-resolution-pivietnam-mlab-vn

Vậy là xong. Nếu cần sử giúp đỡ bạn có thể liên hệ với Mlab hoặc đến ngay cửa hàng.

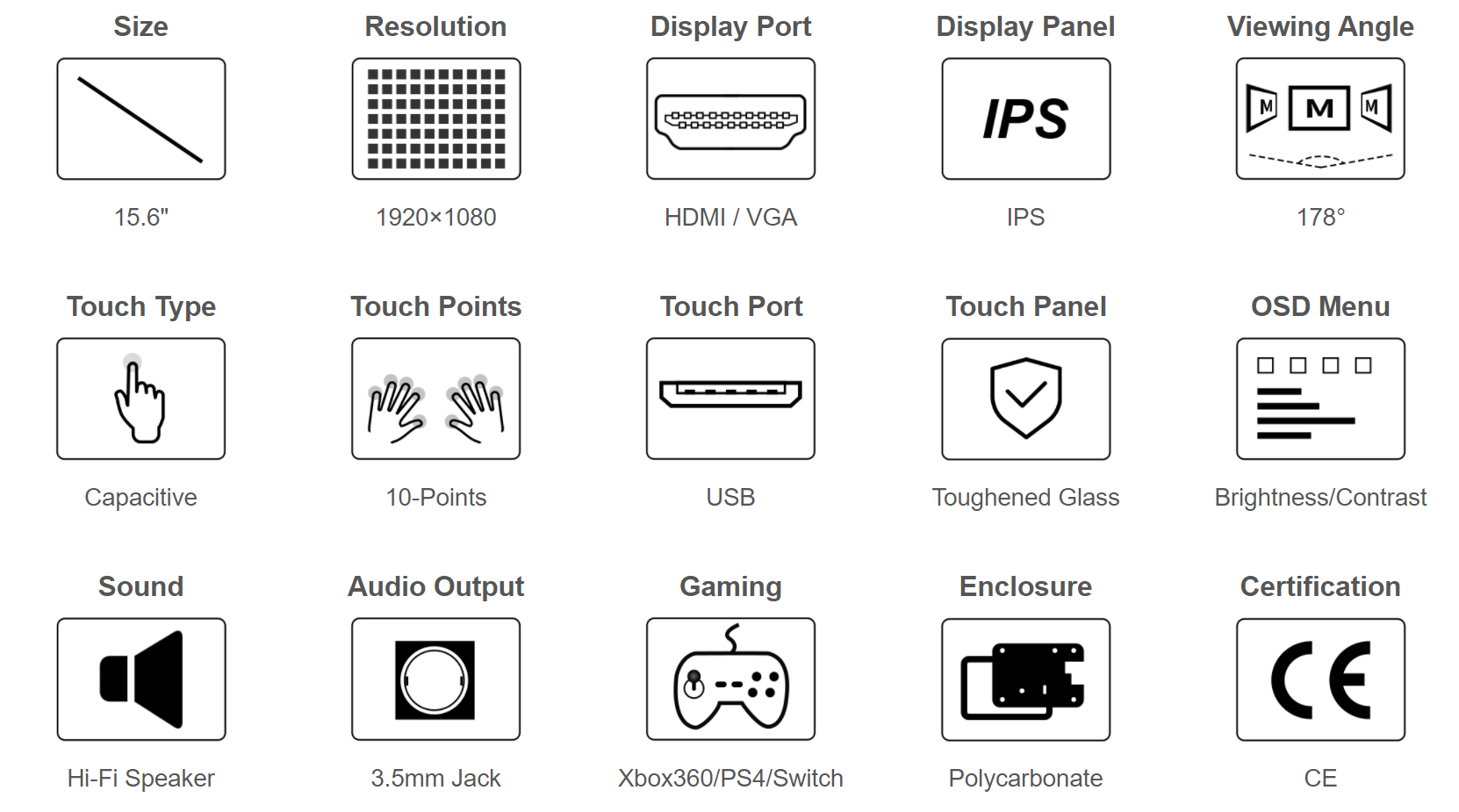

Các thông số kỹ thuật


+ Màn hình 15,6 inch công nghệ IPS, độ phân giải 1920x1080

+ Bảng điều khiển cảm ứng điện dung bằng kính cường lực, độ cứng 6H

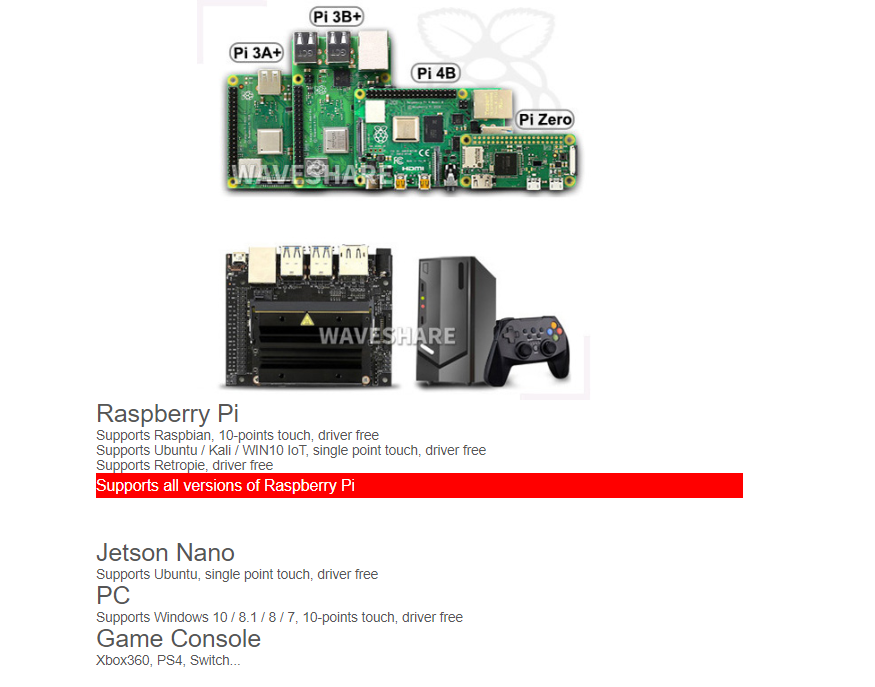

+ Hỗ trợ các PC mini phổ biến như Raspberry Pi, Jetson Nano, BB Black, cũng như các máy tính để bàn nói chung

- Khi hoạt động với Raspberry Pi, hỗ trợ Raspbian / Ubuntu / Kali / Retropie / WIN10 IOT, cảm ứng đơn điểm, có hỗ trợ driver.

- Khi làm việc như một màn hình máy tính, hỗ trợ Windows 10/8.1/8/7/XP, cảm ứng mười điểm, có hỗ trợ driver.

+ Nhiều ngôn ngữ cài đặt, quản lý điện năng, điều chỉnh độ sáng, độ tương phản etc.

+ Jack 3,5mm, hỗ trợ đầu ra âm thanh HDMI.

+ Có tích hợp loa trên màn hình

+ Hỗ trợ đầu vào VGA , các bạn sử dụng cáp sau (LINK)

+ Lỗ lắp khoảng cách 75x75mm (lỗ vít M4) để gắn tường

+ Đi kèm với giá đỡ góc nghiêng 75 °

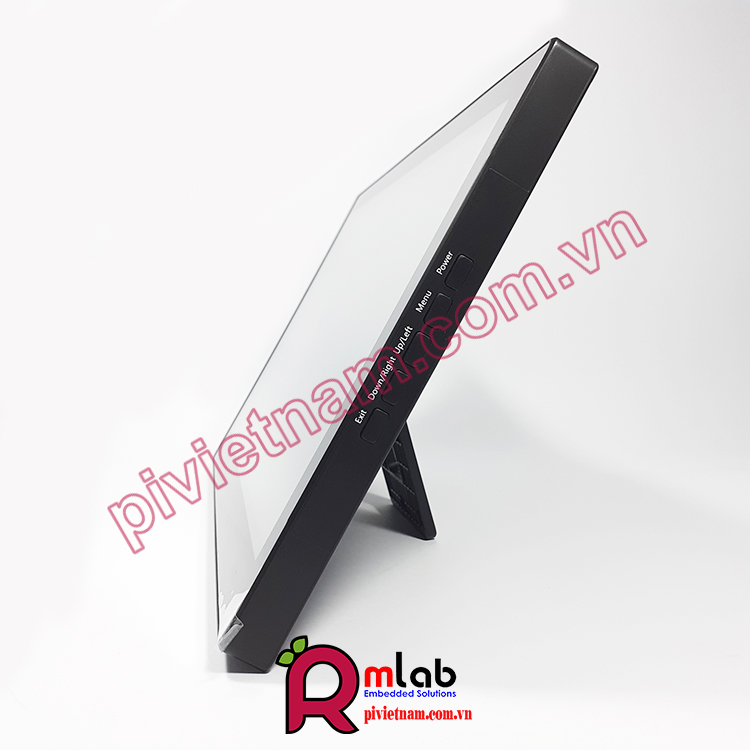

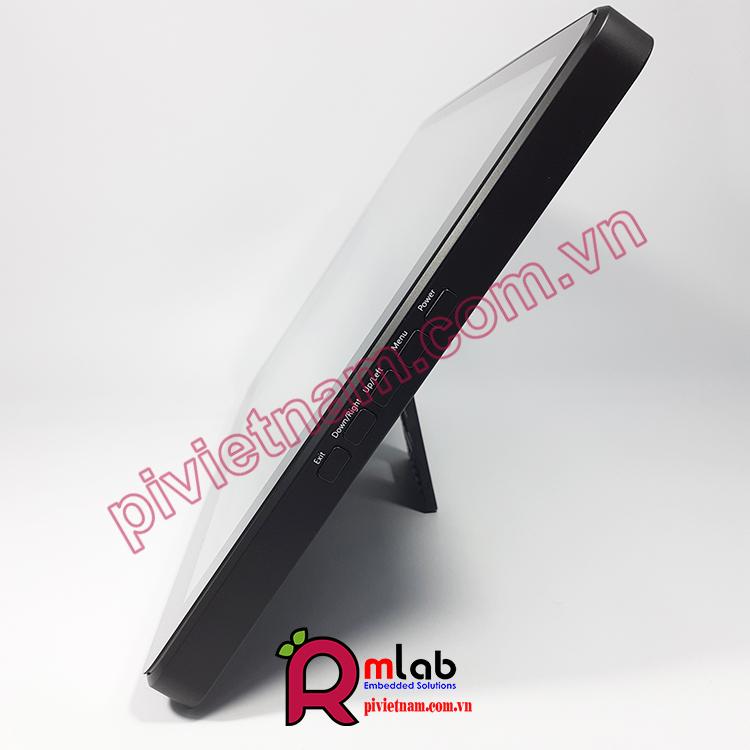

Phím phần cứng và cổng kết nối :


Power : Bật / Tắt cho màn hình hiển thị

Menu : Lựa chọn các thông số Độ sáng / Màu sắc,...

Up/Left : chuyển lựa chọn Lên / Sang Trái

Down/Right : chuyển lựa chọn Xuống / Sang Phải

Exit : Thoát cài đặt các thông số

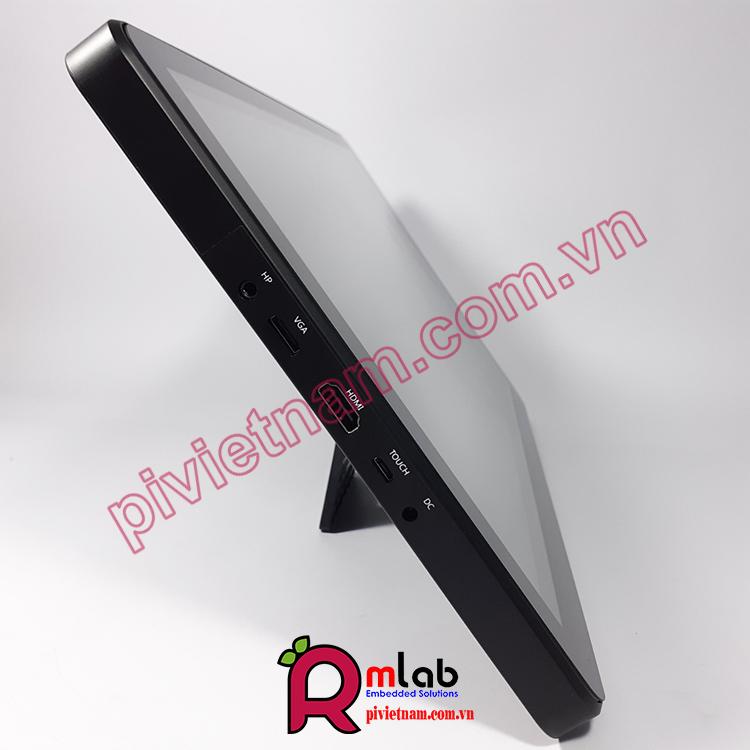

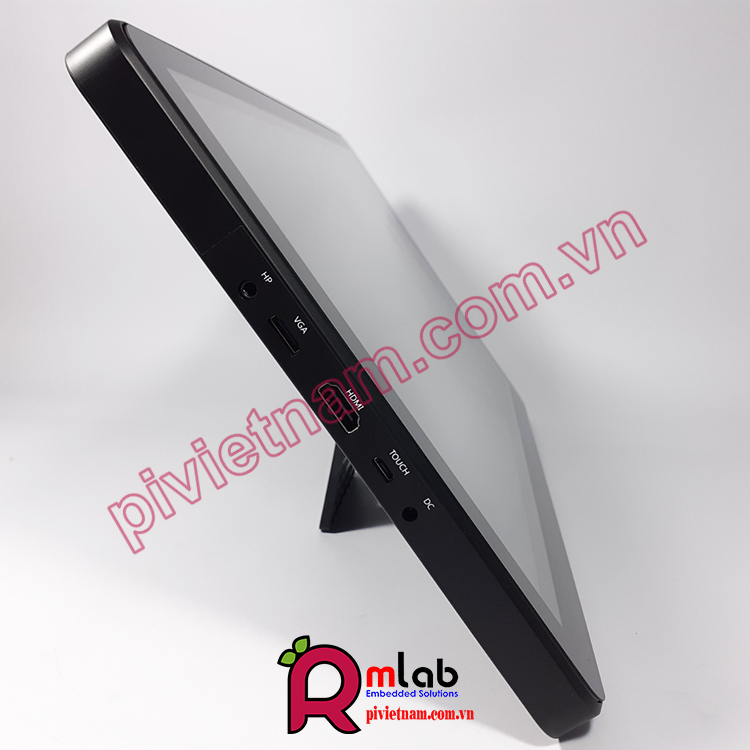

right

HP : jack audio 3.5mm output

VGA : VGA input

HDMI : HDMI input và nhận audio đầu vào qua HDMI

Touch : kết nối cable microUSB nhận cảm ứng

DC : Kết nối nguồn 5V/1A cho màn hình

left

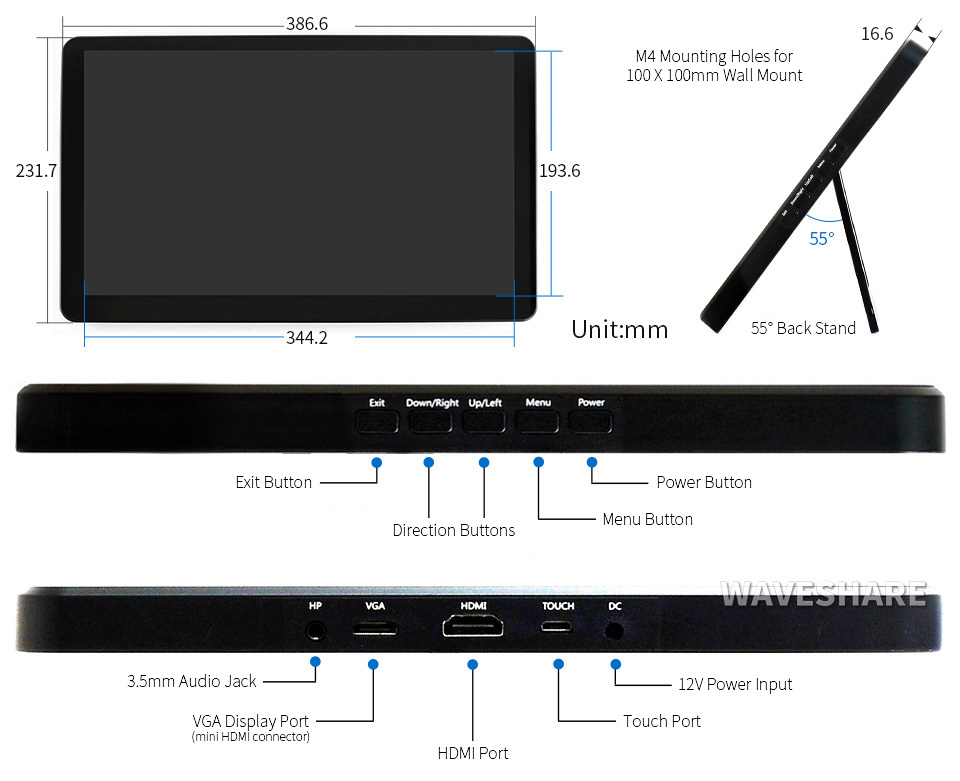

Kích thước


15.6inch-HDMI-LCD-H-with-Holder-dimension


Tài liệu tham khảo

Wiki : www.waveshare.com/wiki/15.6inch_HDMI_LCD_(H)_(with_case)
