Module thời gian thực độ chính xác cao dành cho Raspberry Pi - RTC (DS3231)

Module thời gian thực độ chính xác cao dành cho Raspberry Pi - RTC (DS3231)

  • MLAB00358
218,000

Sản phẩm nhập khẩu chính hãng.

Quý khách hàng có nhu cầu có thể đặt hàng trước.

Hỗ trợ kỹ thuật trong quá trình sử dụng

Xuất hóa đơn VAT cho cá nhân, đơn vị có nhu cầu.

-- Quý khách hàng có nhu cầu có thể đặt hàng trước --


GIỚI THIỆU

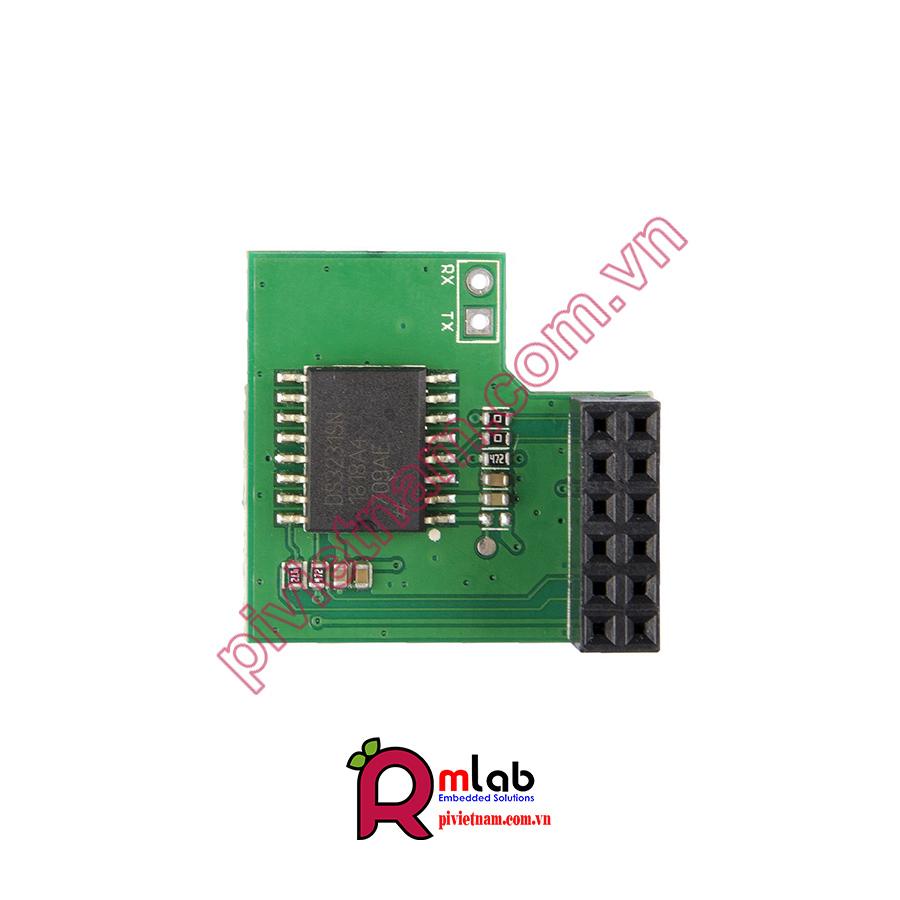

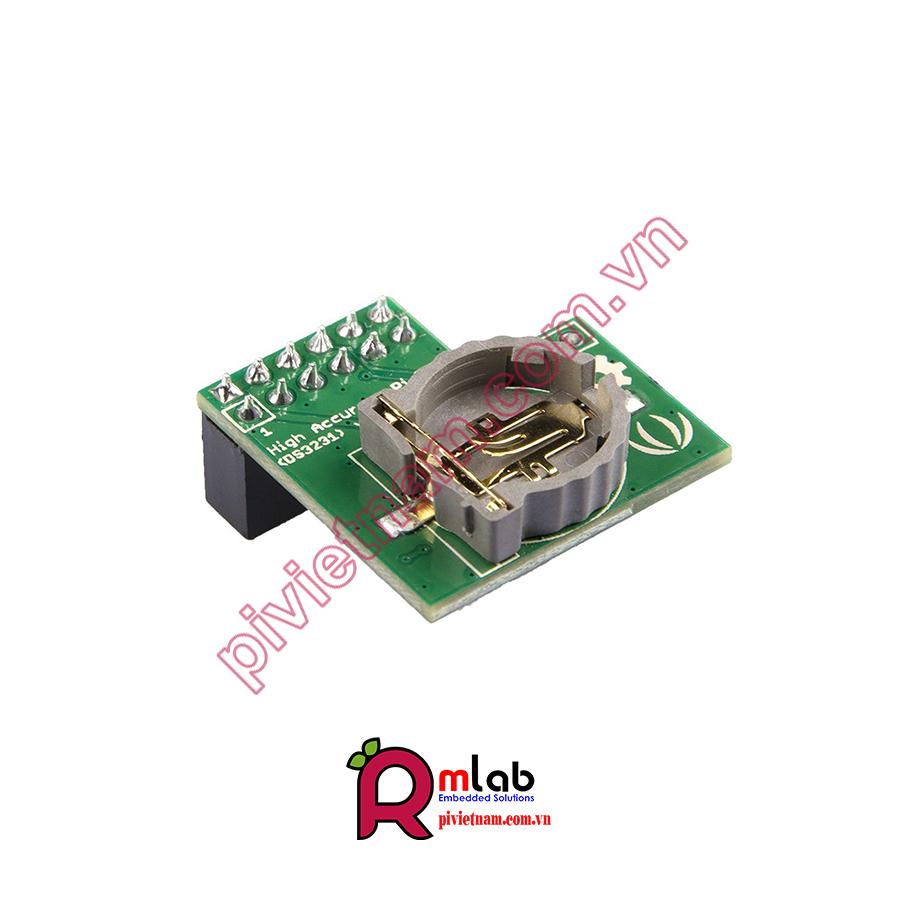

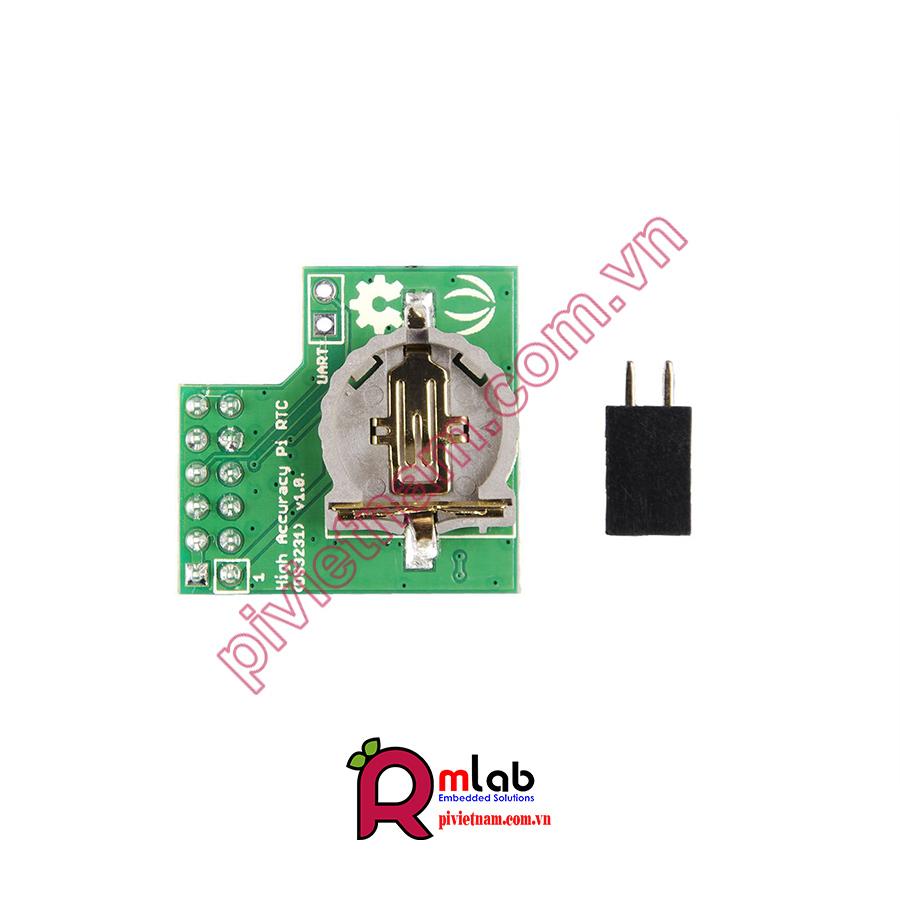

Module thời gian thực có độ chính xác cao Pi RTC dựa trên chip clock DS3231, DS3231 là đồng hồ thời gian thực I2C (RTC) chi phí thấp, cực kỳ chính xác. Nó có thể cung cấp đồng hồ thời gian thực (RTC) cho raspberry pi thông qua giao diện I2C. RTC cung cấp thông tin về giây, phút, giờ, ngày, ngày, tháng và năm. Ngày cuối tháng được điều chỉnh tự động cho các tháng có ít hơn 31 ngày, bao gồm cả hiệu chỉnh cho năm nhuận. Đồng hồ hoạt động ở định dạng 24 giờ hoặc 12 giờ với việc hiển thị AM / PM.

Module này cung cấp hai cảnh báo trong ngày có thể lập trình và một sóng vuông ở đầu ra có thể lập trình. Chân INT / SQW tạo ngắt khi có cảnh báo hoặc xuất tín hiệu sóng vuông và lựa chọn này được điều khiển bởi bit INTCN.

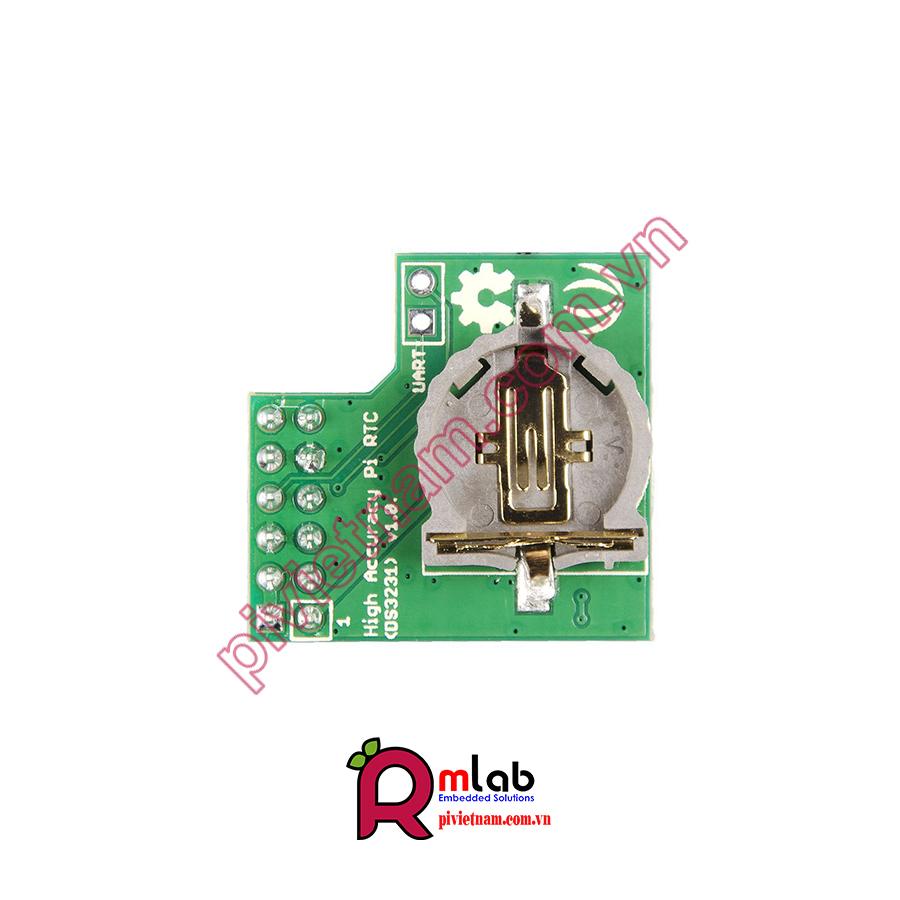

Nếu bạn muốn giữ thời gian trên module ngay cả khi Raspberry Pi tắt nguồn. Bạn chỉ cần lắp thêm một  Pin lithium 3-Volt CR1225 vào lắp đựng Pin trên module.


ĐẶC ĐIỂM, TÍNH NĂNG.

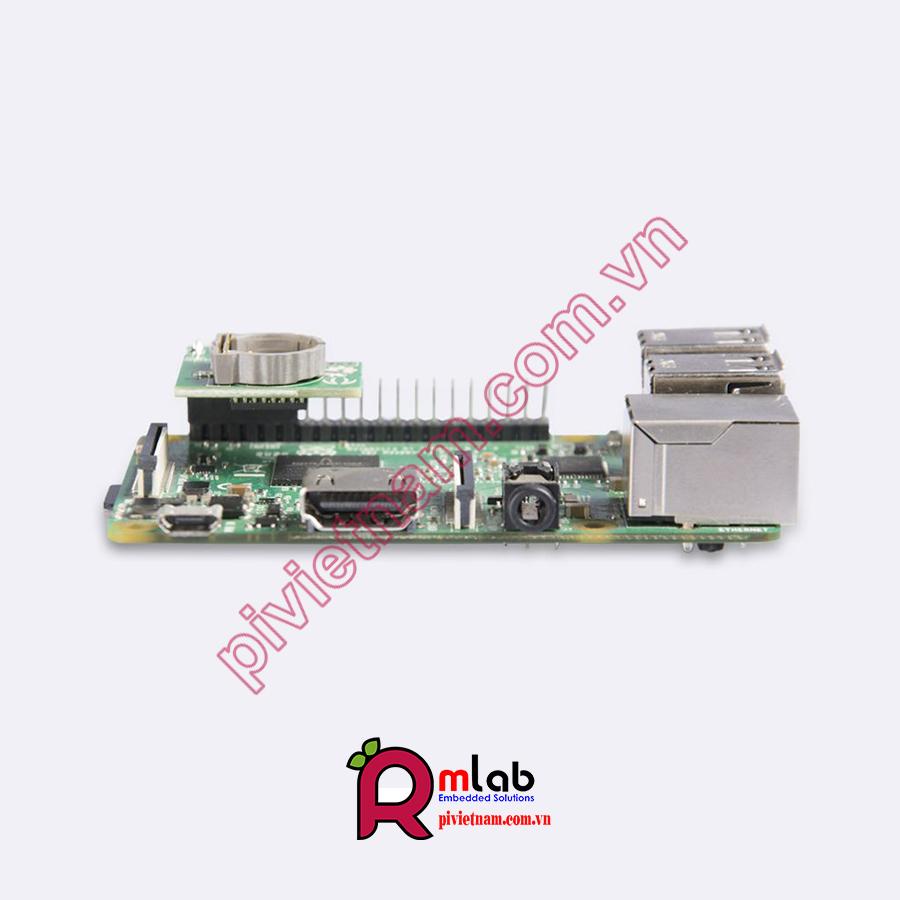

+ Hỗ trợ Raspberry Pi 2/ 3 B/B+ Zero/4

+ RTC cung cấp thông tin về seconds,minuutes,hours,day of week,month, year

+ Hỗ trợ kiểu giờ  24h hoặc 12h cùng với hiển thị AM/PM

+ Tiêu thụ năng lượng thấp

+ Hỗ trợ đặt 2 cảnh báo trong ngày

+ Fast (400kHz) I2C InterfaceA


CÁC ỨNG DỤNG.


Sử dụng cho các ứng dụng cần thời gian thực trên Raspberry Pi


SƠ ĐỒ CHÂN KẾT NỐI.







THÔNG SỐ KỸ THUẬT

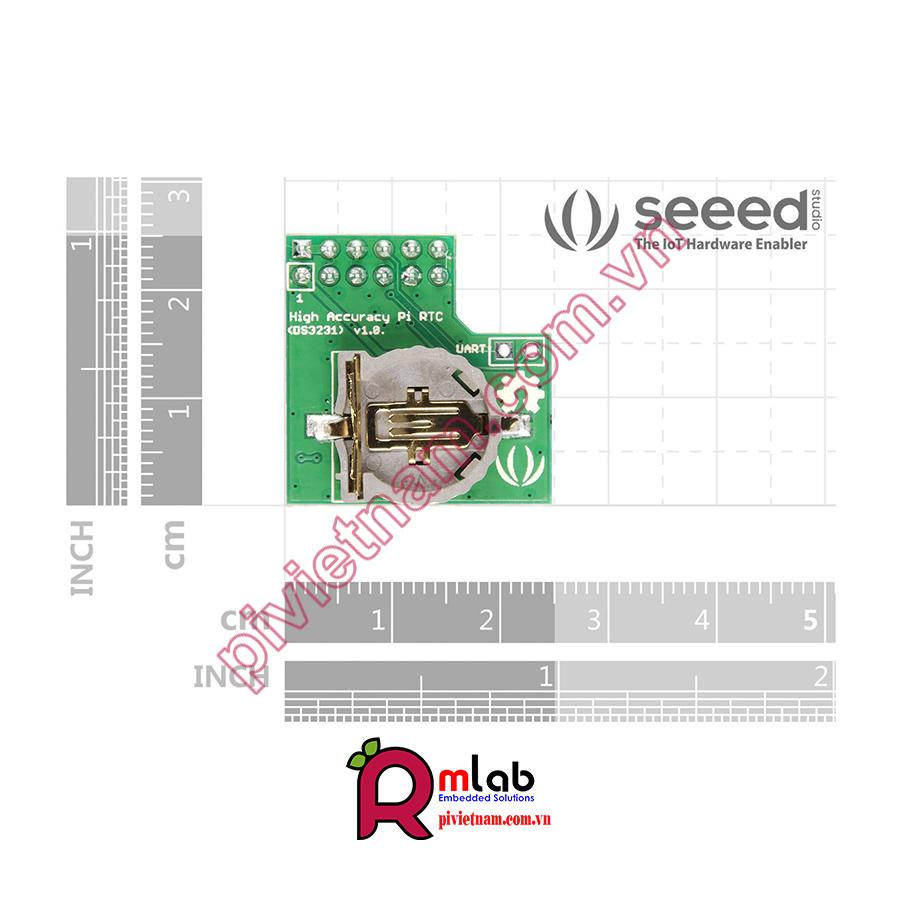

Kích thước25mm x25mm x15mm
Trong lượngG.W 13.9g
PinKhông bao gồm Pin

TÀI LIỆU THAM KHẢO


High Accuracy Pi RTC(DS3231) Eagle Files

Seeed Pi RTC Library

Datasheet DS3231

http://wiki.seeedstudio.com/High_Accuracy_Pi_RTC-DS3231/
