Hiện nay, mạng diện rộng công suất thấp (LPWAN) thích hợp cho các thiết bị gửi một lượng dữ liệu nhỏ qua một khoảng cách lớn, sau khi được chuẩn hóa bởi 3GPP là 1 tổ chức chuẩn hóa các thông tin di động, đã được các nhà mạng viễn thông trên thế giới thử nghiệm và ứng dụng mạnh mẽ.

Trong khi các nhà mạng ở Mỹ chú ý hơn đến LTE- M ( một công nghệ trong LPWAN ) giúp trao đổi dữ liệu dễ dàng và chỉ cần nâng cấp cơ sở hạ tầng không nhiều, thì các nhà mạng ở châu Âu và Trung Quốc lại chú ý đến (NB-IOT) nơi mà chi phí thấp hơn và quy trình đơn giản hơn.

Tuy nhiên rất nhiều nhà mạng trên thế giới đều khẳng định sẽ triển khai cả 2 công nghệ LTE-M và NB-IOT trong hệ thống của họ.

Ở Việt Nam cũng bắt đầu tiến hành thử nghiệm cho 2 công nghệ này, đặc biệt là NB-IOT , đặc biệt nhà mạng Viettel đã thử nghiệm thành công và sắp có những ứng dụng vào thực tiễn :

Ở bài này chúng tôi sẽ giới thiệu cho các bạn 1 số điều cơ bản về NB-IOT cũng như 1 modlue có thể sử dụng NB-IOT phù hợp với băng tần viễn thông 4G ở Việt Nam

NB-IOT ( Narrowband Internet Of Thing) là 1 tiêu chuẩn được 3GPP (viết tắt tên tiếng Anh của cụm từ Third Generation Partnership Project - 3GPP là một sự hợp tác giữa các nhóm hiệp hội viễn thông) sử dụng trong các mạng LPWAN (Mạng diện rộng năng lượng thấp)

NB-IoT tập trung vào việc phủ sóng indoor, hạ giá thành thiết bị, tăng tuổi thọ pin và cho phép một lượng lớn các thiết bị có thể kết nối tới mạng . NB-IoT có thể triển khai trong băng tần dành cho LTE bằng cách sử dụng một sóng mang LTE thông thường hoặc sử dụng phổ tần ở băng bảo vệ của LTE hoặc triển khai trên băng tần độc lập dành riêng. Băng tần GSM  là một trong những băng tần rất phù hợp cho triển khai NB-IoT.

NB-IOT:

             + Thích hợp cho thiết bị đứng yên, không tốt cho những thiết bị theo dõi GPS đường dài

             + Sử dụng ít băng thông, truyền dữ liệu nhỏ

             + Tính xuyên thấu lớn

             + Không thích hợp cho những cảnh báo tức thời

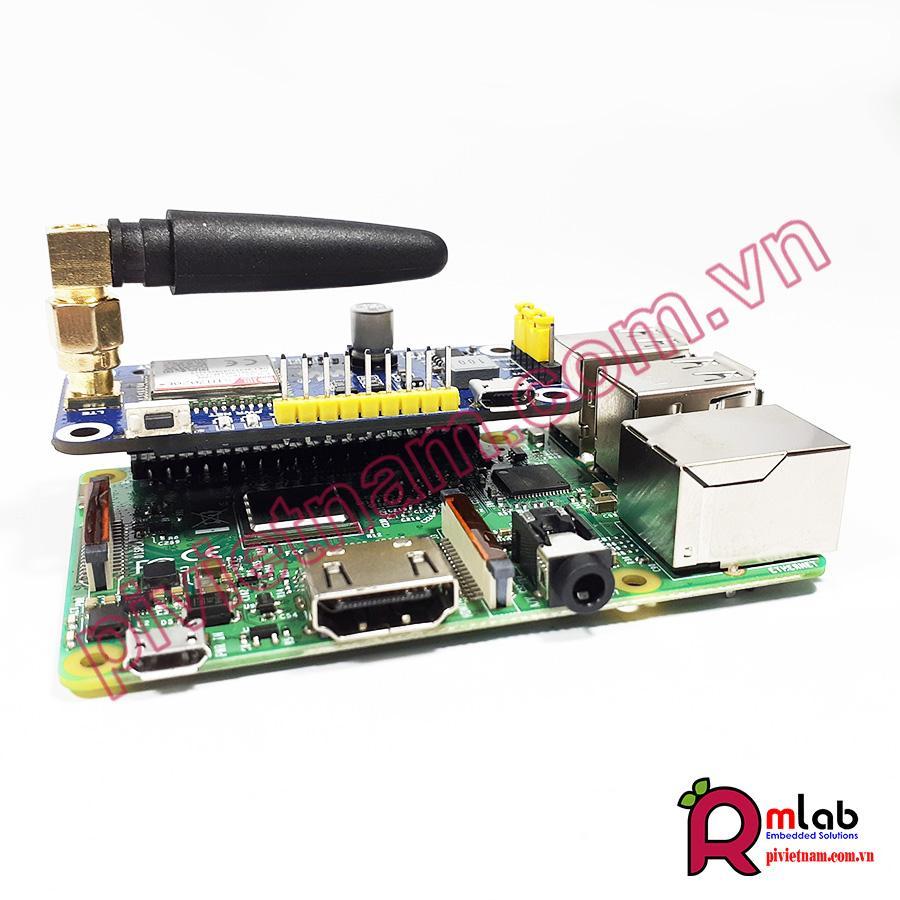

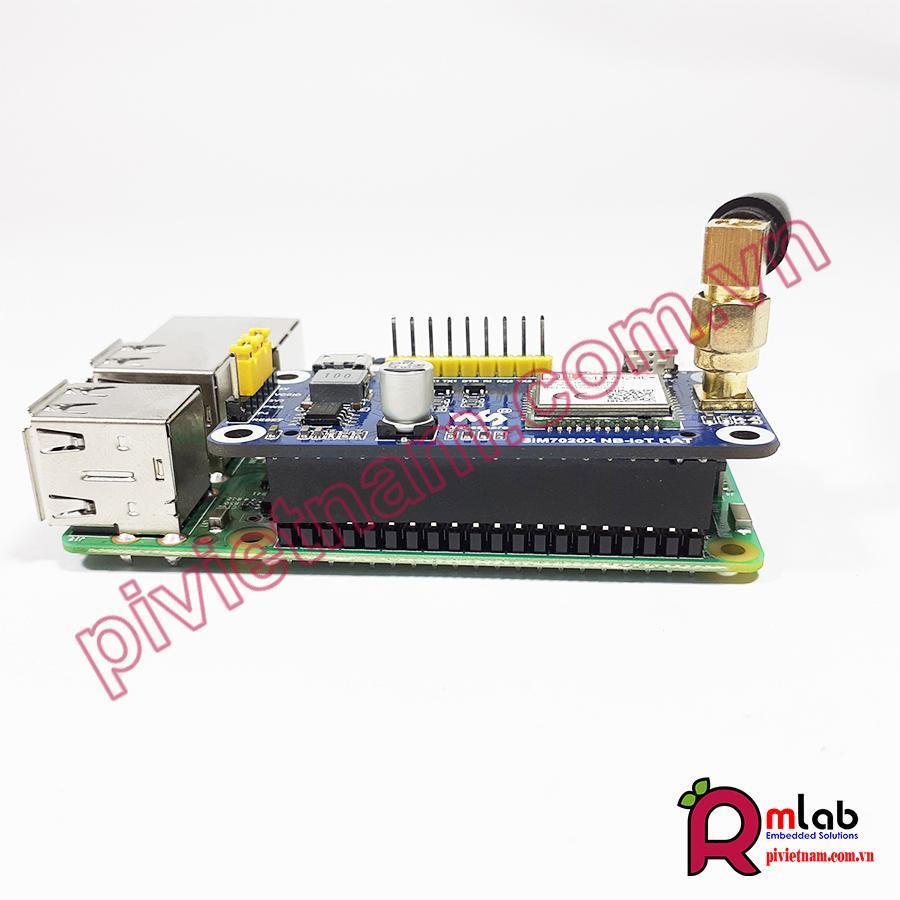

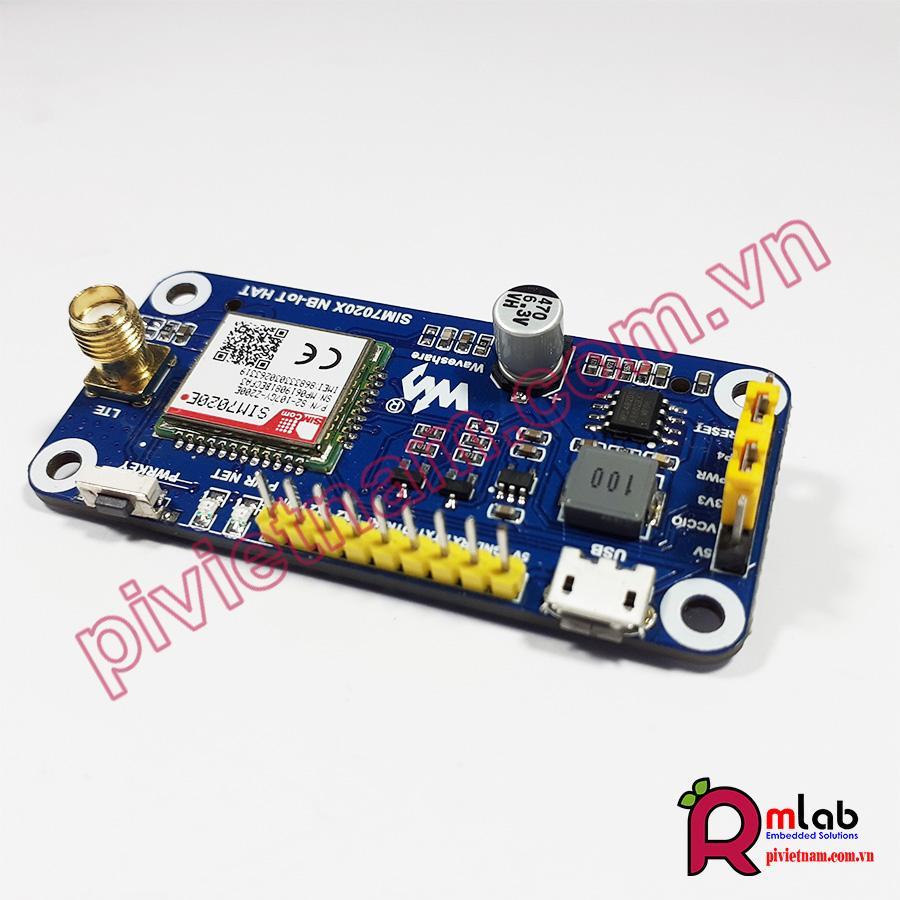

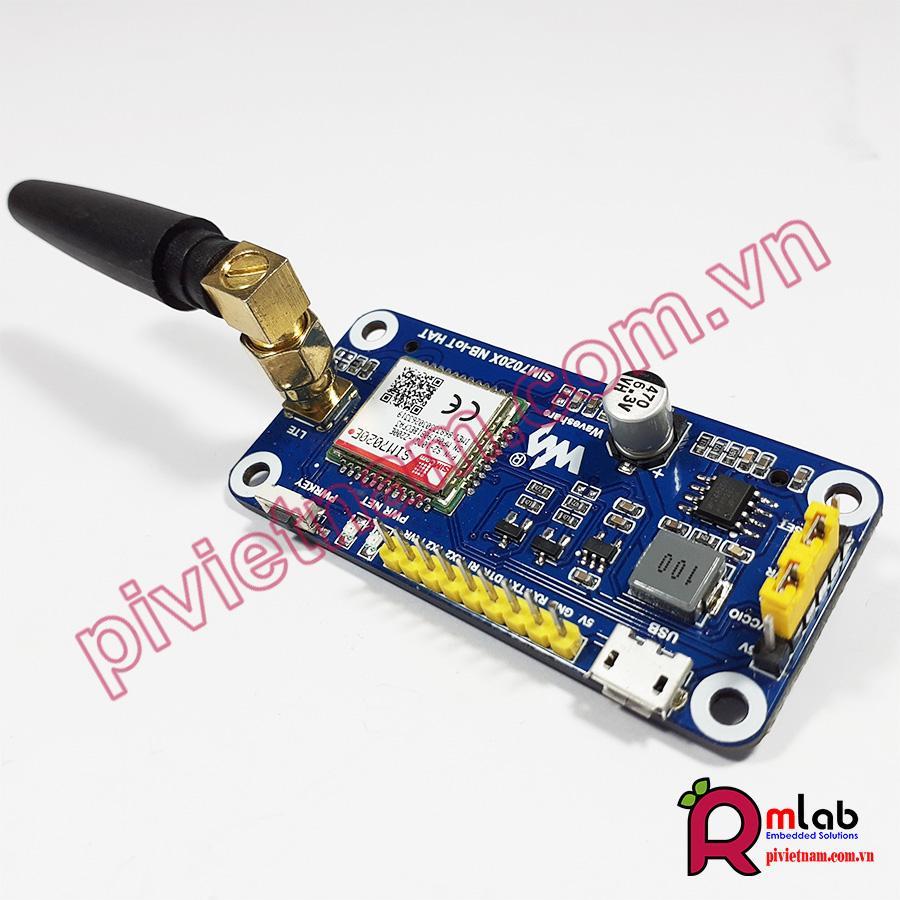

TỔNG QUAN SẢN PHẨM

         + HAT NB-IOT ( narrowband- Internet Of Thing) cho Raspberry Pi đươc điều khiển thông qua tập lênh AT, hỗ trợ các giao thức như : LwM2M/CoAP/MQTT….

           + Ưu điểm : độ trễ thấp, công suất thấp. cho phí thấp, phạm vi hoạt động rộng, là lựa chọn lý tưởng cho các ứng dụng  IOT như giám sát , thu thập dữ liệu… từ xa.

ĐẶC ĐIỂM, TÍNH NĂNG

          + Hỗ trợ các giao thức truyền thông như LWM2M / COAP / MQTT / TCP / UDP / HTTP / HTTPS, v.v.

           + Kết nối USB trên bo mạch, để cấp nguồn hoặc gỡ lỗi

           + Có thể cấu hình chân điều khiển UART để kết nối với các bo mạch chủ như Arduino / STM32

           + Điện áp mặc định 3.3 V, cho phép chuyển sang 5V thông qua bo mạch

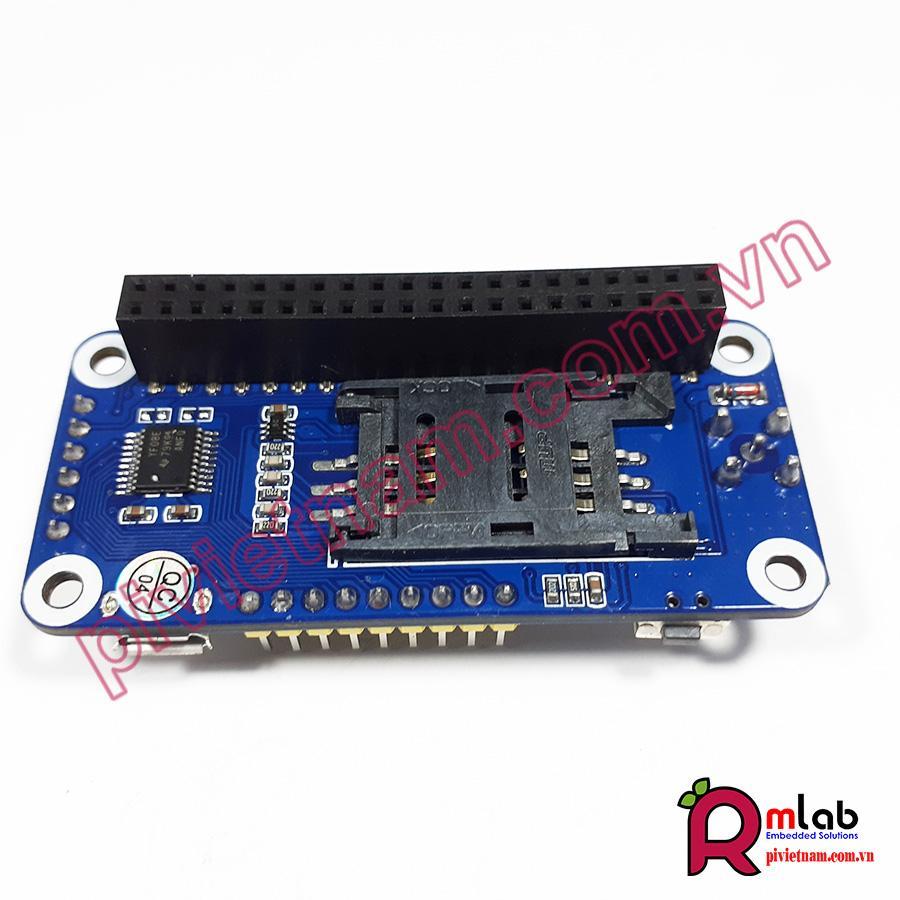

           + Khe cắm thẻ SIM, hỗ trợ NB-IoT

           + Đèn LED 2x, thông báo trạng thái

           + Tốc độ truyền tín hiệu: 300bps ~ 921600bps ( mặc định 115200bps)

           + Điều khiển thông qua các lệnh AT (V.25TER, 3GPP TS 27.007 và Lệnh SIMCOM AT)

           + Có thể kết hợp với nhiều module  (ví dụ cho Raspberry Pi / Jetson Nano / Arduino / STM32)

THÔNG SỐ TRUYỀN THÔNG

           + Băng tần :FDD-LTE B1/B3/B5/B8/B20/B28

           + Tốc độ dữ liệu :

                  Tải lên ≤62.5Kbps

                  Tải xuống≤26.15Kbps

           + SMS :Văn bản và chế độ PDU(phụ thuộc vào sim NB)

THÔNG SỐ CƠ BẢN

           + Nguồn cung cấp :5V

            + Mức logic : 5V/3.3V ( mặc định là 3.3V)

            + Tổng dòng điện : 18mA

            + Dòng điện trong chế độ đơn ( Nguồn 3.3V)

                     Chế độ không tải :5.6mA

                     Chế độ ngủ :0.4mA

                     Chế độ tiết kiệm năng lượng ( PSM) :5uA

                     Chế đô EDRX :70uA

             + Kích thước : 30.5mmx60.5mm

             + Nặng : 0.08 kg ( Lưu ý không bao gồm Raspberry Pi)

 SẢN PHẨM BAO GỒM :

           + Sim7020 NB-IOT HAT x1

             + Ăng ten x1

             + USB type A và cáp cắm x1

             + Gói ốc vít RPi ( 2 cái )x1

TÀI LIỆU THAM KHẢO

1.WAVESHARE ( CLICK HERE )

2.MLAB ( CLICK HERE ) :

2.1KẾT NỐI MODULE SIM7020E VỚI MÁY TÍNH QUA UART
