Thiết bị cung cấp nguồn qua Ethernet (Power over Ethernet) HAT cho Raspberry Pi 3B+/4B, theo chuẩn 802.3af.



Giới thiệu chung

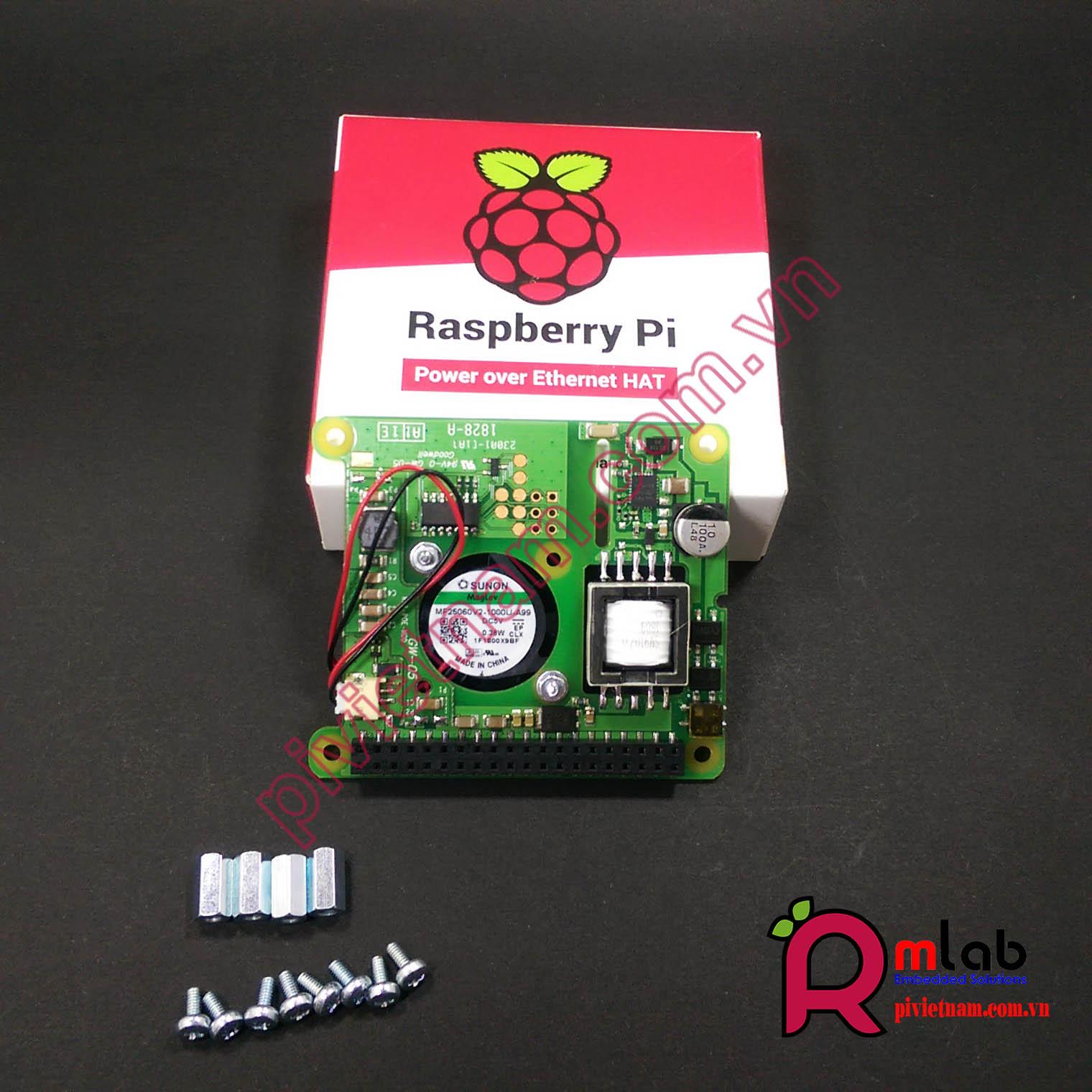

PoE HAT cho Raspberry Pi là một phụ kiện nhỏ cho máy tính Raspberry Pi. Nó chỉ có thể được sử dụng với Raspberry Pi 3 Model B+ (ra mắt vào tháng 3 năm 2018).

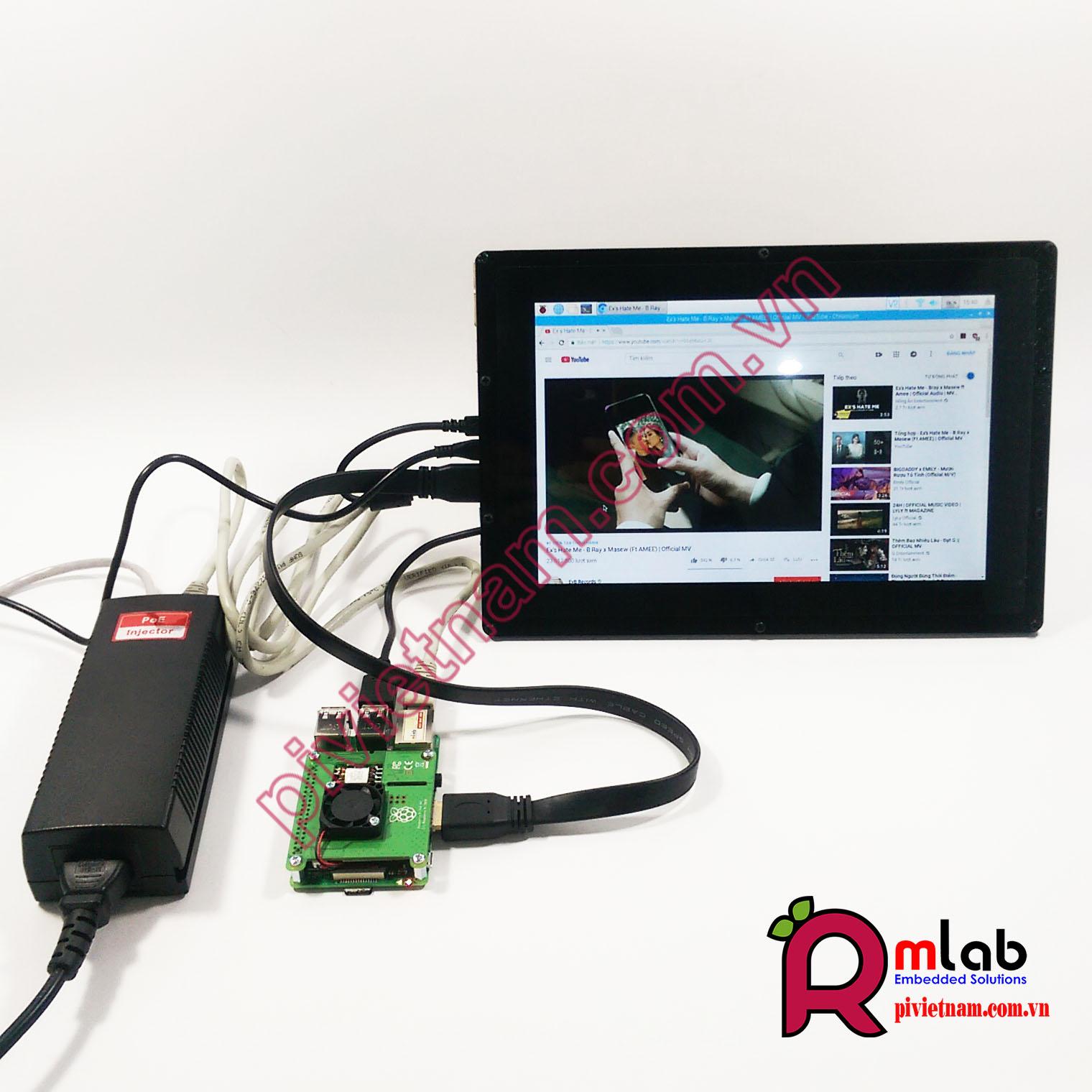

PoE HAT cho phép bạn cấp nguồn cho Raspberry Pi của bạn bằng PoE kết nối với mạng, để sản phẩm này sử dụng được, mạng được kết nối cần phải lắp đặt thiết bị nguồn cung cấp năng lượng.


Các thông số kỹ thuật


+ PoE theo tiêu chuẩn 802.3af (802.3af PoE)

+ Cung cấp năng lượng chuyển đổi chế độ cách ly hoàn toàn

+ 37 - 57V DC, Thiết bị loại 2 (Class 2 device)

+ Đầu ra DC 5V / 2.5A

+ Quạt không chổi than 25 mm x 25 mm để làm mát bộ xử lý

+ Điều khiển quạt


Cách sử dụng


Yêu cầu phần cứng :


+ Raspberry Pi PoE HAT

+ Một Raspberry Pi 3 Model B+  (Không đi kèm)

+ Một cáp Ethernet ( Không đi kèm)

+ Thiết bị cung cấp nguồn năng lượng cho  một PoE qua mạng (Không  đi kèm)

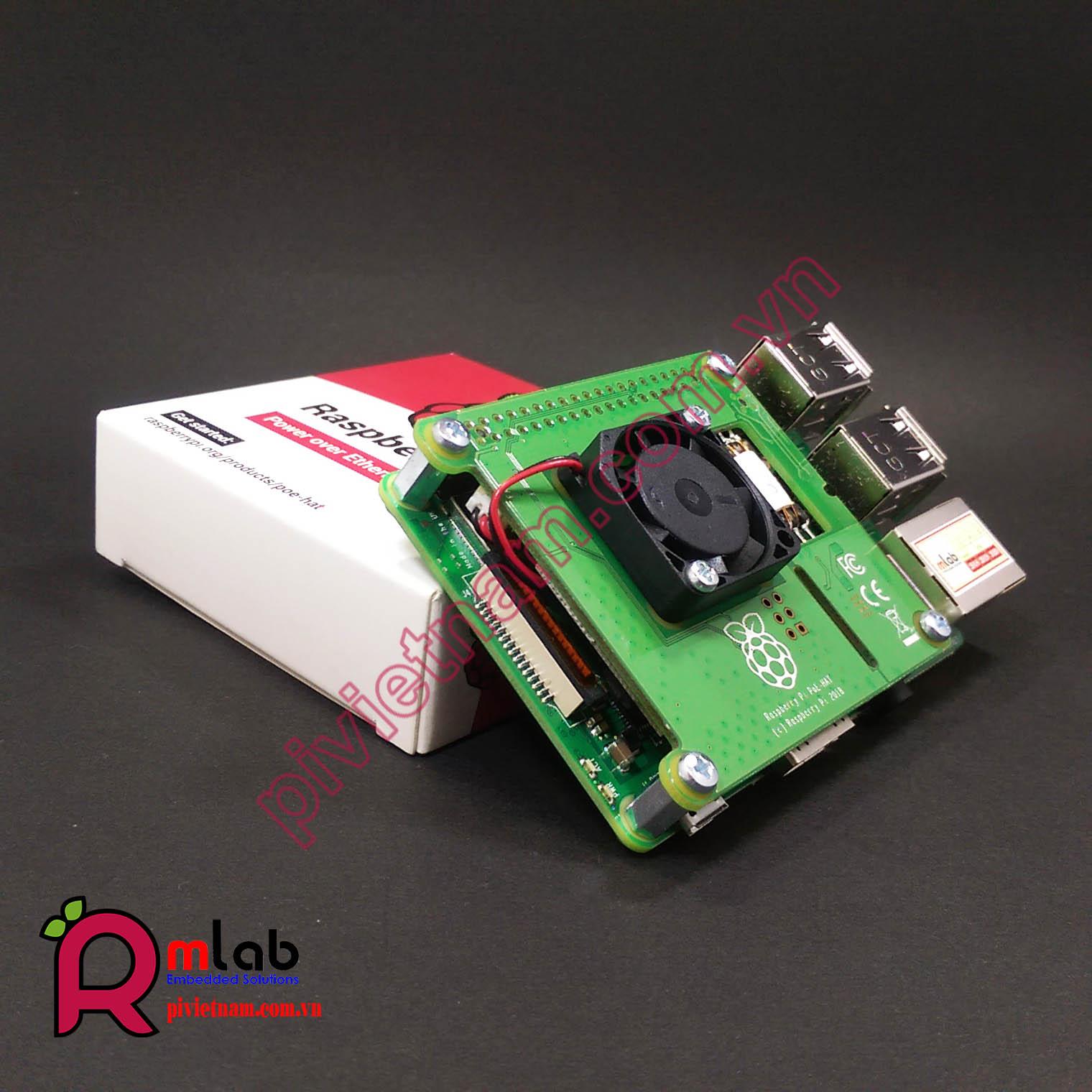

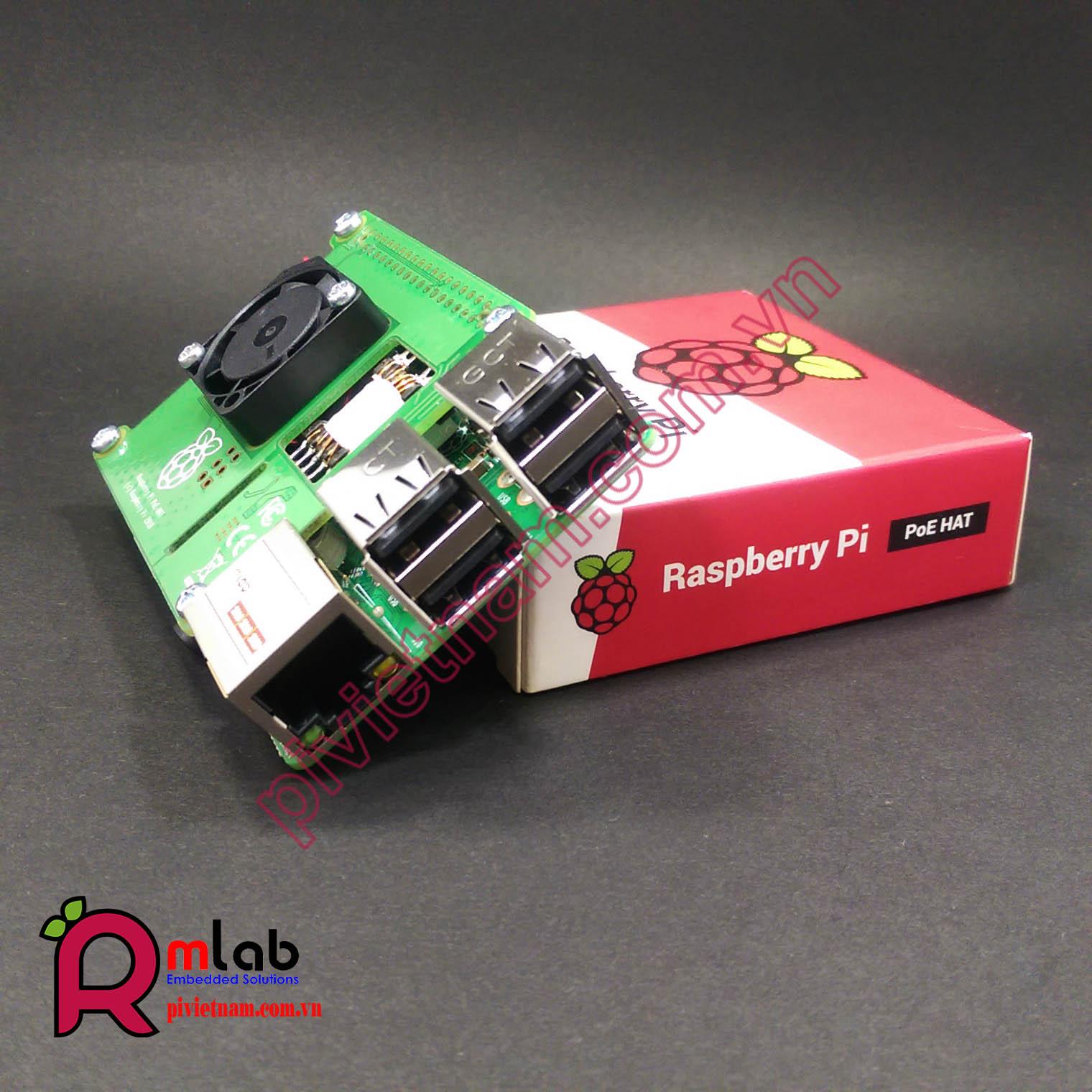

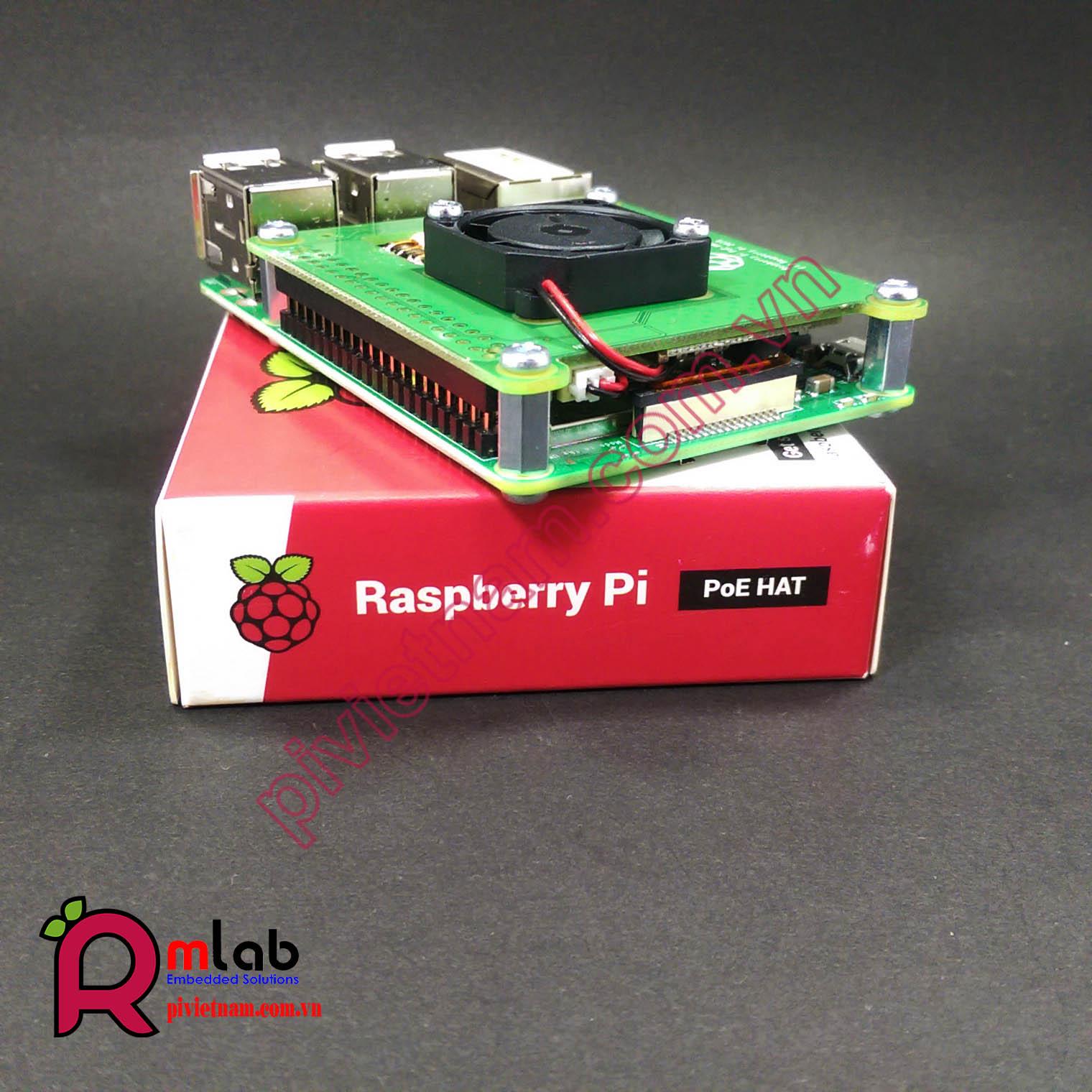

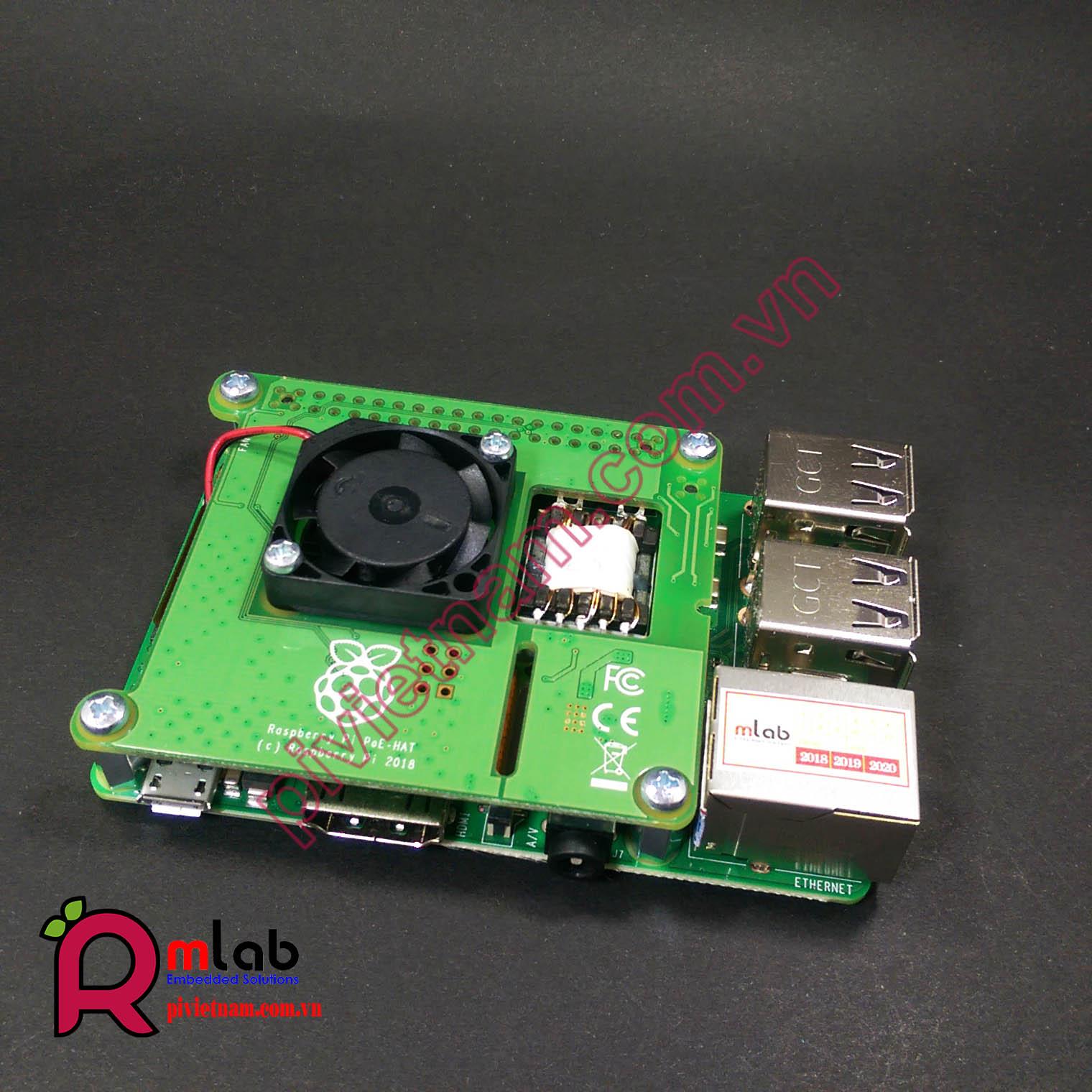

Kết nối PoE HAT của bạn với Raspberry Pi

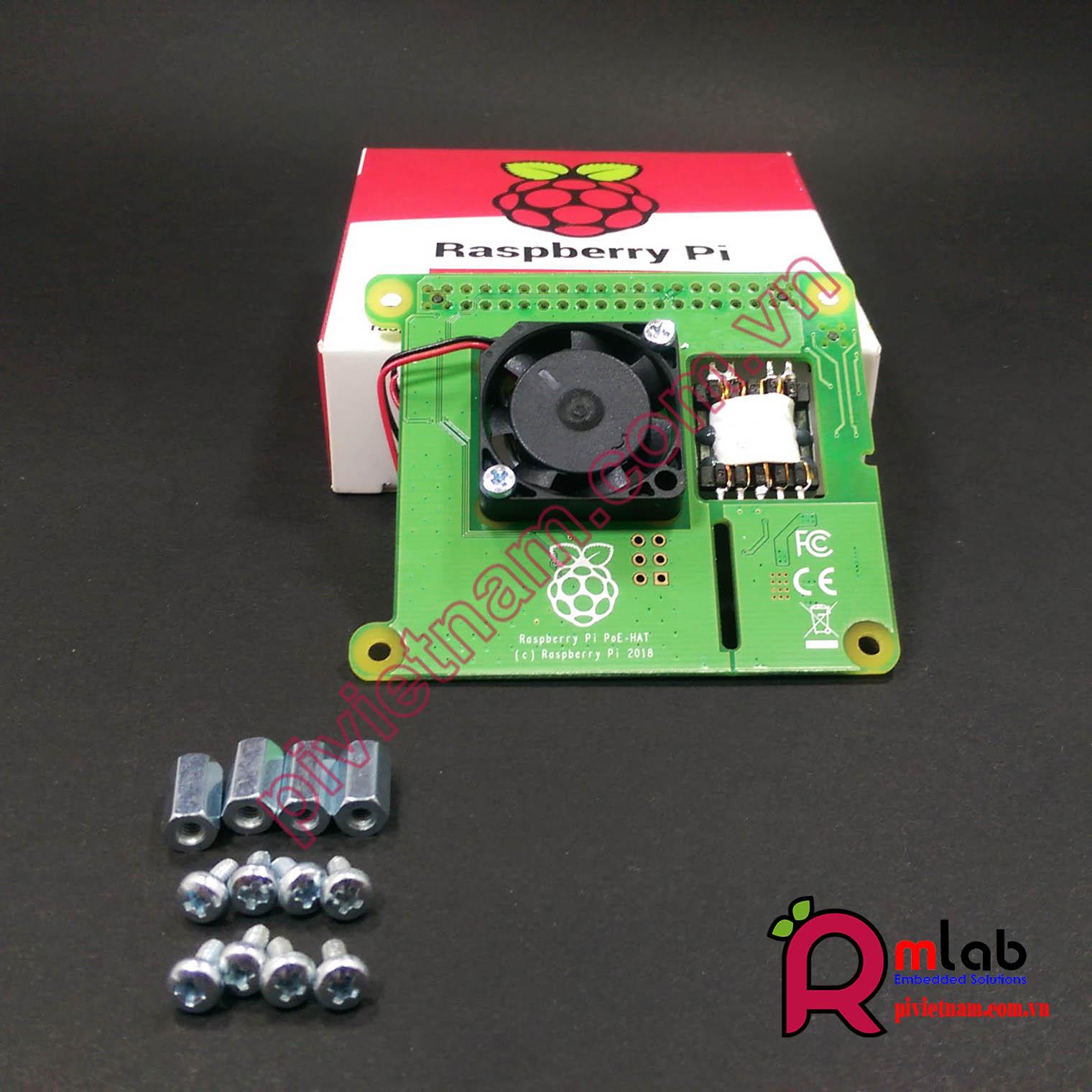

+ Trước khi lắp đặt PoE HAT, Bạn phải gắn bốn miếng đệm được cung cấp vào bốn góc của bo mạch. Sau đó kết nối Raspberry Pi PoE HAT với 2 header 0.1inch (40+4) được trang bị trên Raspberry Pi. Khi bo mạch được kết nối, bạn có thể cấp nguồn cho Pi thông qua đầu nối mạng RJ45.


Ngắt kết nối PoE HAT của bạn


+ Kéo đều để nó tách ra khỏi tất cả các chân; không kéo một đầu của đầu nối ra trước đầu kia.

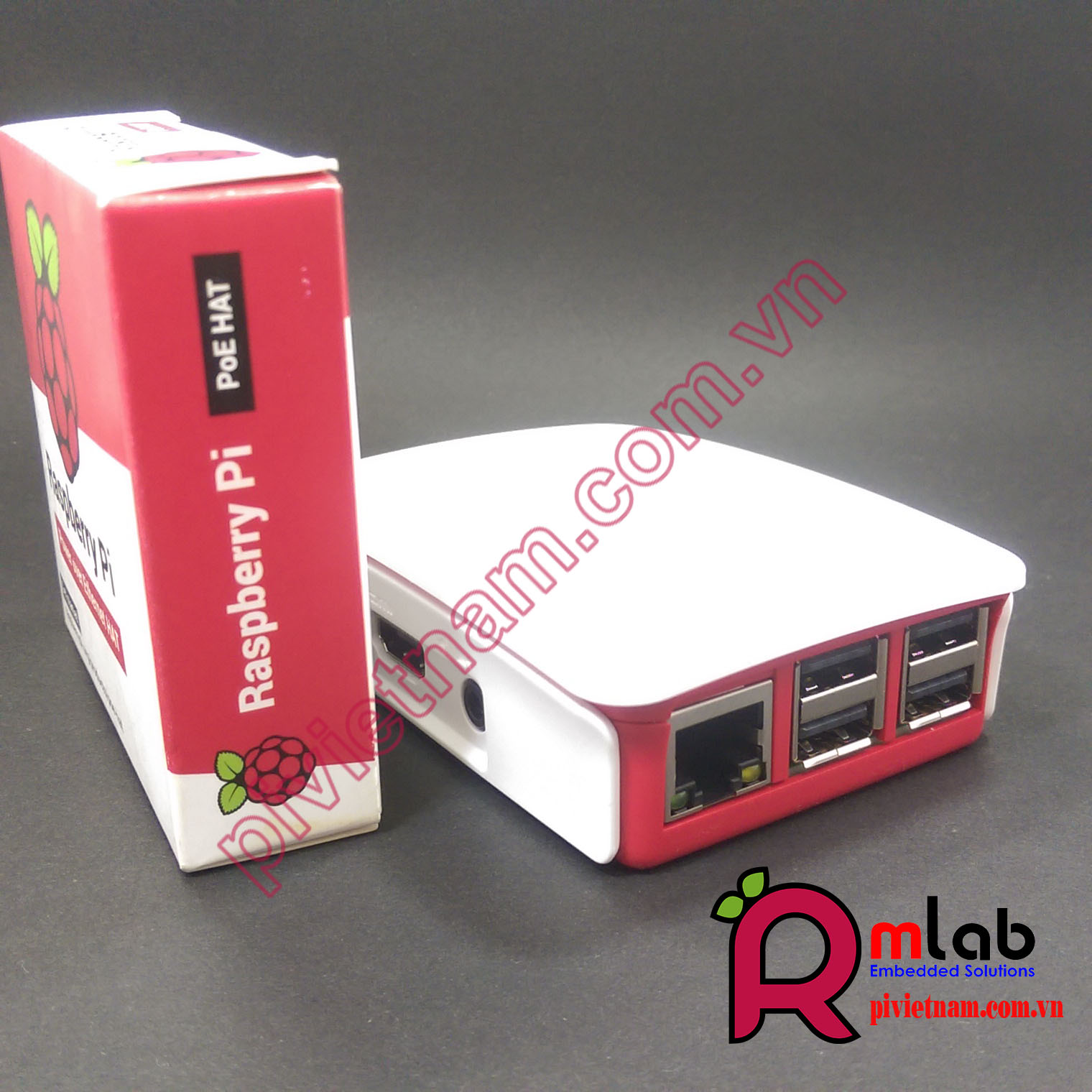

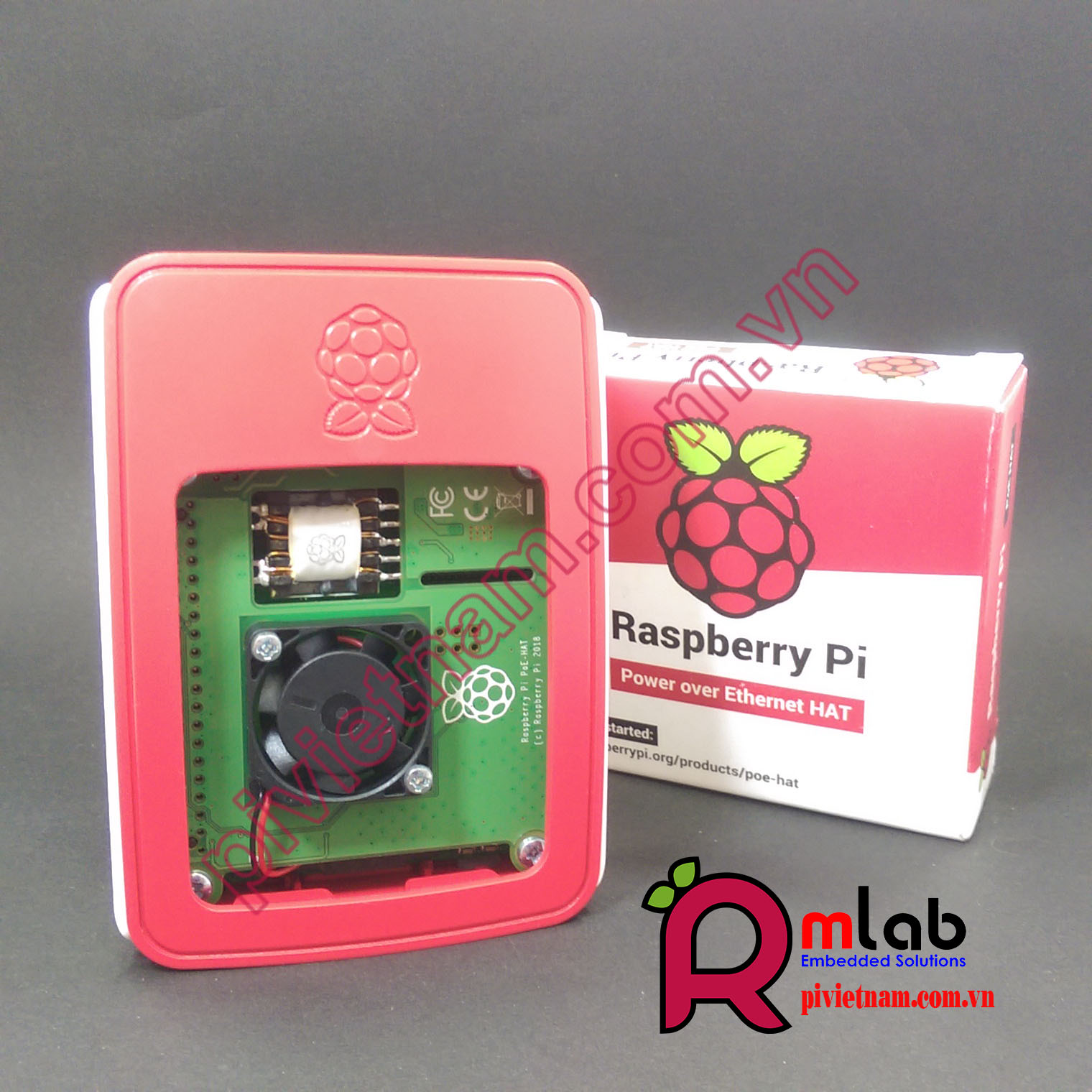

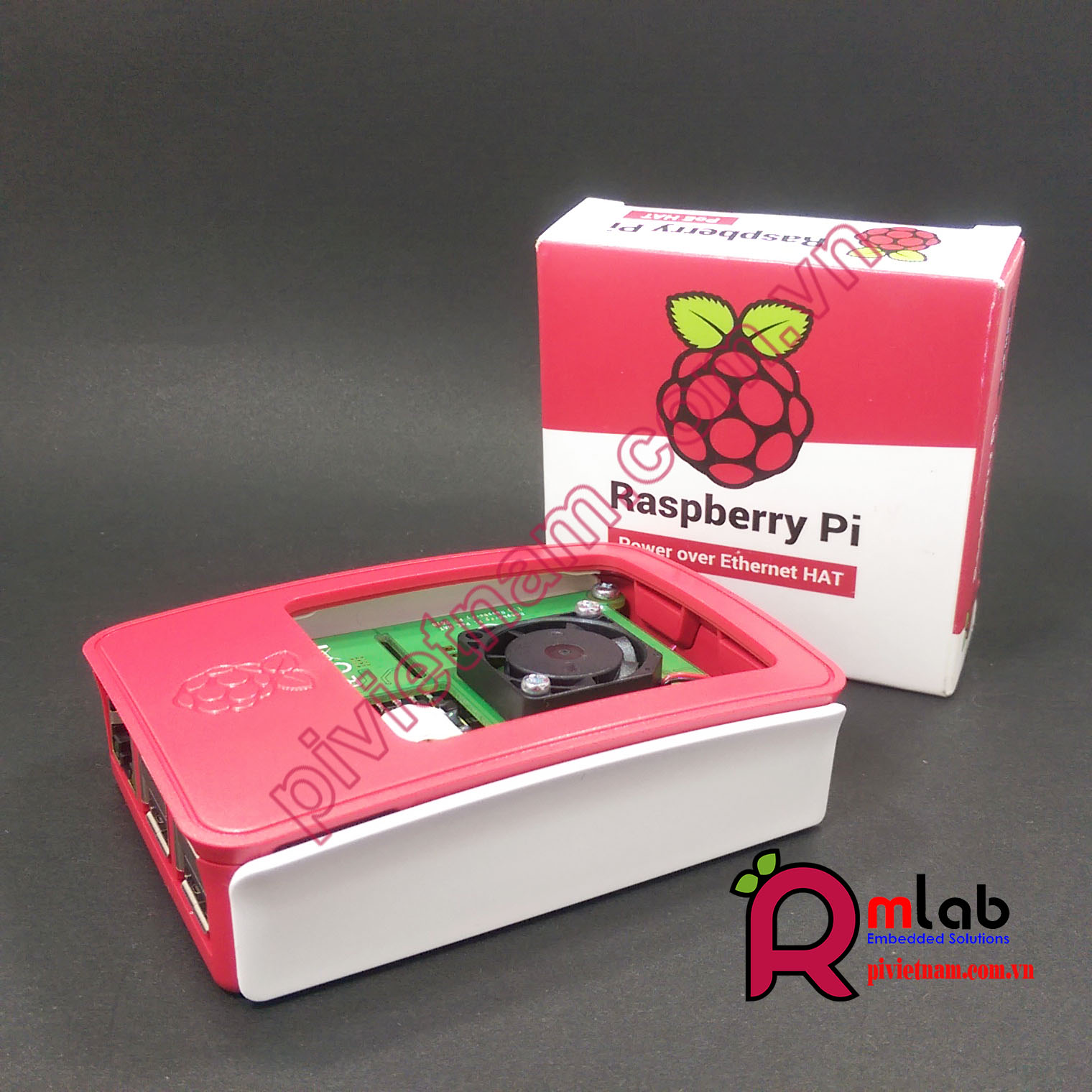

Vỏ hộp lắp ghép Raspberry Pi 3 Model B+ và PoE HAT


Quý khách hàng sử dụng phiên bản vỏ hộp Official SP05 để lắp ghép cả Raspberry Pi 3 Model B+ và PoE HAT. (LINK VỎ HỘP)




Thông tin bổ sung


+ Không thể thay đổi từ bo mạch chủ Raspberry Pi cần thiết để sản phẩm hoạt động. Làm ơn đảm bảo rằng phần mềm Raspberry Pi của bạn đã được cập nhật tất cả các chức năng cần thiết.

+ PoE HAT được trang bị một quạt nhỏ được điều khiển bởi Raspberry Pi thông qua I2C

+ Quạt sẽ bật và tắt tự động phụ thuộc vào nhiệt độ của bộ xử lý chính trên Raspberry Pi.


Chỉ định an toàn


+ Chỉ được cung cấp năng lượng bằng cách sử dụng thiết bị nguồn cung cấp tuân thủ chuẩn 802.3af , một vài nguồn cung cấp ngoài sử dụng với Raspberry Pi sẽ phải tuân thủ các quy định và tiêu chuẩn có liên quan áp dụng tại quốc gia có ý định sử dụng.

+ Nên được hoạt động trong môi trường thông thoáng không che phủ

+ Nên đặt trên bề mặt ổn định, bằng phẳng, không dẫn điện trong khi sử dụng và không nên tiếp xúc với các vật dẫn điện

+ Không để sản phẩm tiếp xúc với nước hoặc hơi ẩm; Không để nó tiếp xúc với nhiệt từ bất lỳ nguồn nào; sản phẩm được thiết kế để hoạt động đáng tin cậy ở nhiệt độ phòng.

+ Cẩn thận trong khi xử lý để tránh thiệt hại về cơ hoặc điện cho bảng mạch in và các kết nối.


Kích thước


Servo Driver HAT dimensions
