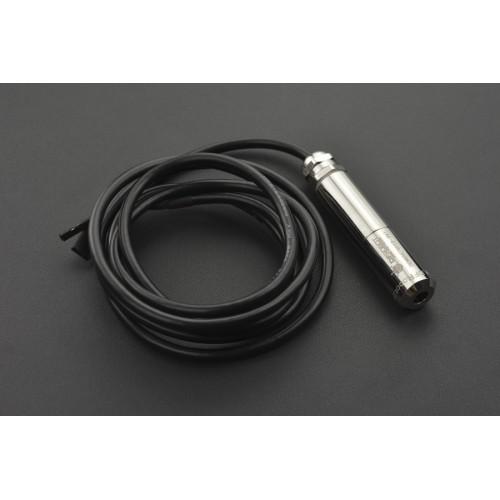

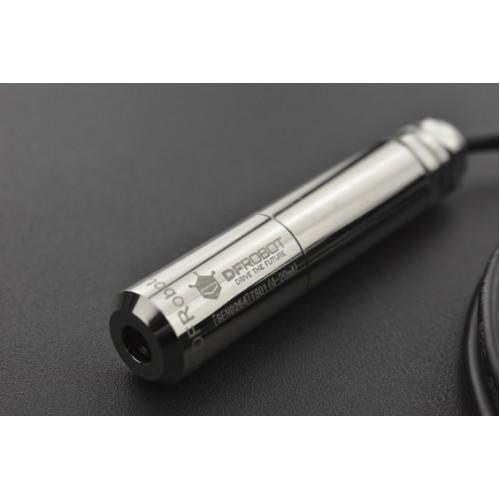

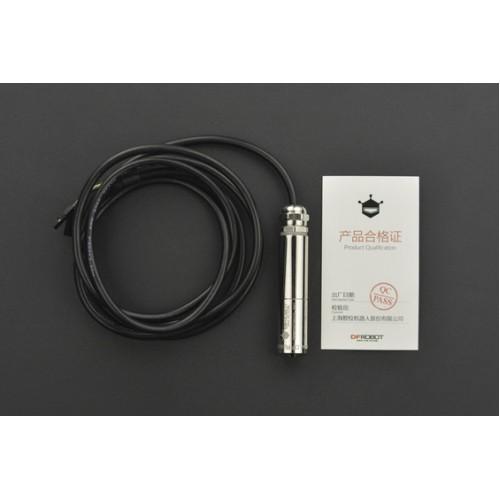

Cảm biến nhiệt DFRobot TS01 IR là cảm biến không tiếp xúc từ xa, có thể được sử dụng để đo cường độ hồng ngoại của vật thể để tính toán nhiệt độ bề mặt của nó mà không cần chạm vào. Việc bù nhiệt độ tích hợp cho cảm biến đảm bảo rất chính xác cho Đo nhiệt độ. Vỏ của cảm biến được làm bằng kim loại có khả năng chống va đập, nước, bụi và vân vân. Với dữ liệu đầu ra ổn định, cảm biến nhiệt độ này có thể thể hiện hiệu suất đo tốt hơn nhiều so với hầu hết các sản phẩm tương tự khác trên thị trường. Sản phẩm đã được hiệu chuẩn trong phạm vi nhiệt độ rộng trước khi rời nhà máy. Với nhiệt độ hoạt động -40oC -85oC, cảm biến có thể được sử dụng để đo nhiệt độ -70oC ~ 380oC trong khi cung cấp độ chính xác tối đa 0,5 ° C.

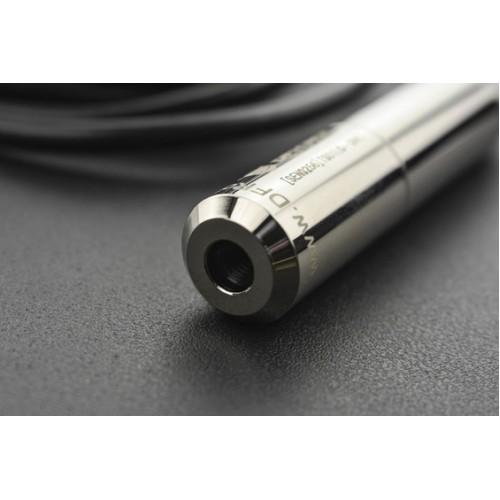

Một bộ lọc quang học (đường truyền sóng dài) cắt đứt thông lượng bức xạ hồng ngoại có thể nhìn thấy và gần hồng ngoại được tích hợp trong gói để cung cấp khả năng miễn dịch với môi trường xung quanh và ánh sáng mặt trời. FOV của nó nhỏ đến 5 °, có nghĩa là một nguồn nhiệt có bên ngoài đường kính 10cm, khoảng cách phát hiện tối đa của cảm biến có thể đạt tới 116cm.

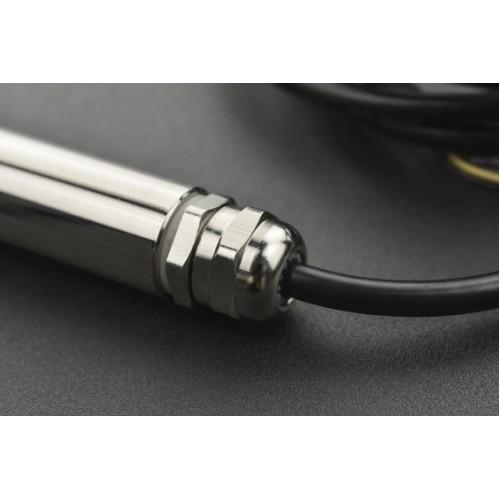

Ngoài ra, chúng tôi sử dụng dây che chắn để giảm nhiễu bức xạ bên ngoài cho cảm biến cũng như giảm nhiễu bức xạ của chính nó ra môi trường bên ngoài, giúp cảm biến có thể áp dụng cho tất cả các loại tình huống công nghiệp phức tạp. của sản phẩm đã được tăng lên rất nhiều.

Mối quan hệ giữa nhiệt độ đầu ra T (℃) và điện áp U (V) đầu ra của đầu dò: T = U / 3 * 450-70

ĐẶC ĐIỂM KĨ THUẬT

• Loại tín hiệu: đầu ra analog
• Điện áp hoạt động: 5 ~ 24 V DC
• Hoạt động hiện tại: 20mA
• Nhiệt độ hoạt động: -40oC ~ 85oC
• Đo nhiệt độ: -70oC ~ 380oC
• Đo độ chính xác: ± 0,5 ℃ ~ ± 4 ℃
• FOV: 5 °
• Lớp phòng thủ: IP65
• Đường kính đầu dò: 15,4 mm
• Chiều dài đầu dò: 78mm
• Chiều dài cáp: 1,5m
• Loại giao diện: Dupont 3Pin + DuPont 1Pin

HƯỚNG DẪN

• Phần cứng
  • Bảng mạch chính Arduino UNO (hoặc bảng chính tương tự) × 1
  • Cảm biến nhiệt độ hồng ngoại TS01 0-3V × 1
  • Phát hiện đối tượng × 1
• Phần mềm
  • Arduino IDE (1.0 × hoặc 1.8 )

SƠ ĐỒ KẾT NỐI

CODE

Result

TÀI LIỆU THAM KHẢO

DFRobot

Wiki : https://wiki.dfrobot.com/TS01_IR_Thermal_Sensor_(4-20mA)_SKU_SEN0264
