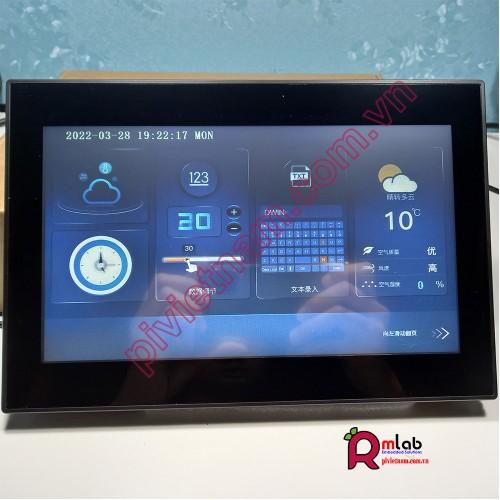

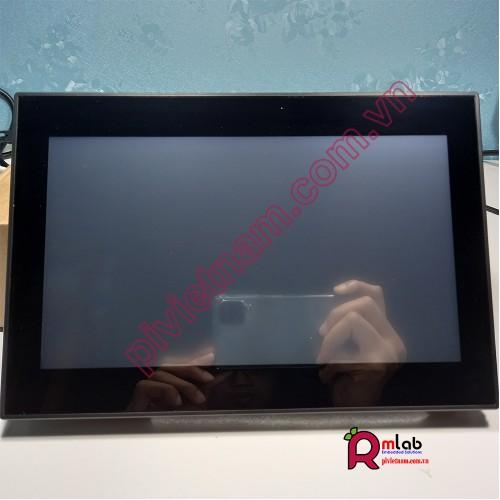

Màn hình HMI RS232/RS485 10.1inch TFT IPS DWIN, with case, 1024x600, Cảm ứng điện trở

Màn hình HMI RS232/RS485 10.1inch TFT IPS DWIN, with case, 1024x600, Cảm ứng điện trở (Bảo hành 1 năm)

  • MLAB00673
  • DWIN
2,188,000

Sản phẩm được nhập khẩu chính hãng từ DWIN

Hỗ trợ kỹ thuật trong quá trình sử dụng

Xuất hóa đơn VAT cho cá nhân, đơn vị có nhu cầu

Sản phẩm được bảo hành 1 năm

Bảo hành 1 năm
  • Bảo hành 1 năm

Màn hình HMI RS232/RS485 10.1inch TFT IPS DWIN, with case, 1024x600, Cảm ứng điện trở



Nếu bạn đang cần một màn hình:

+ Kích thước 10.1inch có vỏ kết nối được với các vi điều khiển, tích hợp vào các sản phẩm thiết bị nhúng (Embedded Devices, IoT Devices, ...).

+ Màn hình cảm ứng với khả năng hiển thị tương đối sinh động các hiệu ứng hình ảnh, text.

+ Có thể sử dụng làm màn hình HMI trong các ứng dụng sử dụng trong công nghiệp.

+ Sử dụng được với Arduino, STM32, PLC, Raspberry Pi, ....

+ Kết nối theo chuẩn RS232/RS485 phù hợp với các thiết bị công nghiệp

Bạn sẽ thấy dòng sản phẩm màn hình HMI 10.1inch RS232/RS485 của DWIN hữu ích cho dự án của mình.

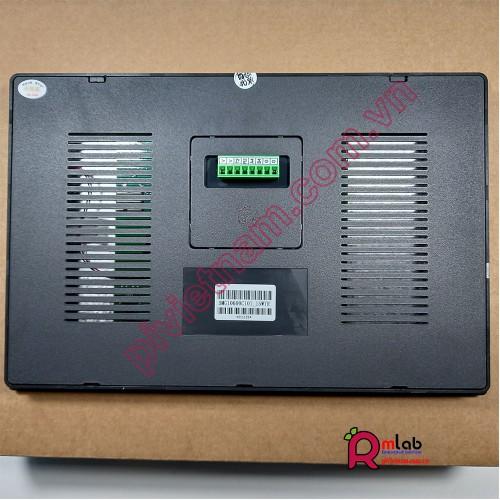

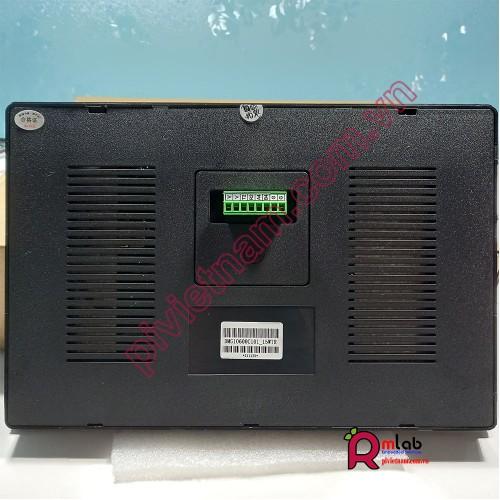

Cấu trúc của màn hình:



THÔNG SỐ KỸ THUẬT

Hiển thị

Thông sốGiá trịMô tả
ICT5L2
Color16.7M(16777216)colors24 bit color 8R8G8B
A.A223.2mm (W) ×125.8mm (H)

Panel TypeTV-TN, TFT LCDViewing Angle: 70/70/40/30 (L/R/U/D)
Resolution1024x600 PixelsSupport 0°/90°/180°/270°rotated display
BacklightLED≥20000H(Continuous working with maximum brightness, time of brightness halves)
Brightness



240nit ​



DGUSⅡsystem:100 levels adjustmen

(It's not recommend to set brightness to 1%~30% of the maximum,which may lead a flicker)

UI VersionTA/DGUSⅡ (DGUSⅡ pre-installed )
Tích hợp



Resistive touch screen, Speaker, RTC































Notice: Displaying a high contrast still screen for more than 30 minutes may result in an image blurring.Please add the screensaver to avoid.



+ Điện áp sử dụng

Thông sốĐiều kiệnMinTypMaxUnit
Power Voltage 6.012.036.0V
Operation Current
(None Speaker)
VCC = +12V, Backlight on-250-mA
Operation Current
(None Speaker)
VCC = +12V, Backlight off-90-mA









Notice: Recommended power supply: 12V 1A DC



+ Giao diện kết nối

Thông sốGiá trị
Baud rateTyp: 115200bps (3150bps~3225600bps)
Interface

+ UART 2: RS232

+ UART 4: RS485 (Only available after OS configuration)
+ UART 5: RS485 (Only available after OS configuration)

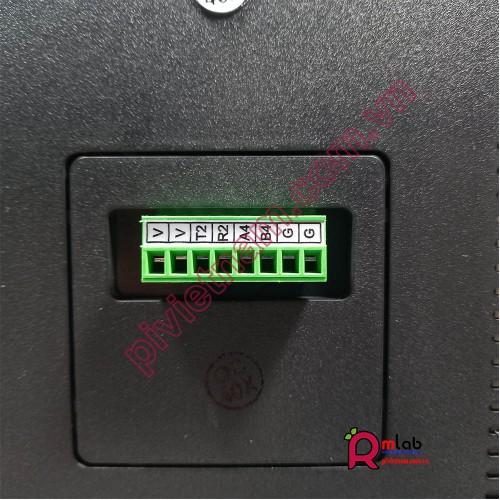

Socket8Pin_3.81mm Socket
USBNone
SD SlotYes (micro SDHC (TF),FAT32 file format)















+ Bộ nhớ



+ Điều kiện làm việc và bảo quản màn hình



KÍCH THƯỚC
