Màn hình HMI RS232/RS485 5inch TFT IPS DWIN, with case, 800x480, chuẩn kháng nước IP65

Màn hình HMI RS232/RS485 5inch TFT IPS DWIN, with case, 800x480, chuẩn kháng nước IP65 (Bảo hành 1 năm)

  • MLAB00672
  • DWIN
1,488,000

Sản phẩm được nhập khẩu chính hãng từ DWIN

Hỗ trợ kỹ thuật trong quá trình sử dụng

Xuất hóa đơn VAT cho cá nhân, đơn vị có nhu cầu

Sản phẩm được bảo hành 12 tháng

Bảo hành 1 năm
  • Bảo hành 1 năm

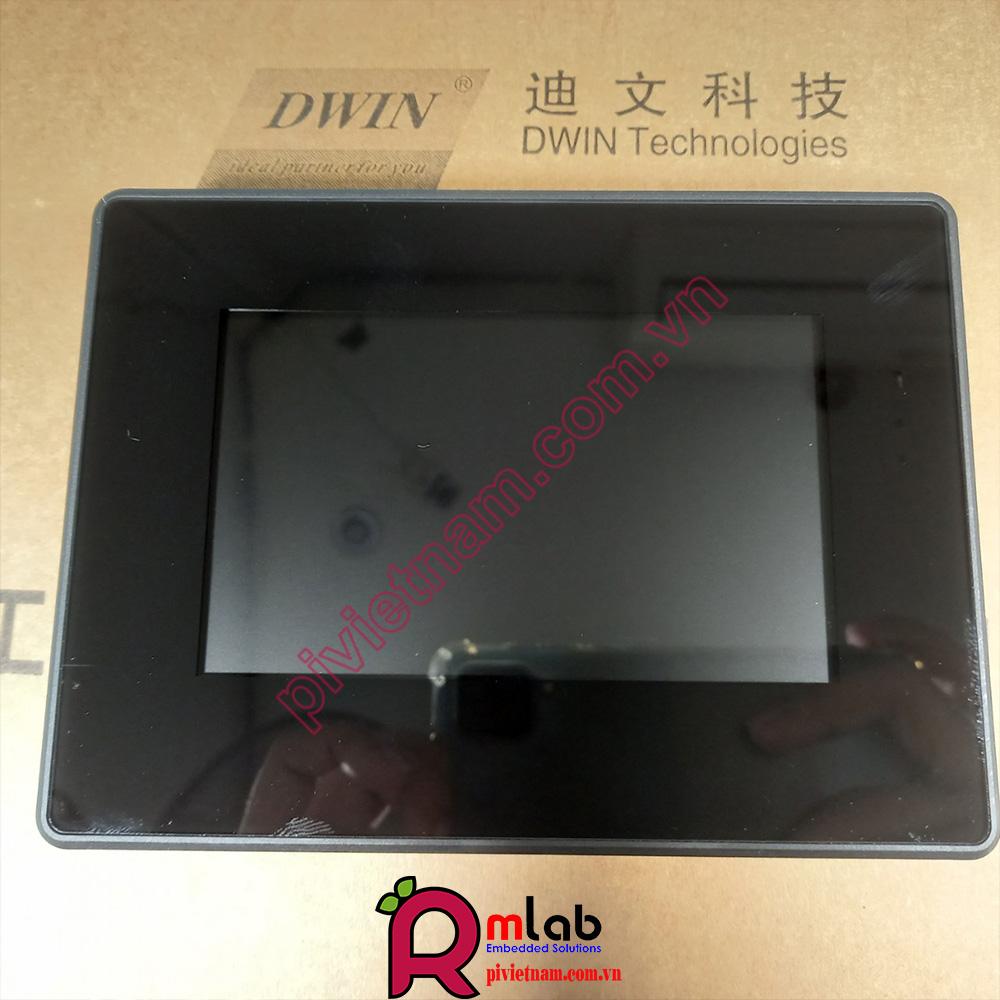

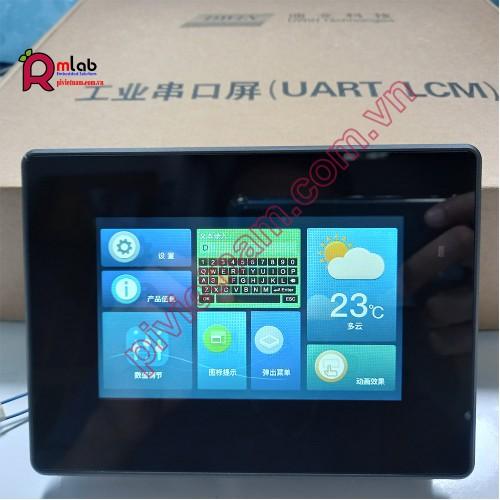

Màn hình HMI RS232/RS485 5inch TFT IPS DWIN, with case, 800x480, Chuẩn kháng nước IP65

Màn hình với 2 Model:

DMG80480T050_A5WTR : Cảm ứng điện trở

DMG80480T050_A5WTC : Cảm ứng điện dung

Quý khách hàng có thể lựa chọn, hoặc có thể liên hệ với MLAB qua sđt 0862628846 (zalo) để được hỗ trợ lựa chọn Model.



Nếu bạn đang cần một màn hình:

+ Kích thước 5inch có vỏ kết nối được với các vi điều khiển, tích hợp vào các sản phẩm thiết bị nhúng (Embedded Devices, IoT Devices, ...).

+ Màn hình cảm ứng cỡ nhỏ với khả năng hiển thị tương đối sinh động các hiệu ứng hình ảnh, text.

+ Có thể sử dụng làm màn hình HMI trong các ứng dụng sử dụng trong công nghiệp.

+ Sử dụng được với Arduino, STM32, PLC, Raspberry Pi, ....

+ Kết nối theo chuẩn RS232/RS485 phù hợp với các thiết bị công nghiệp

Bạn sẽ thấy dòng sản phẩm màn hình HMI 5inch RS232/RS485 của DWIN hữu ích cho dự án của mình.

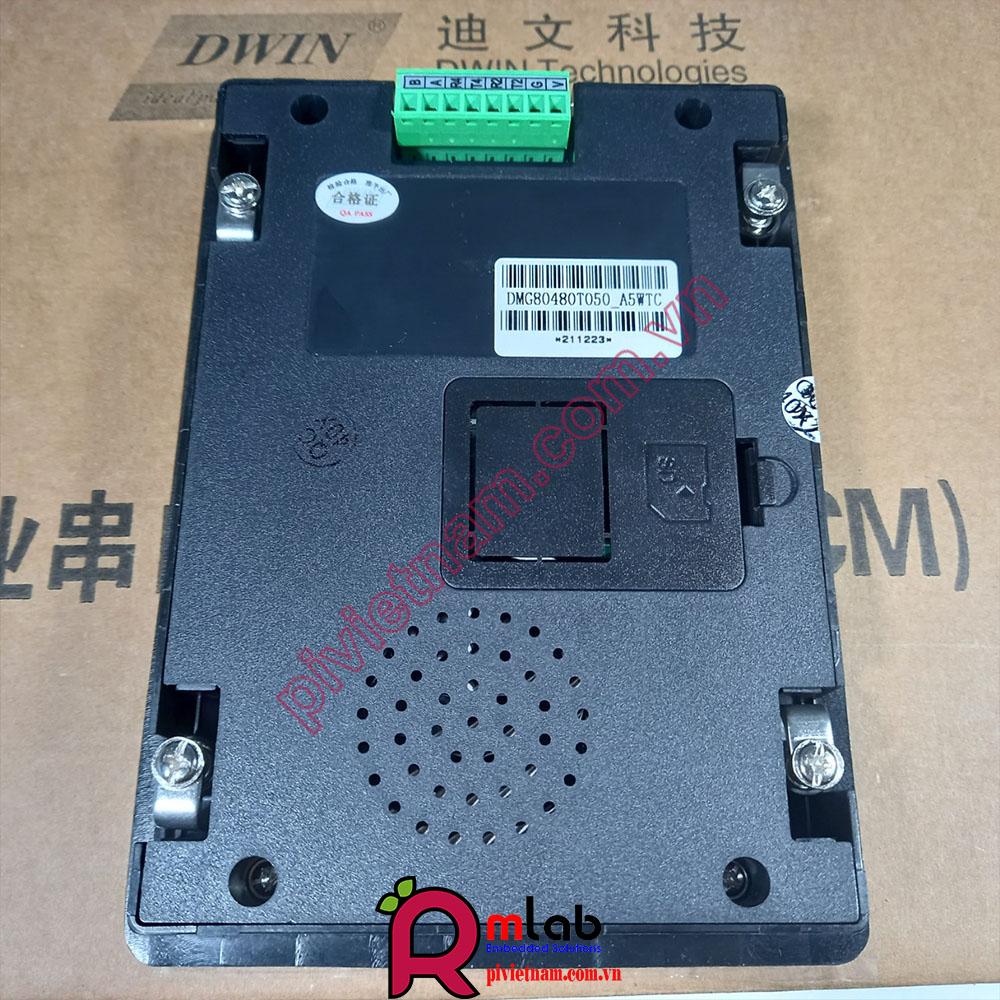

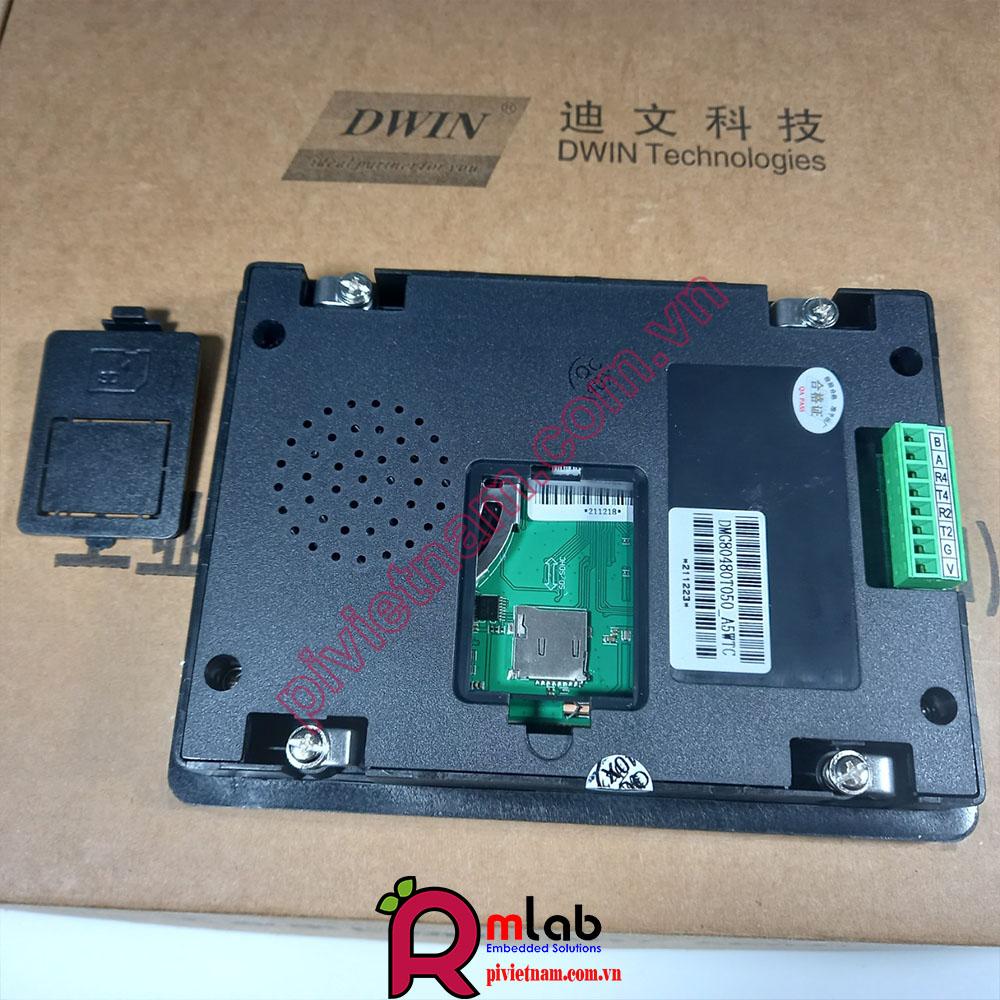

Cấu trúc của màn hình:

THÔNG SỐ KỸ THUẬT

Hiển thị

Thông sốGiá trịMô tả
ICT5L
Color16.7M(16777216)colors24 bit color 8R8G8B
Kích thước65.6mm (W) ×108.8mm (H)
Panel TypeIPSHigh contras,good color reproduction,wide viewing
angle(typical value is 85/85/85/85)
Resolution800x480 PixelsSupport 0°/90°/180°/270°rotated display
BacklightLED≥10000H(Continuous working with maximum brightness, time of brightness halves)
Brightness



150nit (DMG80480T050_A5WTC )​

TA system: 64 levels adjustment

DGUSⅡsystem:100 levels adjustmen
(It's not recommend to set brightness to 1%~30% of the maximum,which may lead a flicker)

UI VersionTA/DGUSⅡ (DGUSⅡ pre-installed )
Tích hợp

DMG80480T043_A5WTC : Capacitive touch screen, Speaker, RTC





























Notice: Displaying a high contrast still screen for more than 30 minutes may result in an image blurring.Please add the screensaver to avoid.



+ Điện áp sử dụng

Thông sốĐiều kiệnMinTypMaxUnit
Power Voltage 6.012.036.0V
Operation Current
(None Speaker)
VCC = +12V, Backlight on-130-mA
Operation Current
(None Speaker)
VCC = +12V, Backlight off-60-mA









Notice: Recommended power supply: 12V 1A DC



+ Giao diện kết nối

Thông sốGiá trị
Baud rateTyp: 115200bps (3150bps~3225600bps)
Interface

+ UART 2: N81, RS232

+ UART 4: N81, RS232
+ UART 5: RS485

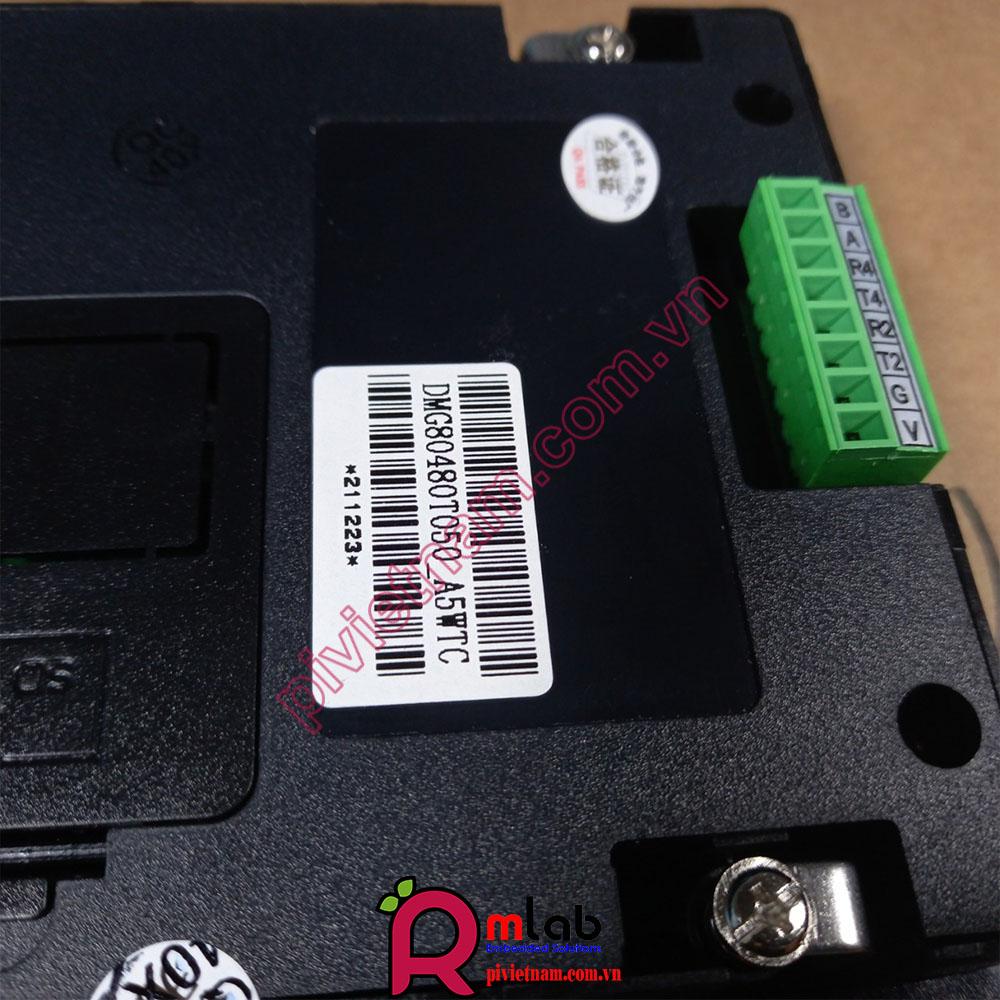

Socket8Pin_3.81mm Socket
USBNone

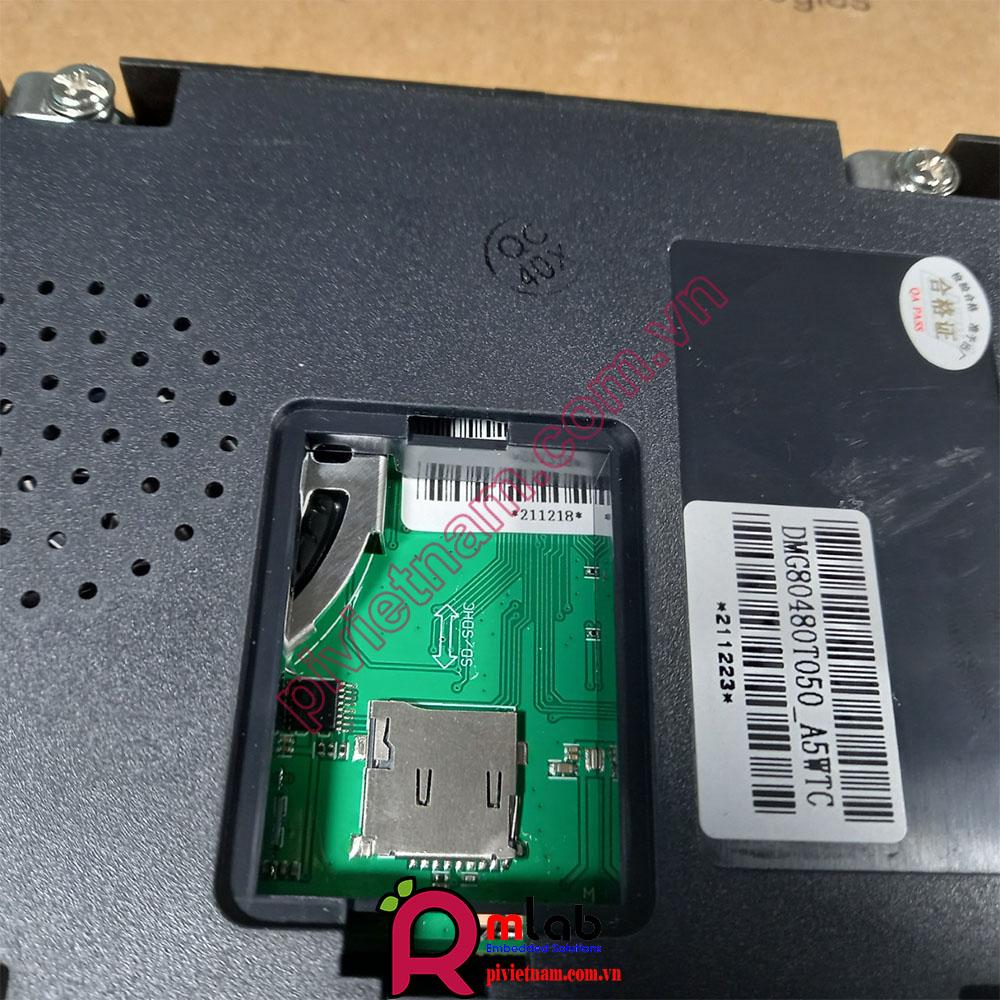

SD SlotYes (micro SDHC (TF),FAT32 file format)















+ Bộ nhớ



+ Điều kiện làm việc và bảo quản màn hình



KÍCH THƯỚC
