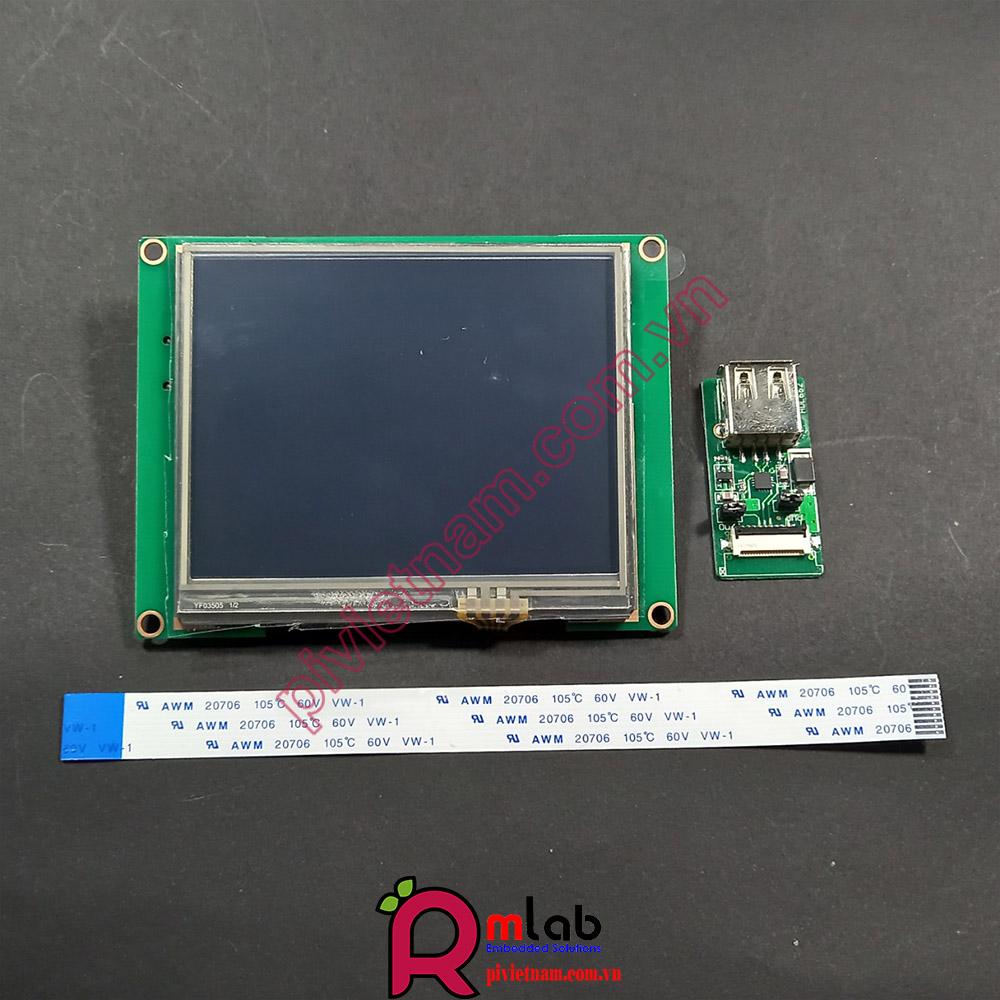

Màn hình HMI UART 3.5inch TFT IPS DWIN, 320x240 Cảm ứng điện trở

Màn hình HMI UART 3.5inch TFT IPS DWIN, 320x240 Cảm ứng điện trở (Bảo hành 1 năm)

  • MLAB00660
  • DWIN
1,028,000 ₫

Sản phẩm được nhập khẩu chính hãng từ DWIN

Hỗ trợ kỹ thuật trong quá trình sử dụng

Xuất hóa đơn VAT cho cá nhân, đơn vị có nhu cầu

Sản phẩm được bảo hành 1 năm

Bảo hành 1 năm
  • Bảo hành 1 năm
Thêm vào giỏ hàng

Màn hình HMI UART 3.5inch TFT IPS DWIN, 320x240 Cảm ứng điện trở

Nếu bạn đang cần một màn hình:

+ Kích thước 3.5inch kết nối với các vi điều khiển, tích hợp vào các sản phẩm thiết bị nhúng (Embedded Devices, IoT Devices, ...).

+ Màn hình cảm ứng cỡ nhỏ với khả năng hiển thị tương đối sinh động các hiệu ứng hình ảnh, text.

+ Có thể sử dụng làm màn hình HMI trong các ứng dụng sử dụng trong công nghiệp.

+ Sử dụng được với Arduino, STM32, PLC, Raspberry Pi, ....

Bạn sẽ thấy dòng sản phẩm màn hình HMI 3.5inch UART của DWIN hữu ích cho dự án của mình.



Cấu trúc của màn hình:

THÔNG SỐ KỸ THUẬT

+ Hiển thị

Thông sốGiá trịMô tả
ICT5L
Color16.7M（16777216）colors24 bit color 8R8G8B
Kích thước70.68mm (W) ×53.16mm (H)
LCD TypeIPSViewing Angle 85/85/85/85 (L/R/U/D)
Resolution320*240 PixelsSupport 0°/90°/180°/270°rotated display
BacklightLED≥10000H（Continuous working with maximum brightness, time of brightness halves）
Brightness250nit (DMG32240C035_03WTR)TA system:64 levels adjustment;
DGUSⅡsystem:100 levels adjustmen
(It's not recommend to set brightness to 1%~30% of the maximum,which may lead a flicker)
UI VersionTA / DGUSⅡ (DGUSⅡ pre-installed )

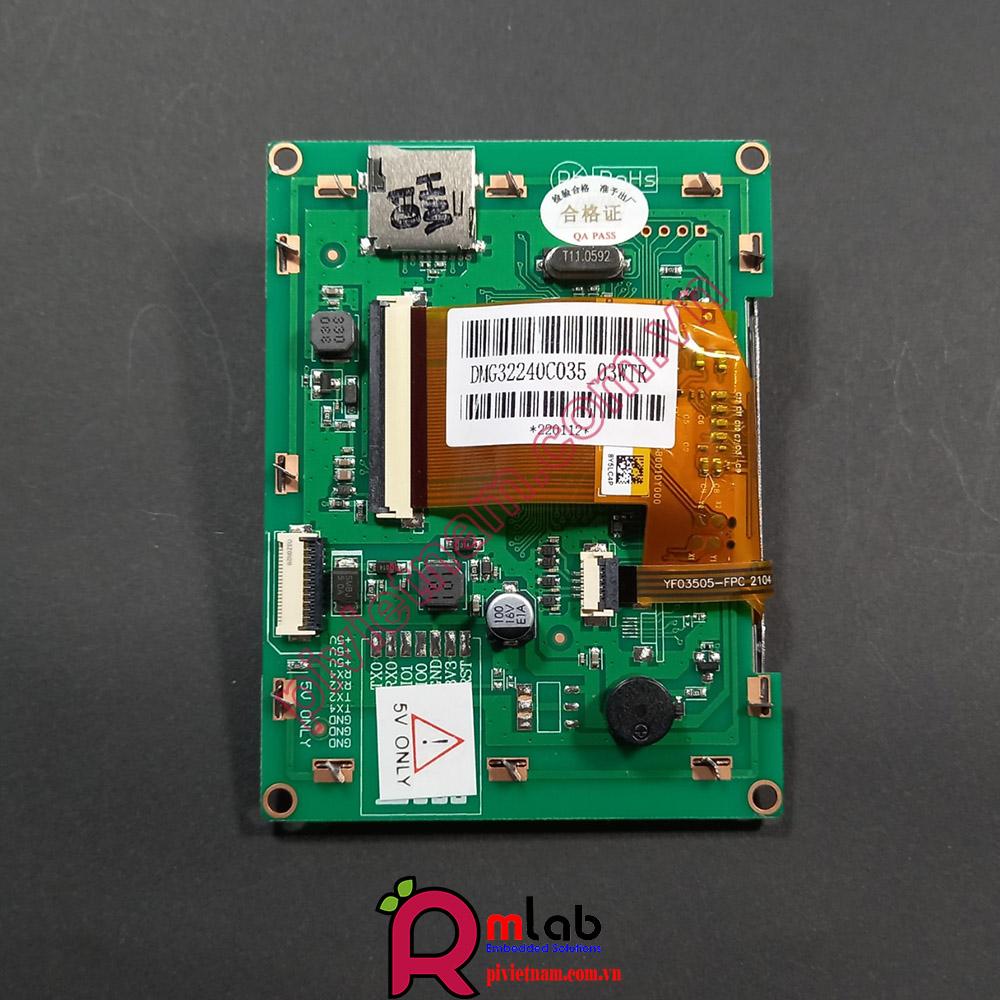

Tích hợpDMG32240C035_03WTR : Resistive touch screen, Buzzer





















Notice: Displaying a high contrast still screen for more than 30 minutes may result in an image blurring.Please add the screensaver to avoid.



+ Điện áp sử dụng

Thông sốĐiều kiệnMinTypMaxUnit
Power Voltage 4.555.5V
Operation Current
(None Speaker)		VCC = +5V, Backlight on-250-mA
Operation Current
(None Speaker)		VCC = +5V, Backlight off-60-mA









Notice: Recommended power supply: 5V 1A DC



+ Giao diện kết nối

Thông sốGiá trị
Baud rateTyp: 115200bps (3150bps~3225600bps)
Interface

+ UART 2: N81, 3.3V & 5V TTL/CMOS

+ UART 4: Optional N81/E81/O81/N82 four mode，3.3V & 5V TTL/CMOS（Be used after OS configuration）
Socket10Pin_1.0mm FCC Socket
USBNone
SD SlotYes (SDHC,FAT32 file format



















+ Bộ nhớ



+ Điều kiện làm việc và bảo quản màn hình



KÍCH THƯỚC
