ASUS Tinker Board S R2.0

ASUS Tinker Board S R2.0

  • 90ME03H1-M0UAY0
  • ASUS
2,818,000

Sản phẩm nhập khẩu chính hãng từ ASUS

Hỗ trợ kỹ thuật trong quá trình sử dụng

Xuất hóa đơn VAT cho cá nhân, đơn vị có nhu cầu

Sản phẩm bảo hành chính hãng 12 tháng

GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA ASUS TẠI VIỆT NAM

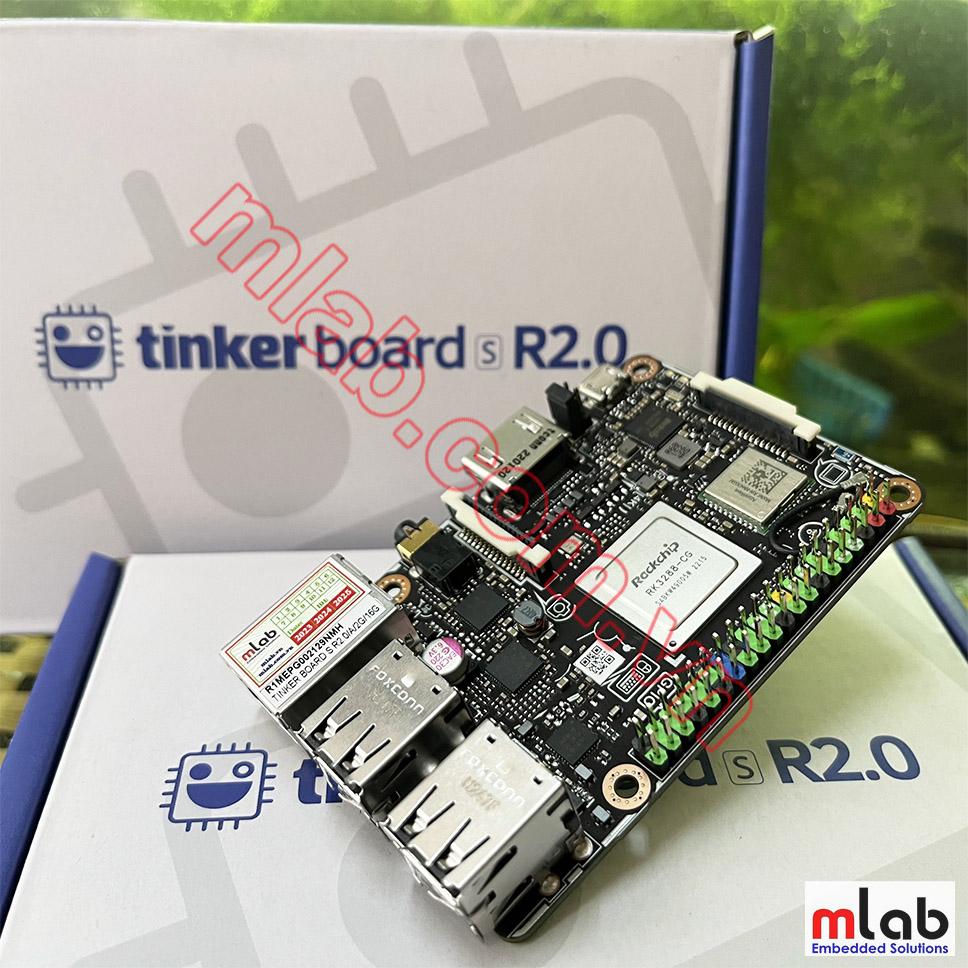

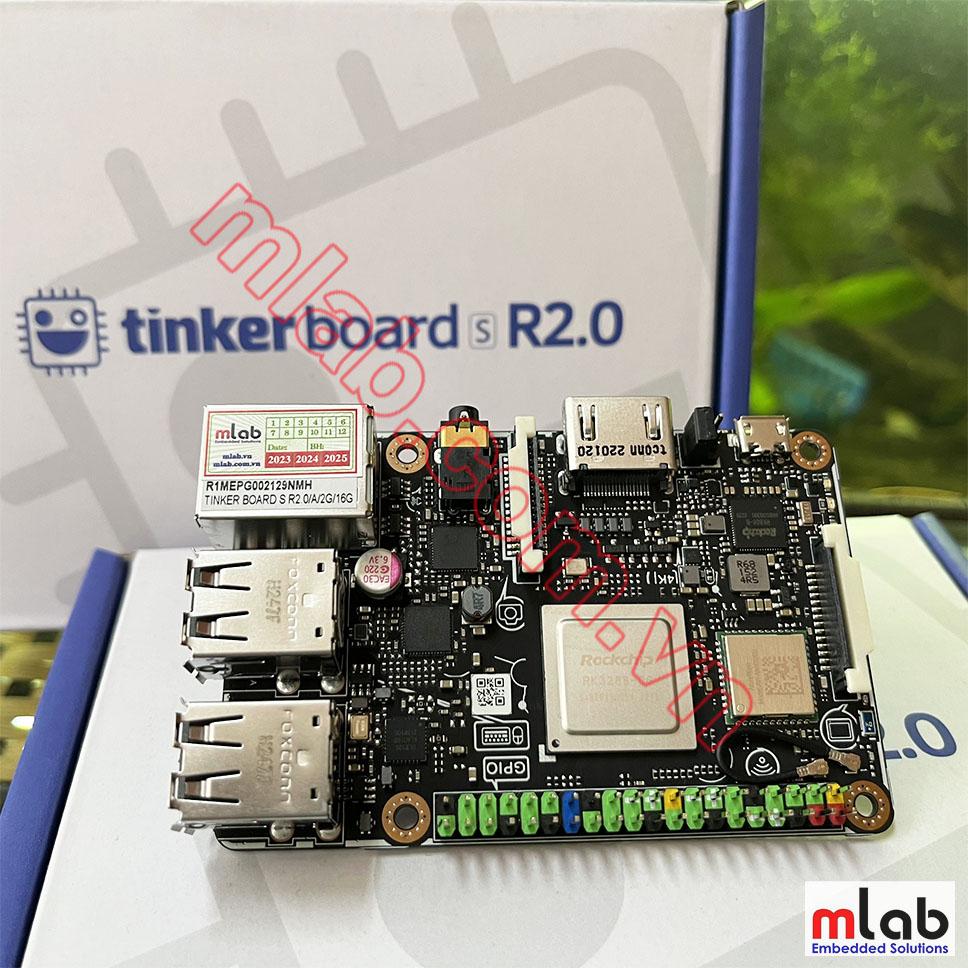

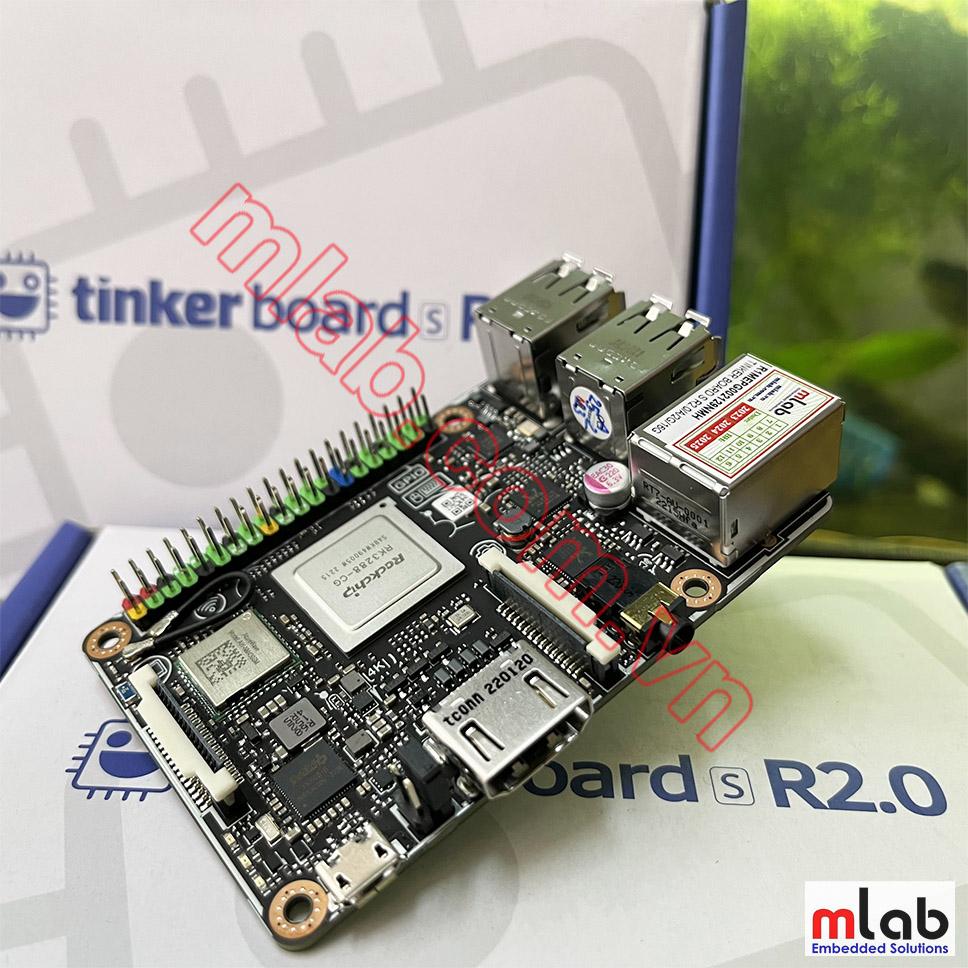

ASUS Tinker Board S R2.0

Single Board Computer (SBC) nền tảng ARM với khả năng tương thích nâng cao và tốt hơn

ASUS Tinker Board S R2.0 là một một Single Board Computer (SBC) được cải tiến với độ bền cao hơn, độ ổn định tốt hơn và nâng cao trải nghiệm người dùng dành cho những người đam mê công nghệ và các nhà sản xuất DIY ở khắp mọi nơi.

THÔNG SỐ KỸ THUẬT

CPURockchip Quad-Core RK3288-CG.W Cortex-A17 processor

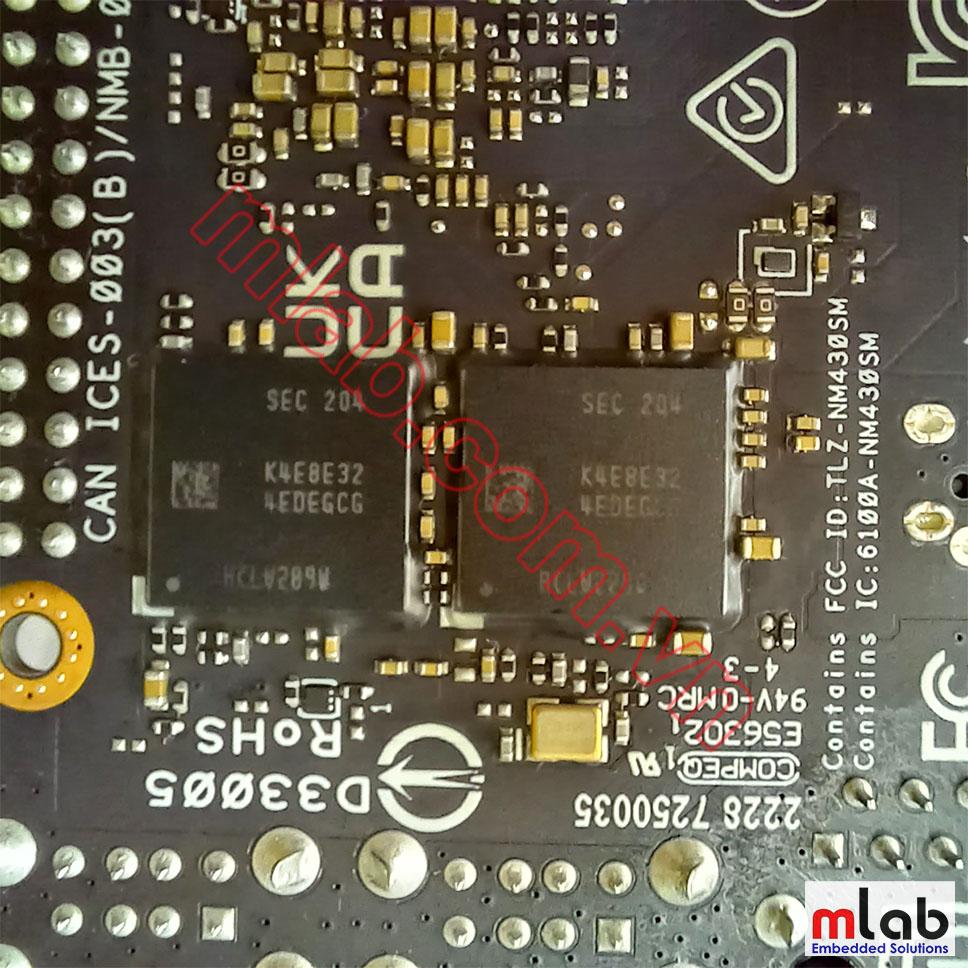

Memory2GB Dual Channel LPDDR3
GraphicIntegrated Graphics Processor
ARM® Mali™-T764 MP4 GPU*1
Storage

Micro SD(TF) card slot

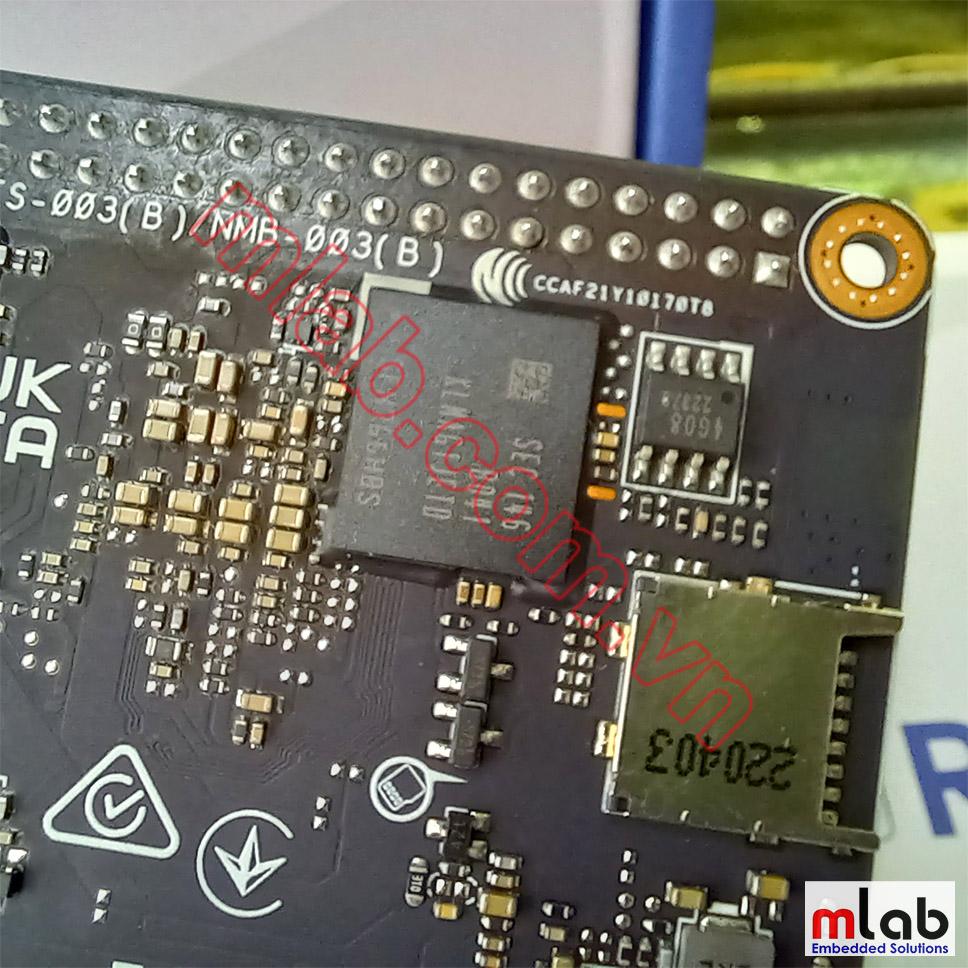

16GB eMMC

LANRTL8211E-VB-CG GB LAN
Wireless Data NetworkAW-NB177NF 802.11 b/g/n Wireless, Blutetooth V4.2 + EDR
AudioRTL ALC4030U CODEC
USB Ports4 x USB 2.0
Internal I/O Ports1 x 40-pin headers:
   - up to 28 x GPIO pins
   - up to 2 x SPI bus
   - up to 2 x I2C bus
   - up to 4 x UART
   - up to 2 x PWM
   - up to 1 x PCM/I2S
   - 2 x 5V power pins
   - 2 x 3.3V power pins
   - 8 x ground pins
1 x 2-pin contact pin:
   - 1 x PWM
   - 1 x S/PDIF
1 x 15-pin MIPI DSI
1 x 15-pin MIPI CSI
AccessoriesPassive heatsink*2
User manual
Form Factor3.37 inch x 2.125 inch ( 8.55 cm x 5.4 cm )
Weight55g
EnvironmentOperation temperature: 0℃ ~ 60℃
Non-operation temperature: -40℃ ~ 85℃
Non-operation humidity: 0% ~ 85% (Non-condensing)
OS SupportDebian 10 / Android 11
Note*1. The ARM® Quad-Core Mali GPU supports max. resolution of 4K@30hz with H.264/H.265 hardware decoder.
*2. Do not touch the SoC or heatsink surface directly to prevent possible burn injury.

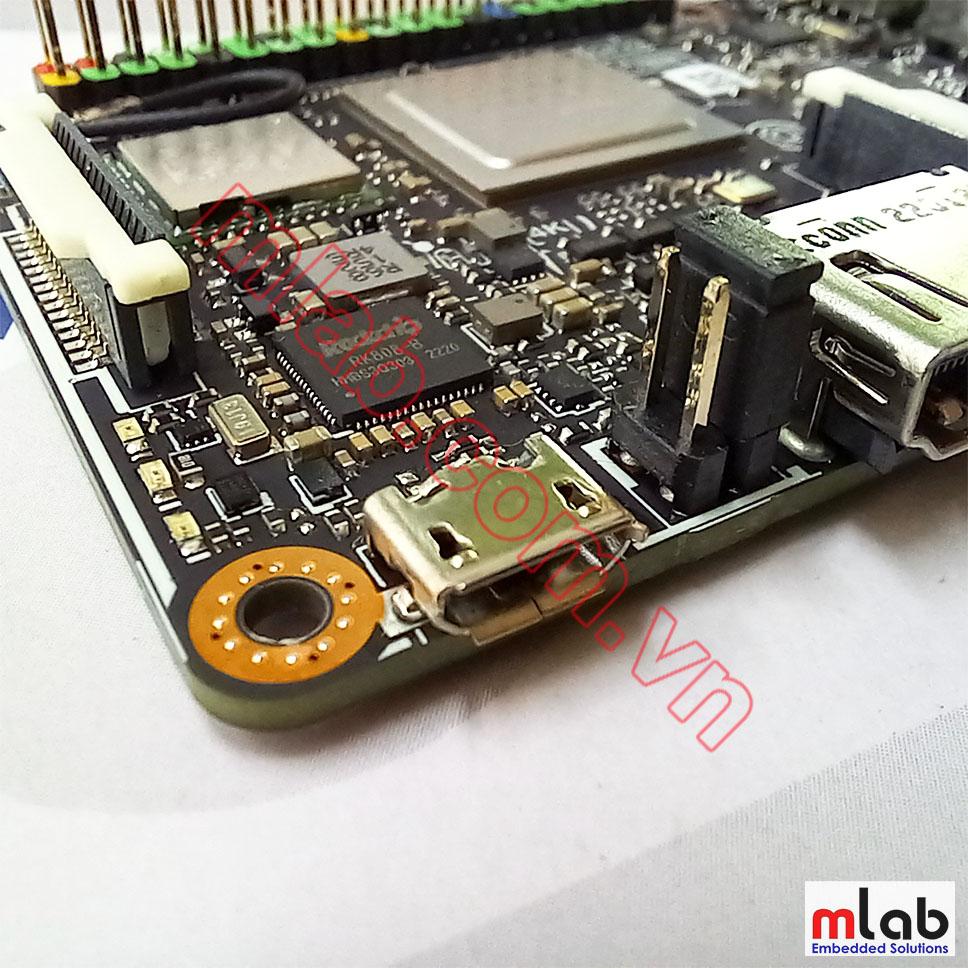

 Lưu ý : Nguồn điện sử dụng cho ASUS Tinker Board S R2.0 là nguồn MicroUSB 5V/ (2.5A-3A)
bảng so sánh Tinker Board R2.0 với Raspberry Pi 3

Bảng so sánh giữa ASUS Tinker Board R2.0 Series với Raspberry Pi 3 Model BRaspberry Pi 3 Model B+

so sánh Tinker Board R2.0 với Raspberry Pi 4 Model B

Bảng so sánh giữa ASUS Tinker Board R2.0 Series với Raspberry Pi 4 Model B


CLASS-LEADING PERFORMANCE

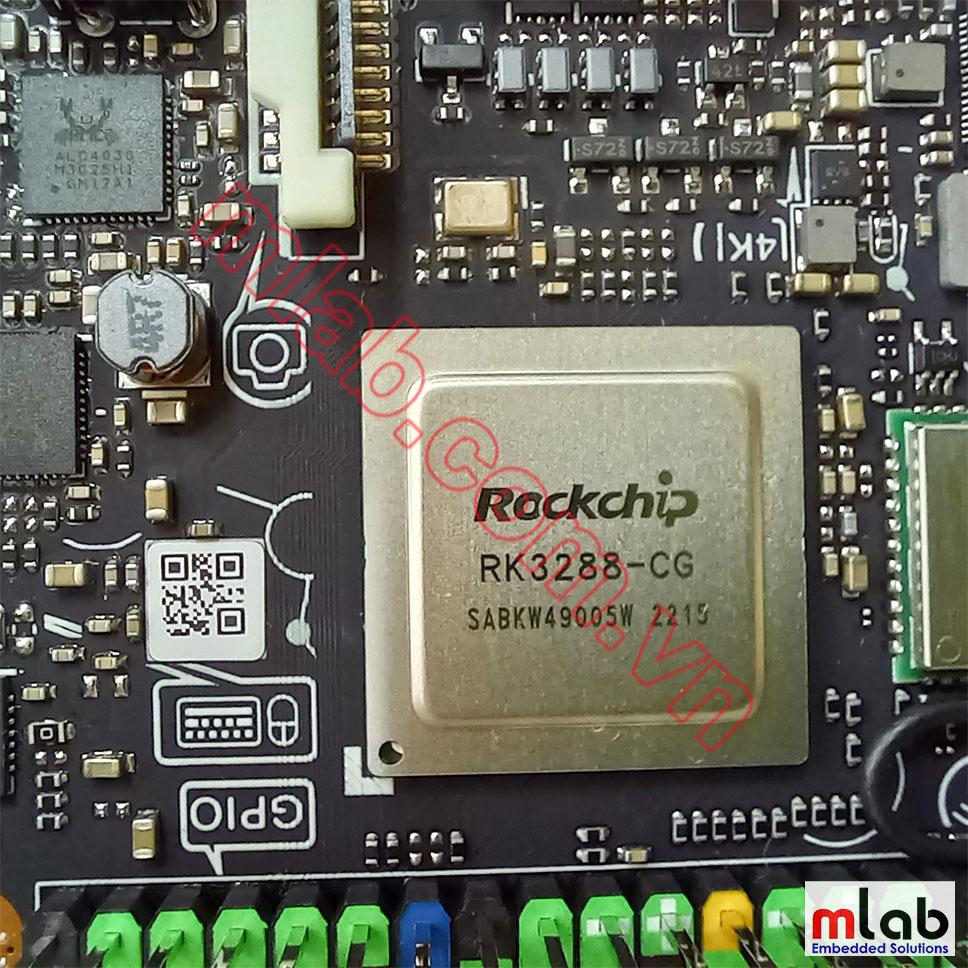

Với thiết kế sử dụng Quad-core ARM-based processor - the Rockchip RK3288-CG.W. ASUS Tiker Board S R2.0 cung cấp hiệu suất được cải thiện đáng kể so với các SBC phổ biến khác. Được trang bị sức mạnh bởi Mali™-T764 GPU nền tảng ARM. GPU và Bộ xử lý chức năng của ASUS Tinker Board R2.0 cho phép sử dụng nhiều ứng dụng như: High-quality Media Playback, gaming, computer vision, gesture recognition, image stabilization and processing.



Mali™-T764

ARM MP4 GPU

HD / UHD

Playback support

2GB LPDDR3

Dual-channel memory

QUAD-CORE

RK3288 Processor

 HD AUDIO QUALITY

ASUS Tinker Board S R2.0 Series được trang bị codec HD hỗ trợ âm thanh lên đến 24-bit/192kHz. Jack cắm âm thanh tích hợp hỗ trợ đầu ra âm thanh và microphone.

Jack âm thanh cũng cung cấp khả năng phát hiện cắm Jack dễ dàng, vì vậy nó sẽ tự động chuyển đầu ra âm thanh sang Jack cắm âm thanh khi loa hoặc tai nghe được kết nối.

24bit/192kHz

Audio support

Audio Jack

Integrated support


 STANDARD INTERFACE FOR IOT CONNECTIVITY

ASUS Tinker Board S R2.0 Series có các tùy chọn kết nối tiêu chuẩn của nhà sản xuất, bao gồm 40-pin GPIO Interface cho phép giao tiếp với nhiều đầu vào. ASUS Tinker Board S R2.0 Series được trang bị một kết nối DSI MIPI cho màn hình và màn hình cảm ứng. Kết nối CSI MIPI dùng để kết nối với các Camera ứng dụng cho các bài toán xử lý hình ảnh.

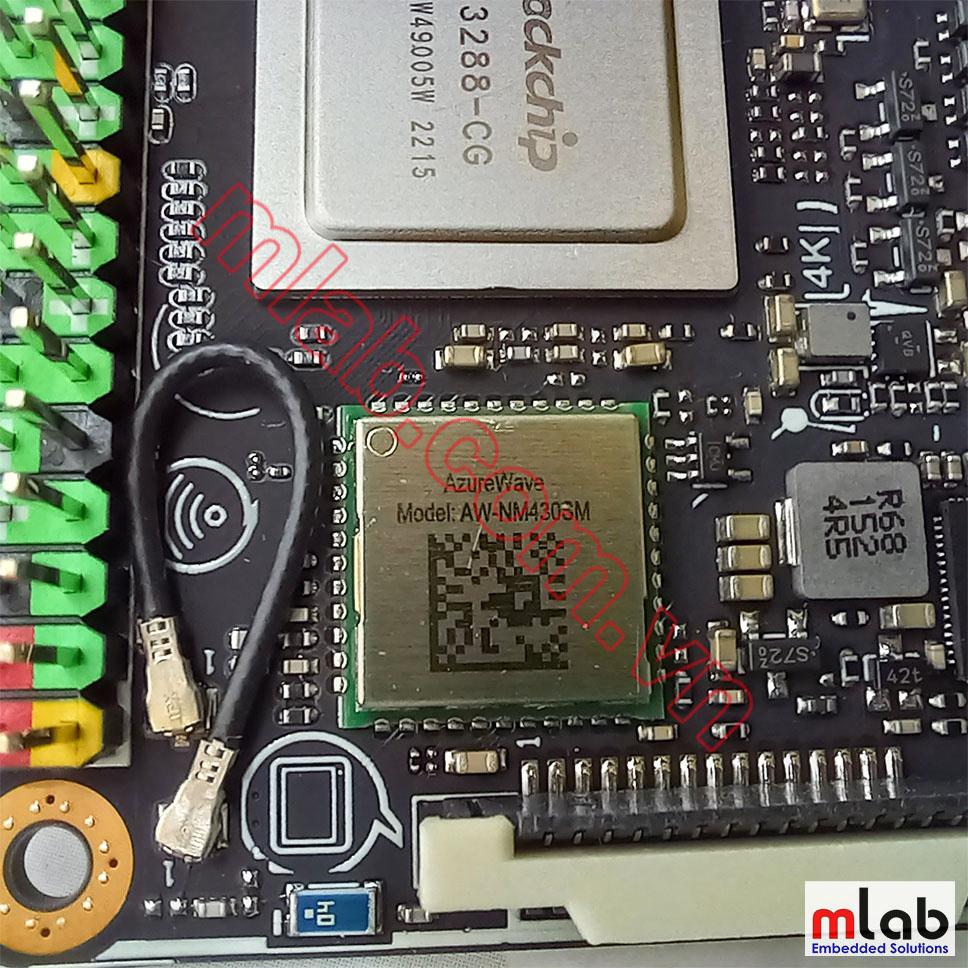

ASUS Tinker Board S R2.0 Series cũng có tính năng Gbit LAN để kết nối Internet và mạng. Bộ điều khiển Wi-Fi và Bluetooth tích hợp trên Tinker Board S R2.0 được bọc bằng vỏ kim loại để đảm giảm nhiễu và cải thiện hiệu suất vô tuyến. Đầu cắm Antenna IPEX tích hợp cho phép thay thế hoặc nâng cấp Antenna dễ dàng.

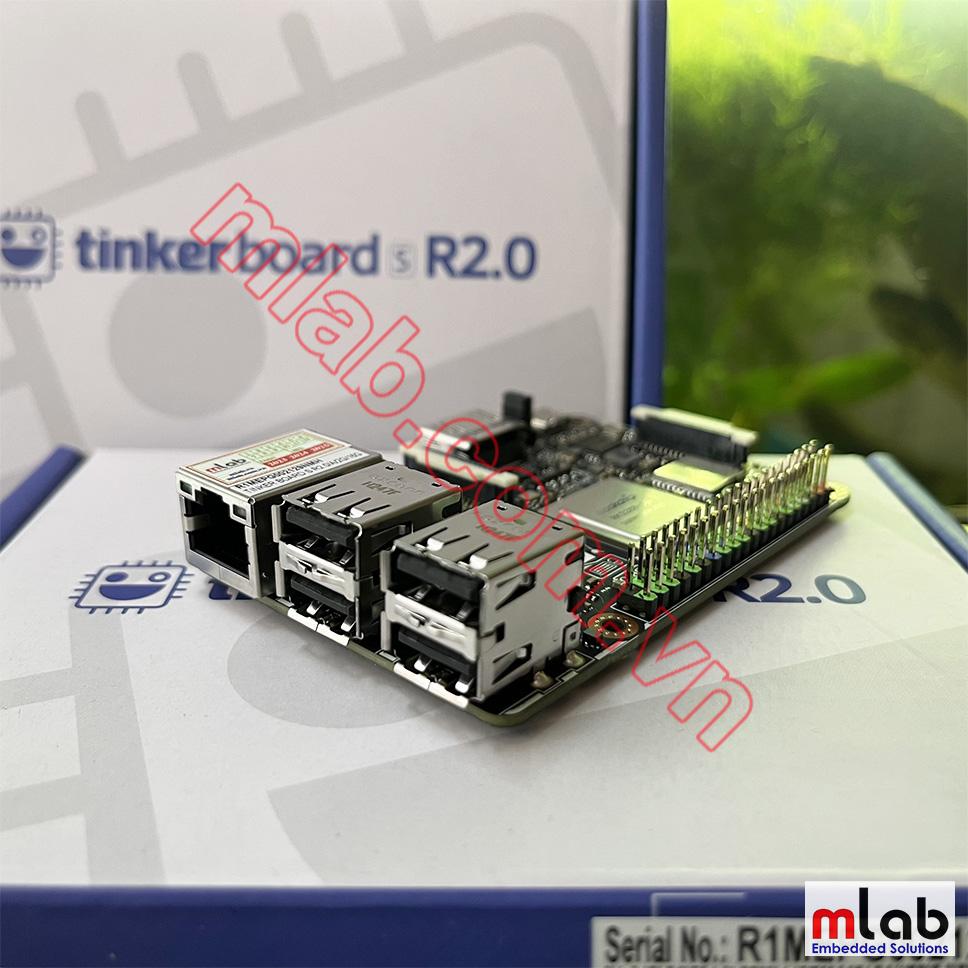

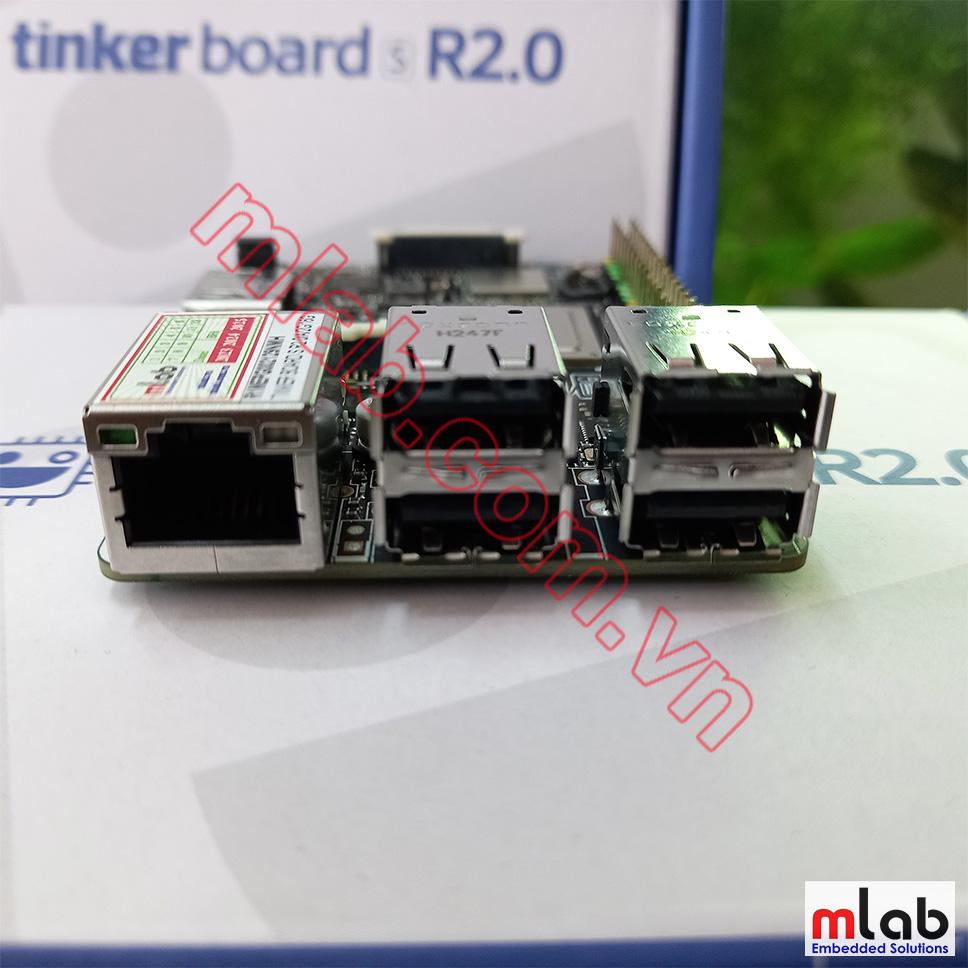

ASUS Tinker Board S R2.0 Series cũng có đầu ra HDMI. Ngoài ra, nó bao gồm 4 cổng USB 2.0 để kết nối phụ kiện và thiết bị ngoại vi mở rộng.

40-pin GPIO

Support

MIPI DSI/CSI

Support

Gbit Lan

Support


 CÁC ỨNG DỤNG

Digital SignageKiosk
IoT Gateway

 TÀI LIỆU THAM KHẢO

+ Link sản phẩm chính hãng : https://tinker-board.asus.com/product/tinker-board-s-r2.html

+ Github chính hãng : https://github.com/TinkerBoard

+ Project mẫu tham khảo : https://www.hackster.io/TinkerBoard

+ Tài liệu tham khảo chính hãng : https://tinker-board.asus.com/documentation.html
