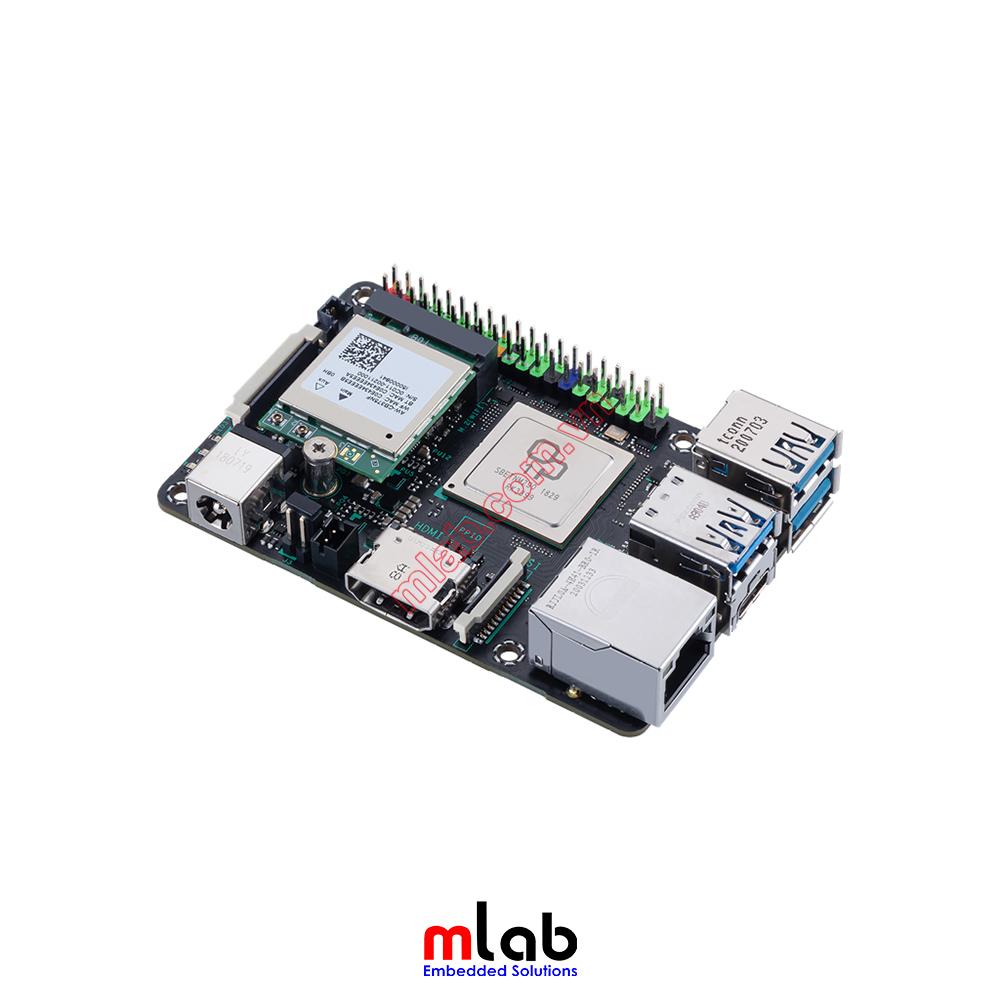

ASUS Tinker Board 2
Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua ASUS Tinker Board 2 tại MLAB tại link: (link đặt hàng)

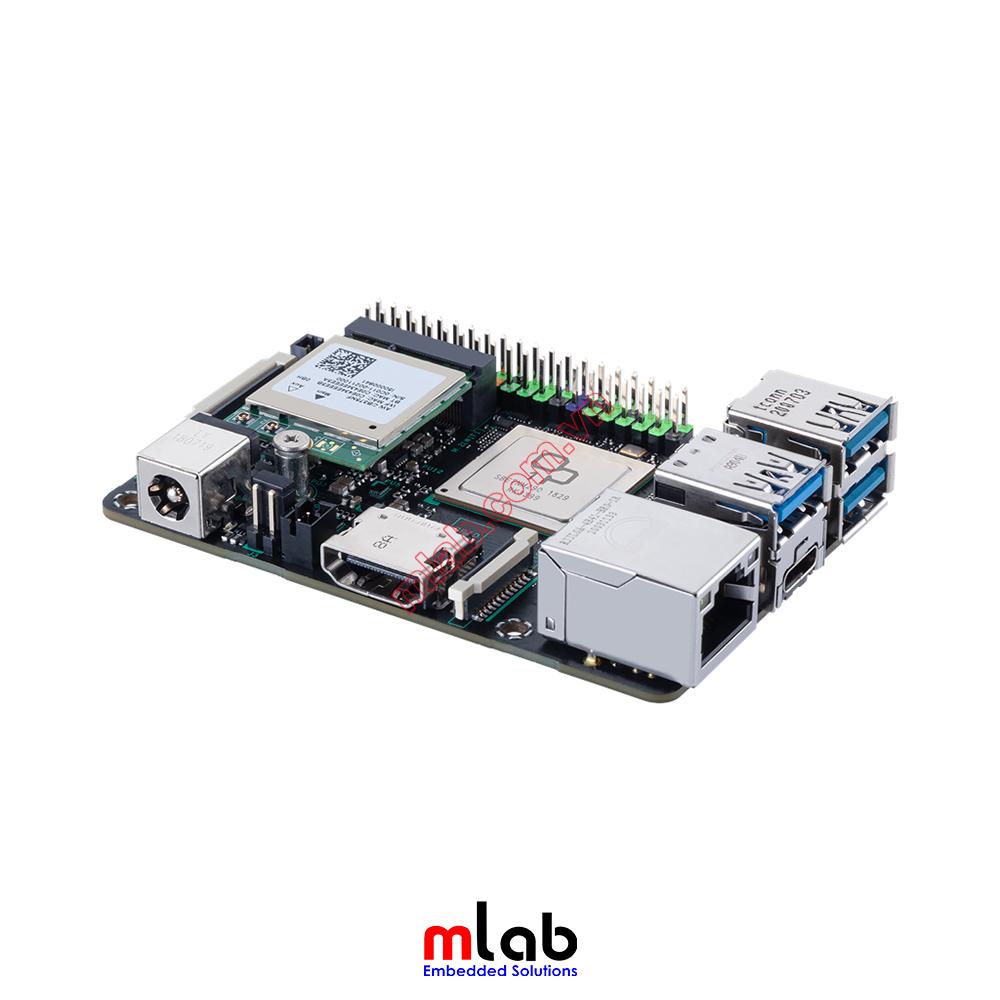

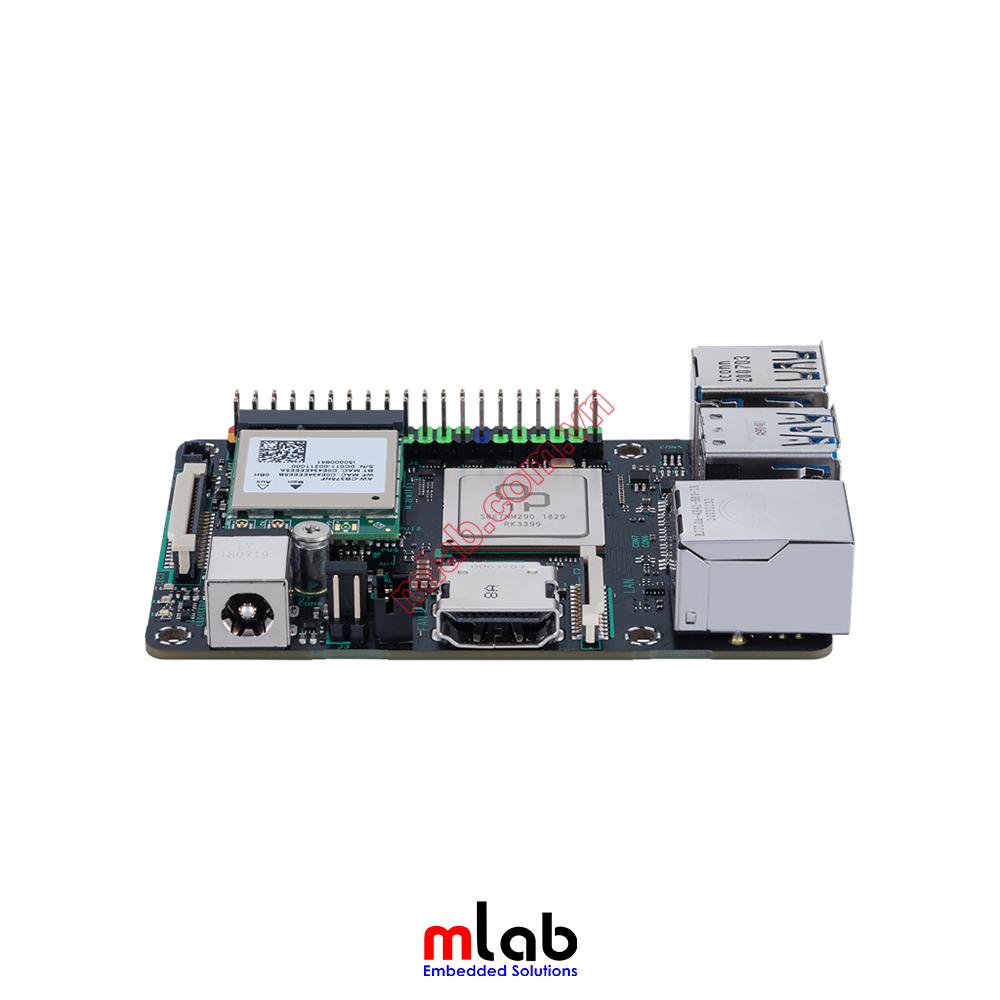

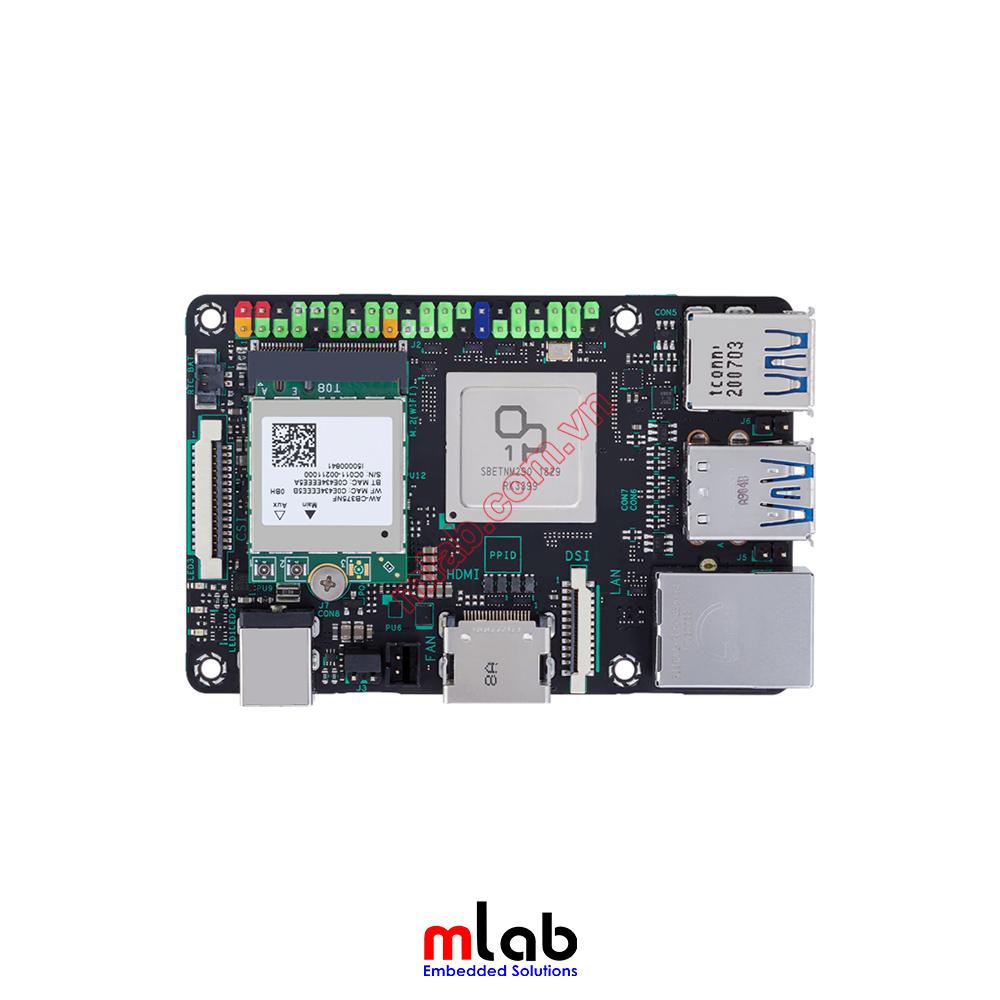

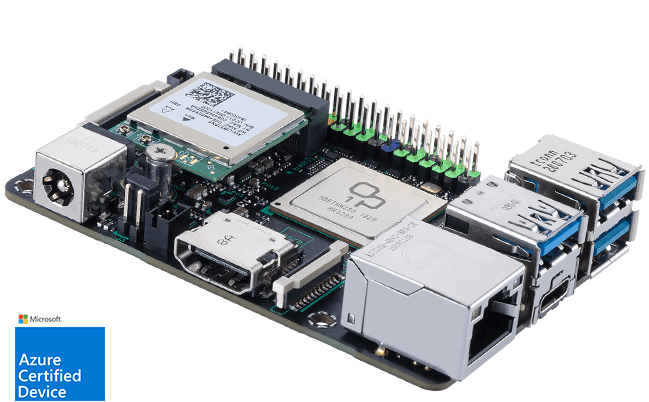

| ASUS Tinker Board 2 là một Single Board Computer (SBC) dựa trên Arm, sử dụng bộ xử lý 64-bit với công nghệ Arm big.LITTLE ™ mang lại hiệu suất tính toán được nâng cao với mức tiêu thụ điện năng thấp. |
+ Hiệu suất vượt trội cho các thiết bị IoT: Được hỗ trợ bởi 6-core Rockchip RK3399 system on a chip (SoC) với kiến trúc mới Armv8 64-bit, cùng với multi-core Mali-T860. + Công cụ thiết lập dễ dàng: Phần mềm trực quan để điều chỉnh hiệu suất, với cấu hình ban đầu ba bước đơn giản. + Pro-grade admin: Sử dụng ASUS IoT Cloud để quản lý và phân tích dữ liệu, cùng với hỗ trợ triển khai chương trình cơ sở qua mạng (FOTA). + Hỗ trợ Android 10: Lợi ích từ hiệu suất điện toán 3D tốt hơn, hỗ trợ Android Neural Networks API 1.2 và mã hóa Adiantum với hiệu quả tốt hơn gấp 5 lần. |
THÔNG SỐ KỸ THUẬT
| SoC | Rockchip RK3399 |
|---|---|
| CPU | Dual-core Arm® Cortex®-A72 @ 2.0 GHz Quad-core Arm® Cortex®-A53 @ 1.5 GHz |
| GPU | Arm® Mali™-T860 MP4 GPU @ 800 MHz |
| Display | 1 x HDMI™ with CEC hardware ready 1 x USB Type-C® (DP Alt Mode) 1 x 22-pin MIPI DSI (4 lanes) |
| Memory Size | Dual-CH LPDDR4 2GB / 4GB |
| Storage | Micro SD(TF) card slot (push/pull) |
| Connectivity | 1 x RTL8211F-CG GbE LAN 1 x M.2 - 802.11 a/b/g/n/ac wireless & BT 5.0 (2T2R) |
| Audio | 1 x HDMI™ audio output 1 x S/PDIF TX pin (from GPIO) 1 x PCM/I2S pins (from GPIO) |
| USB | 3 x USB 3.2 Gen1 Type-A ports 1 x USB 3.2 Gen1 Type-C® OTG port |
| Camera Interface | 1 x 15-pin MIPI CSI-2 (2 lane) |
| Internal Headers | 1 x 40-pin headers include: - up to 28 x GPIO pins - up to 2 x SPI bus - up to 2 x I2C bus - up to 2 x UART - up to 3 x PWM - up to 1 x PCM/I2S - up to 1 x S/PDIF TX - 2 x 5V power pins - 2 x 3.3V power pins - 8 x ground pins 1 x 2-pin Recovery header 1 x 2-pin Power-on header 1 x 2-pin Reset header 1 x 2-pin Debug UART header 1 x 2-pin DC Fan header 1 x 2-pin RTC Battery header |
| Power Connector (up to 45W) | 1 x 12~19V DC Power Input Jack (5.5/2.5 mm) |
| OS Support | Debian 9 / Android 10 |
| Dimension | 3.37 inch x 2.125 inch (85 x 56 mm) |
| Environment | Operation temperature: 0℃ ~ 60℃ Non operation temperature: -40℃ ~ 85℃ Non operation humidity: 0% ~ 85% (Non condensing) |
ULTIMATE PERFORMANCE FOR IOT DEVICES

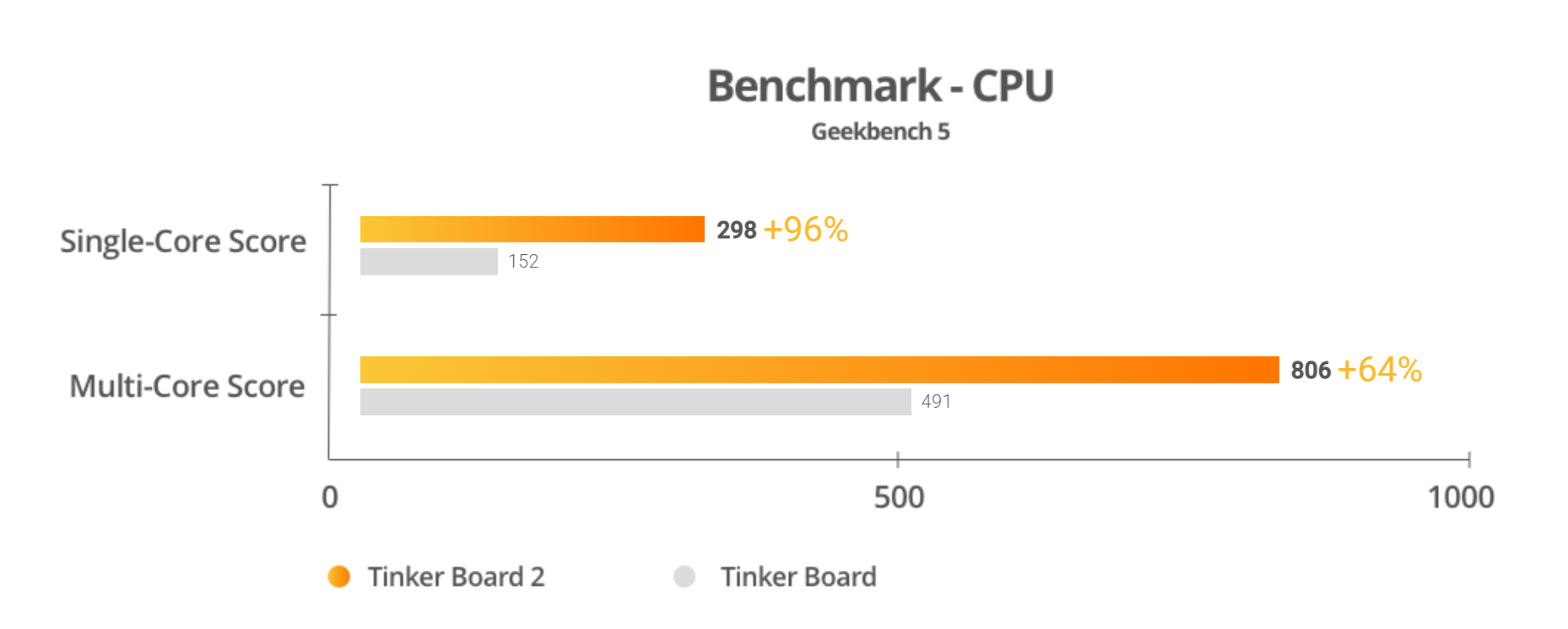

NÂNG CAO HIỆU NĂNG CPUĐược trang bị Arm® 6-core system on a chip (SoC), với kiến trúc mới Armv8 64-bit - Rockchip RK3399. ASUS Tinker Board 2 mang lại hiệu năng được cải thiện đáng kể so với các bo mạch SBC phổ biến khác. Nó cũng được trang bị công nghệ Arm big.LITTLE, là một kiến trúc xử lý không đồng nhất (Heterogeneous Processing Architecture), bằng cách ghép nối hai bộ xử lý rất khác nhau lại với nhau trong một SoC duy nhất. Phần mềm big.LITTLE tự động phân bổ tác vụ, đảm bảo đúng lõi CPU cho mỗi tiến trình. Kết quả là Tinker Board 2 mang lại hiệu năng gần gấp đôi so với Tinker Board tiền nhiệm và nhanh hơn đáng kể so với nhiều SBC khác trên thị trường. |

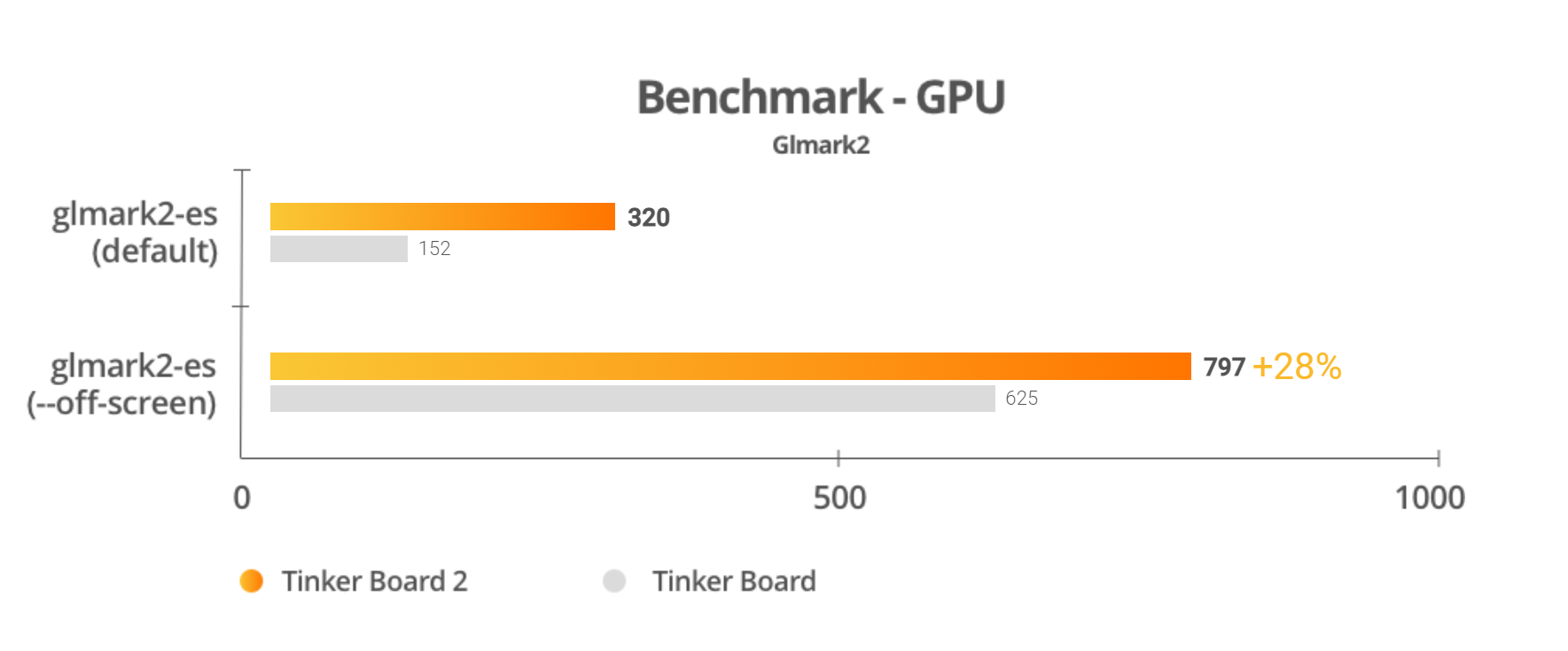

NÂNG CAO HIỆU NĂNG GPUGPU đi kèm với bo mạch ASUS Tinker Board 2 là Mali-T860, một Multi-core GPU là mô hình hiệu năng cao nhất được xây dựng trên kiến trúc Arm's Midgard. Cụ thể, Mali-T860 được thiết kế cho các trường hợp sử dụng đồ họa phức tạp và cung cấp hỗ trợ đầy đủ cho OpenGL ES 3.0 / 3.1, OpenVG 1.1, OpenCL và các Frameworks khác cho các ứng dụng đồ họa 2D / 3D thế hệ tiếp theo và kế thừa. So với Tinker Board tiền nhiệm, GPU Mali-T860 của ASUS Tinker Board 2 tăng tốc hiệu năng đồ họa lên đến 28%. |
 | HỖ TRỢ DUAL-DISPLAYASUS Tinker Board 2 hỗ trợ màn hình kép (Dual Display) ở độ phân giải lên đến 4K UHD. Nó cũng có ba giao diện hiển thị phổ biến được tích hợp sẵn, bao gồm HDMI, DisplayPort qua USB-C và DSI, giúp cho nó có tính linh hoạt vượt trội. |
WI-FI AND BLUETOOTH

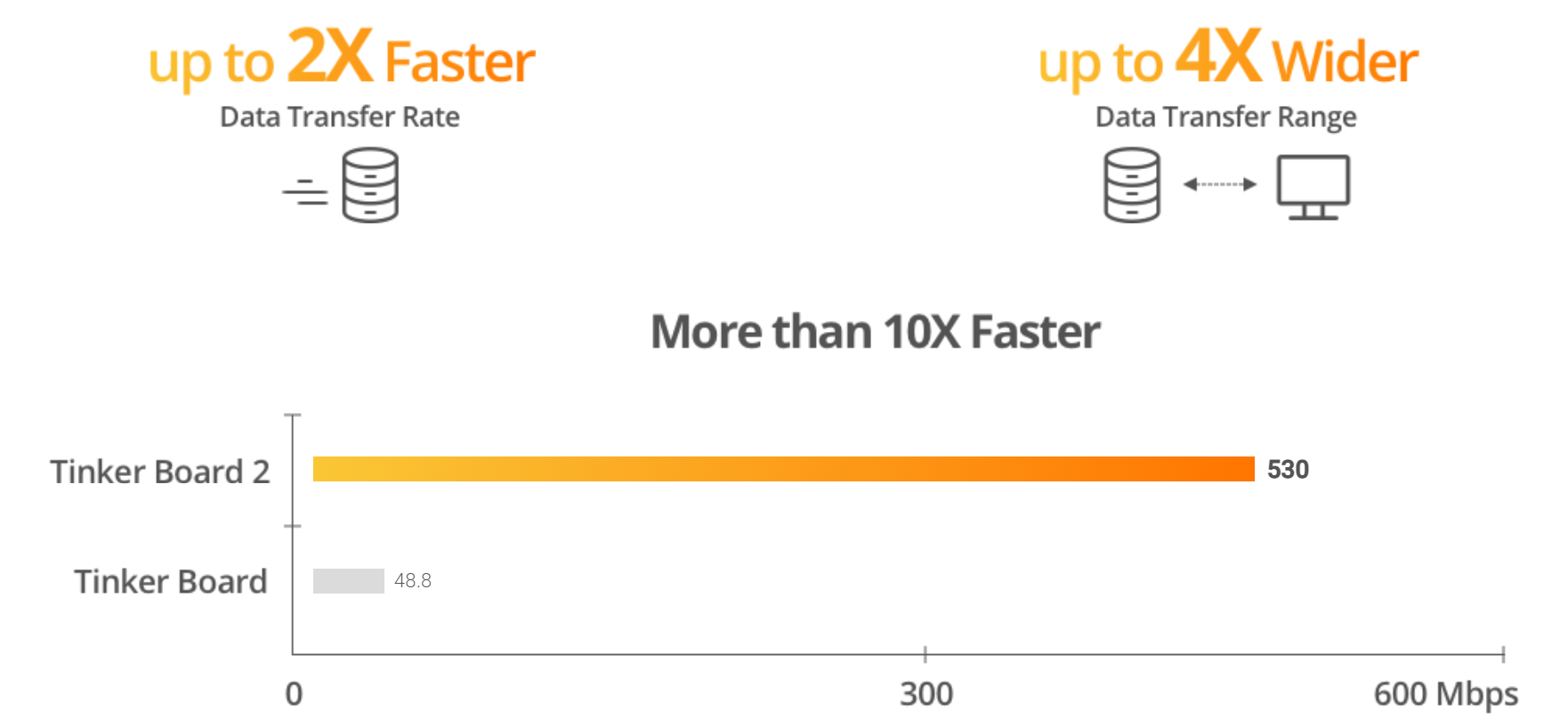

Wi-Fi 802.11ac với 2x2 ăng-ten băng tần kép 2,4 / 5 GHz mang đến tốc độ truyền nhanh hơn gấp 10 lần so với các tiêu chuẩn Wi-Fi trước đây. ASUS Tinker Board 2 cũng được tích hợp công nghệ Bluetooth 5.0 mới nhất, vì vậy bạn sẽ tận hưởng tốc độ truyền tải lên đến gấp 2 lần và với phạm vi lớn hơn gấp 4 lần. Bluetooth tích hợp cũng mở ra sự thuận tiện và tự do trong kết nối không dây với nhiều loại thiết bị, bao gồm loa, tai nghe và bộ điều khiển trò chơi. |
RICH CONNECTIVITY: USB 3.2 GEN 1

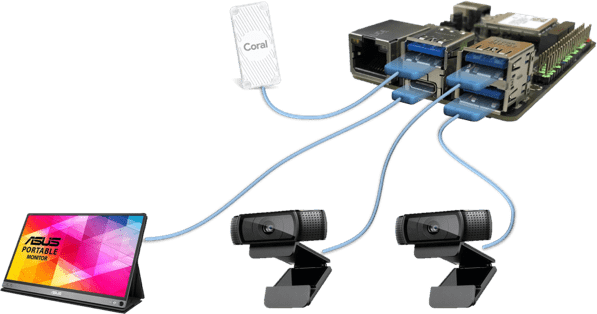

ASUS Tinker Board 2 có ba cổng USB 3.2 Gen 1 Type-A và một cổng USB 3.2 Gen 1 Type-C (USB-C), cho tốc độ truyền dữ liệu nhanh hơn gấp 10 lần so với USB 2.0 - cộng với sự tiện lợi của nhiều chuẩn kết nối. Cổng USB 3.2 Type-A của Tinker Board 2 cung cấp nguồn điện lên đến 0,9A, trong khi đầu nối USB-C được cung cấp lên đến 1,5A, cho tốc độ sạc nhanh hơn đáng kể so với các cổng USB 2.0 cũ hơn. USB 3.2 Gen 1 Type-C hỗ trợ chức năng OTG và Chế độ thay thế DisplayPort cho chế độ thay thế DP để kết nối với màn hình bên ngoài. |
EXPANDABILITY FOR EMBEDDED SOLUTIONS

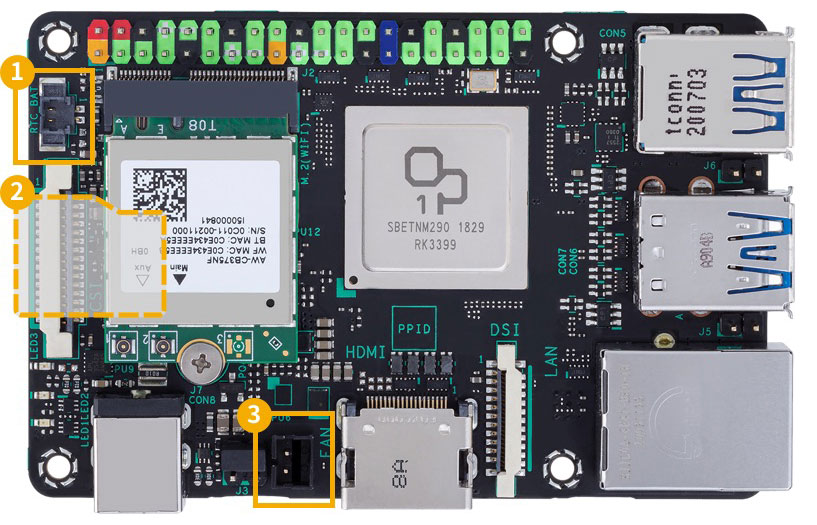

1. RTC battery header - Giúp bật chức năng đồng hồ thời gian thực (RTC) để lập lịch khởi động và tắt máy, hẹn giờ và các chức năng liên quan khác. Cũng cho phép đồng hồ hệ thống giữ thời gian khi mất điện. 2. SD card slot (rear side) + Thao tác nhấn nhả đơn giản + Thiết kế không có lò xo ngăn chặn việc thẻ nhớ bị bật ra ngoài để có độ tin cậy cao hơn 3. Fan connector + Tích hợp 2-pin header dễ dàng kết nối quạt tản nhiệt |
|
COMPREHENSIVE PROTECTION
 | 1. Short-circuit damage prevention IC nguồn tích hợp và polyswitch giúp ngăn ngừa hư hỏng do quá dòng và ngắn mạch, bảo vệ tuổi thọ của cả ASUS Tinker Board 2 và các thiết bị được kết nối 2. Electrostatic discharge protection ASUS ESD Guards kéo dài tuổi thọ của các bộ phận bằng cách ngăn ngừa hư hỏng do phóng tĩnh điện, cung cấp khả năng bảo vệ khi điện áp lên đến +/-15kV phóng điện không khí và +/- 8kV phóng điện tiếp xúc 3. Overvoltage protection World-class circuit-protecting power design Thiết kế mạch độc quyền với bộ điều chỉnh điện áp tích hợp bảo vệ ASUS Tinker Board 2 khỏi bị hư hỏng do điện áp mức cao không mong muốn từ nguồn điện không ổn định hoặc kém chất lượng. |
EASY SETUP TOOL

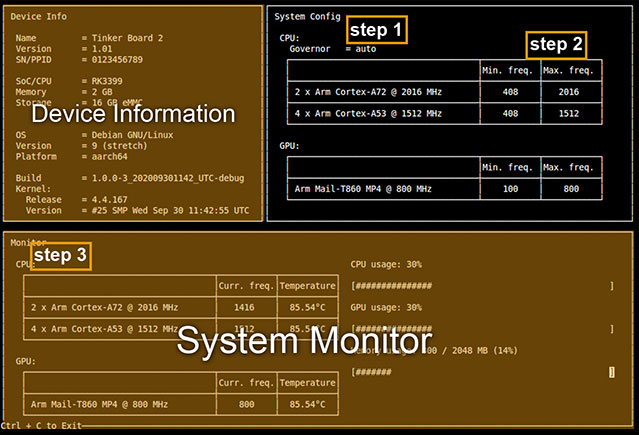

ASUS Tinker Board 2 bao gồm một công cụ thiết lập linh hoạt để điều chỉnh mọi khía cạnh của hệ thống , cho phép điều chỉnh cài đặt hiệu suất để phù hợp với bài toán cần làm việc. Cấu hình ban đầu gồm ba bước đơn giản như sau: Bước 1: Chọn chế độ CPU Governor. Bước 2: Đặt tần số Maximum và Minimum cho CPU và GPU. Bước 3: Sử dụng Monitor Panel để xác nhận rằng hệ điều hành đang tuân theo các cài đặt được định cấu hình trong Bước 1 và 2. |
IT MANAGEMENT SOFTWARE
ASUS IoT Cloud Console + Quick troubleshooting + Remote restart or updates + Dashboard and analysis ASUS Industrial Android FOTA ASUS Tinker Board 2 hỗ trợ triển khai chương trình cơ sở qua mạng (FOTA), cho phép các hệ thống nhúng được phát triển bằng bo mạch chủ được cập nhật từ xa với chương trình cơ sở, hệ điều hành và trình điều khiển Android mới nhất. + Worldwide content-delivery network + Easy deployment and maintenance + FOTA progress report |
ASUS Tinker Board 2 được thiết kế để chạy Android 10, mở ra thế giới mới của bạn với một loạt các tính năng thú vị và hấp dẫn không có trên các SBC khác bao gồm: Performance Ready for AI Security |
TÀI LIỆU THAM KHẢO
+ Link sản phẩm chính hãng : https://tinker-board.asus.com/product/tinker-board-2.html
+ Github chính hãng : https://github.com/TinkerBoard
+ Project mẫu tham khảo : https://www.hackster.io/TinkerBoard
+ Tài liệu tham khảo chính hãng : https://tinker-board.asus.com/documentation.html
