Những ngày gần đây, dịch COVID-19 đã quay trở lại và chúng ta cần nghiêm túc chấp hành đeo khẩu trang đầy đủ khi ra khỏi nhà

Cùng theo dõi cách tạo ra một hệ thống cảnh báo người dân đeo khẩu trang đơn giản với máy tính nhúng NVIDIA Jetson NanoDeepLearning nhé



Chào đón Raspberry Pi Pico phiên bản MCU Board đầu tiên đến từ Raspberry Pi Foundation
Remote Desktop NVIDIA Jetson Nano không cần Wifi, mạng LAN và IP
Quét mã QR thời gian thực với Raspberry Pi Camera
Cảm biến nhiệt độ hồng ngoại không tiếp xúc và ứng dụng trong mùa dịch Covid-19
Camera nhiệt giải pháp tuyệt vời cho mùa Covid-19


LỜI NÓI ĐẦU


Như các bạn cũng đã biết thì dịch COVID-19 đã quay trở lại trong những ngày gần đây rất căng thẳng. Do vậy, toàn dân chúng ta phải đồng lòng cùng nhau thực hiện nghiêm túc các quy định của chính phủ đề ra nhằm chung tay đẩy lùi dịch bệnh !!!

Hôm nay, mình xin giới thiệu với các bạn cách xây dựng một hệ thống đơn giản giúp nhận diện và cảnh báo người dân đeo khẩu trang nhé !!!

Nguồn - Người Hindu


Giới thiệu cơ bản về hệ thống


Phần cứng của hệ thống mình sử dụng đó là board mạch NVIDIA Jetson NanoRaspberry Pi Camera V2, cùng đó xây dựng một mạng MobileNetV2 với một vài tinh chỉnh đơn giản với OpenCV và Keras/Tensorflow để cảnh báo người dân đeo khẩu trang đầy đủ khi ra đường.

Hệ thống của chúng ta sẽ giám sát thông qua Rasberry Pi Camera V2, hình ảnh đầu vào sẽ được xử lý và đưa qua Neural Network để đưa ra kết luận người dùng có đeo khẩu trang hay không, từ đó đưa ra cảnh báo phù hợp. Trong các dự án thực tế, chúng ta có thể kết nối thêm loa hoặc đèn LED để việc cảnh báo thiết thực hơn

Bộ dữ liệu mình sử dụng ở đây được tạo ra bởi tác giả Prajna Bhandary, với 1376 ảnh ("mask""nomask"). Kết hợp với kĩ thuật Image Augmentation, chúng ta sẽ tạo ra được một bộ data đồ sộ đó !!!

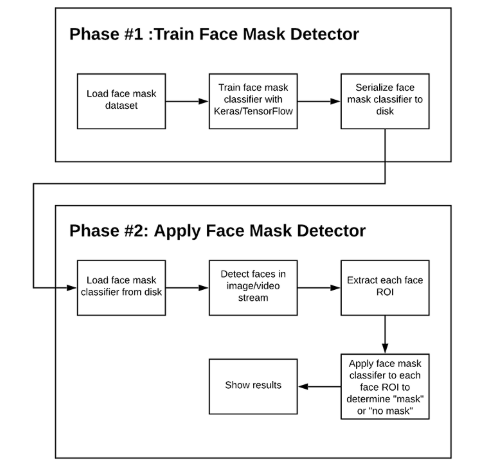

Hệ thống của mình bao gồm có 2 phase :

Phase 1 : Train Face Mask Detector, mình sẽ thu thập dữ liệu và huấn luyện mạng MobileNetV2 đã tinh chỉnh với 2 class : "Mask" và "NoMask", sau đó lưu model vào disk

Phase 2 : Sau khi đã load model đã train ở Phase 1, mình sẽ sử dụng các phương pháp detect gương mặt, sau đó bóc tách được phần quan tâm (ROI), rồi áp dụng model đã train để dự đoán gương mặt đã được bóc tách thuộc class "Mask" hay "NoMask"


Chi tiết các bước thực hiện


Bước 1 : Chuẩn bị và kết nối phần cứng


Phần cứng chúng ta sẽ sử dụng trong hệ thống này bao gồm :

+ 1 Board mạch NVIDIA Jetson Nano Developer kit : (LINK)

+ 1 Camera Pi V2 : (LINK)

+ 1 thẻ nhớ (tối thiểu 32GB) đã ghi hệ đều hành : (LINK)

+ (Đèn/ Loa cảnh báo)

+ Màn hình LCD hiển thị : (LINK)

+ Nguồn cho Jetson Nano : (LINK)


Bước 2 : Thu thập dữ liệu để huấn luyện mạng CNN


Trong hệ thống này, chúng ta cần một lượng data lớn để train mạng để hệ thống đạt độ chính xác cao nhất. Vì vậy, mình sẽ sử dụng bộ data Mask/No mask có sẵn của Prajna Bhandary

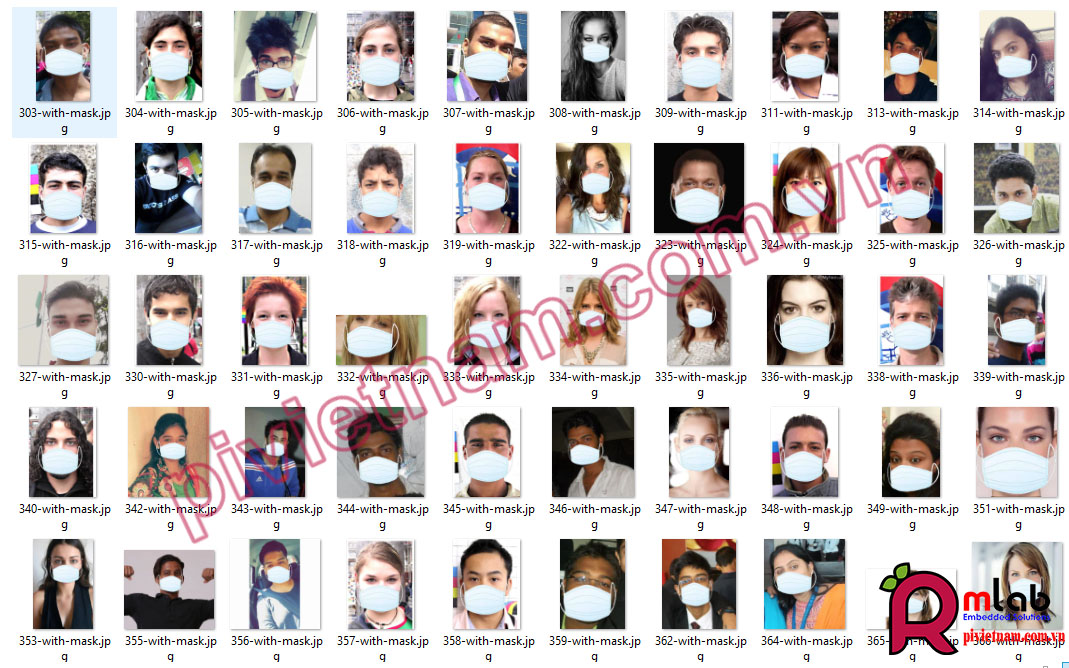

Bộ dữ liệu này gồm 1376 tấm ảnh với 690 hình ảnh chứa người đeo khẩu trang và 686 hình ảnh người không đeo khẩu trang

Từ 1376 hình ảnh có sẵn ở trên, mình sẽ tiếp tục tạo thêm dữ liệu bằng kĩ thuật Data Augmentation, trước khi đưa vào mạng CNN để train model


Bước 3 : Tạo thêm data sử dụng kĩ thuật Image Augmentation


Trong bước này, mình sẽ sử dụng kĩ thuật Data Augmentation để xoay, lật ảnh nhằm mục đích tạo thêm data cho bộ dữ liệu của mình

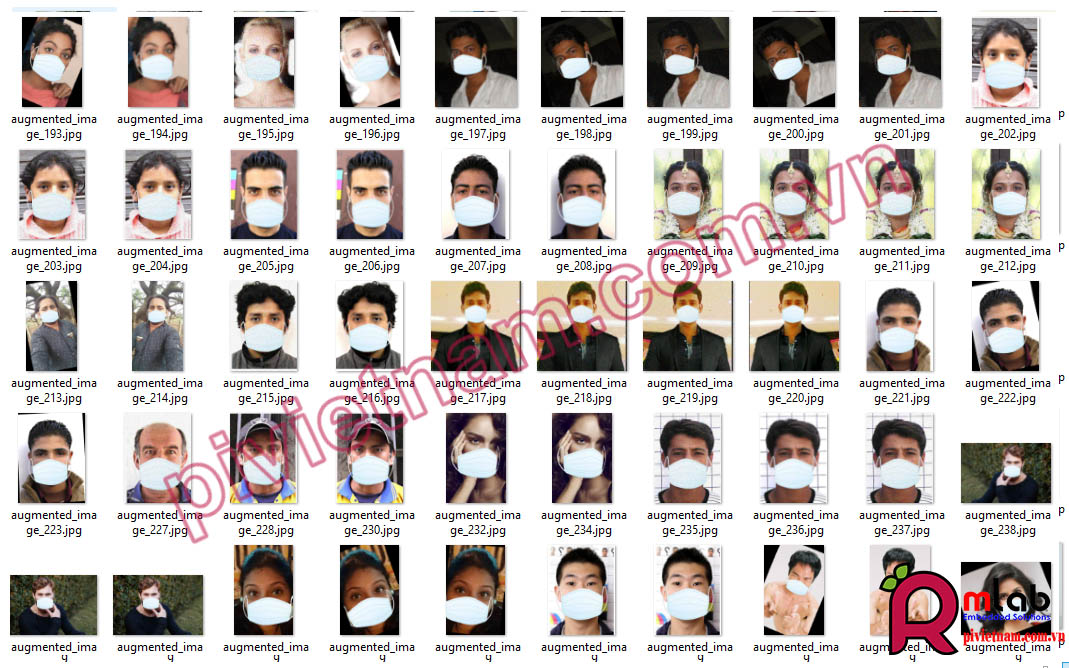

Sau khi áp dụng kĩ thuật này, chúng ta sẽ thu được một bộ data mới bao gồm 2751 hình ảnh với 1380 hình ảnh thuộc lớp "Mask" và 1371 hình ảnh thuộc lớp "Nomask"

Tiếp theo mình sẽ chia 2751 hình ảnh này thành 2 phần Train và Test bằng cách sử dụng hàm train_test_split của thư viện keras, tỷ lệ ảnh Train là 80%, ảnh Test là 20%


Bước 4 : Xây dựng mô hình mạng Neural


Tại bước này, mình sẽ sử dụng baseModel đó là mạng MobileNetV2

Lý do mình lựa chọn mạng MobileNetV2 đó là, mô hình này khá "nhẹ", rất phù hợp với các hệ thống nhúng (Raspberry Pi, Jetson Nano, ...) hay các ứng dụng cần chạy trên smartphone, điểm chung của các thiết bị này là đều có khả năng tính toán thấp, nhưng cần độ chính xác tương đối cao.

Tuy mô hình mạng MobileNetV2 "nhẹ", nhưng độ chính xác của nó không hề kém cạnh các mô hình CNN "khủng" khác như VGG16, VGG19, trong khi lượng tham số chỉ bằng 1/40 các mạng này

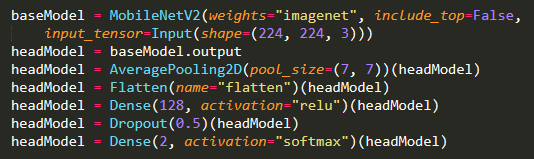

Sau khi đã lựa chọn baseModel, mình sẽ thực hiện một vài tinh chỉnh thêm một số layer để phù hợp với bài toán mình đã đề ra.


Bước 5 : Training mạng CNN


Sau khi đã xây dựng xong được model, ta sẽ train model với 2200 hình ảnh thuộc tập train và 551 hình ảnh thuộc tập test trong khoảng 20 epochs



Như các bạn thấy trên hình, sau khi train 30 epochs, model đã đạt được chỉ số Accuracy là 96,05% với tập train và 98,05 % với tập test


Bước 6 : Demo hệ thống


Sau khi đã train thành công, mình sẽ bắt tay vào demo thử hệ thống của mình, thử đeo khẩu trang xem hệ thống nhận diện có chuẩn không nhé !!!

Sau đây là video demo của mình :


Demo trên máy tính cá nhân :



Demo trên máy tính nhúng NVIDA Jetson Nano Developer Kit :



LỜI KẾT


Hệ thống cảnh báo người đeo khẩu trang đơn giản với OpenCV, Tensorflow/Keras hoạt động mượt mà, có thể chạy realtime trên các thiết bị cấu hình thấp như Raspberry Pi, Jetson Nano, thậm chí MobilePhone với độ chính xác tương đối cao.

Mặc dù với lượng dataset không hề lớn (khoảng 1376 ảnh) và các ảnh thuộc class "mask" được tạo ra bằng kĩ thuật ghép hình sử dụng OpenCV

Nhưng hạn chế của hệ thống đó là chỉ nhận diện chính xác đối với các loại khẩu trang y tế thông dụng màu xanh hoặc xám, vì vậy để cải thiện độ chính xác của hệ thống các bạn có thể

+ Thu thập thêm dữ liệu ảnh chụp thật của những người đeo khẩu trang

+ Thu thập cả những ảnh chụp dễ gây nhầm lẫn với mô hình như người lấy tay hoặc khăn bịt mặt, thực tế họ lại không đeo khẩu trang


TÀI LIỆU THAM KHẢO


Bài viết này có tham khảo một số nguồn đến từ :

+ COVID-19: Face Mask Detection using TensorFlow and OpenCV

+ COVID-19: Face Mask Detector with OpenCV, Keras/TensorFlow, and Deep Learning
