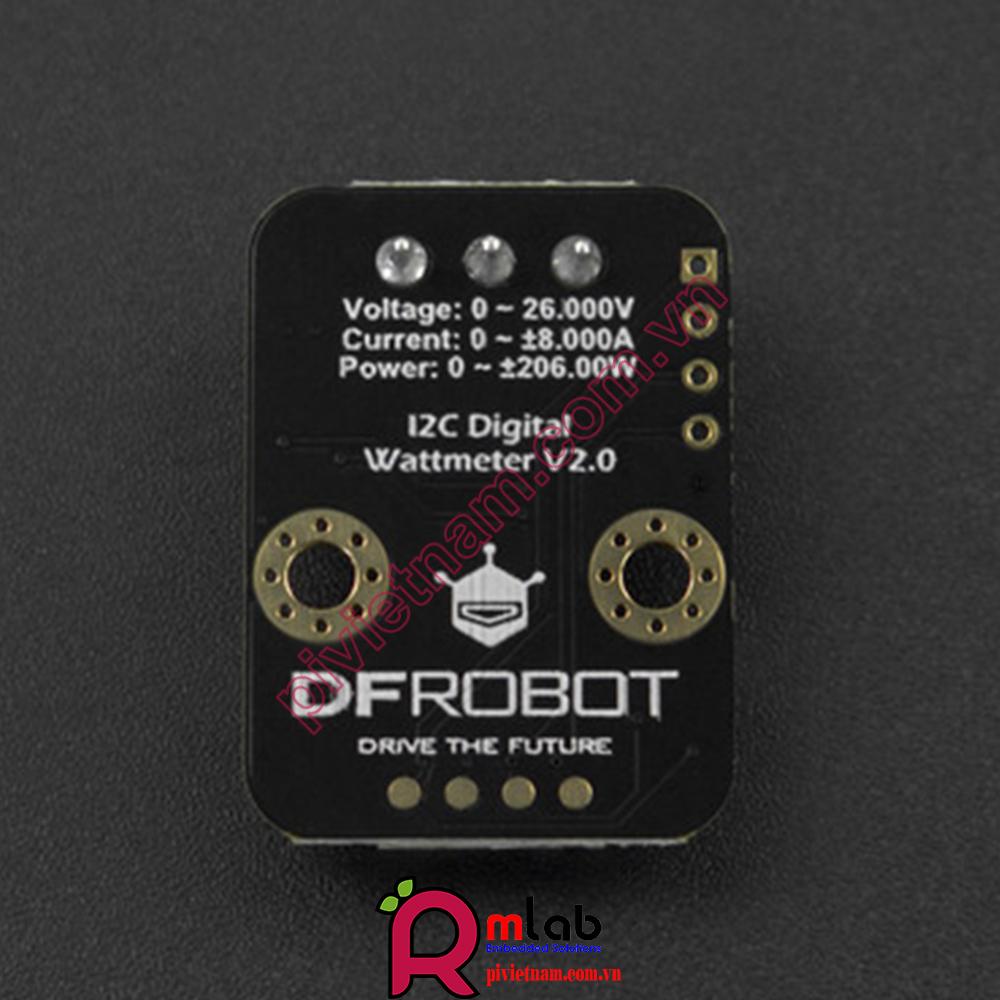

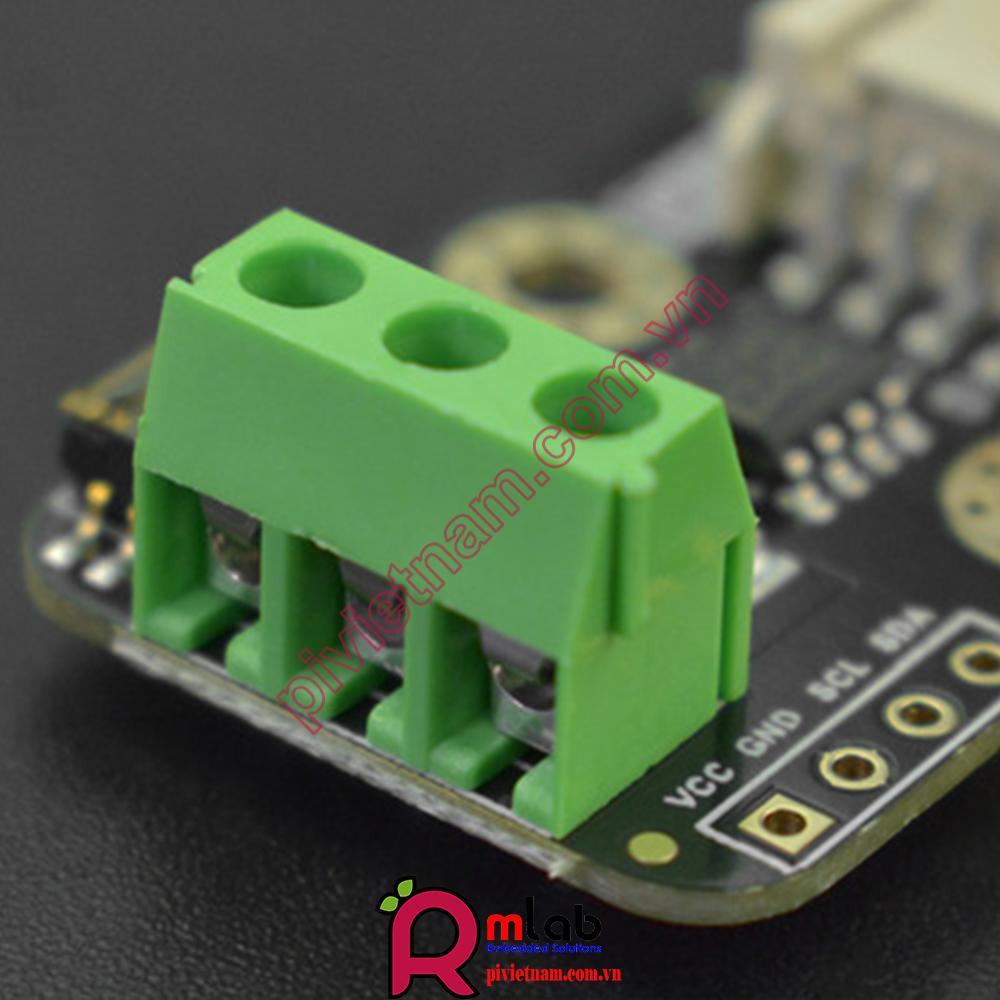

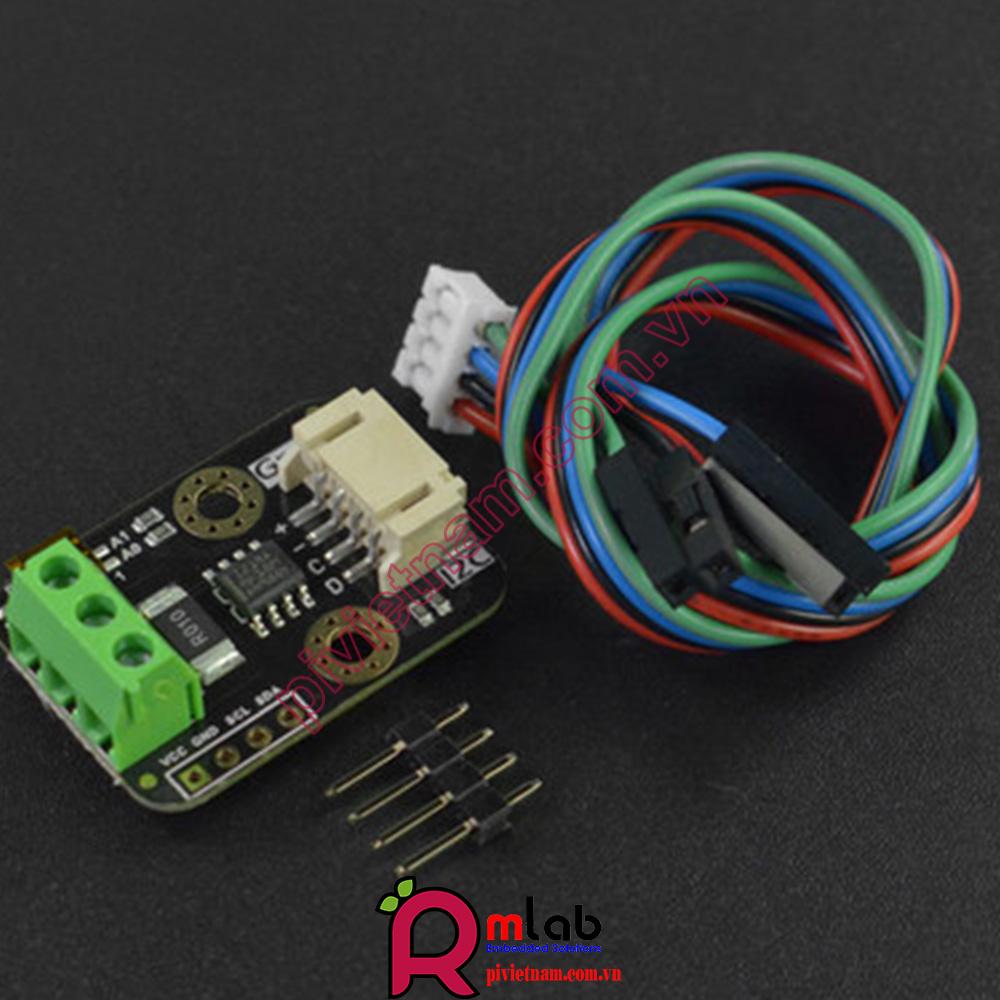

Module đo công suất điện DC – I2C Digital Wattmeter INA219

Sản phẩm được nhập khẩu chính hãng từ DFRobot

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật về cảm biến : 0866.828.846

Tư vấn kỹ thuật Module khác : 0862.628.846 or 0862.998.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT VÀ ĐẶT HÀNG TRỰC TIẾP

Giới thiệu

Module đo công suất điện DC – I2C Digital Wattmeter INA219 là module đo công suất điện DC có độ phân giải lớn (high-resolution), độ chính xác cao (high-precision) và dải đo rộng (large-scale measurement), có thể đo điện áp (the voltage), dòng điện (the current) và công suất điện (the power) của các thiết bị điện DC dưới 26V, 8A và sai số tương đối (the maximum relative error) tối đa ± 0,2% (cần hiệu chuẩn trước khi đo - A simple manual calibration is required before usage).

Module có thể được sử dụng để đo công suất tiêu thụ hoặc đánh giá tuổi thọ pin của: hệ thống pin năng lượng mặt trời, pin, động cơ, bộ điều khiển hoặc module điện tử.

Module sử dụng chip giám sát dòng điện/công suất không nhiệt độ TI INA219 và điện trở lấy mẫu hợp kim 10mΩ công suất cao 2W độ trôi nhiệt độ thấp. Độ phân giải điện áp và dòng điện có thể đạt lần lượt là 4mV và 1mA. Trong điều kiện đo toàn thang đo, sai số tương đối lớn nhất của phép đo điện áp và dòng điện thấp hơn ± 0,2%. Thiết bị cũng cung cấp bốn địa chỉ I2C có thể được cấu hình thông qua công tắc 2P DIP. Mô-đun đo chính xác dòng điện cao hai chiều (dòng điện chạy qua nguồn điện hoặc cực dương của pin), đặc biệt hữu ích trong các ứng dụng đo năng lượng mặt trời hoặc pin, nơi pin cần được sạc và xả. Trạng thái này có thể được xác định đơn giản bằng số đọc dòng điện dương hoặc âm. Trong các ứng dụng động cơ, Dòng điện có thể được theo dõi trong thời gian thực bằng cách theo dõi xem dòng điện động cơ có quá lớn do quá tải hay không. Ngoài ra, bạn có thể sử dụng module này để đo mức tiêu thụ điện năng của các module điện tử khác nhau hoặc toàn bộ dự án để đánh giá thời lượng pin.

Đặc điểm

- Điện áp đầu vào (VCC): 3.3V ~ 5.5V

- Phạm vi điện áp (IN + hoặc IN- so với GND) (Voltage Range): 0 ~ 26 V

- Độ phân giải điện áp (Voltage Resolution): 4 mV

- Sai số tương đối điện áp (Voltage Relative Error): <± 0.2% (sai số điển hình)

- Phạm vi dòng điện (Current Range): 0 ~ ± 8A (Dòng hai chiều)

- Độ phân giải dòng điện (Current Resolution): 1mA

- Sai số tương đối dòng điện (Current Relative Error): <± 0.2% (Yêu cầu hiệu chuẩn thủ công)

- Phạm vi công suất (Power Range): 0 ~ 206 W

- Độ phân giải công suất (Power Resolution): 20 mW (Hardware) / 4 mW (Software)

- Dòng điện tĩnh (Quiescent Current): 0.7 mA

- Giao diện kết nối: Gravity I2C (mức logic: 0-3.3V)

- Địa chỉ I2C: Bốn tùy chọn 0x40; 0x41; 0x44; 0x45

- Kích thước: 30.0mm * 22.0mm

- Trọng lượng: 4g

Ứng dụng

+ Quản lý điện mặt trời (Solar Power Management)

+ Đo tuổi thọ pin (Battery Fuel Gauge)

+ Đánh giá nguồn điện cho các module điện tử (Electronic Module Power Evaluation)

Sơ đồ kết nối

Gravity: Sơ đồ kết nối Wattmeter kỹ thuật số I2C (Arduino UNO)

Gravity: Sơ đồ kết nối Wattmeter kỹ thuật số I2C với Arduino UNO

Gravity: Sơ đồ kết nối Wattmeter kỹ thuật số I2C (Raspberry Pi 3B)

Gravity: Sơ đồ kết nối Wattmeter kỹ thuật số I2C với Raspberry Pi 3B

Đo điện năng tiêu thụ của Trọng lực: Máy đo pH

Đo điện năng tiêu thụ

Giám sát mức tiêu thụ điện năng của bảng điều khiển năng lượng mặt trời, pin và đầu ra của hệ thống năng lượng mặt trời

Giám sát mức tiêu thụ điện năng của bảng điều khiển năng lượng mặt trời , pin và đầu ra của hệ thống năng lượng mặt trời
