Hiện nay, mạng diện rộng công suất thấp (LPWAN) thích hợp cho các thiết bị gửi một lượng dữ liệu nhỏ qua một khoảng cách lớn, sau khi được chuẩn hóa bởi 3GPP là 1 tổ chức chuẩn hóa các thông tin di động, đã được các nhà mạng viễn thông trên thế giới thử nghiệm và ứng dụng mạnh mẽ.

Trong khi các nhà mạng ở Mỹ chú ý hơn đến LTE- M ( một công nghệ trong LPWAN ) giúp trao đổi dữ liệu dễ dàng và chỉ cần nâng cấp cơ sở hạ tầng không nhiều, thì các nhà mạng ở châu Âu và Trung Quốc lại chú ý đến (NB-IOT) nơi mà chi phí thấp hơn và quy trình đơn giản hơn.

Tuy nhiên rất nhiều nhà mạng trên thế giới đều khẳng định sẽ triển khai cả 2 công nghệ LTE-M và NB-IOT trong hệ thống của họ.

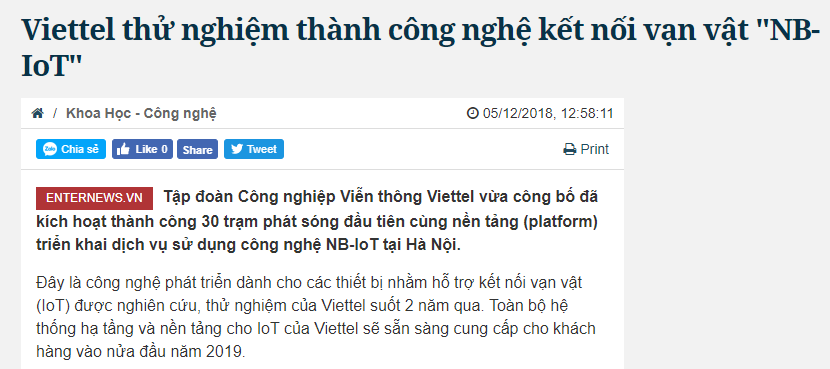

Ở Việt Nam cũng bắt đầu tiến hành thử nghiệm cho 2 công nghệ này, đặc biệt là NB-IOT , đặc biệt nhà mạng Viettel đã thử nghiệm thành công và sắp có những ứng dụng vào thực tiễn :

 Ở bài này chúng tôi sẽ giới thiệu cho các bạn 1 số điều cơ bản về NB-IOT cũng như 1 modlue có thể sử dụng NB-IOT phù hợp với băng tần viễn thông 2G/3G/4G ở Việt Nam

NB-IOT ( Narrowband Internet Of Thing) là 1 tiêu chuẩn được 3GPP (viết tắt tên tiếng Anh của cụm từ Third Generation Partnership Project - 3GPP là một sự hợp tác giữa các nhóm hiệp hội viễn thông) sử dụng trong các mạng LPWAN (Mạng diện rộng năng lượng thấp)

NB-IoT tập trung vào việc phủ sóng indoor, hạ giá thành thiết bị, tăng tuổi thọ pin và cho phép một lượng lớn các thiết bị có thể kết nối tới mạng . NB-IoT có thể triển khai trong băng tần dành cho LTE bằng cách sử dụng một sóng mang LTE thông thường hoặc sử dụng phổ tần ở băng bảo vệ của LTE hoặc triển khai trên băng tần độc lập dành riêng. Băng tần GSM  là một trong những băng tần rất phù hợp cho triển khai NB-IoT.

            NB-IOT :

             +Thích hợp cho thiết bị đứng yên, không tốt cho những thiết bị theo dõi GPS đường dài

             +Sử dụng ít băng thông, truyền dư liệu nhỏ

             +Tính xuyên thấu lớn

             + Không thích hợp cho những cảnh báo tức thời

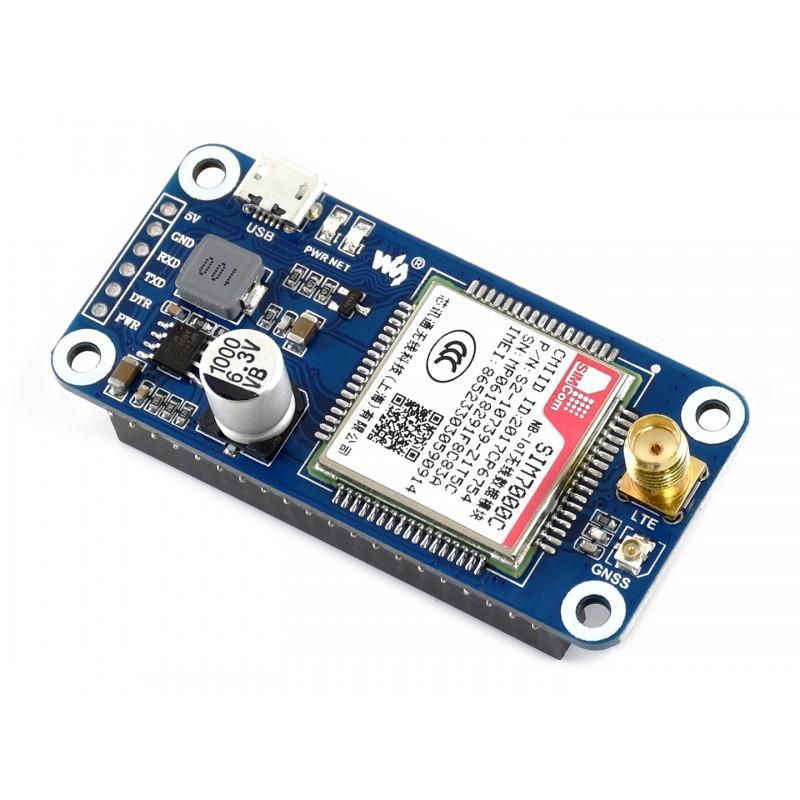

TỔNG QUAN SẢN PHẨM

     + Có khả năng giao tiếp qua : NB-IOT, eMTC, EDGE, GPRS, GNSS

     + NB-IOT và eMTC là những công nghệ truyền thông đăng phát triển với LTE(4G), với các ưu điểm năng lượng thấp, chi phí thấp, vùng phủ sóng rộng ..., ứng dụng cho các thiết bị thông minh, điều khiển tư xa, giám sát từ xa , sức khỏe  điện  tử.... Trong khi GMS/GPRS và EDGE  là các công nghệ 2G/2.5G truyền thống có khả năng gửi SMS và các công nghệ không dây khác

     + Do đó Sim7000C NB-IOT HAT là một sự lựa chọn lý tưởng cho giao tiếp, định vị với công nghệ mới

TÍNH NĂNG, ĐẶC ĐIỂM

     + Tương thích với Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+

     + Hỗ trợ TCP, UDP, PPP, HTTP,FTP, MQTT,SMS, Mail, v..v

     + Hỗ trợ định vị GNSS ( GPS, GLONASS, BeiDou )

     + Cổng USB kiểm tra các lệnh AT, lấy dữ liệu vị trí

     + Cấu hình chân UART để kết nối mở rộng với Arduino/STM32

     + Mức điện áp mặc định 3.3 V, có thể chuyển đổi lên 5V

     + Khe cắm thẻ sim, hỗ trợ cả sim thưởng và thẻ NB-IOT

     + Đèn led 2x thông báo trạng thái

     + Tốc đô truyền tín hiệu : 300pbs-368640pbs

     + Điều khiển qua tập lệnh AT(3GPP TS 27.007, 27.005 và các lệnh AT được SIMCom tăng cường)

     + Hỗ trợ SIM application Toolkit :SAT Class 3, GSM 11.14 Release 98, USAT)

     + Có thể kết hợp với nhiều module  (ví dụ cho Raspberry Pi / Arduino / STM32)

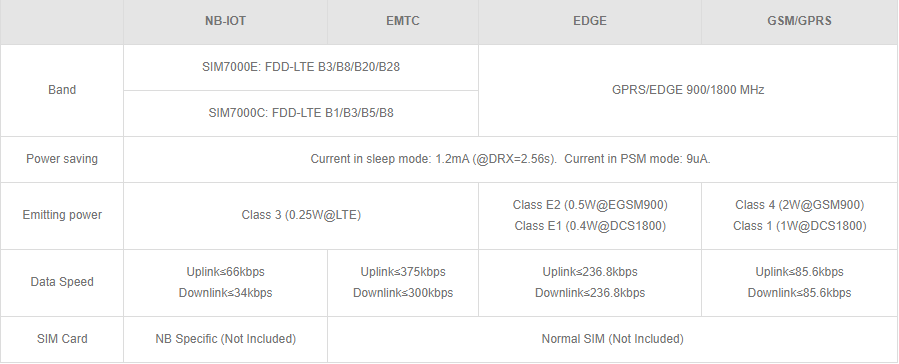

THÔNG SỐ TRUYỀN THÔNG

THÔNG SỐ GNSS

     +Receiver type

        16-channe

        C/A code

     +Sensitivity

        Tracking: -162 dBm (GPS)/-157 dBm (GLONASS)/TBD (BD)

        Cold starts: -148 dBm

     + Time-To-First-Fix

        Cold starts: <35s

        Hot starts: <1s

     + Accuracy

        Position: <2.5m CEP

THÔNG SỐ KHÁC

     + Nguồn cung cấp : 5V

     + Điện áp hoạt động : 5V/ 3.3V ( Mặc định 3.3v)

     + Chế độ tiết kiệm năng lượng : 9 uA

     + Nhiệt độ hoạt động : -40^oC đến 85^oC

     + Nhiệt độ bảo quản : -45^oC đến 90^oC

     + Kích thước : 30.2 x65 mm

     + Nặng 0.132 kg

SẢN PHẨM BAO GỒM :

      + SIM7000C NB-IoT HAT x1

     + GSM Antenna x1

     + GPS External Antenna (B) x1

     + USB type A cùng cáp x1

     + Ốc vít RPi (2 chiếc ) x1

Tài liệu : www.waveshare.com/wiki/SIM7000C_NB-IoT_HAT
