SIM7600E-H 4G HAT là module định vị truyền thông và GNSS 4G / 3G / 2G, hỗ trợ LTE CAT4 lên đến 150Mbps để truyền dữ liệu đường xuống. nó là tiêu thụ điện năng khá thấp.

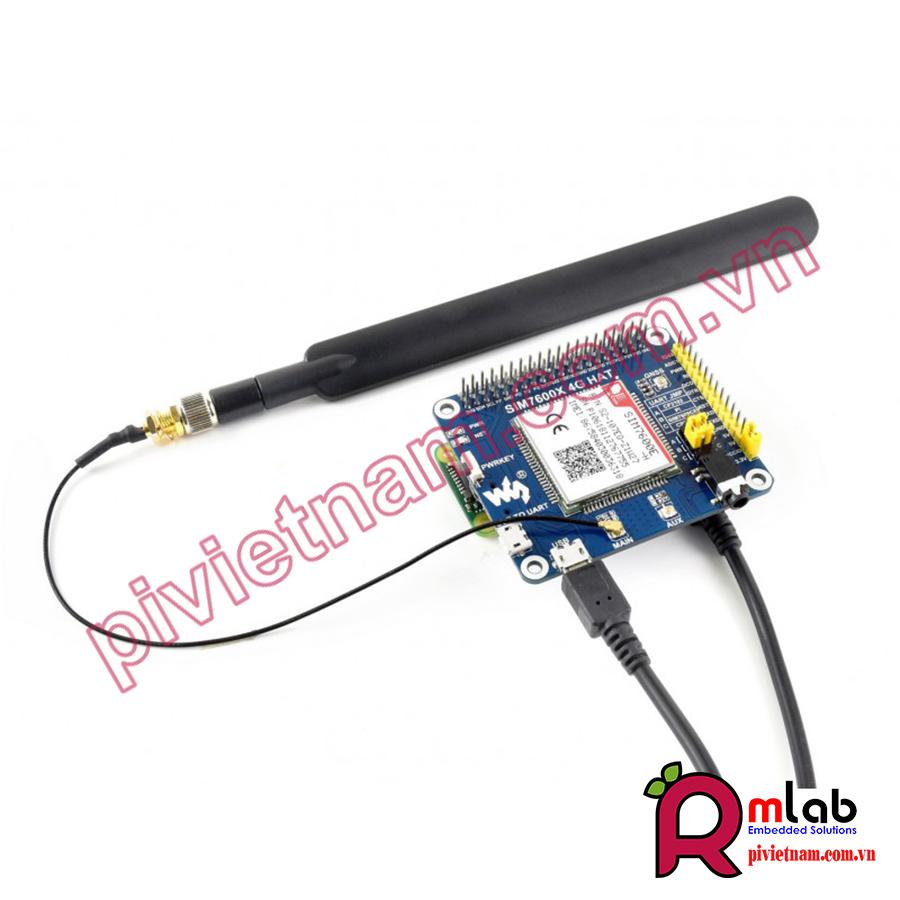

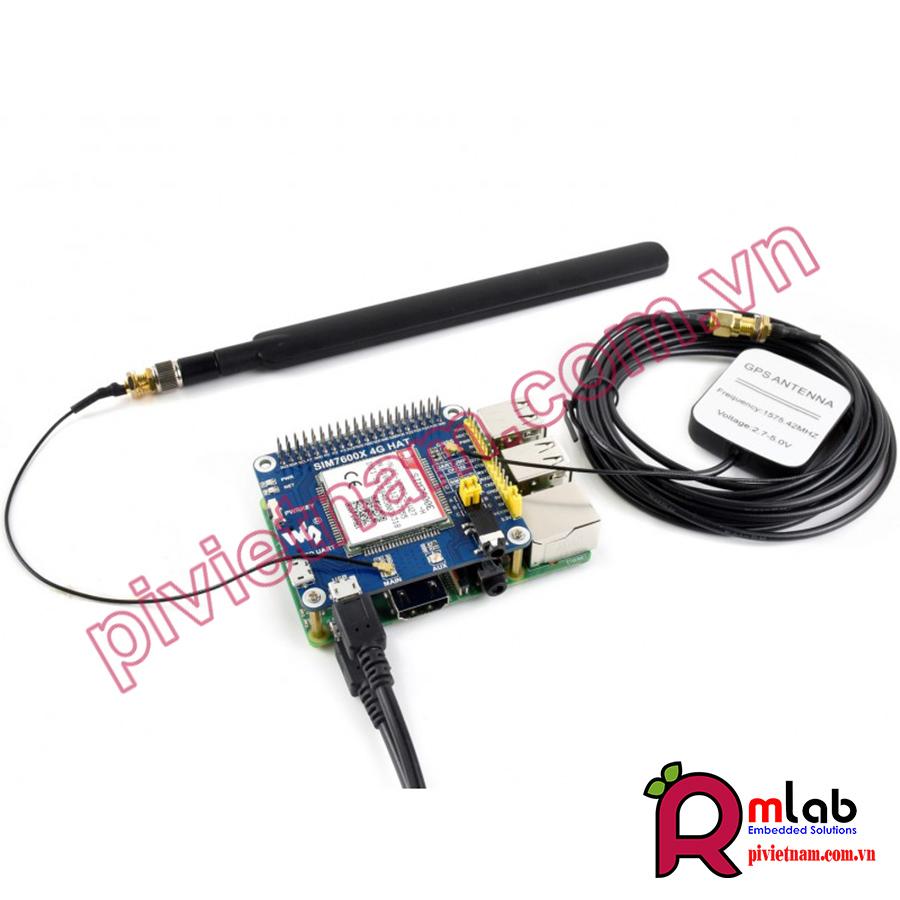

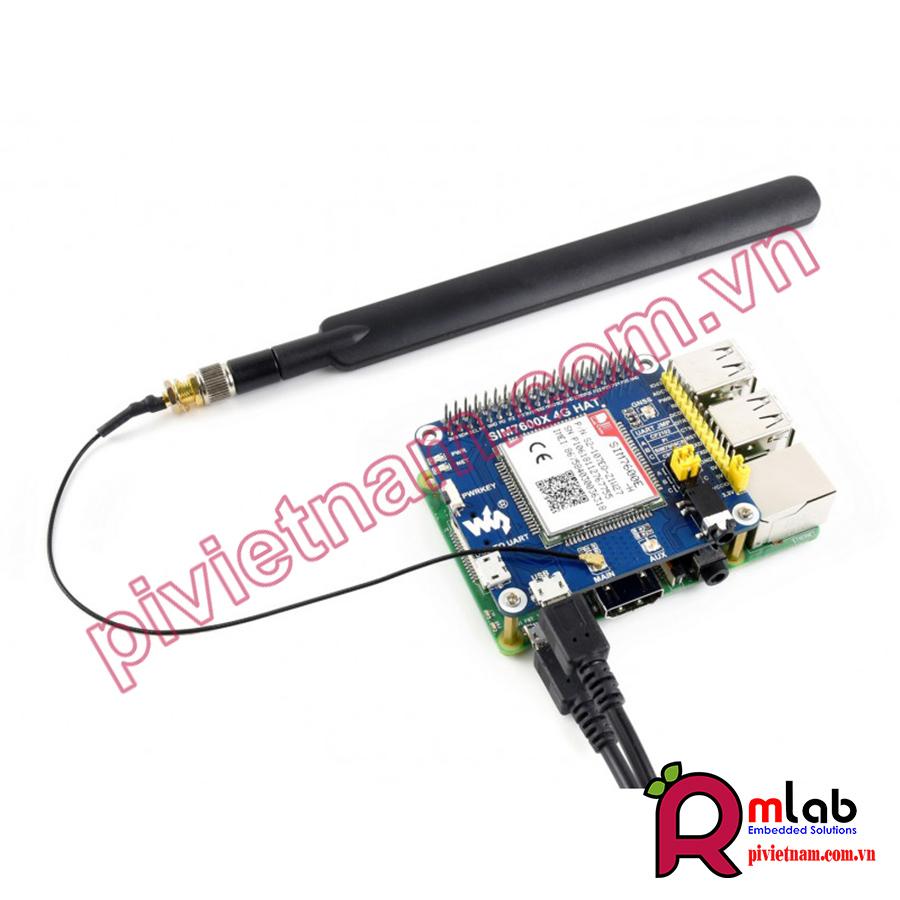

Bạn có thể kết nối mô-đun 4G này với máy tính để lướt Internet hoặc gắn nó vào Raspberry Pi để kích hoạt các chức năng như kết nối tốc độ cao 4G, liên lạc không dây, gọi điện thoại, gửi SMS, định vị toàn cầu, v.v.


ĐẶC ĐIỂM, TÍNH NĂNG


+ Tiêu đề mở rộng Raspberry Pi 40PIN GPIO tiêu chuẩn, hỗ trợ bo mạch Raspberry Pi, Jetson Nano

+ Hỗ trợ quay số, gọi điện thoại, SMS, mail, TCP, UDP, DTMF, HTTP, FTP, v.v.

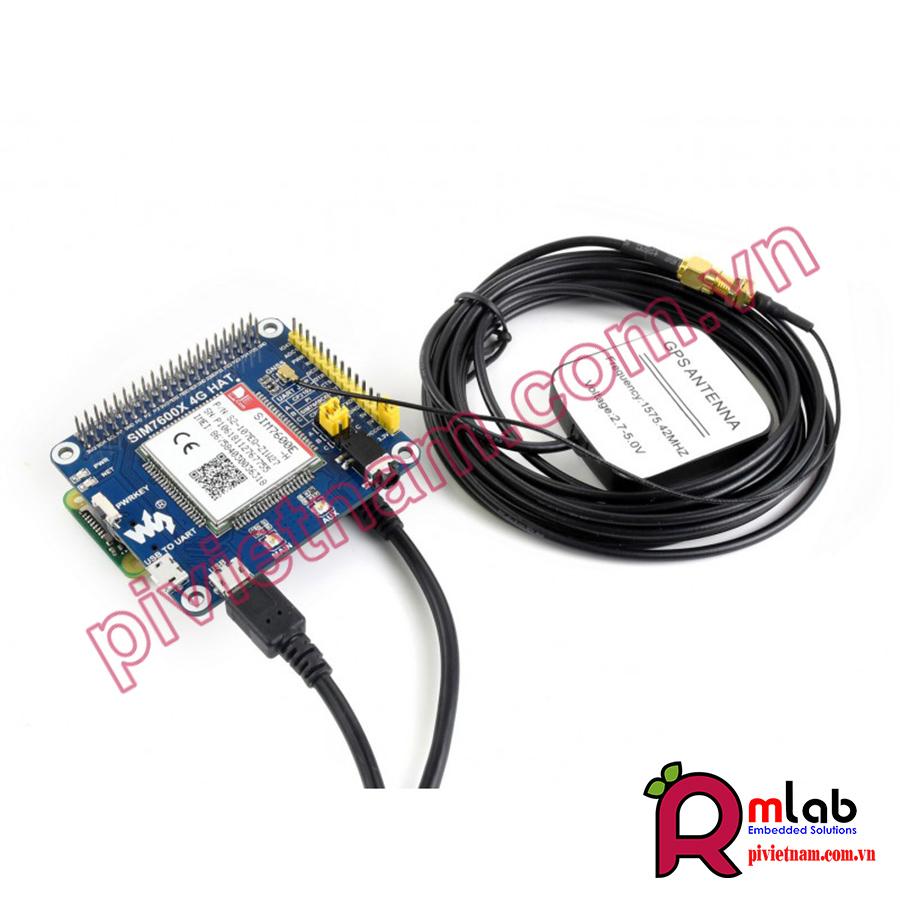

+ Hỗ trợ định vị trạm gốc GPS, BeiDou, Glonass, LBS

+ Giao diện USB trên bo mạch, để kiểm tra Lệnh AT, nhận dữ liệu định vị GPS, v.v.

+ Bộ chuyển đổi USB sang UART CP2102 trên bo mạch, để gỡ lỗi nối tiếp

+ Các chân điều khiển UART đột phá, để kết nối với các bo mạch chủ như Arduino / STM32

+ Khe cắm thẻ SIM, hỗ trợ thẻ SIM 1.8V / 3V

+ Khe cắm thẻ TF để lưu trữ dữ liệu như tệp, tin nhắn, v.v.

+ Giắc âm thanh trên bo mạch và bộ giải mã âm thanh để thực hiện cuộc gọi điện thoại

+ Đèn LED 2x, dễ theo dõi trạng thái làm việc

+ Bộ dịch điện áp trên bo mạch, điện áp hoạt động có thể được cấu hình thành 3,3V hoặc 5V thông qua jumper

+ Tốc độ truyền: 300bps ~ 4Mbps (mặc định: 115200bps)

+ Tự động baudrate: 9600bps ~ 115200bps

+ Điều khiển thông qua các lệnh AT (bộ lệnh 3GPP TS 27.007, 27.005 và V.25TER)

+ Hỗ trợ bộ công cụ ứng dụng SIM: SAT Class 3, GSM 11,14 Phiên bản 99, USAT

+ Đi kèm với tài nguyên phát triển và hướng dẫn sử dụng (ví dụ cho Raspberry Pi / Jetson Nano / Arduino / STM32)


THÔNG SỐ KỸ THUẬT TRUYỀN THÔNG



THÔNG SỐ KỸ THUẬT GNSS


+ Loại máy thu

- 16 kênh

- Mã C / A

+ Nhạy cảm

- Theo dõi: -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BD)

- Bắt đầu lạnh: -148 dBm

+ Time-To-First-Fix (không khí mở)

- Bắt đầu lạnh: <35s

- Bắt đầu nóng: <1s

+ Sự chính xác

- Vị trí: <2,5m CEP


THÔNG SỐ KỸ THUẬT SMS


+ Tin nhắn

- Các loại được hỗ trợ: MT, MO, CB, Văn bản, PDU

- Lưu trữ: Thẻ USIM và ME (mặc định)

+ Tính năng âm thanh

- Hỗ trợ khử tiếng vang

- Hỗ trợ giảm tiếng ồn

Thông số kỹ thuật khác

+ Nguồn điện: 5V

+ Điện áp hoạt động: 5V / 3.3V (được cấu hình qua jumper)

+ Nhiệt độ hoạt động: -30 ° C ~ 80 ° C

+ Nhiệt độ bảo quản: -45 ° C ~ 90 ° C

+ Kích thước: 56,21mm x 65,15mm

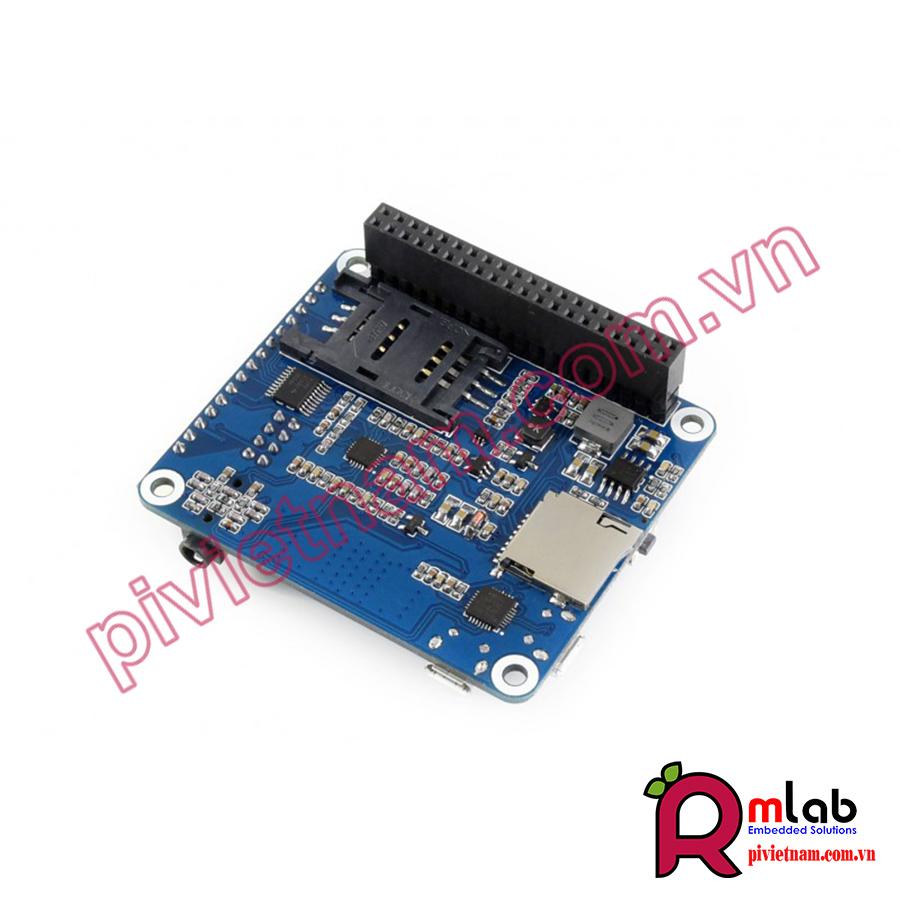

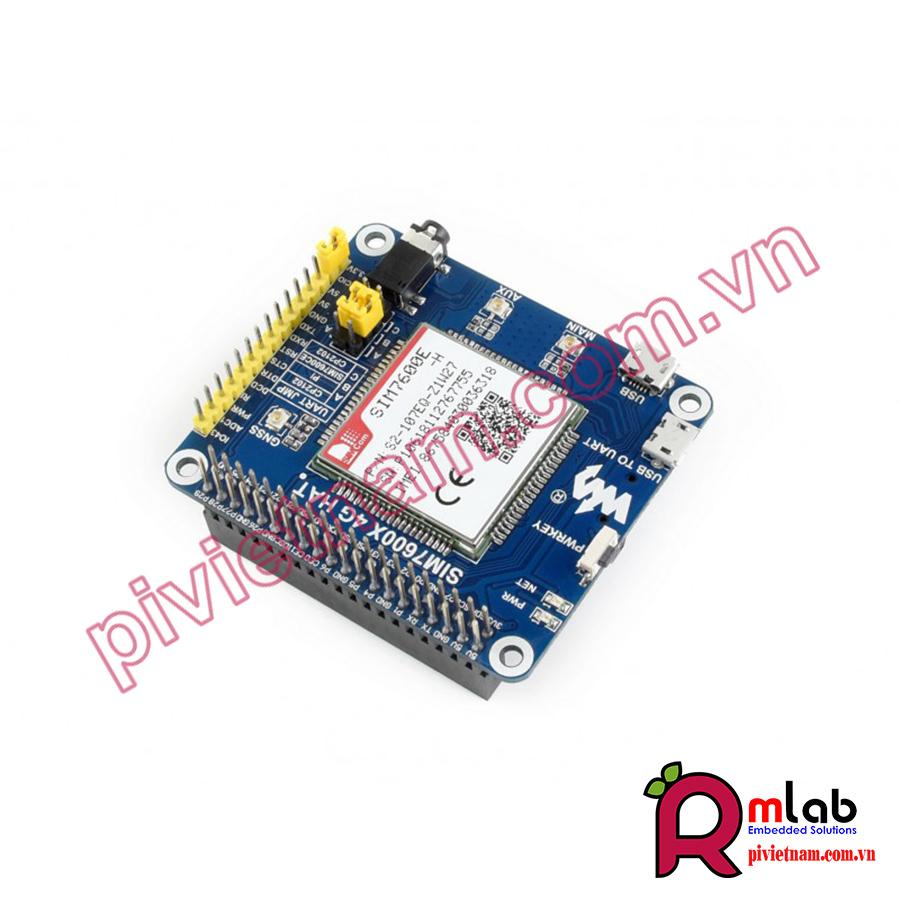

CẤU TẠO BOARD MẠCH


1. SIM7600E-H

2. Bộ chuyển đổi USB sang UART CP2102

3. Bộ giải mã âm thanh NAU8810

4. Bộ dịch điện áp TXS0108EPWR: dịch 3,3V / 5V thành 1,8V

5. hip điện MP2128DT

6. Chip điện MP1482

7. Tiêu đề GPIO Raspberry Pi: để kết nối với Raspberry Pi

8. Giao diện điều khiển SIM7600: để kết nối với các bo mạch chủ như Arduino / STM32

10. Khe cắm thẻ SIM: hỗ trợ thẻ SIM 1.8V / 3V

11. Khe cắm thẻ TF: cho phép lưu trữ tệp / SMS / ...

12. Giắc cắm tai nghe / mic 3,5mm

13. Giao diện USB: để kiểm tra các lệnh AT, nhận dữ liệu định vị GPS, v.v.

14. Giao diện USB to UART: để gỡ lỗi nối tiếp hoặc đăng nhập vào Raspberry Pi

15. Đầu nối ăng ten MAIN

16. Đầu nối ăng ten AUX

17. Đầu nối ăng ten GNSS

18. Công tắc điện

19. Chỉ báo trạng thái mạng

20. Chỉ số sức mạnh

21. Jumper chọn điện áp hoạt động:
- VCCIO - 3.3V: đặt điện áp hoạt động là 3.3V
- VCCIO - 5V: đặt điện áp hoạt động là 5V

22. Trình chọn lựa UART:
A: truy cập Raspberry Pi qua USB đến UART
B: điều khiển SIM7600 bằng Raspberry Pi
C: điều khiển SIM7600 qua USB sang UART


KÍCH THƯỚC



TÀI LIỆU THAM KHẢO


Wiki: www.waveshare.com/wiki/SIM7600E-H_4G_HAT
