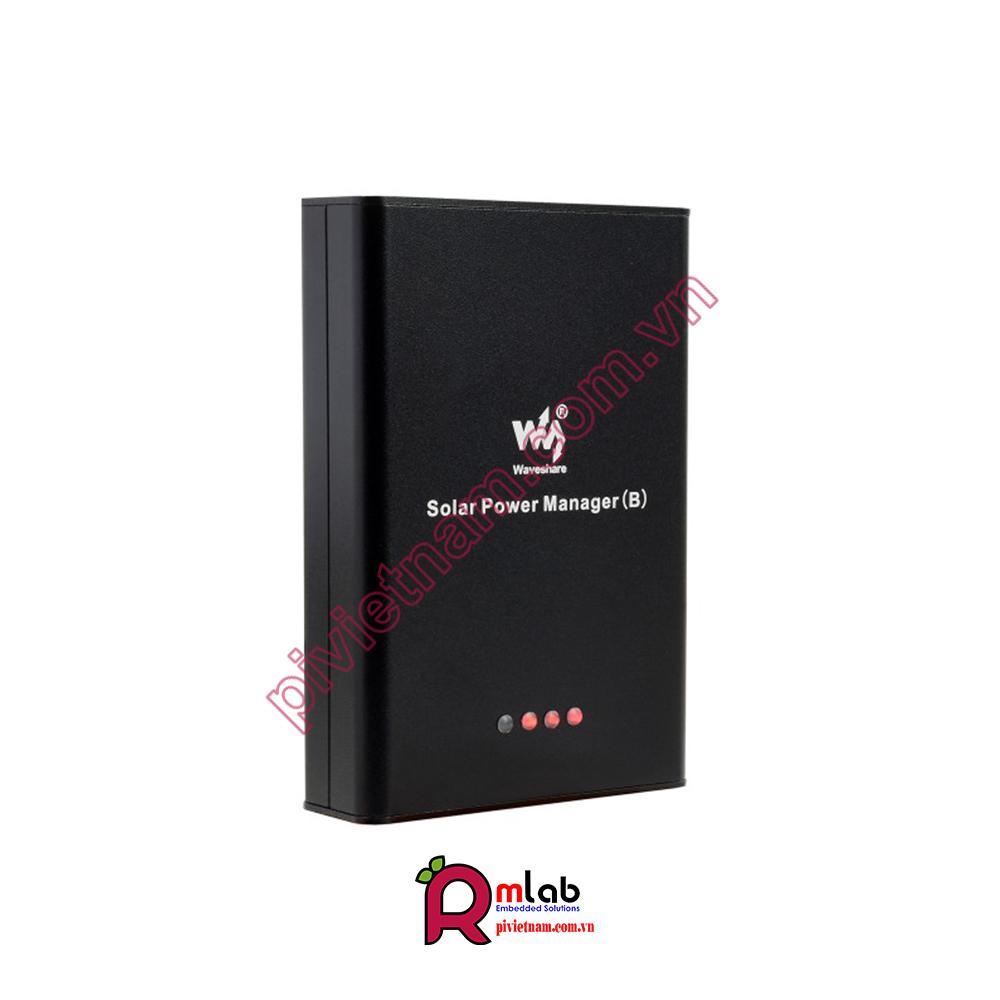

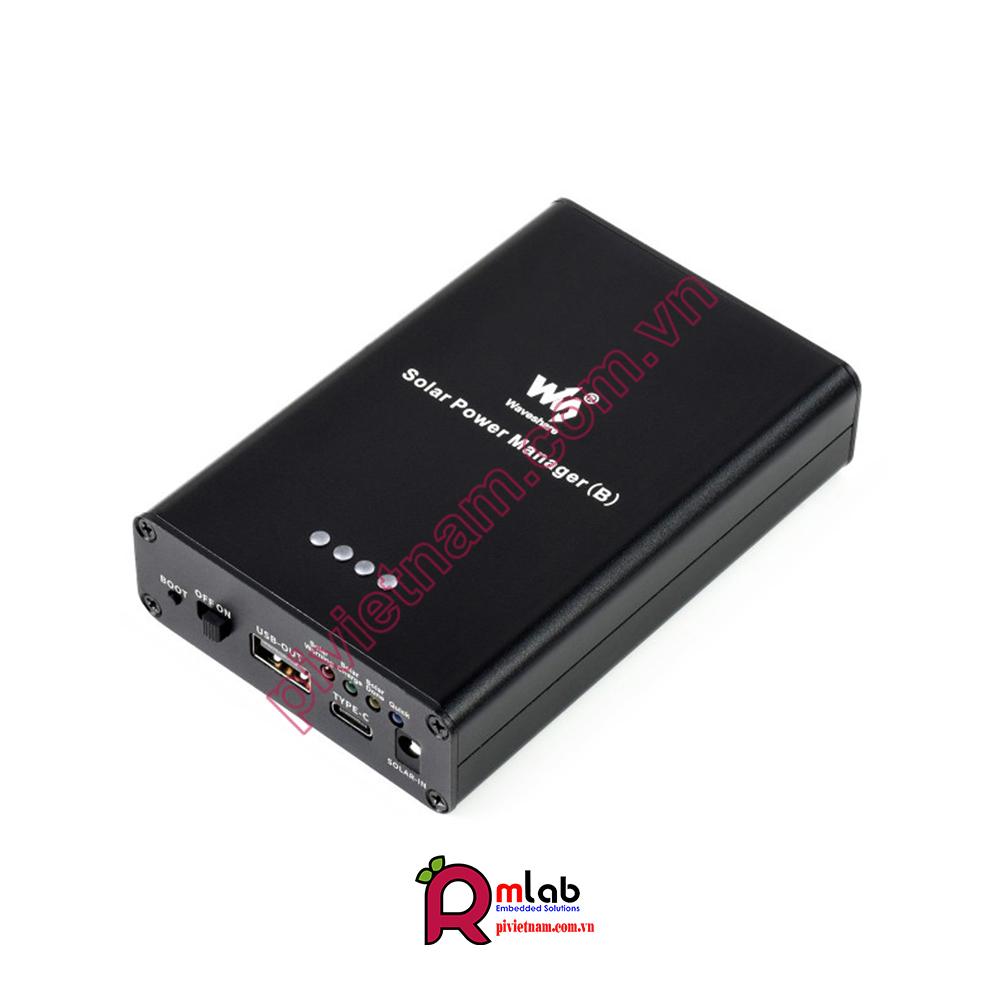

Solar Power Manager (B), Embedded 10000mAh Rechargeable Li-Po Battery, Multi Protection Circuits
SOLAR POWER MANAGER
Tương thích với 6V~24V Solar Panels, Tích hợp 10000mAh Li-po Battery
Có khả năng sạc lại từ Tấm PIN Năng Lượng Mặt trời (Solar Panel) hoặc TYPE-C Power Adapter
Điện áp đầu ra 5V-3A
Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua tại MLAB tại link: (link đặt hàng)
ĐẶC ĐIỂM, TÍNH NĂNG
Solar Power Manager (B) được thiết kế tương thích với Solar Panels (Tấm PIN năng lượng mặt trời) có dải điện áp từ 6V~24V. Với khả năng sạc lại PIN Li-Po 3.7V thông qua Solar Panels hoặc kết nối nguồn USB TYPE-C với điện áp đầu ra 5V-3A ( Hỗ trợ các giao thức như : PD/QC/FCP/PE/SFCP).
Module có chức năng và nhiều mạch bảo vệ, do đó nó có thể tiếp tục hoạt động với hiệu suất cao, ổn định và an toàn. Nó phù hợp với việc sử dụng năng lượng mặt trời, các ứng dụng IoT công suất thấp và các dự án bảo vệ môi trường khác.
- Hỗ trợ chức năng MPPT (Maximum Power Point Tracking), tối đa hóa hiệu quả làm việc của Solar Panel
- Sạc lại PIN một cách linh hoạt : Sạc từ Solar Panel hoặc USB TYPE_C Power Adapter.
- Tương thích với Solar Panels 6V~24V, DC-002 jack input hoặc screw terminal input (dưới dạng bắt vít)
- MPPT SET switch được tích hợp trên Bo mạch, giúp bạn lựa chọn mức đóng với các mức đầu vào để cải thiện hiệu quả sạc.
- Tích hợp tụ điện bằng nhôm và tụ gốm SMD, giảm gợn sóng - "reducing the ripple" giúp hiệu suất ổn định hơn.
- PH2.0 battery connector, với PIN sạc Li-po 10000mAh 3.7V có thể sạc lại.
- Đèn LED thông báo trạng thái làm việc của Solar Power và PIN
- Nhiều mạch bảo vệ : sạc quá mức / xả quá mức / chống ngược / quá nhiệt / quá dòng mang lại sự ổn định và an toàn khi sử dụng
THÔNG SỐ KỸ THUẬT
| SOLAR POWER MANAGER | SOLAR POWER MANAGER (B) | |
|---|---|---|
| SOLAR IN | 6V ~ 24V | 6V ~ 24V (18V by default) |
| RECHARGING | Solar panel, power adapter, USB | |
| BATTERY | 3.7V 850mAh 14500 Li-ion battery (NOT included) | 3.7V 10000mAh Li-po battery |
| USB INPUT | 5V (Micro USB) | 5V (TYPE-C, with PD quick charge support) |
| 5V OUTPUT | 5V / 1A (USB OUT, pin header) | 5V / 3A (USB-OUT, TYPE-C) |
| RECHARGING CUTOFF VOLTAGE | 4.2V ± 1％ | |
| OVER DISCHARGING PROTECTION VOLTAGE | 2.9V ± 1％ | |
| SOLAR PANEL RECHARGING EFFICIENCY | ~78% | |
| USB RECHARGING EFFICIENCY | ~82% | ~93% |
| BATTERIES BOOST OUTPUT EFFICIENCY | ~86% | ~92% |
| QUIESCENT CURRENT (MAX) | <2mA | |
| CASE | N/A | Metal case |
| OPERATING TEMPERATURE | -40℃ ~ 85℃ | |
| DIMENSIONS | 65.2 × 56.2 × 22.9mm | 108.0 × 71.0 × 25.2mm |
Với 5 mức điện áp giúp lựa chọn điện áp đầu vào giúp nâng cao hiệu quả làm việc của Solar Panel.
CÁC ỨNG DỤNG

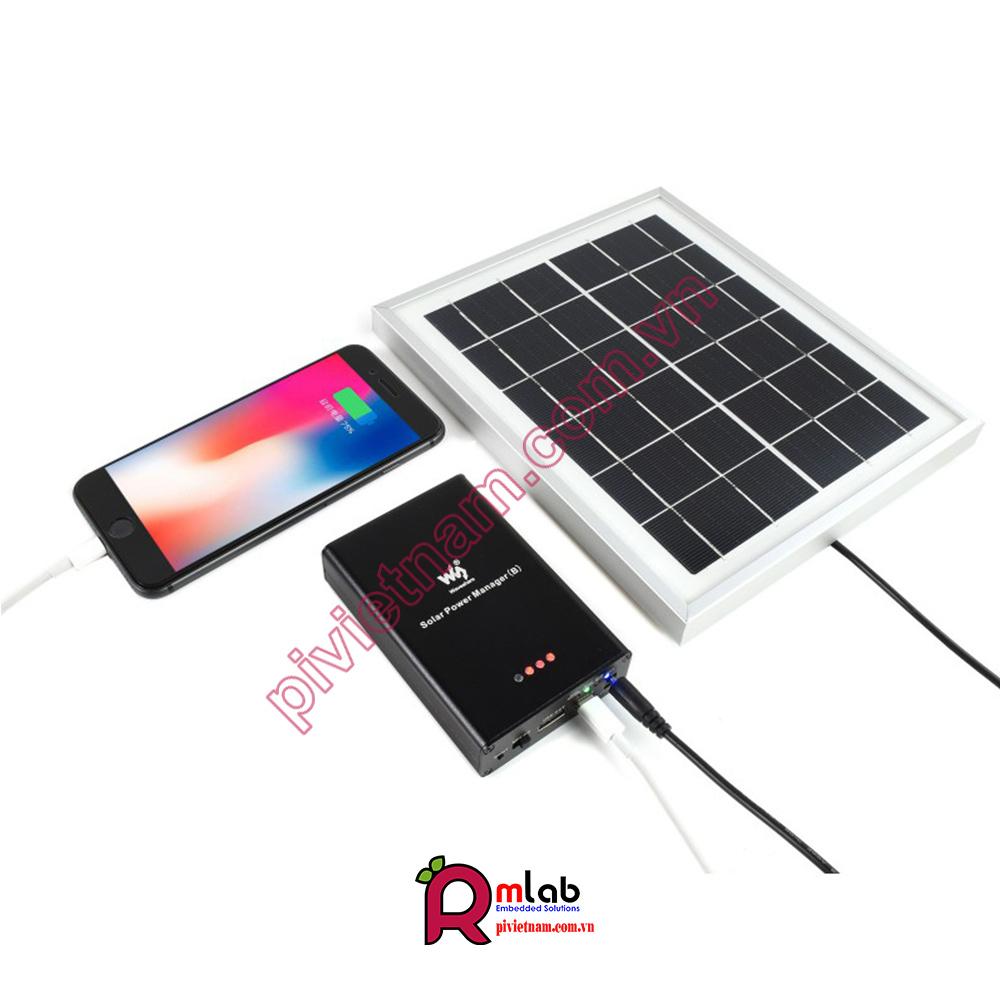

Hệ thống điều khiển sử dụng năng lượng mặt trời cho các MCU như : Raspberry Pi / NVIDIA Jetson Nano/ Arduino...
Hình ảnh chỉ mang tính chất minh họa. Sản phẩm không bao gồm Raspberry Pi, Màn hình hiển thị và Solar Panel
PHÙ HỢP CHO NHIỀU ỨNG DỤNG
Thích hợp cho đèn đường sử dụng Mini Solar, nông nghiệp thông minh hoặc các ứng dụng IOT.

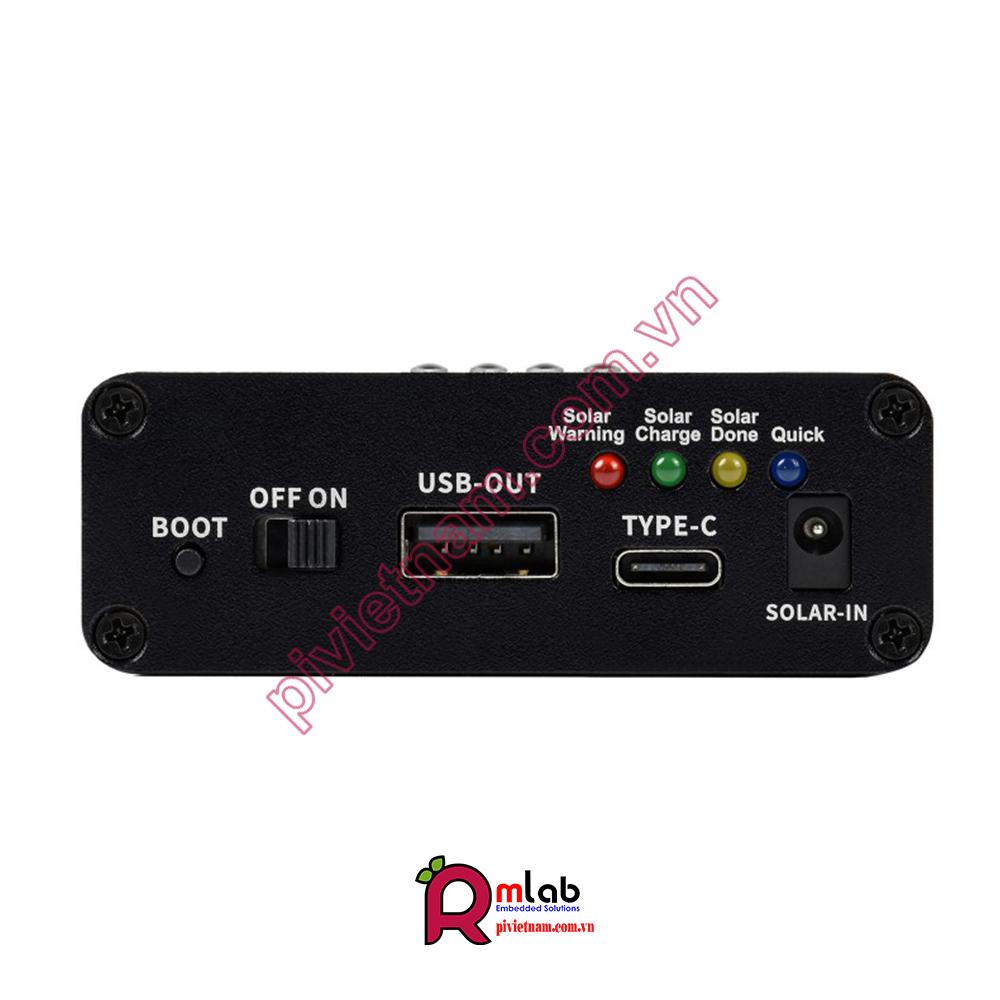

CẤU TẠO CHI TIẾT

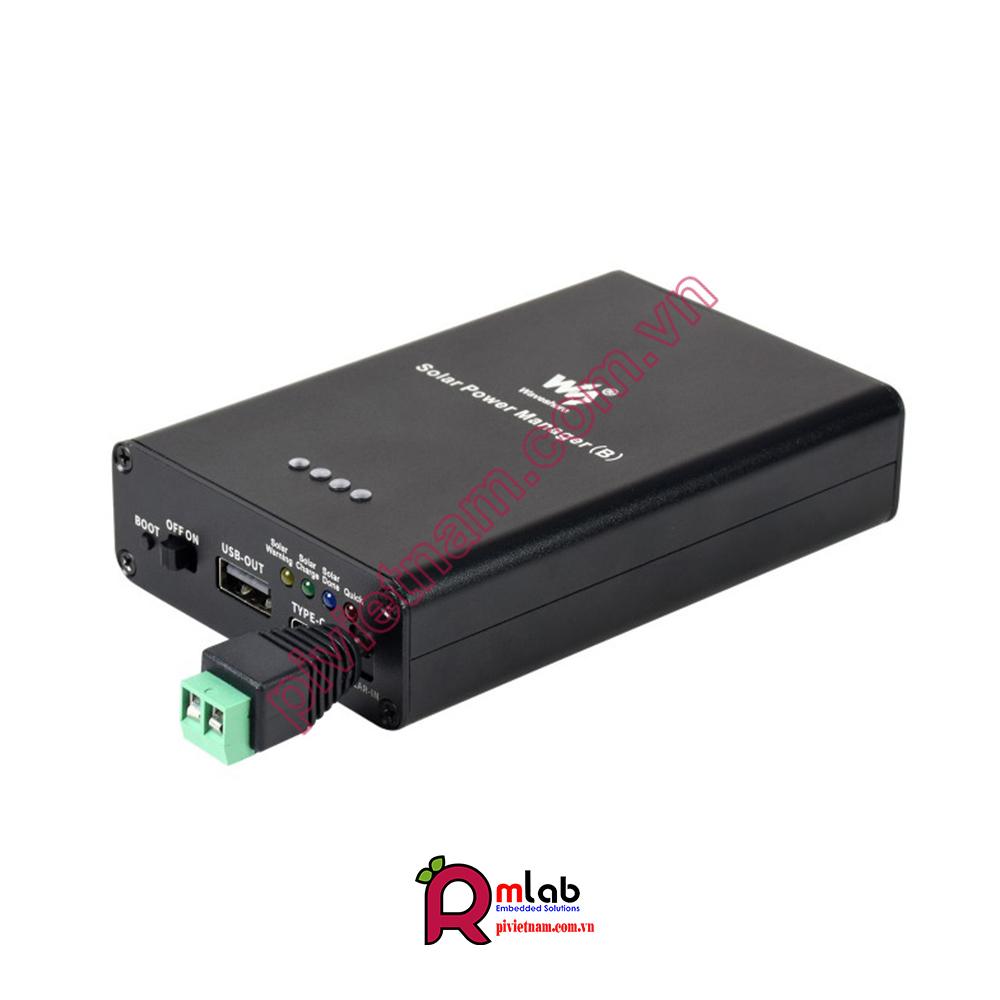

1. Solar panel input
- recharging through DC-002 jack or screw terminal
2. TYPE-C recharging/output port
- supports 5V power adapter for recharging
- supports PD protocol quick charge adapter
- supports PD/QC/FCP/PE/SFCP multi protocols output
3. USB output port
- 5V/3A regulated output
- supports PD/QC/FCP/PE/SFCP multi protocols output
4. Battery on/off switch
5. BOOT button
6. Quick charge indicator
7. Solar panel status indicators
- Solar Warning: lights up if solar panel is reversed
- Solar Charge: lights up when recharging from solar panel
- Solar Done: lights up when the battery is fully recharged
8. Battery life indicators
KÍCH THƯỚC BÊN NGOÀI
TÀI LIỆU THAM KHẢO
Wiki: Solar_Power_Manager_(B)
