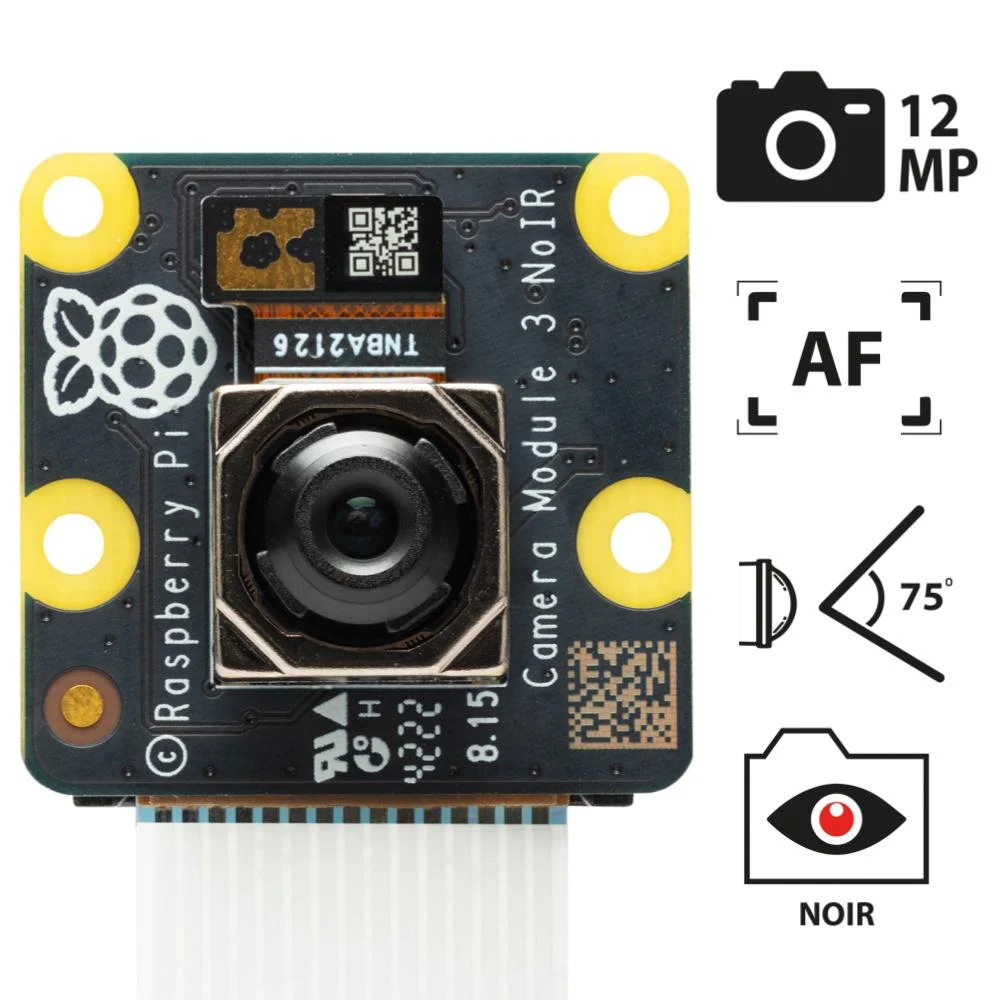

Raspberry Pi Camera Module 3 12MP with Autofocus and HDR

Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua Raspberry Pi Camera Module 3 12MP Autofocus tại MLAB tại link: (link đặt hàng)

*** Hiện tại có đến 4 phiên bản Raspberry Pi Camera Module 3 khác nhau, xin hãy chọn phiên bản trước khi bấm thêm vào giỏ hàng:

Raspberry Pi Camera Module 3, 75º, Visible Light	Raspberry Pi Camera Module 3, 75º, NoIR	Raspberry Pi Camera Module 3, 120º, Visible Light	Raspberry Pi Camera Module 3, 120º, NoIR

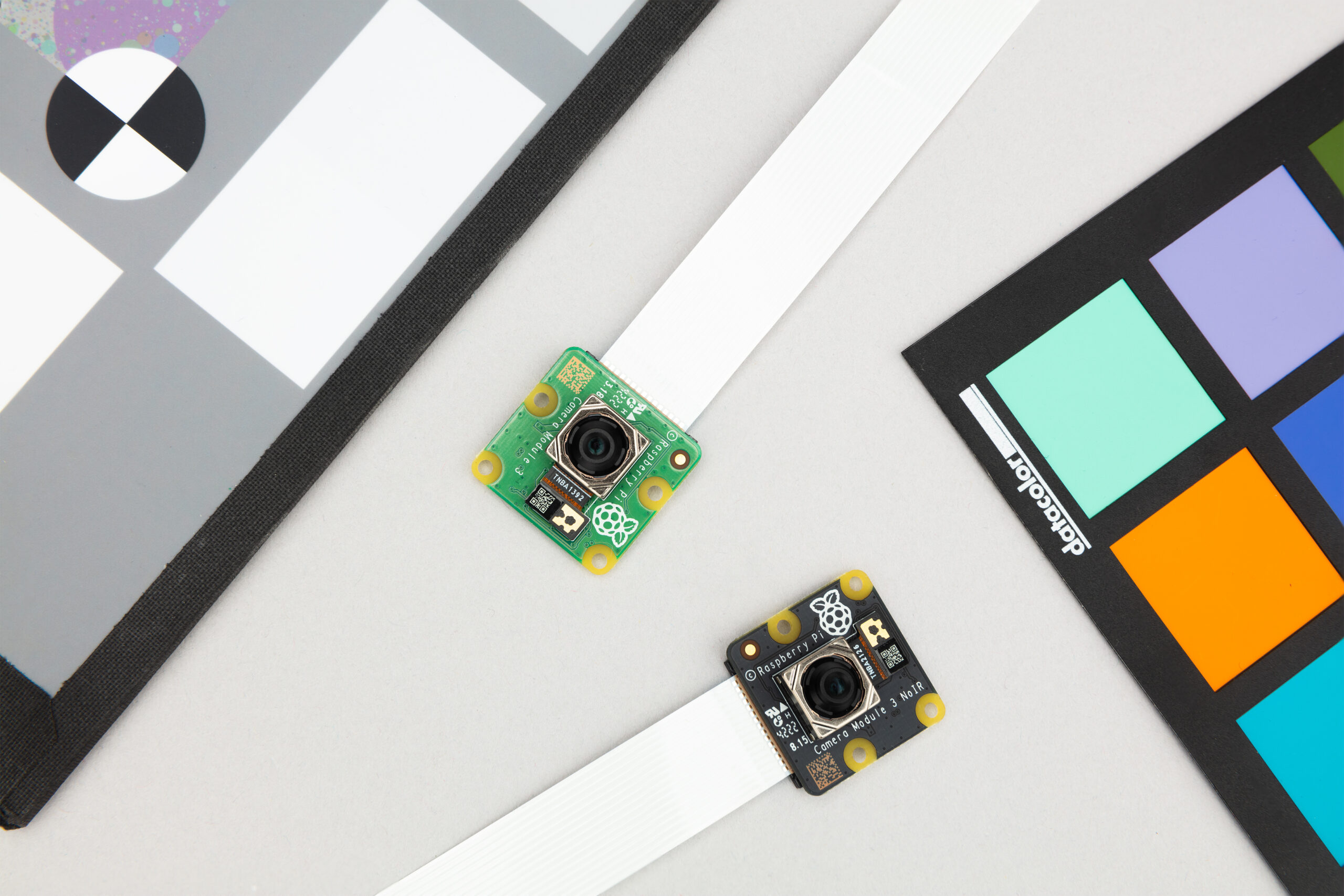

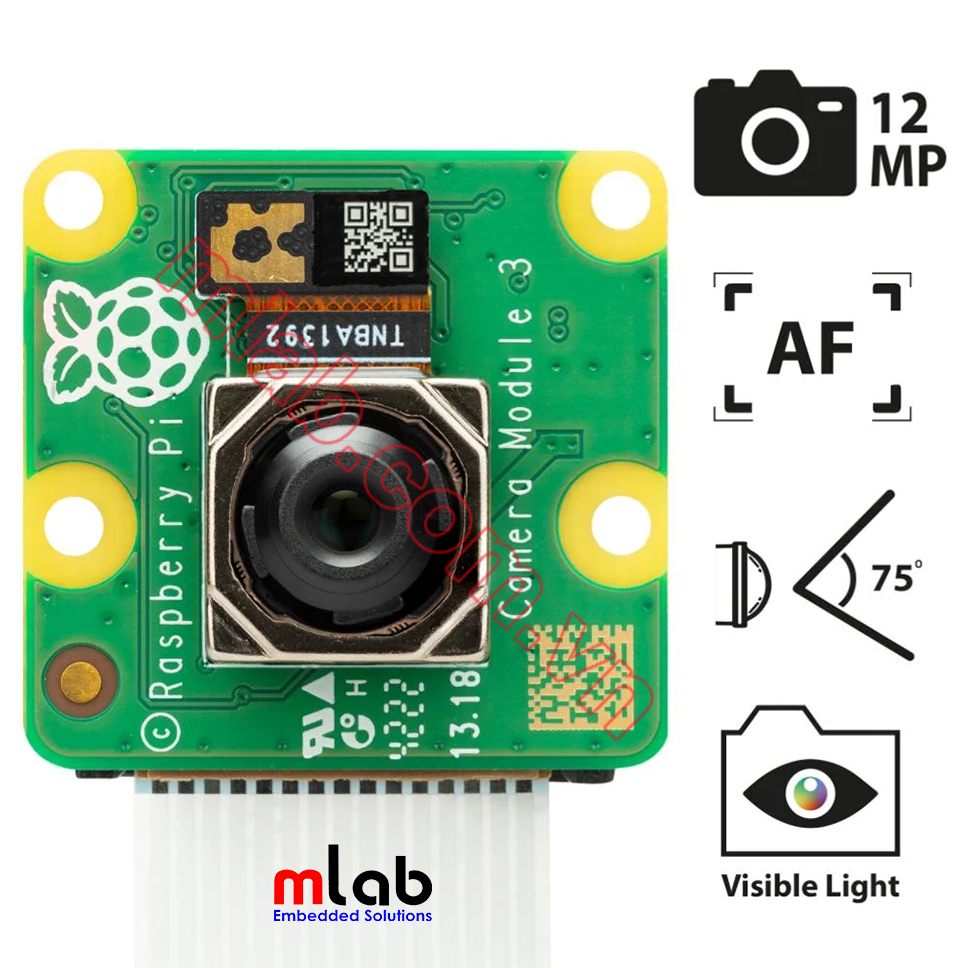

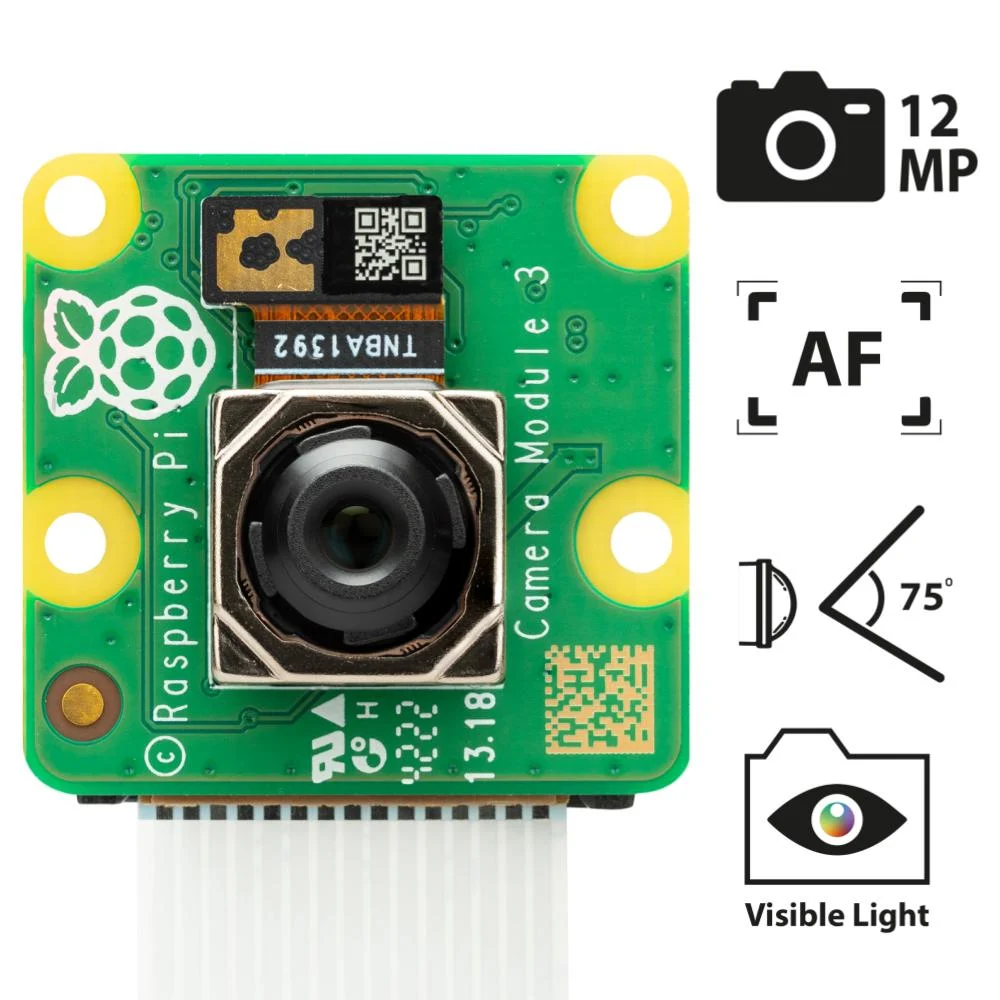

Raspberry Pi Camera Module 3 là phiên bản mới nhất của Raspberry Pi Camera V3 từ Raspberry Pi UK. Sản phẩm này có nhiều cải tiến so với người tiền nhiệm (Raspberry Pi Camera V2):

- Cảm biến SONY IMX708 12MP (megapixel)

- Ống kính tự động lấy nét - Phase Detect Autofocus (PDAF)

- Cải thiện độ nhạy trong điều kiện thiếu sáng

- Hỗ trợ HDR = On-Chip Video High Dynamic Range (HDR)

- Có phiên bản dành riêng cho Visible Light (trong điều kiện có ánh sáng)  và NoIR (không có bộ lọc IR - thích hợp dùng ban đêm)

- Góc nhìn 75º và 120º

Raspberry Pi Camera Module 3 có cảm biến hình ảnh SONY IMX708 12MP (megapixel) chất lượng cực cao, hỗ trợ HDR và ống kính lấy nét tự động theo pha. Raspberry Pi Camera Module 3 có 2 loại ống kính cố định với góc nhìn tiêu chuẩn (75º) và góc rộng (120º), ngoài ra nó cũng có phiên bản dành cho Visible Light (trong điều kiện ánh sáng ban ngày, ánh sáng đèn) và phiên bản NoIR (không có bộ lọc IR), thích hợp sử dụng ban đêm, môi trường thiếu sáng. Nó hỗ trợ chụp ảnh tĩnh với độ phân giải  4608 x 2592 pixel và cũng hỗ trợ quay video 1080p @50fps, 720p@100fps và 480p @120fps.

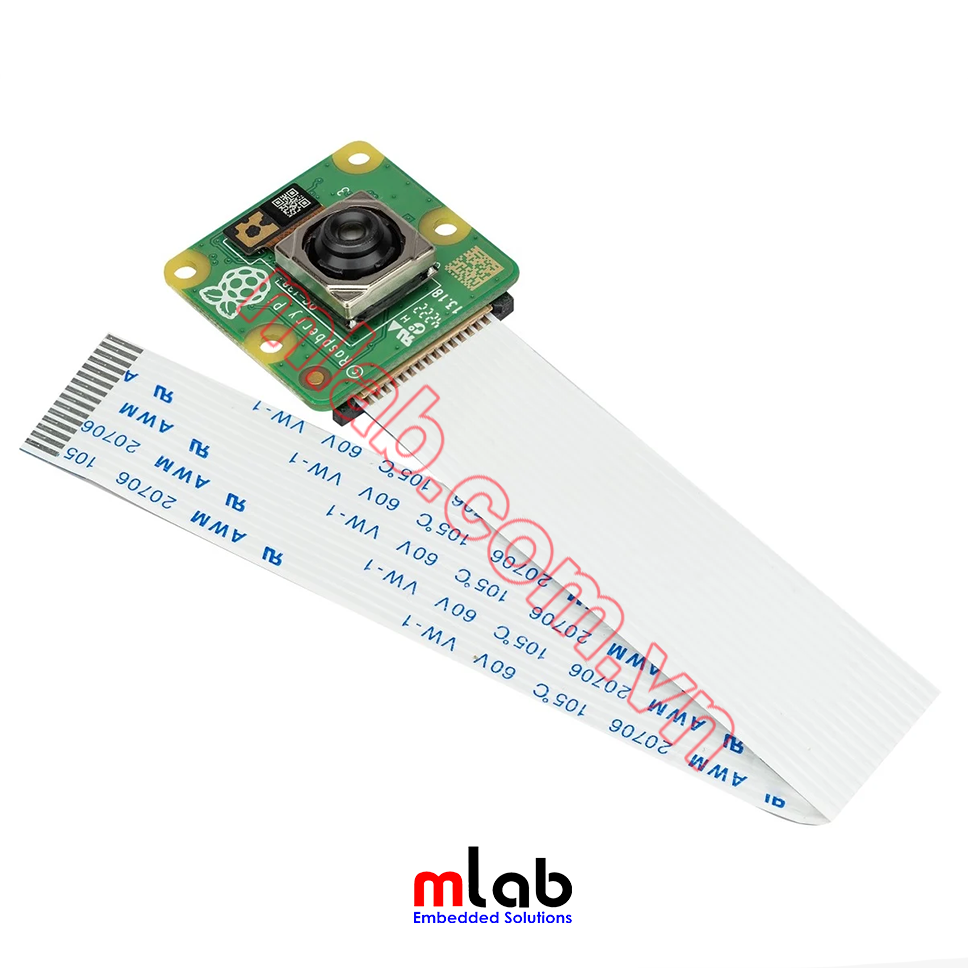

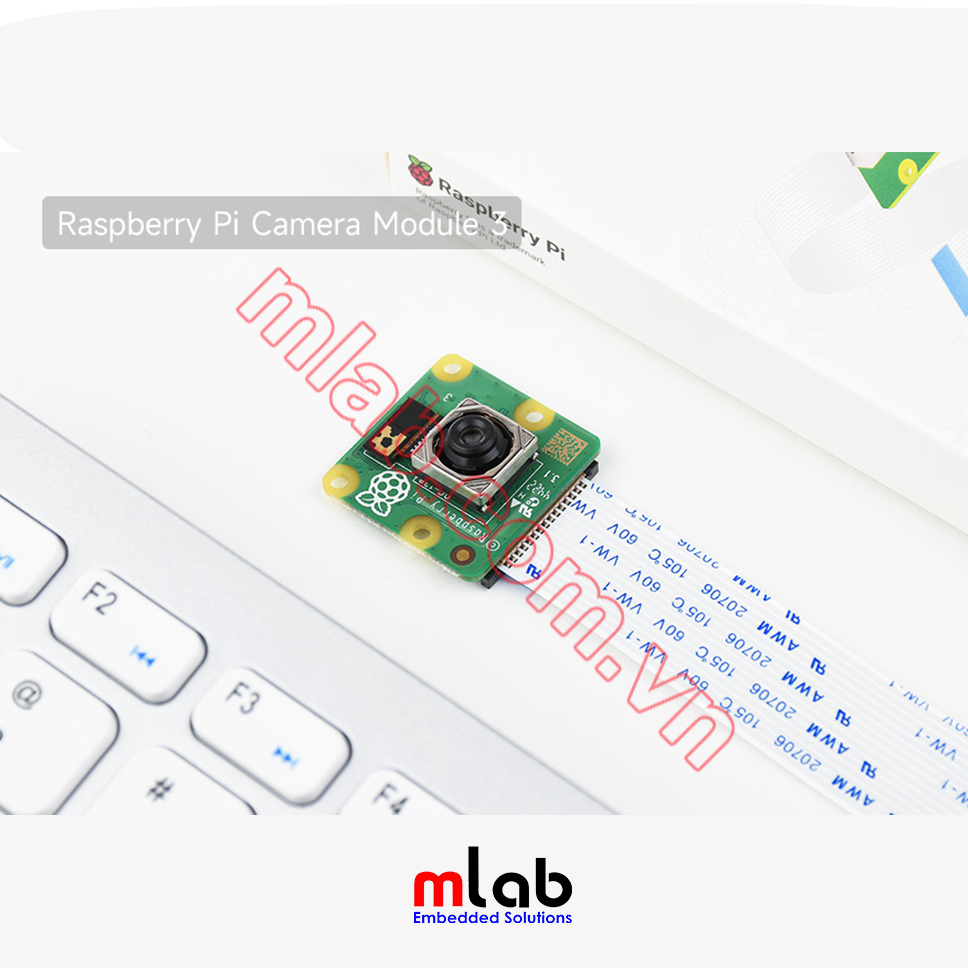

Raspberry Pi Camera Module 3 giao tiếp với Raspberry Pi bằng Ribbon cable 15 pin (FFC-Flexible Flat Cable) thông qua cổng kết nối CSI 15-pin MIPI. Bộ sản phẩm cũng đi kèm với cable CSI dài 200mm.

***LƯU Ý: Raspberry Pi Camera Module 3 chỉ có thể hoạt động với thư viện Picamera 2 trên Python. Bạn cần cập nhật Raspberry Pi OS lên phiên bản mới nhất để sử dụng hoặc tải hệ điều hành mới nhất tại đây

Raspberry Pi Camera Lấy Nét Tự Động Đầu Tiên

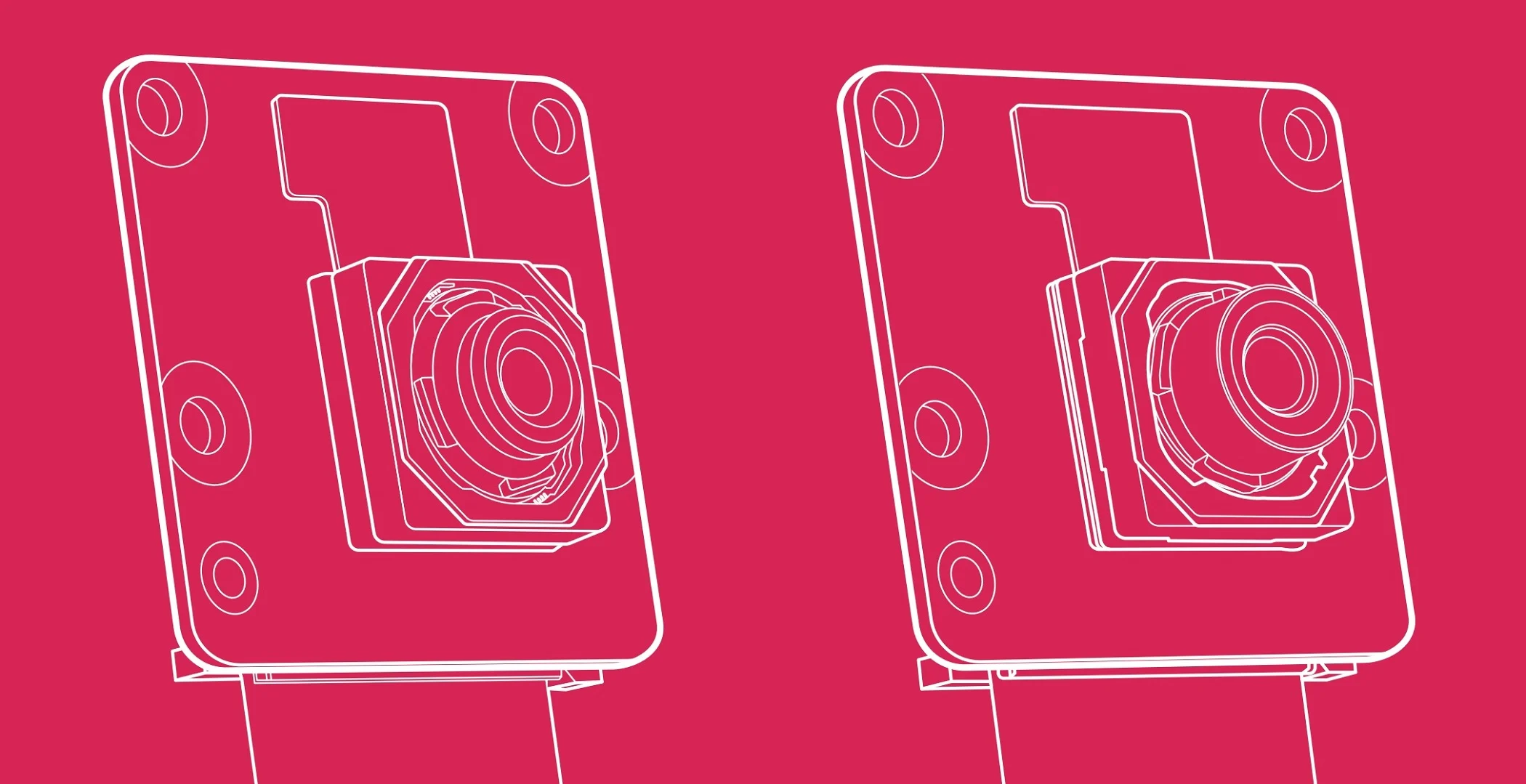

Raspberry Pi Camera Module 3 có cùng kích thước PCB với Raspberry Pi Camera Module V1/V2, bao gồm các lỗ gắn vít. Vì vậy người dùng có thể sử dụng chung giá đỡ Camera hoặc vỏ của phiên bản trước. Tuy nhiên, Ống  kính lấy nét tự động của Camera lớn hơn và cao hơn một chút, điều có thể kiến nó không vừa với một số vỏ/ giá đỡ. Raspberry Pi Camera Module 3 đi kèm với một Ống kính Tự động lấy nét theo pha (PDAF). Ống kính lấy nét tự động được cấp nguồn và có thể điều khiển bởi Raspberry Pi thông qua Cable FFC 15pin chân tiêu chuẩn.

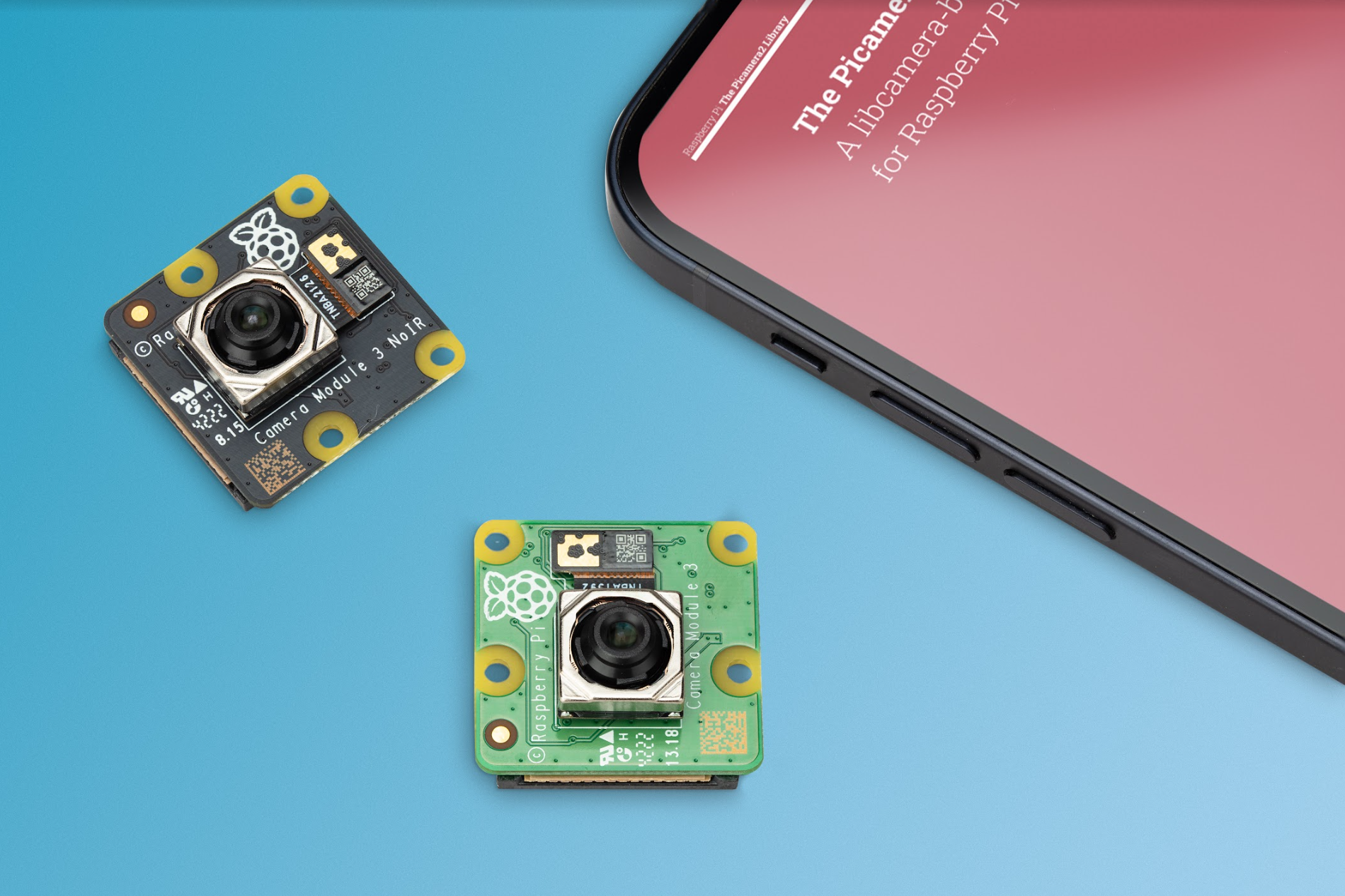

Visible Light hoặc NoIR

Tương tự như Raspberry Pi Camera  Module V1/V2, Raspberry Pi Camera Module 3 có hai biến thể: Visible Light để sử dụng với môi trường có ánh sáng có thể nhìn thấy (có bộ lọc IR) và NoIR để hoạt động với môi trường ban đêm hoặc thiếu sáng (không có bộ lọc IR)

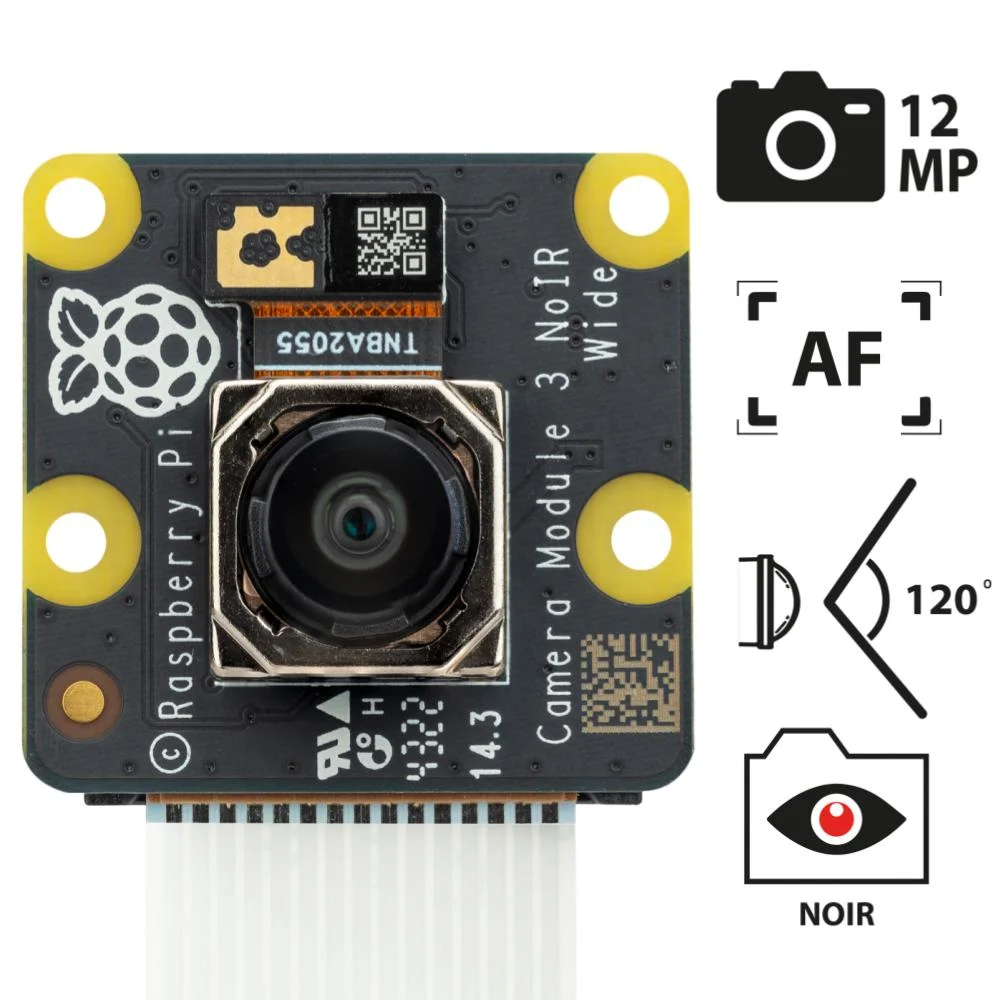

Phiên bản NoIR cho phép Tia hồng ngoại đi qua khiến Camera phù hợp để chụp ảnh Hồng ngoại hoặc chụp ảnh trong môi trường ánh sáng yếu (chạng vạng). Raspberry Pi Camera NoIR rất phổ biến đối với những người yêu thích động vật hoang dã: với một vài đèn LED hồng ngoại, bạn có thể theo dõi hoạt động của các loài động vật sống về đêm trong khu vườn của mình mà không làm phiền chúng.

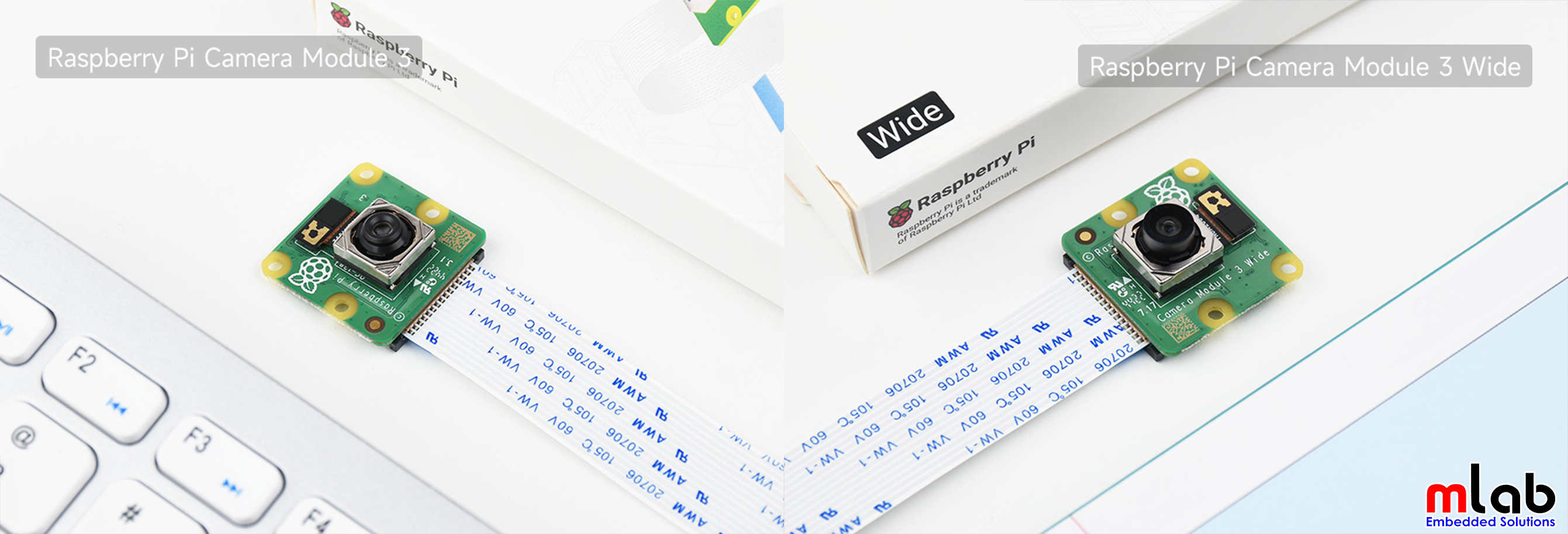

Góc nhìn 75º hoặc 120º

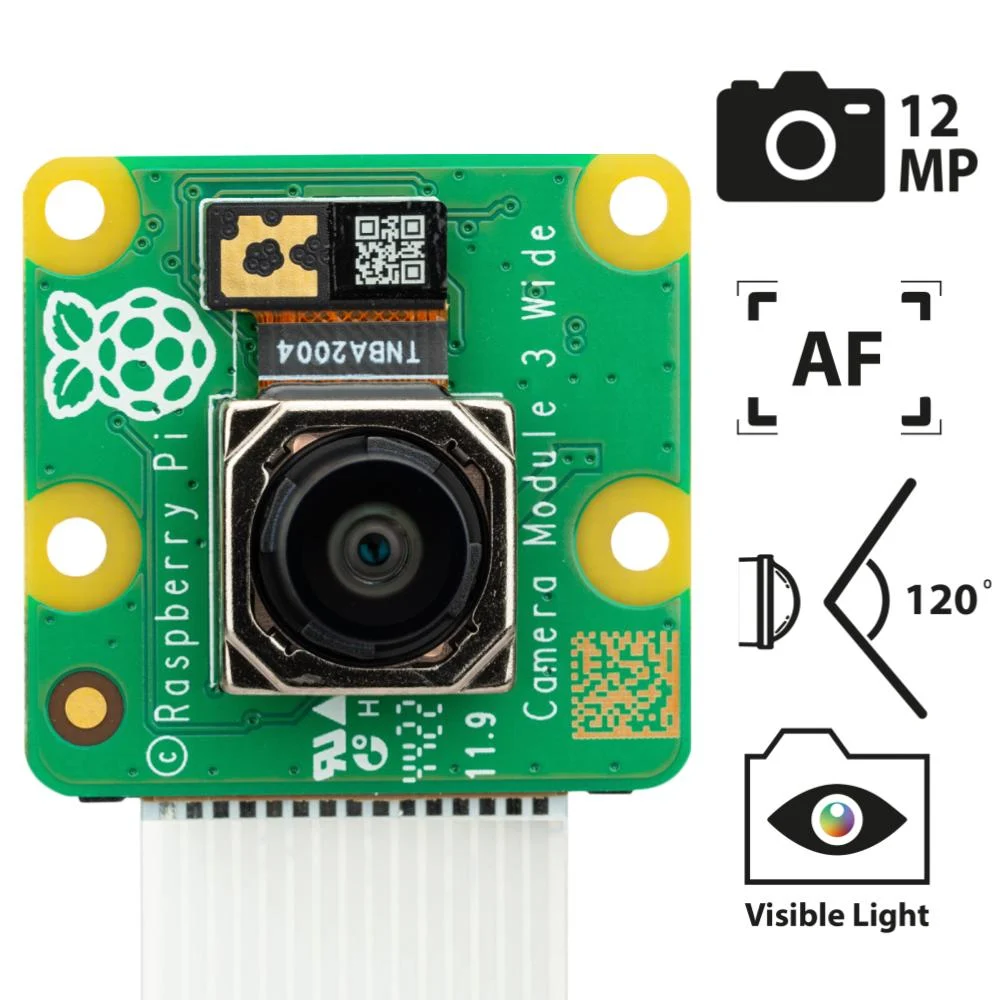

Ngoài phiên Visible Light & NoIR, bạn cũng có thể lựa chọn giữa Camera với góc nhìn thông thường 75º hoặc góc rộng 120º (wide angle)

HÌNH ẢNH CHỤP BỞI RASPBERRY PI CAMERA MODULE 3

THÔNG SỐ KỸ THUẬT

- Back-illuminated, stacked CMOS 12-megapixel Sony IMX708 image sensor

- High signal-to-noise ratio (SNR)

- Built-in 2D Dynamic Defect Pixel Correction (DPC)

- Phase Detection Autofocus (PDAF) for rapid autofocus

- QBC Re-mosaic function

- HDR mode (up to 3-megapixel output)

- CSI-2 serial data output

- 2-wire serial communication (supports I2C fast mode and fast mode plus)

- 2-wire serial control of focus mechanism

- Resolution: 11.9 megapixels

- Sensor size: 7.4mm sensor diagonal

- Pixel size: 1.4μm × 1.4μm

- Horizontal/vertical: 4608 × 2592 pixels

- Diagonal field of view: 75 degrees (Camera Module 3, Camera Module 3 NoIR), 120 degrees (Camera Module 3 Wide, Camera Module 3 NoIR Wide)

- Common video modes: 1080p50, 720p100, 480p120

- Output: RAW10

- IR cut filter: Integrated in standard variants; not present in NoIR variants

- Dimensions: 25 × 24 × 11.5mm (12.4mm height for Wide variants)

- Ribbon cable length: 200mm

- Cable connector: 15 × 1mm FPC

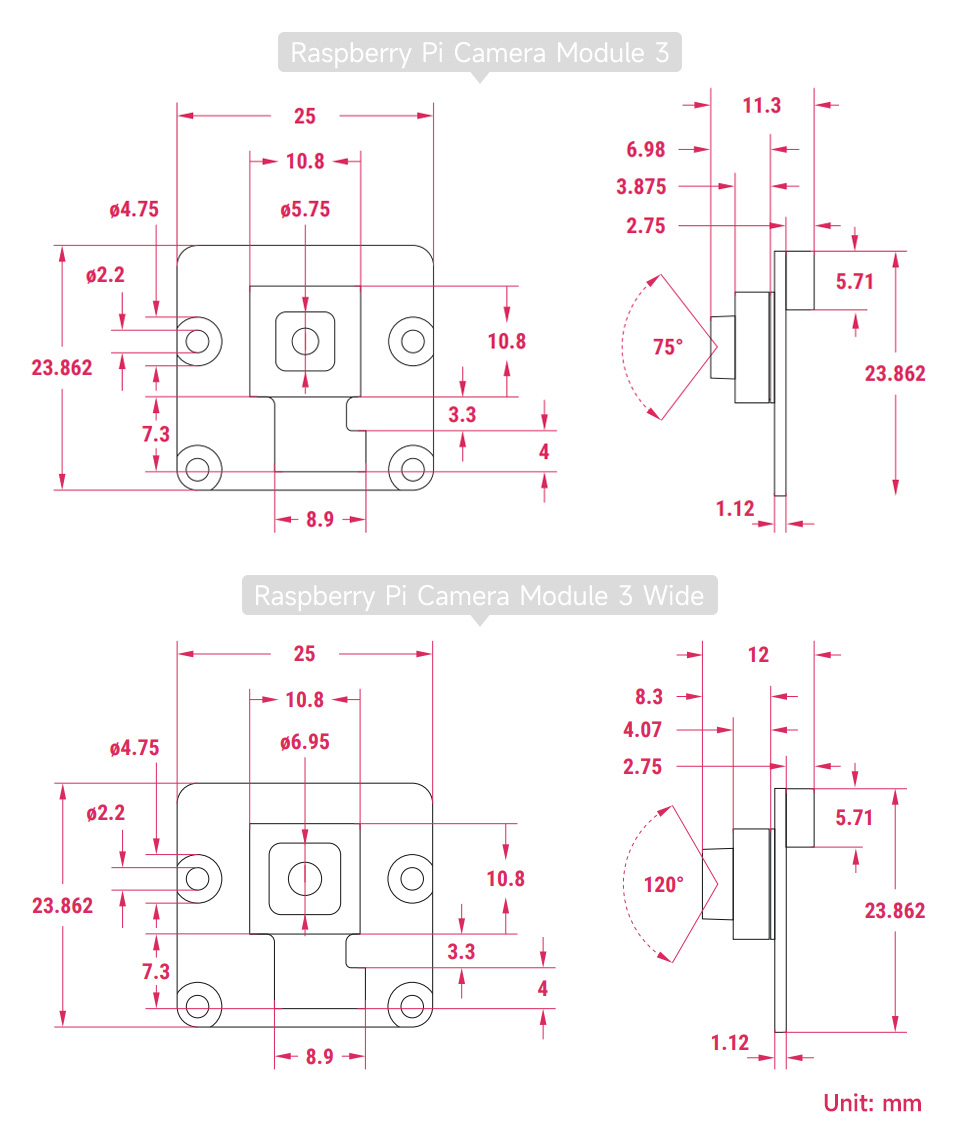

 KÍCH THƯỚC

TÀI LIỆU THAM KHẢO

Raspberry Pi Camera Module 3 product brief

Raspberry Pi Camera Module 3 Standard mechanical drawing

Raspberry Pi Camera Module 3 Wide mechanical drawing
