CAN Bus Module (B) For Raspberry Pi Pico, Enabling Long-Range Communication Through SPI

CAN Bus Module (B) For Pico

Enabling Reliable Long-Range Communication For Raspberry Pi Pico With Other Devices

Comes with online development resources and manual

Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua CAN Bus Module (B) For Pico tại MLAB tại link: (link đặt hàng)



Features At A Glance

Standard Raspberry Pi Pico header, supports Raspberry Pi Pico series boards

Features CAN function, adopts SPI interface CAN controller MCP2515 with transceiver SIT65HVD230DR

Comes with online development resources and manual (Raspberry Pi Pico C/C++ and MicroPython examples)

Specifications

OPERATING VOLTAGE3.3V~5V
CAN CONTROLLERMCP2515
CAN TRANSCEIVERSIT65HVD230DR
COMMUNICATION BUSSPI
BAUDRATE5K~1000Kbps

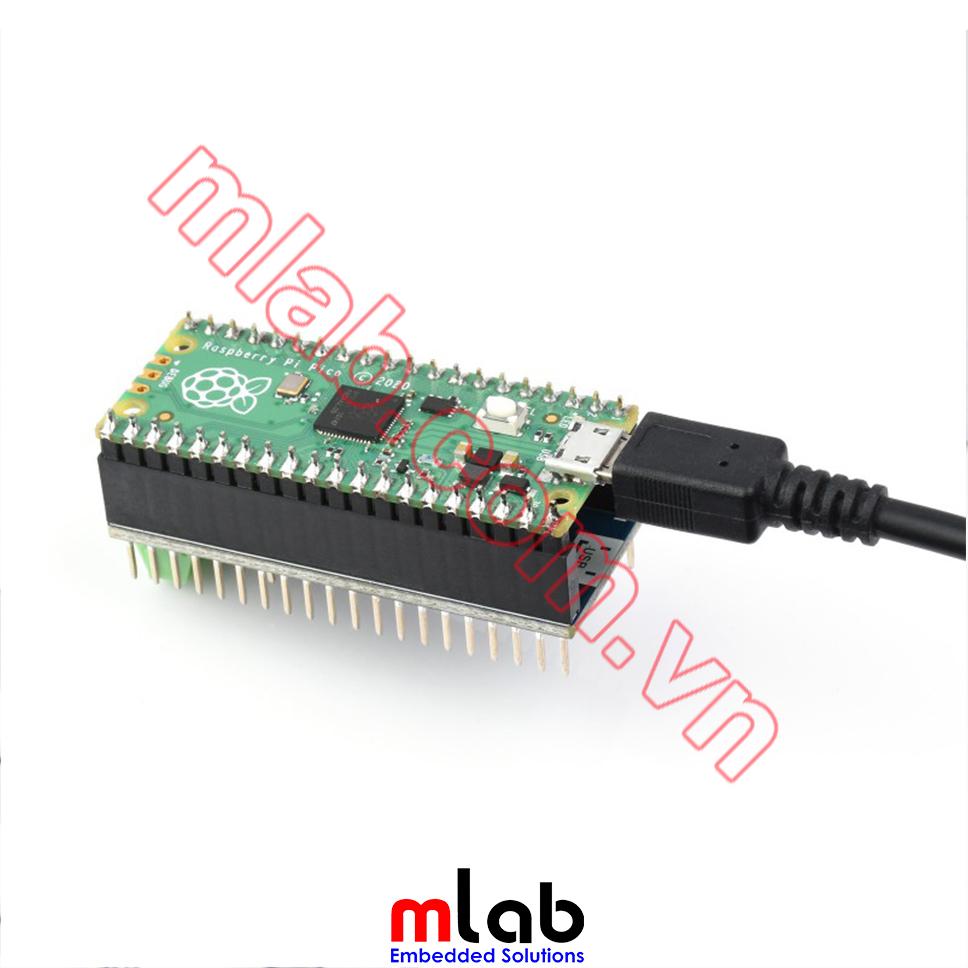

Raspberry Pi Pico Header Compatibility

Onboard Female Pin Header For Direct Attaching To Raspberry Pi Pico

Raspberry Pi Pico is NOT included.

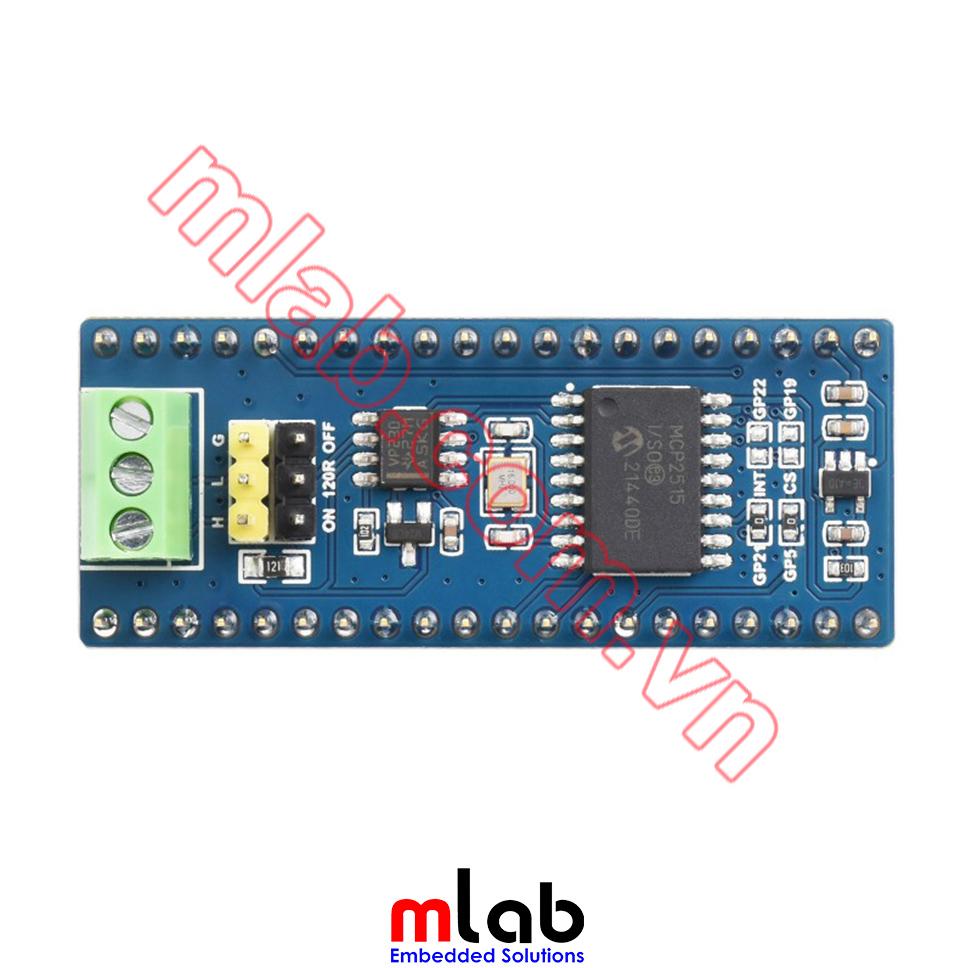

What's On Board



1. RT9013-33GB
500mA low dropout, low noise, ultra-fast LDO

2. MCP2515
Second-generation standalone CAN controller

3. SIT65HVD230DR
3.3V CAN transceiver

4. Terminal resistor selection
ON: connected to 120R matching resistor
OFF: disconnected from 120R matching resistor

5. CAN bus terminal


Pinout Definition

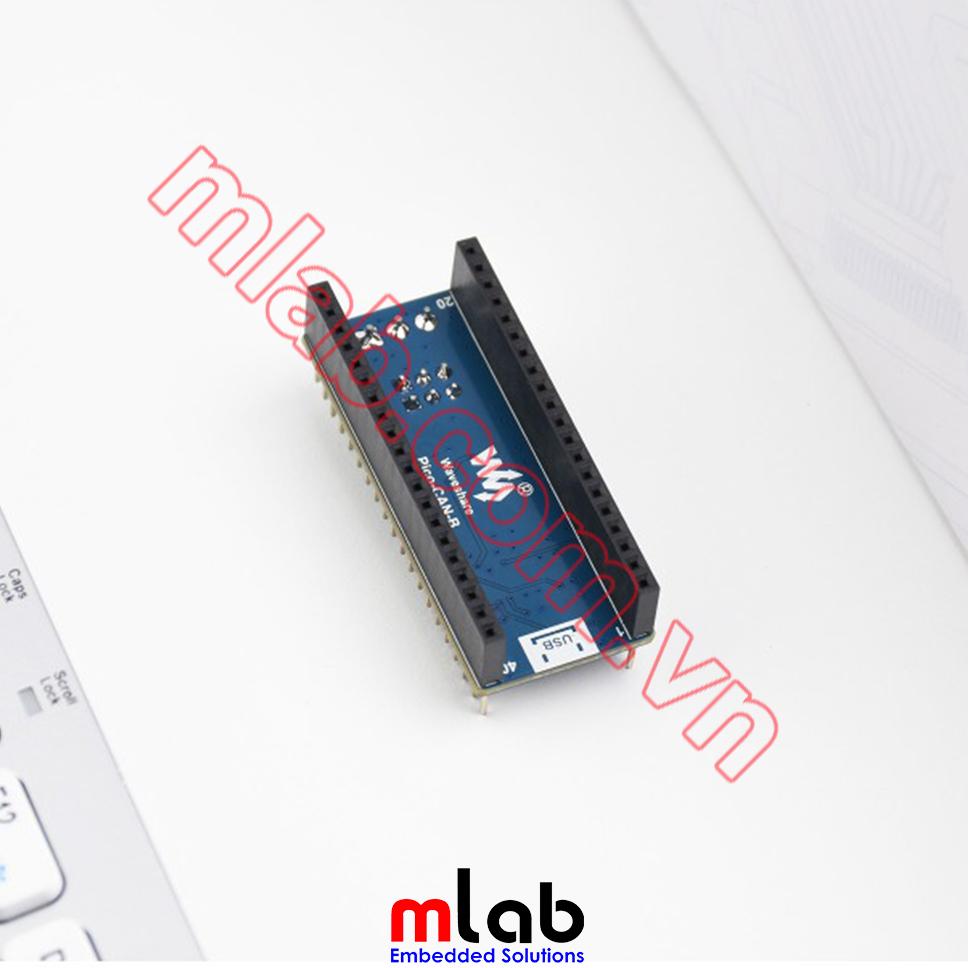

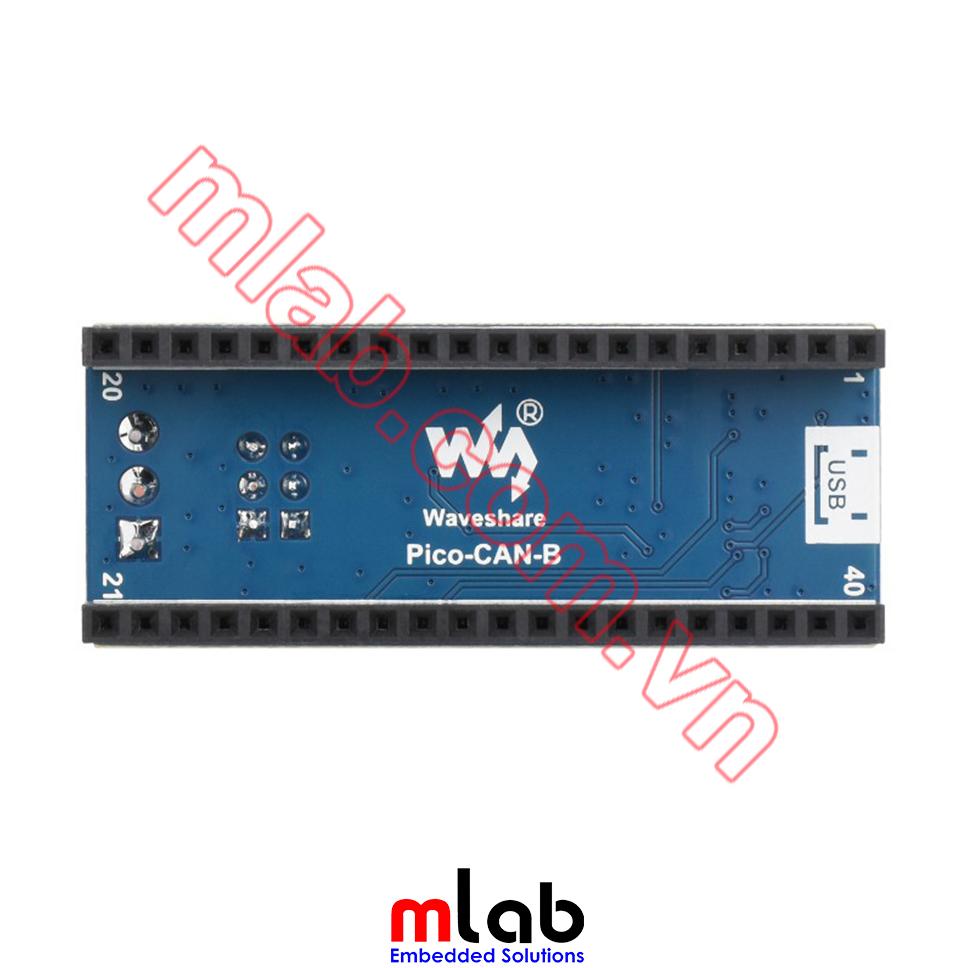

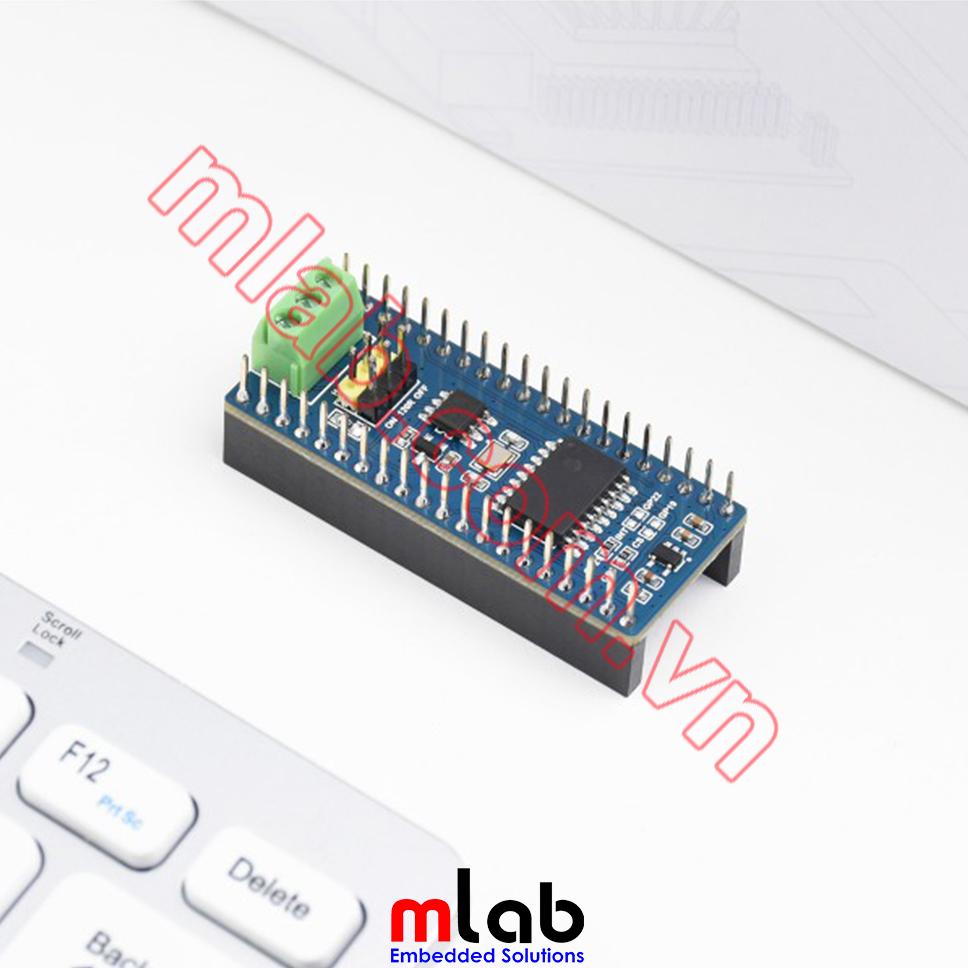

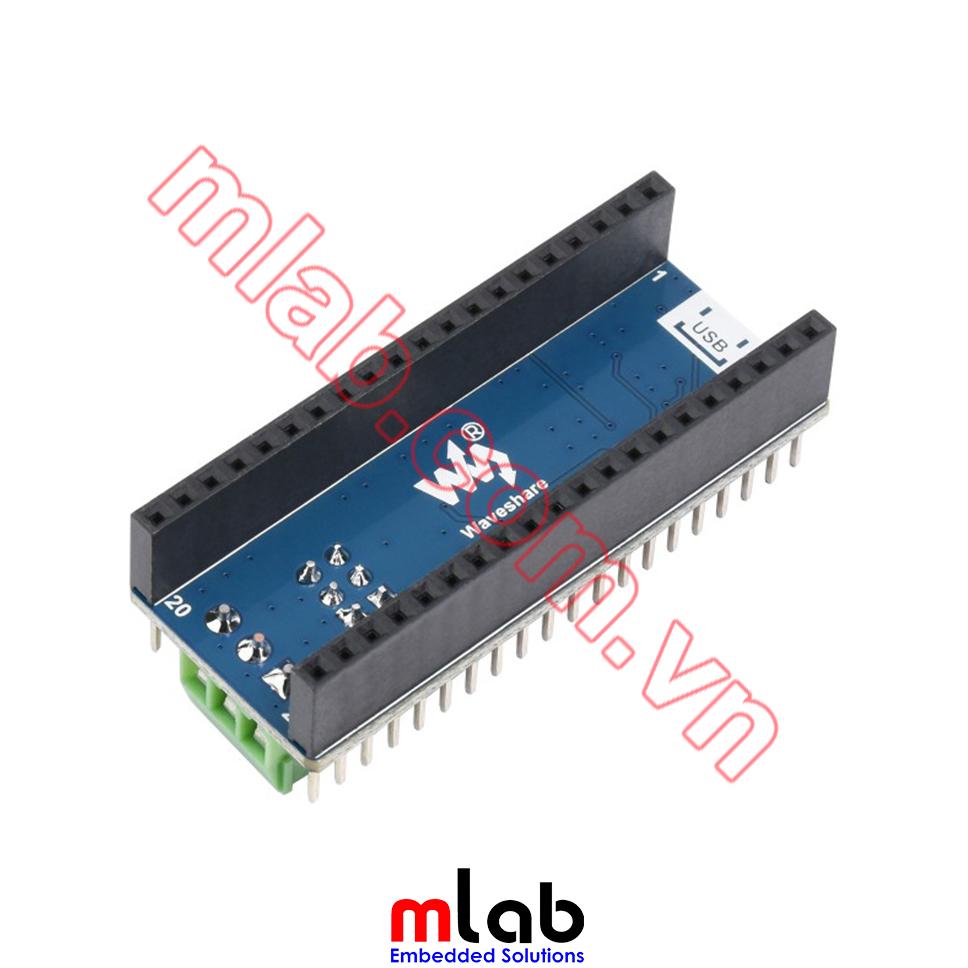

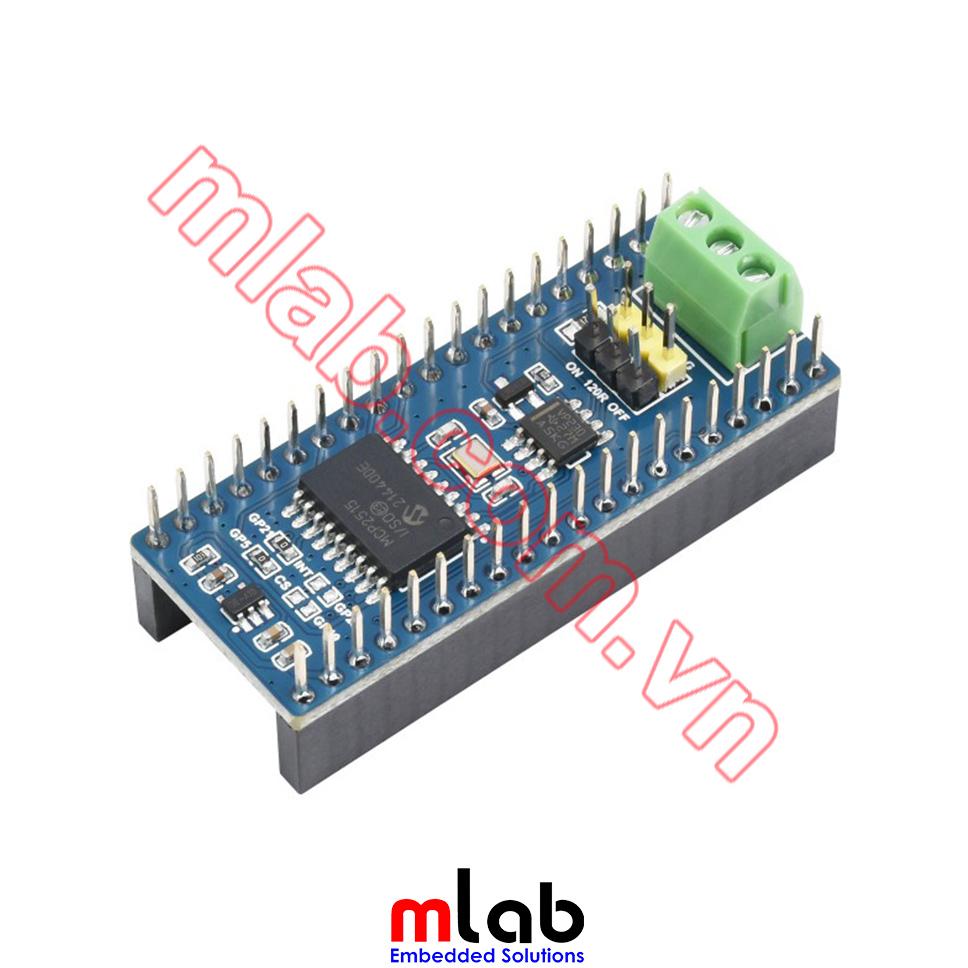

Product Show



Outline Dimensions
