Module điều khiển động cơ bước dành cho Raspberry Pi

Module điều khiển động cơ bước dành cho Raspberry Pi (Bảo hành 6 tháng)

  • MLAB00681
  • Waveshare
768,000

Sản phẩm được nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật trong quá trình sử dụng

Xuất hóa đơn VAT cho có nhân, đơn vị có nhu cầu

Sản phẩm được bảo hành 06 tháng.

Bảo hành 6 tháng
  • Bảo hành 6 tháng

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi : 0862.628.846

Tư vấn kỹ thuật Jetson Nano và các module Camera, module Xử lý ảnh : 0862.998.846

Tư vấn kỹ thuật LattePanda và các module Cảm biến, các module khác : 0866.828.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT VÀ ĐẶT HÀNG TRỰC TIẾP


 GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM


Module Điều khiển Động Cơ Bước Cho Raspberry Pi,

Truyền Động Hai Động Cơ Bước, Lên Đến 1/32 Microstepping

Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua Module điều khiển động cơ bước dành cho Raspberry Pi tại MLAB tại link: (link đặt hàng)

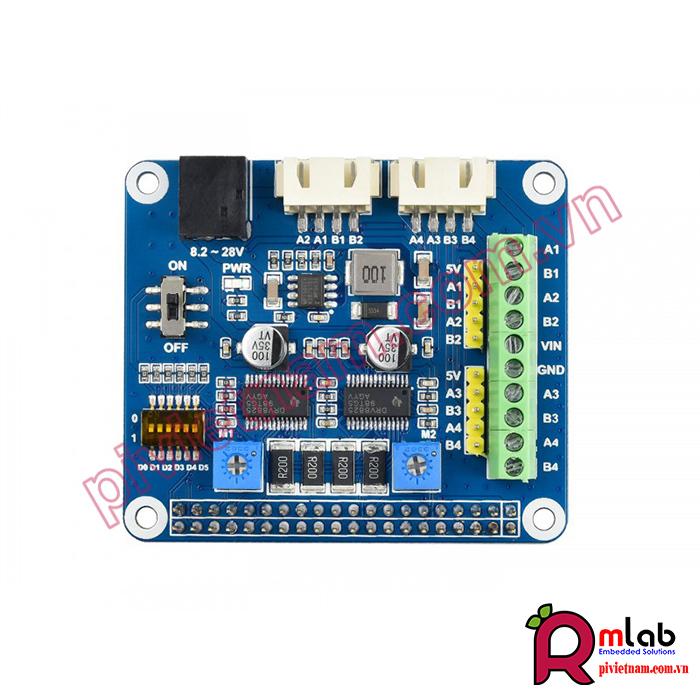

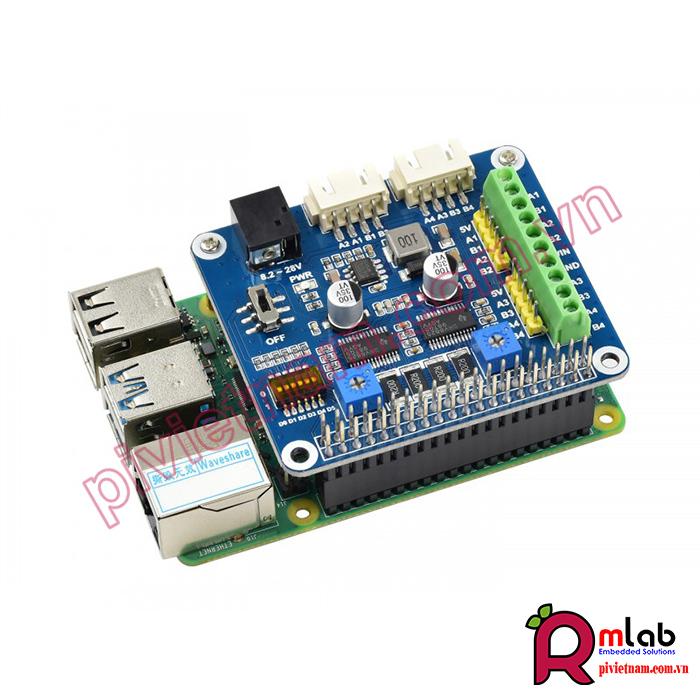

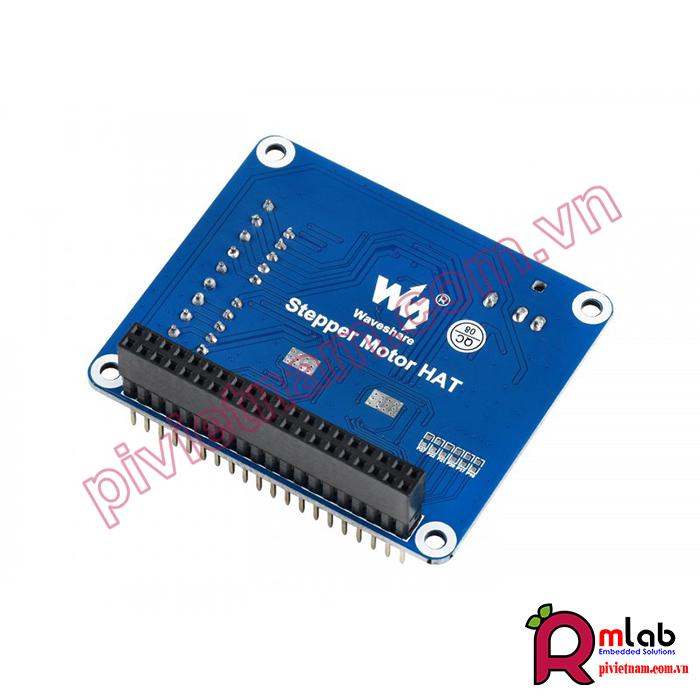

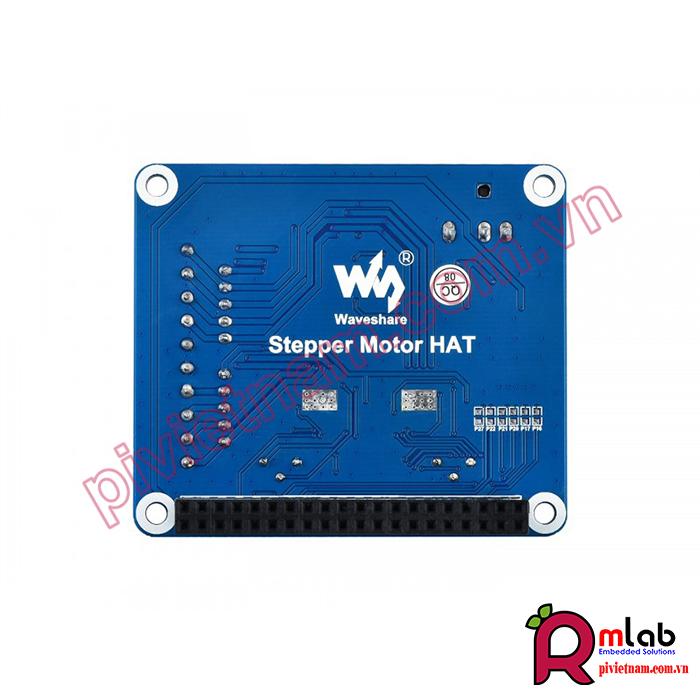

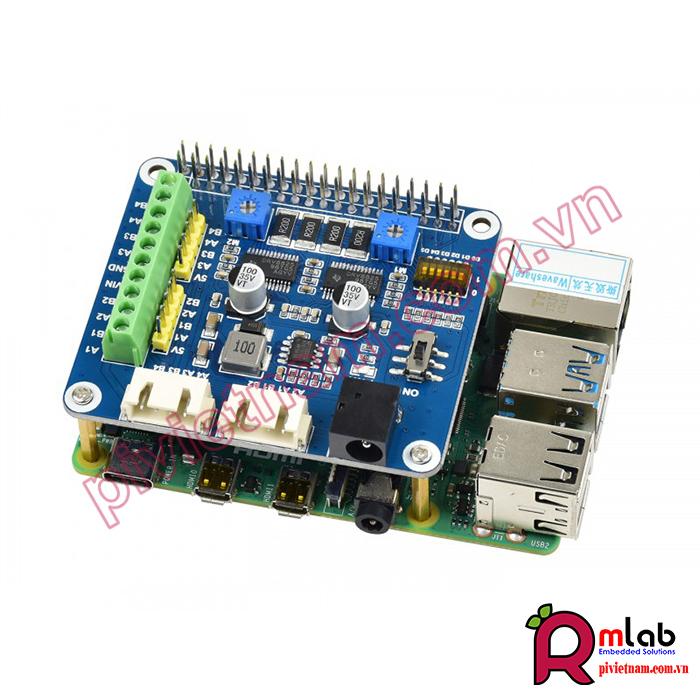

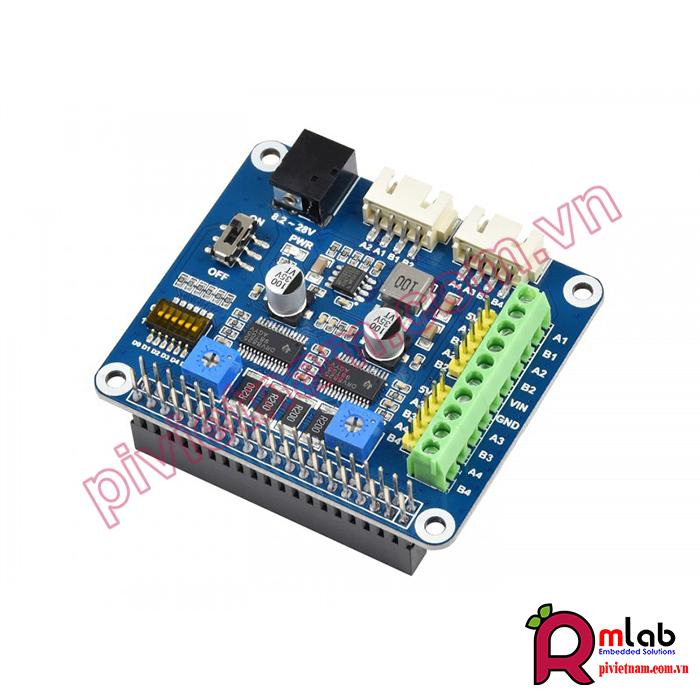

Stepper Motor HAT này cung cấp cho Raspberry Pi của bạn khả năng điều khiển hai động cơ bước cùng lúc, hỗ trợ lên đến 1/32 microstepping.

ĐẶC ĐIỂM, TÍNH NĂNG

40PIN Raspberry Pi  GPIO tiêu chuẩn, hỗ trợ bảng dòng Raspberry Pi, Jetson Nano

+ IC điều khiển động cơ DRV8825 kép tích hợp trên bo mạch tích hợp chỉ số vi mạch, điều khiển hai động cơ bước, dễ sử dụng

6 chế độ microstepping có sẵn, được định cấu hình bằng các công tắc DIP: toàn bước, nửa bước, 1/4 bước, 1/8 bước, 1/16 bước và 1/22 bước

+ Dòng điều khiển động cơ có thể điều chỉnh thông qua chiết áp, đầu ra dòng điện tối đa 2,5A

+ Các tính năng bảo vệ: Bảo vệ quá dòng (OCP), Ngắt nhiệt (TSD), Khóa điện áp VM (UVLO)

+ Tích hợp bộ điều chỉnh 5V, cho phép cung cấp nguồn cho Raspberry Pi

+ Các tùy chọn đa đầu nối tích hợp cho động cơ bước với các thông số kỹ thuật khác nhau

+ Đi kèm với tài nguyên phát triển và sách hướng dẫn (ví dụ trong BCM2835, wiringPi và python)

THÔNG SỐ KỸ THUẬT

+ Bộ điều khiển động cơ: DRV8825

+ Điện áp truyền động động cơ: 8.2V ~ 28V

+ Động cơ truyền động hiện tại: 2,5A

+ Điện áp logic: 3.3V

+ Kích thước: 65mm × 56mm

+ Kích thước lỗ lắp: 3.0mm

CÁC ỨNG DỤNG

+ Máy in 3D

+ Máy CNC

+ Cánh tay cơ khí

HÌNH ẢNH KẾT NỐI SẢN PHẨM

Bản demo HAT của Động cơ bước

Lưu ý: Nguồn điện 9V / 2A này được khuyến nghị cho động cơ bước SM24240 , SM25776 , 5V

KÍCH THƯỚC

Kích thước HAT của Động cơ bước

TÀI LIỆU THAM KHẢO

Wiki: www.waveshare.com/wiki/Stepper_Motor_HAT
