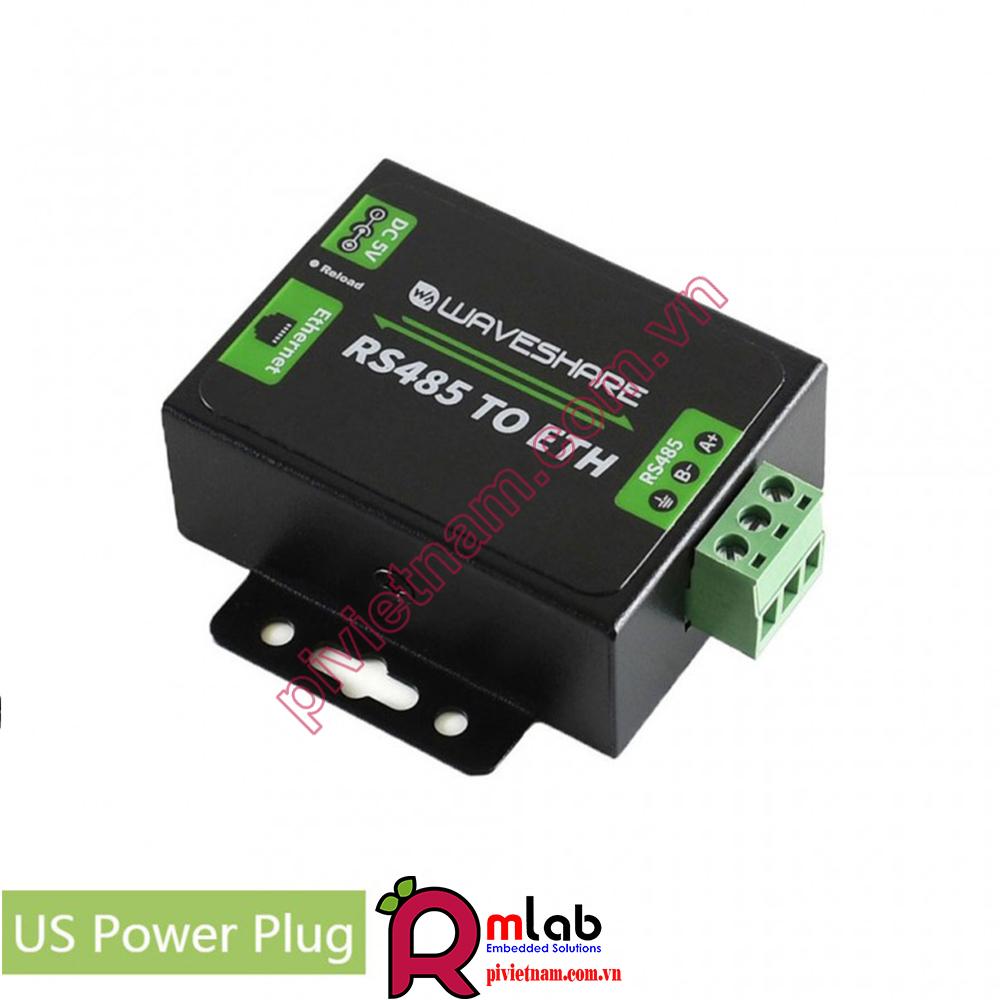

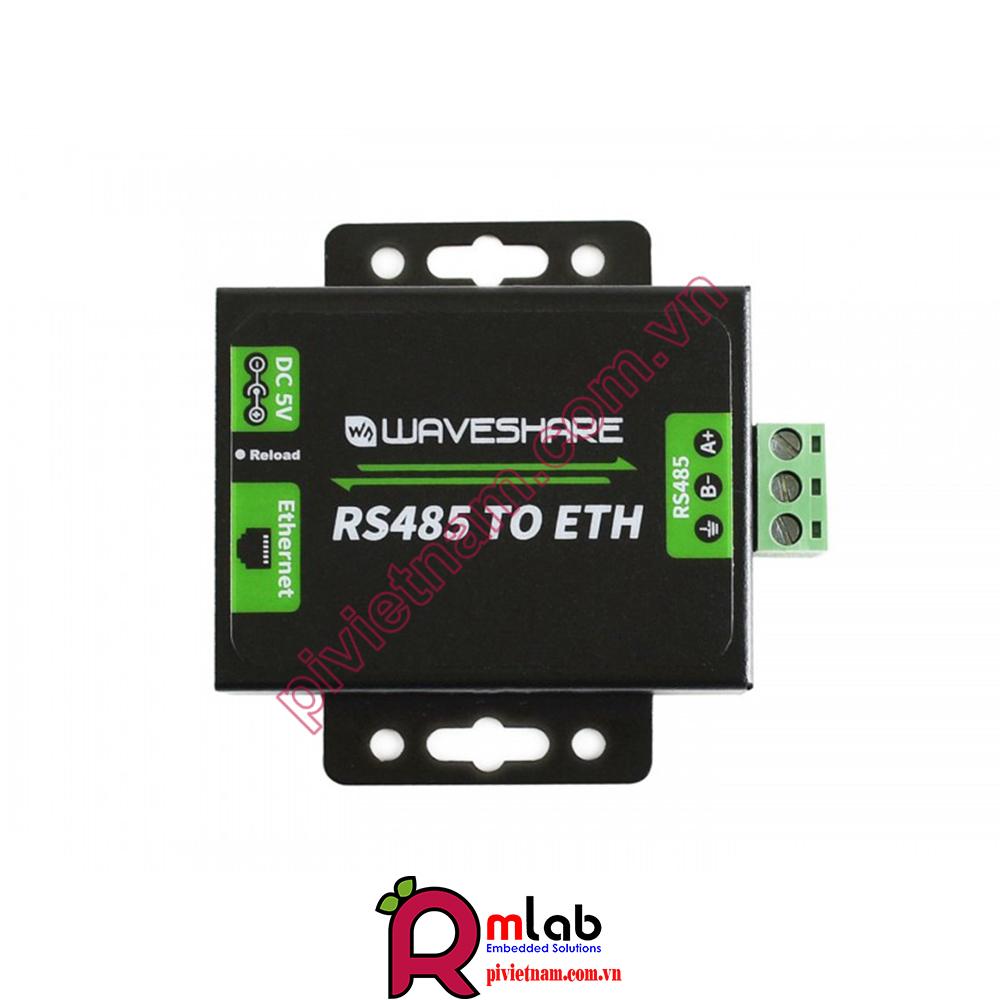

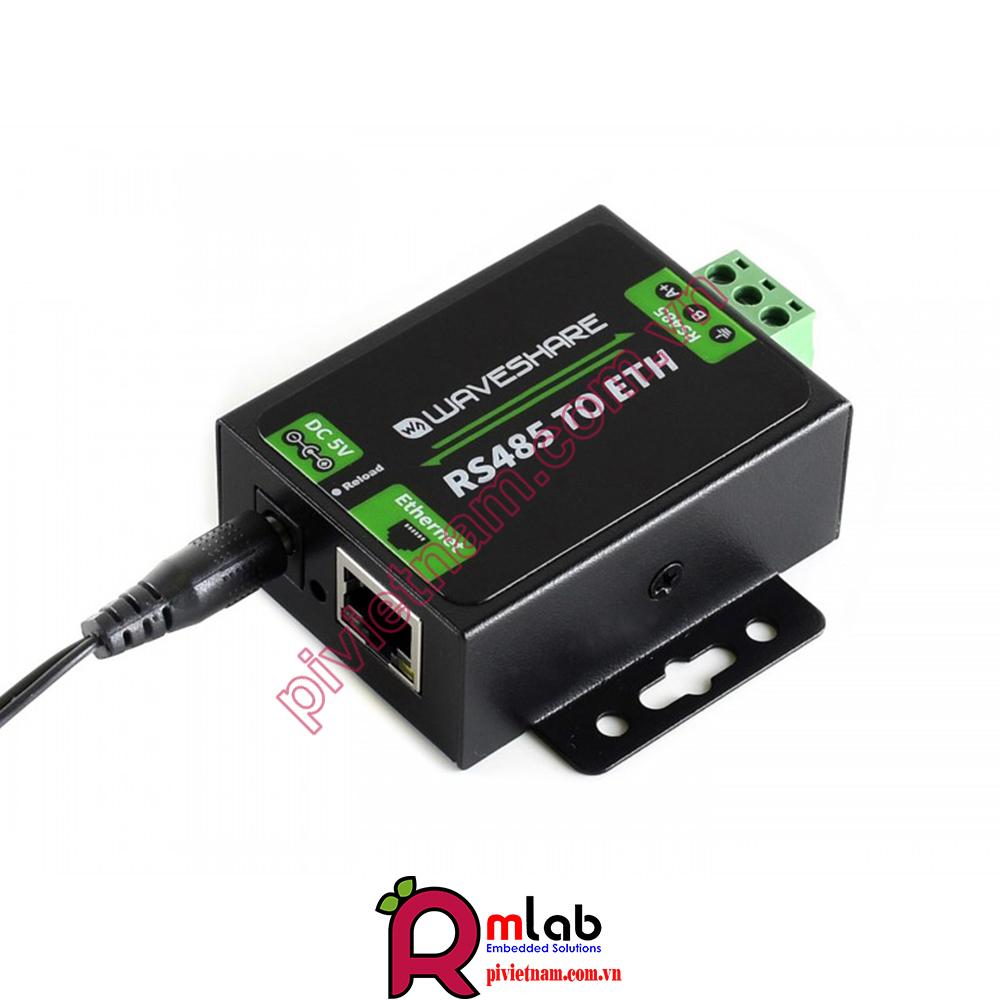

RS485 to Ethernet Converter
Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua Bộ chuyển đổi RS485 sang Ethernet tại MLAB tại link: (link đặt hàng)
Module RS485 TO ETH cung cấp 1 giải pháp chuyển đổi giữa RS485 và cổng RJ45 Ethernet, có thể được định cấu hình thông qua trang web.
ĐẶC ĐIỂM, TÍNH NĂNG
- M0 series 32-bit ARM processor, fast speed, high efficiency
- 10/100M Auto-MDI/MDIX ethernet interface, regardless of cross-over or straight-through cable
- Configurable RS485 baud rate (600bps~230.4Kbps), supports five parity check options: None, Odd, Even, Mark, Space
- Available working modes: TCP Server, TCP Client, UDP Server, UDP Client, HTTPD Client (supports GET and POST)
- Configurable via the webpage, AT commands, serial protocol, and network protocol provide configuration protocol that can be integrated to your own software
- Supports customized heartbeat packets, make sure the connection is truthful, as well as for actively retrieves sensor data
- Supports customized registration packets, auto-passing the registered packet as an identifier after the connection is established so that different devices can be distinguished
- Supports customized webpage, allows user to customize the module configuration page
- Supports RFC2217-like protocol, be able to communicate with devices whose serial setting (baud rate, data bit, etc.) may change
- KeepAlive mechanism, detects broken connections, auto re-connecting
- Supports time-out reboot (no-data reboot), ensures a long-term stable connection, configurable reboot time
- Supports DNS domain name resolution, configurable DNS server
- Supports DHCP, auto-obtained IP, or static IP
- Firmware is upgradable via the network
- Restore to factory settings via software and/or hardware
- Comes with a default MAC address, which is customizable
- Provided software: module configuration software, TCP/UDP testing tool, VCOM virtual serial port software
- Example code: host computer (socket ), VB, C++, Delphi, Android, iOS, etc.
THÔNG SỐ KỸ THUẬT
- Ethernet:

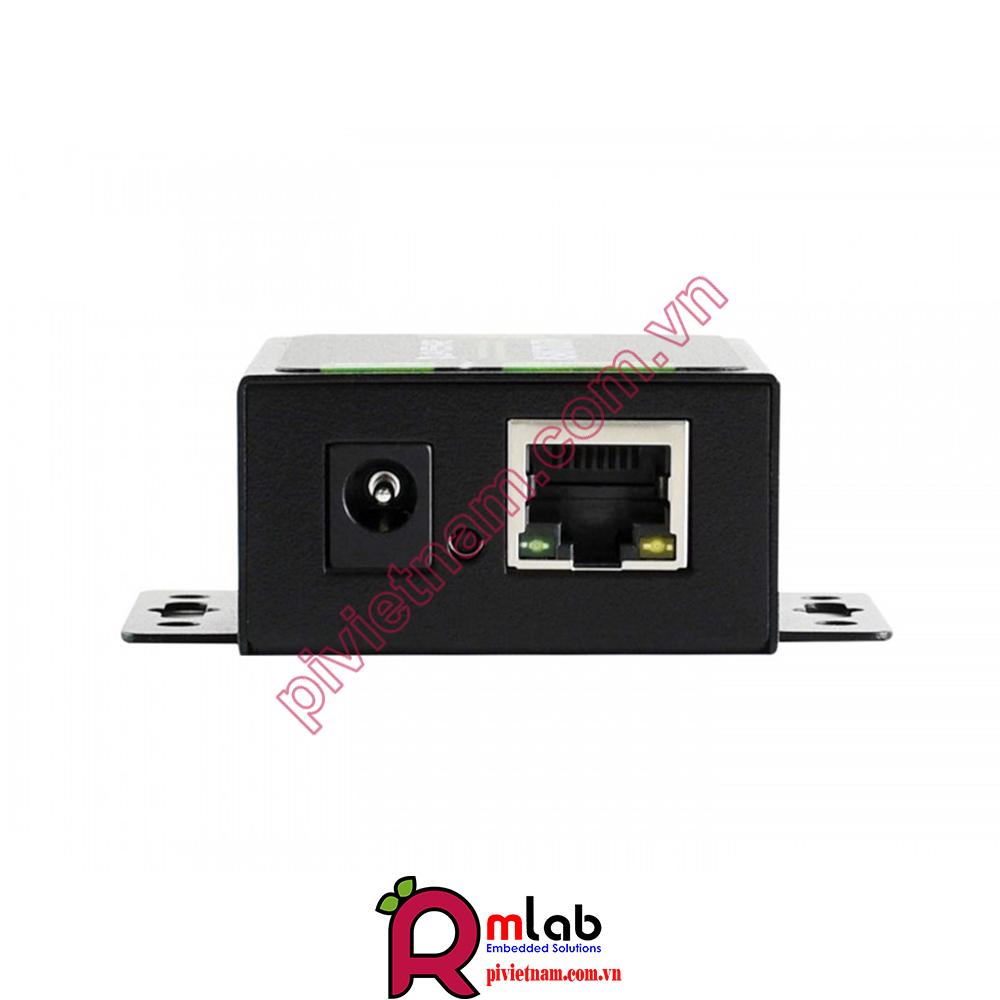

+ Đầu nối: RJ45 4 chân
+ Tốc độ truyền thông: 10 / 100Mbps
+ Bảo vệ giao diện: cách ly điện từ 1,5KV
+ Giao thức: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD Client
+ Bộ nhớ đệm TX: 6Kbyte
+ Bộ nhớ đệm RX: 4Kbyte
- RS485:

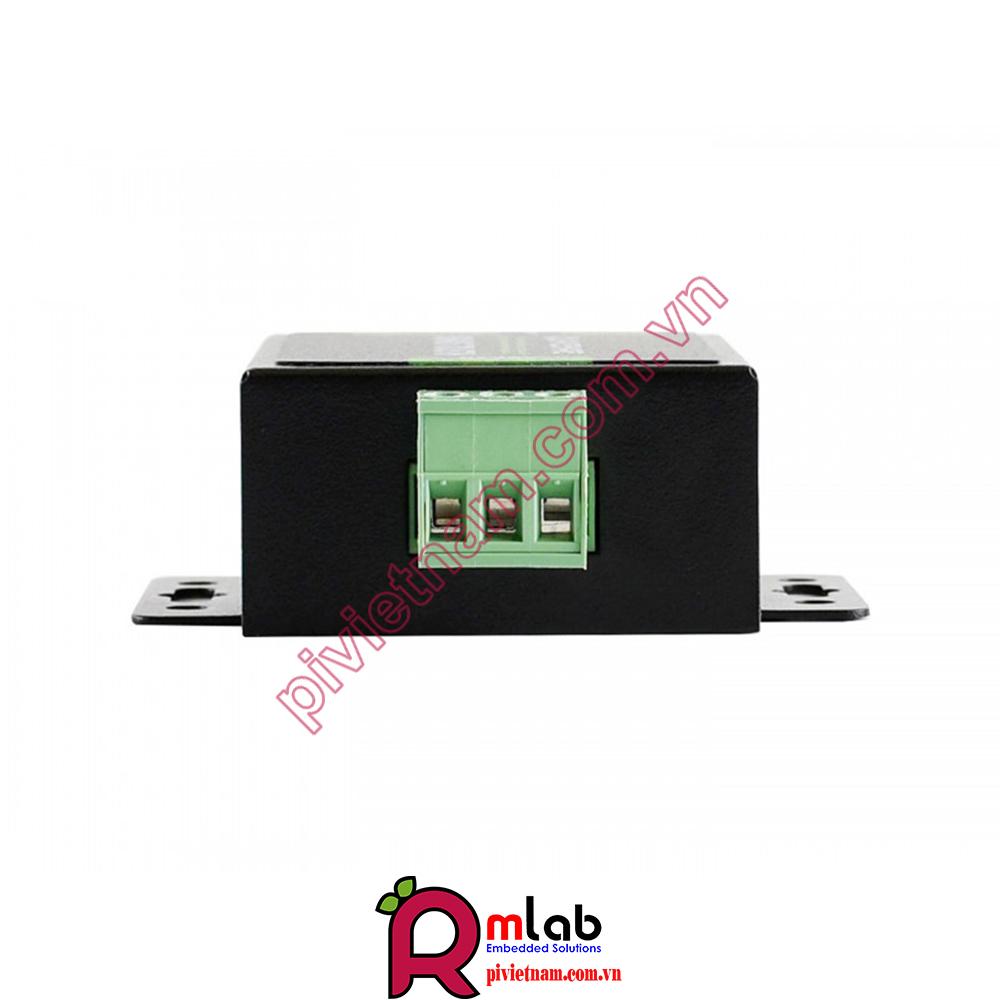

+ Đầu nối: thiết bị đầu cuối vít (A +, B-, GND)
+ Bit dữ liệu: 5bit, 6bit, 7bit, 8bit
+ Dừng bit: 1, 2
+ Bit chẵn lẻ: Không có, Lẻ, Chẵn, Dấu, Dấu cách
+ Tốc độ truyền: 600bps ~ 230,4Kbps
+ Bộ nhớ đệm RX: 800byte
+ Kiểm soát luồng phần cứng: không có
+ Bảo vệ giao diện:
* Bảo vệ ESD 2KV
* Thanh ghi kéo lên / xuống RS485: 2.2KΩ
- Nguồn nuôi:
+ Nguồn cung cấp: 5.0 ~ 7.0V (khuyến nghị 5V)
+ Dòng hoạt động: 150mA (@ 5V)
+ Công suất tiêu thụ: <1W
+ Bảo vệ giao diện: chống ngược, bảo vệ ESD, chống đột biến
- Môi trường:
+ Nhiệt độ hoạt động: -25 ~ 75 ° C
+ Nhiệt độ bảo quản: -40 ~ 105 ° C

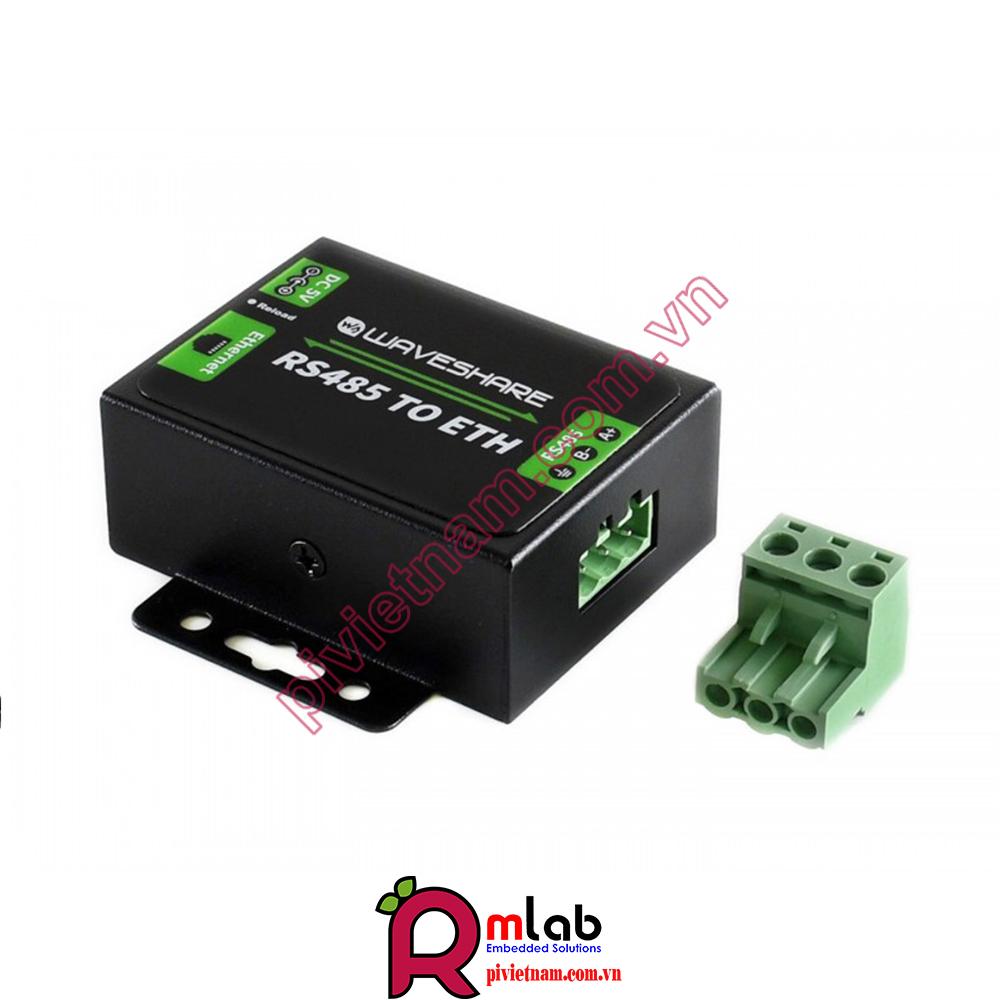

BỘ SẢN PHẨM BAO GỒM
.jpg)
KÍCH THƯỚC
TÀI LIỆU THAM KHẢO
Wiki: www.waveshare.com/wiki/RS485_TO_ETH
