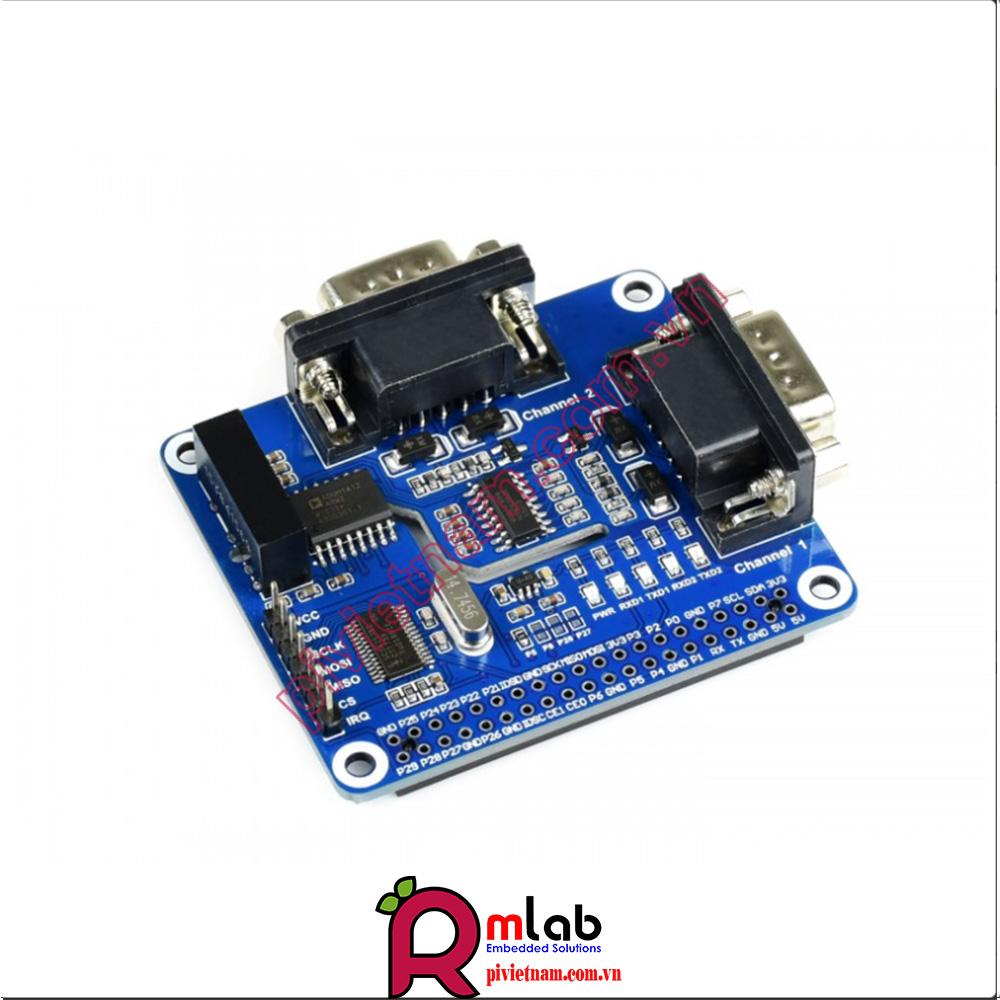

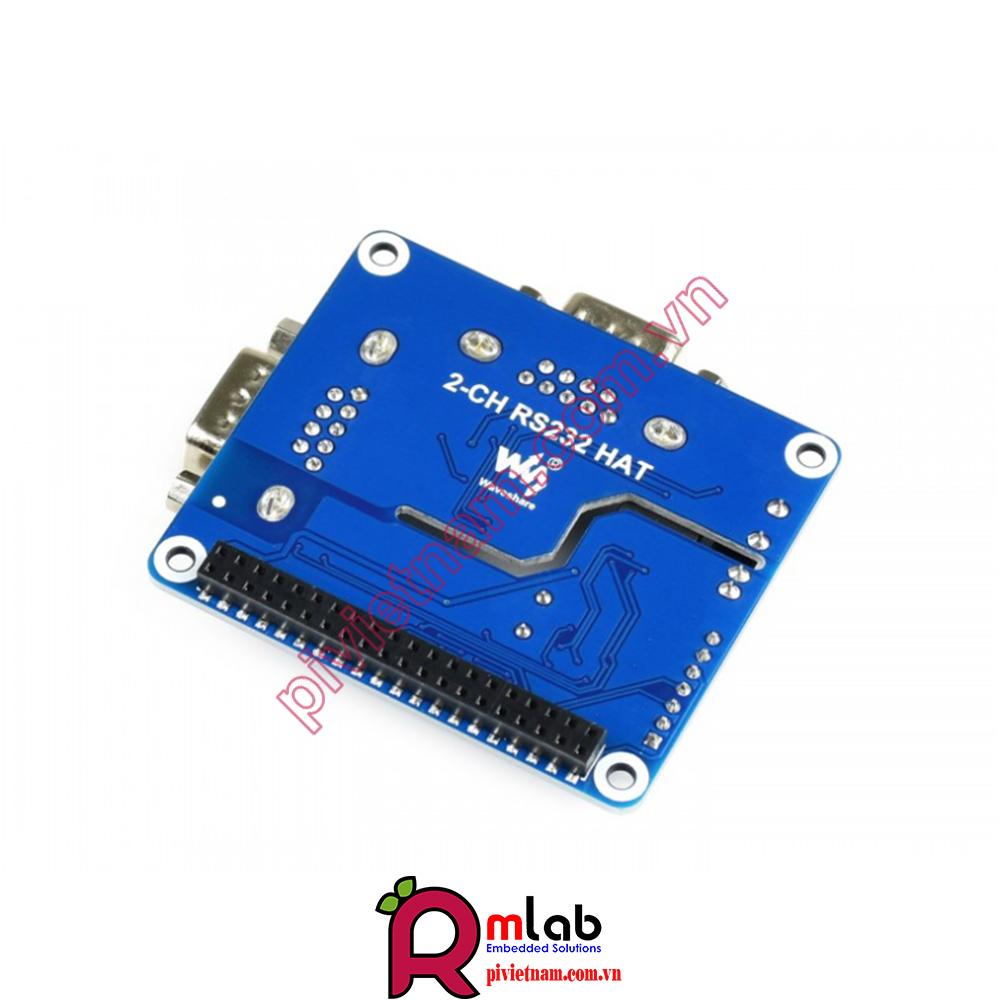

2-CH Isolated RS232 HAT dùng cho Raspberry Pi

2-CH Isolated RS232 HAT dùng cho Raspberry Pi (Bảo hành 6 tháng)

  • MLAB00574
  • Waveshare
420,000

Sản phẩm nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật trong quá trình sử dụng

Xuất hóa đơn VAT cho cá nhân, đơn vị có nhu cầu

Sản phẩm được bảo hành 6 tháng

Bảo hành 6 tháng
  • Bảo hành 6 tháng

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi và RS232/RS485 to Ethernet : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT VÀ ĐẶT HÀNG TRỰC TIẾP


GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM


2-CH Isolated RS232 HAT dùng cho Raspberry Pi

Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua 2-CH Isolated RS232 HAT dùng cho Raspberry Pi tại MLAB tại link: (link đặt hàng)

Đây là HAT mở rộng RS232 cách ly 2 kênh được thiết kế cho Raspberry Pi, áp dụng giải pháp SC16IS752 + SP3232, với các mạch bảo vệ nhúng như cách ly nguồn điện, cách ly từ tính ADI và diode TVS, v.v.

Dễ dàng điều khiển RS232 2 kênh thông qua giao diện SPI. Do khả năng giao tiếp nhanh, ổn định, đáng tin cậy và an toàn, là một lựa chọn lý tưởng cho các lĩnh vực như tự động hóa công nghiệp.

ĐẶC ĐIỂM, TÍNH NĂNG

  • Standard Raspberry Pi 40PIN GPIO extension header, supports Raspberry Pi series boards
  • Adopts SC16IS752+SP3232 dual chip combination, converts SPI to RS232, data rate up to 921600bps
  • Onboard TVS (Transient Voltage Suppressor), effectively suppress surge voltage and transient spike voltage in the circuit, lightning-proof & anti-electrostatic
  • Onboard LEDs for indicating the power and transceiver status
  • Breakout SPI control pins, for connecting with host control boards like Arduino
  • Comes with development resources and manual (examples in C and Python)

THÔNG SỐ KỸ THUẬT

  • UART expansion chip: SC16IS752
  • RS232 transceiver: SP3232
  • Communication interface: SPI
  • Data rate: 300 ~ 921600 bps
  • Operating voltage: 3.3V / 5V
  • Dimensions: 65mm × 56.5mm
  • Mounting hole size: 3.0mm

What's on Board

2-CH RS232 HAT on board resource

  1. SC16IS752 UART expansion chip
  2. SP3232 RS232 transceiver
  3. ADUM1412 digital isolator
  4. B0505LS power supply isolation module
  5. RT9193-33 power chip
  6. Raspberry Pi GPIO connector: for connecting Raspberry Pi
  7. MCU control header: for connecting host control boards like Arduino
  8. RS232 connector: 2 channels RS232 interface (RS232 9PIN male)
  9. Transient suppress diode array
  10. ESD protection two-way diode
  11. Serial port status indicator
    RXD1/TXD1: channel 1 transceiving indicator
    RXD2/TXD2: channel 2 transceiving indicator
  12. Power indicator
  13. Interrupt pin switch
    The interrupt pin IRQ is connected to P5 (BCM P24) by default
    Changeable via 0R resistor

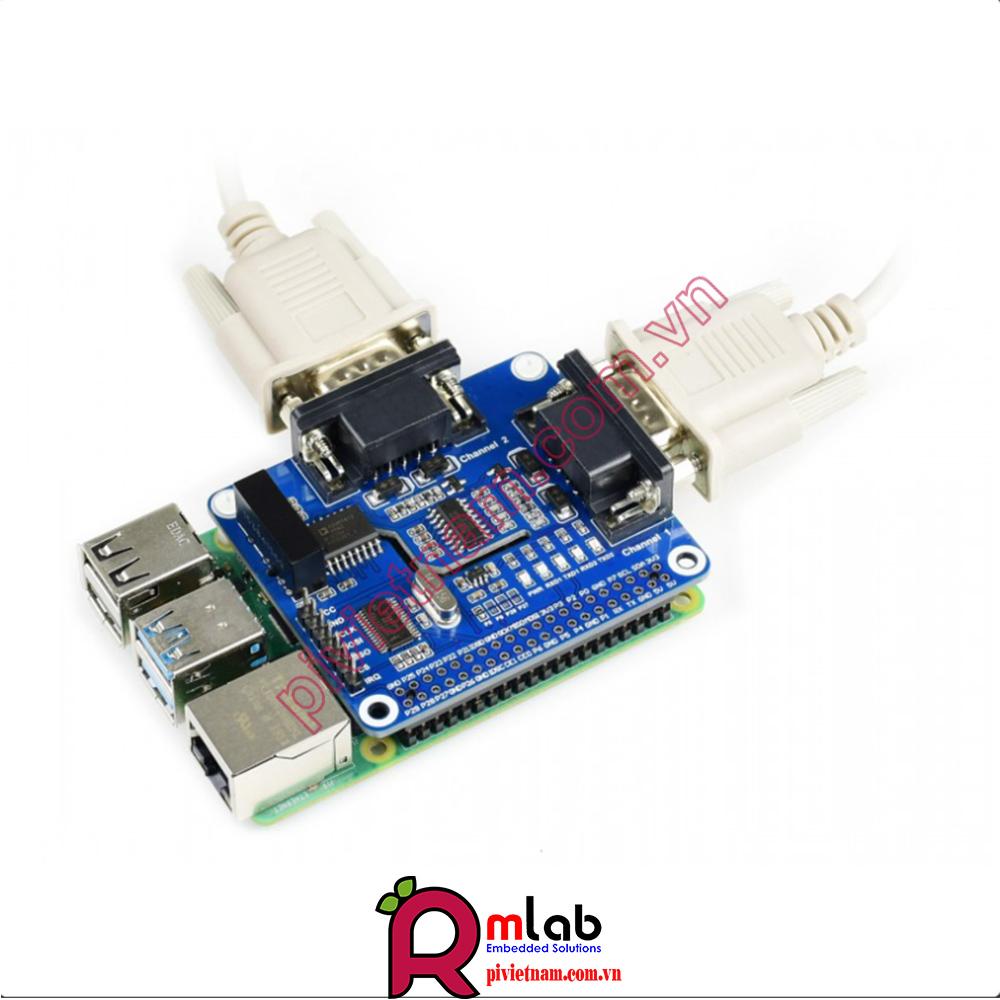

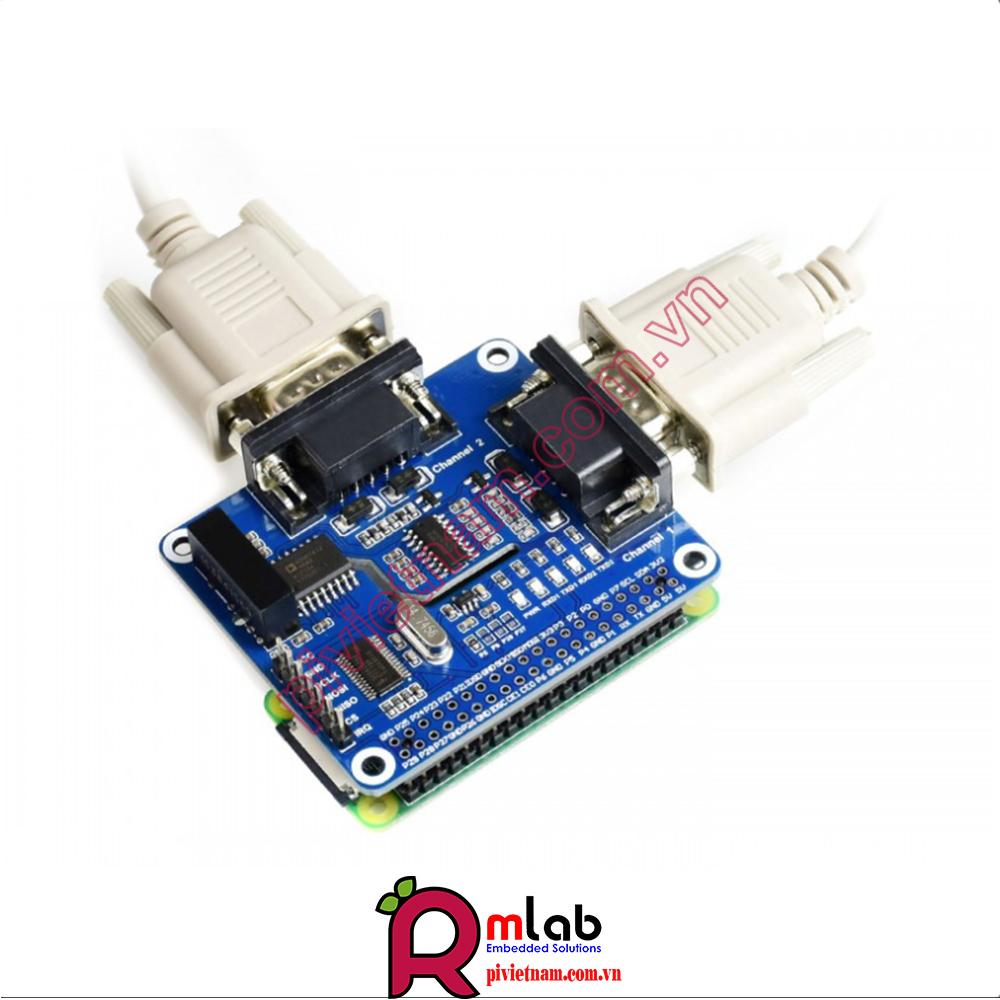

Example

Note: Raspberry Pi và cable kết nối không đi kèm

SƠ ĐỒ KẾT NỐI

PINRASPBERRY PI (BCM)DESCRIPTION
VCC5V3.3V/5V power supply
GNDGNDGround
SCKP21 (SPI1 SCLK)SPI clock input
MOSIP20 (SPI1 MOSI)SPI data input
MISOP19 (SPI1 MISO)SPI data output
CSP18 (SPI1 CS)SPI chip select
IRQP24Interrupt output

KÍCH THƯỚC

TÀI LIỆU THAM KHẢO

Wiki : www.waveshare.com/wiki/2-CH_RS232_HAT
