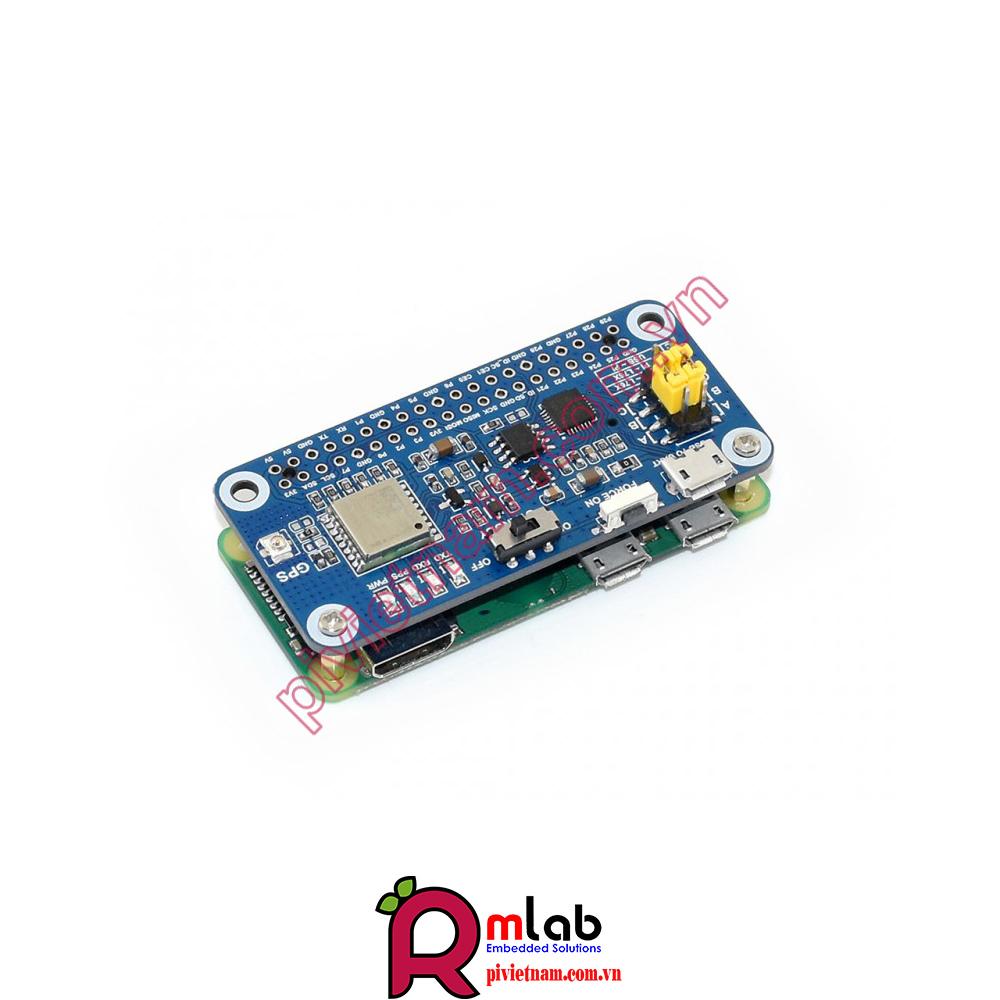

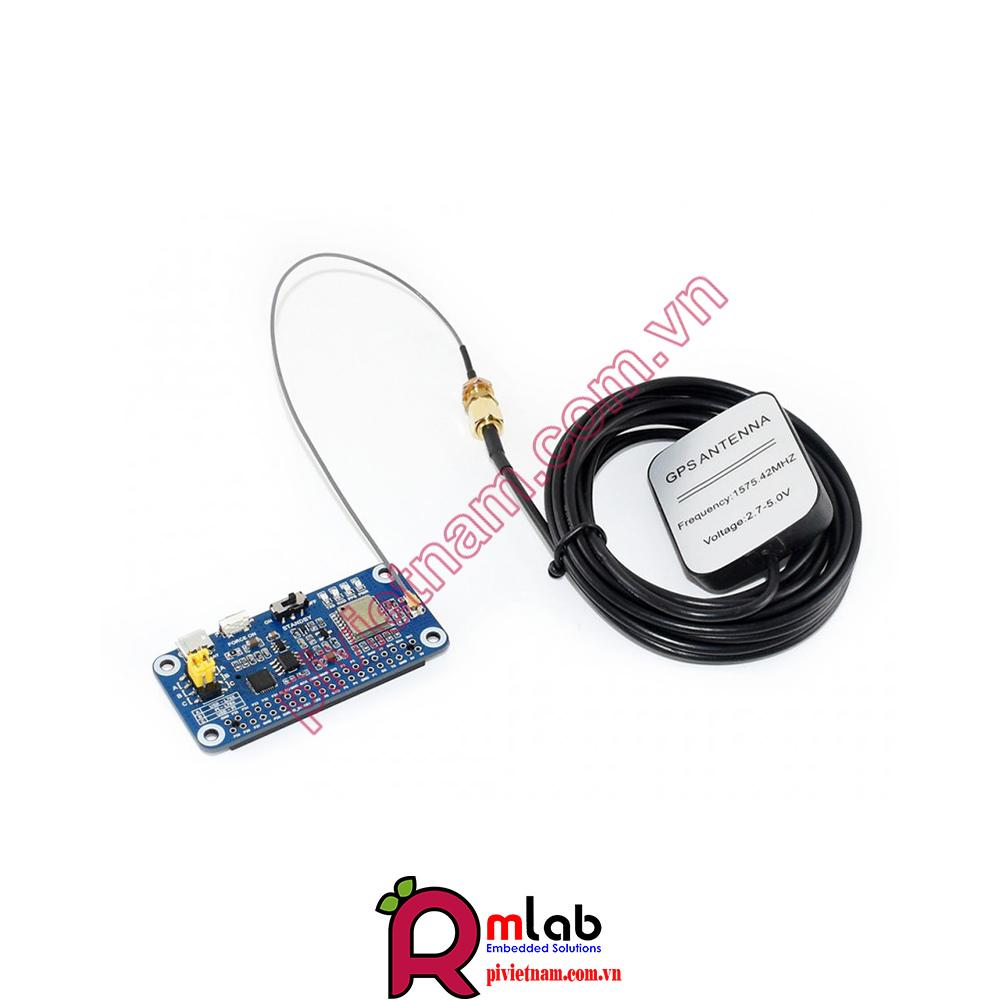

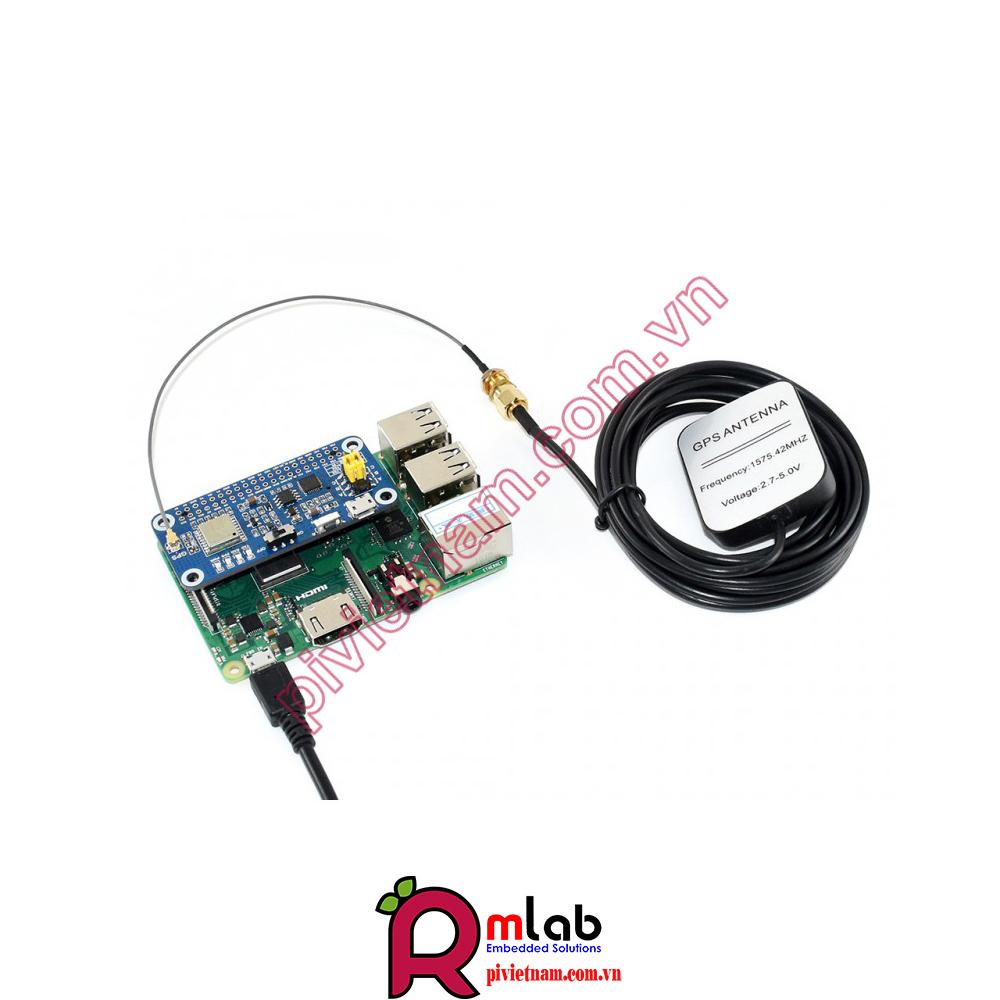

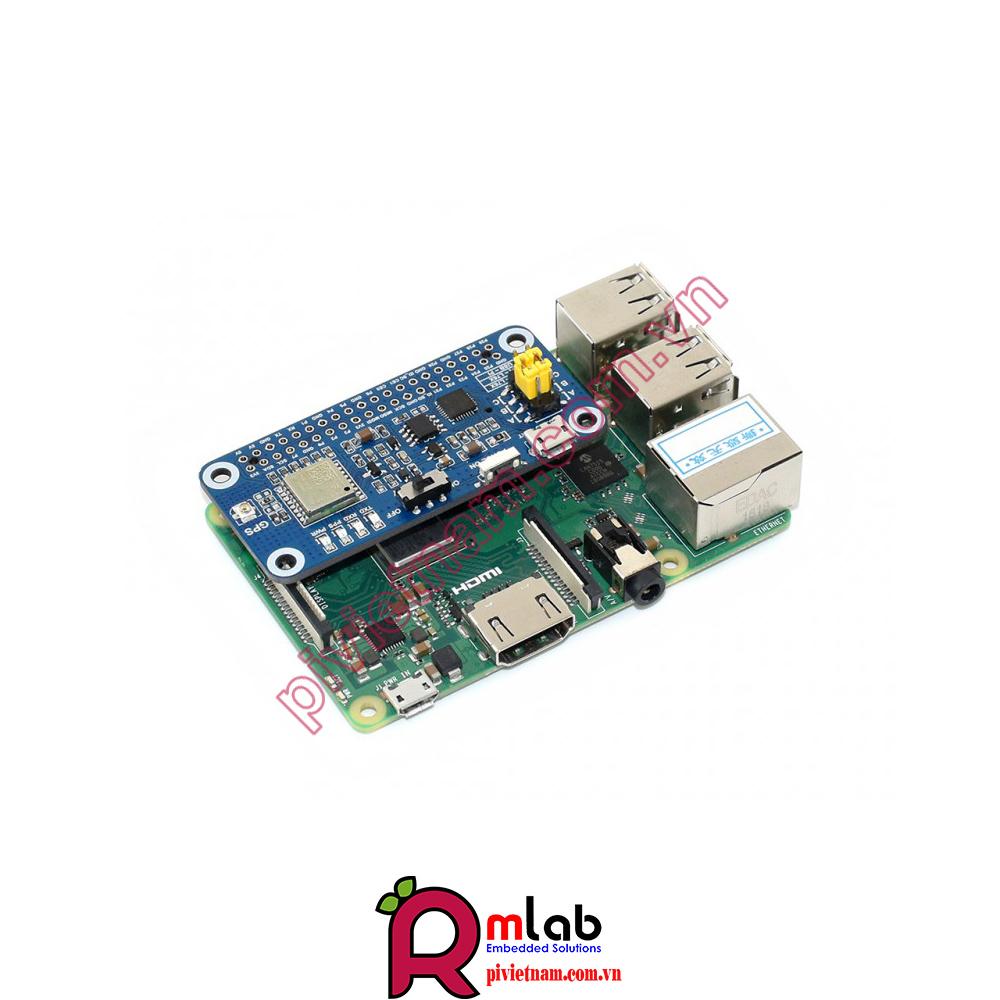

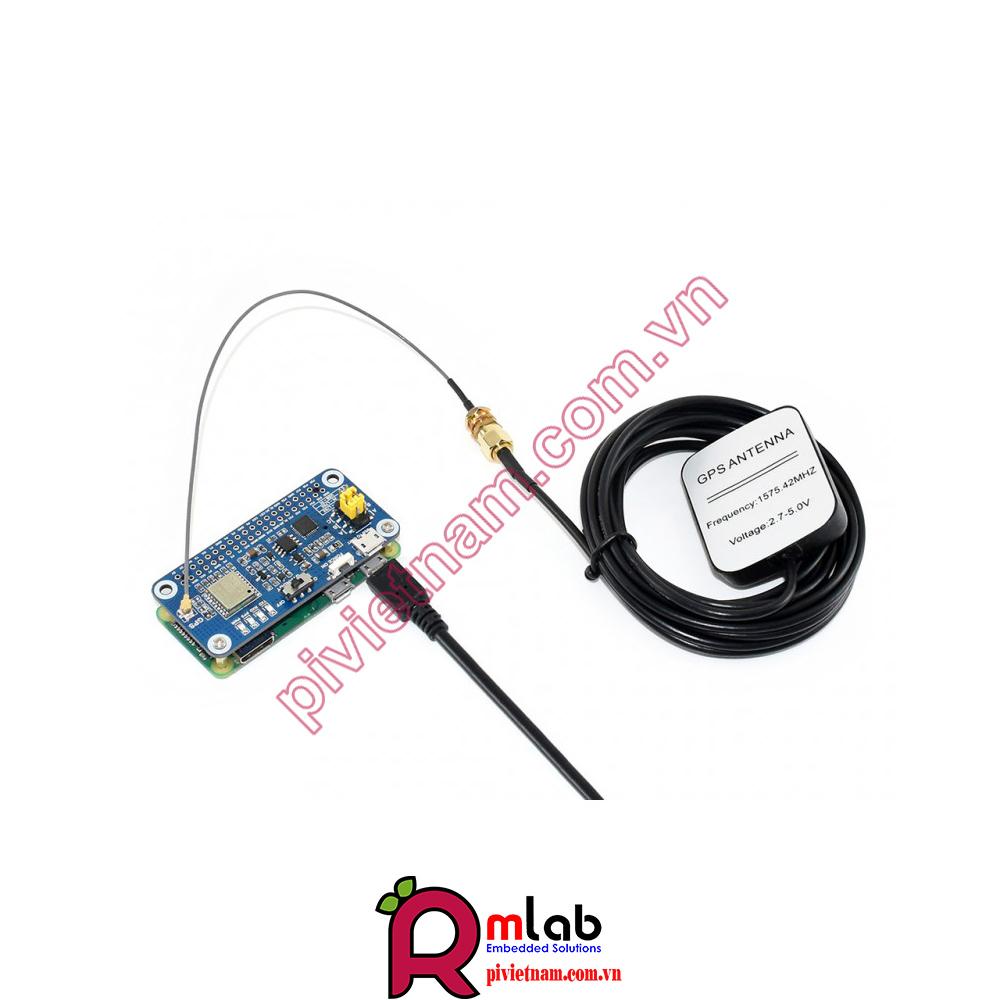

Module L76X Multi-GNSS HAT for Raspberry Pi, GPS, BDS, QZSS

Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua Module L76X Multi-GNSS HAT for Raspberry Pi, GPS, BDS, QZSS tại MLAB tại link: (link đặt hàng)

Đây là Raspberry Pi GNSS HAT hỗ trợ các hệ thống Multi-GNSS: GPS, BDS và QZSS, với các ưu điểm như định vị nhanh, độ chính xác cao, tiêu thụ điện năng thấp, v.v.

Đây là một cách dễ dàng để kích hoạt chức năng định vị toàn cầu cho Raspberry Pi của bạn.

ĐẶC ĐIỂM, TÍNH NĂNG

  • Board mạch mở rộng Raspberry Pi 40PIN GPIO tiêu chuẩn, hỗ trợ board mạch Raspberry Pi series, Jetson Nano
  • Hỗ trợ hệ thống Multi-GNSS: GPS, BDS và QZSS
  • EASY ™, công nghệ dự đoán tự theo dõi, giúp định vị nhanh chóng
  • AlwaysLocate ™, bộ điều khiển thông minh của chế độ định kỳ để tiết kiệm điện
  • Hỗ trợ DGPS, SBAS (WAAS / EGNOS / MSAS / GAGAN)
  • Tốc độ truyền giao tiếp UART: 4800 ~ 115200bps (9600bps theo mặc định)
  • Khay chứa pin tích hợp, hỗ trợ 1 số dòng pin như ML1220, RC1220, để lưu giữ tọa độ thiên văn khi mất điện hoặc khởi động lại
  • 4x đèn LED hiển thị trạng thái làm việc của module
  • Đi kèm với development resources and manual (examples for Raspberry Pi / Jetson Nano / Arduino / STM32)

THÔNG SỐ KỸ THUẬT

  • Band: GPS L1(1575.42Mhz), BD2 B1 (1561.098MHz)
    • Channels: 33 tracking ch, 99 acquisition ch, 210 PRN ch
    • C/A code
    • SBA: WAAS, EGNOS, MSAS, GAGAN
  • Horizontal position accuracy:
    • Autonomous: <2.5mCEP
  • Time-To-First-Fix @-130dBm (EASY™ enabled):
    • Cold starts: <15s
    • Warm starts: <5s
    • Hot starts: <1s
  • Sensitivity:
    • Acquisition: -148dBm
    • Tracking: -163dBm
    • Re-acquisition: -160dBm
  • Dynamic performance:
    • Altitude (max): 18000m
    • Velocity (max): 515m/s
    • Acceleration (max): 4G

THÔNG SỐ CHUNG

  • Communication interface: UART
  • Baudrate: 4800~115200bps (9600bps by default)
  • Update rate: 1Hz (default), 10Hz (max)
  • Protocols: NMEA 0183, PMTK
  • Power supply voltage: 5V / 3.3V
  • Operating current: 13mA
  • Operating temperature: -40℃ ~ 85℃
  • Dimensions: 65mm x 30.5mm

CÁC ỨNG DỤNG

  • Theo dõi xe
  • Hệ thống an ninh
  • PDA công nghiệp
  • Ứng dụng GIS

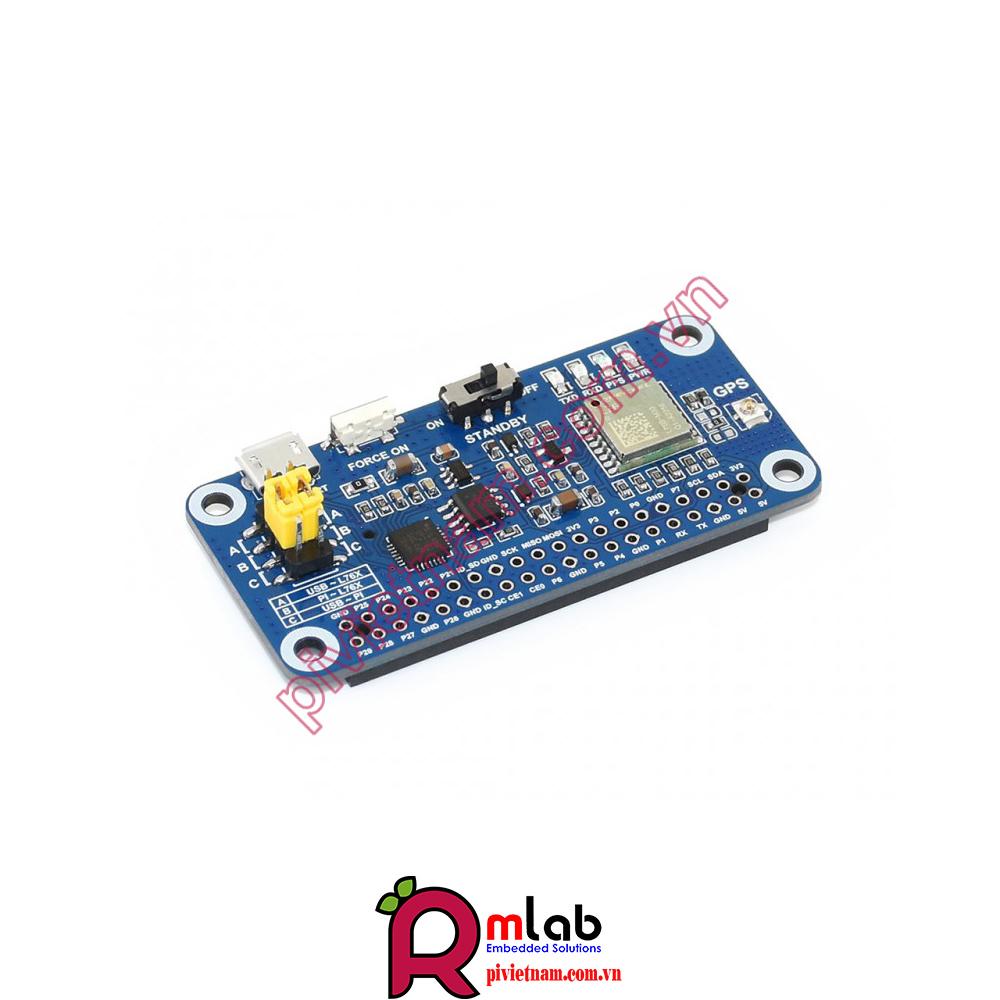

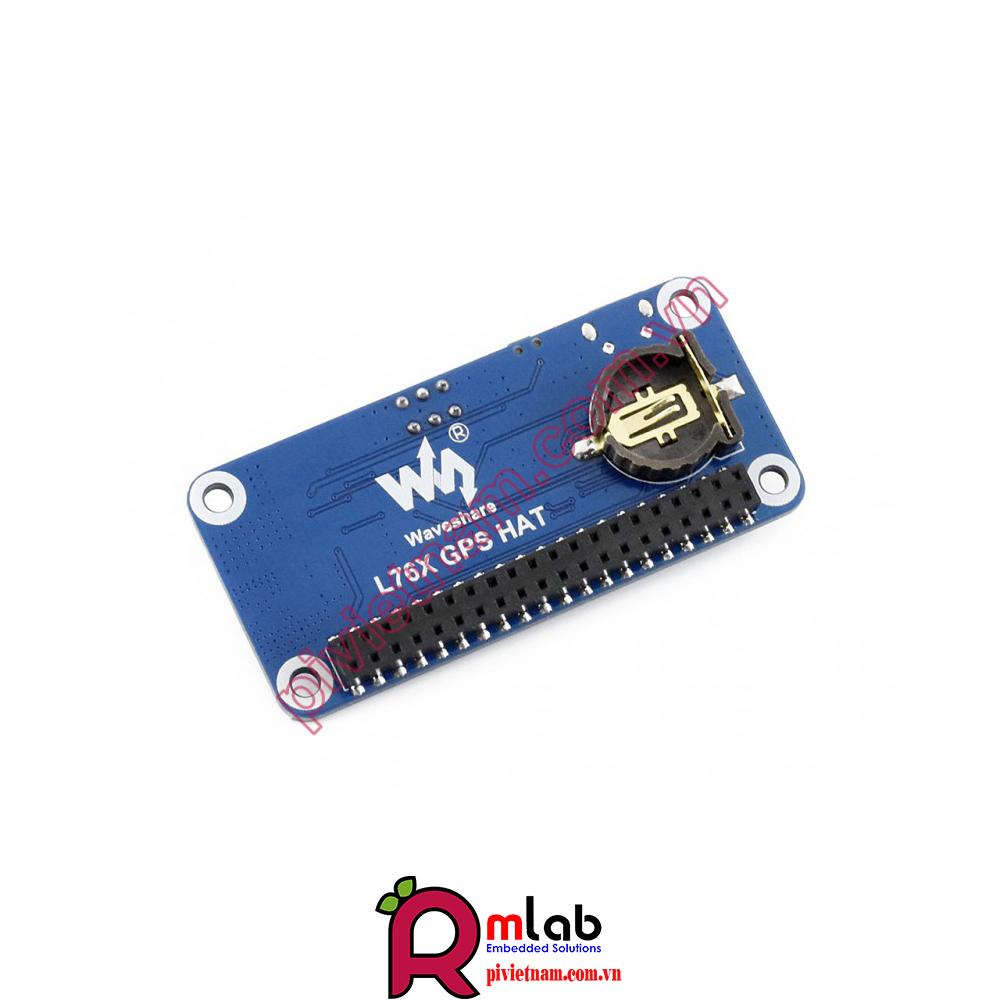

CẤU TẠO BOARD MẠCH

Tài nguyên L76X GPS HAT trên tàu

  1. Module L76B
  2. CP2102: Bộ chuyển đổi USB TO UART
  3. CAT24C32: EEPROM
  4. RT9193-33: trình quản lý năng lượng
  5. Nút bấm đánh thức chế độ sao lưu
  6. Công tắc chờ
  7. Các led báo hiệu:
    • RXD / TXD: Chỉ báo UART RX / TX
    • PPS: Chỉ báo trạng thái GPS
    • PWR: chỉ báo nguồn
  8. Đầu nối Raspberry Pi GPIO: để kết nối với Raspberry Pi
  9. Cổng USB TO UART
  10. Đầu nối anten GNSS
  11. Khay chứa pin: hỗ trợ pin sạc ML1220, RC1220, để lưu giữ tọa độ thiên văn khi mất điện hoặc khởi động lại
  12. UART selection jumpers
    • A: điều khiển L76B thông qua USB TO UART
    • B: điều khiển L76B thông qua Raspberry Pi
    • C: truy cập Raspberry Pi thông qua USB TO UART

KÍCH THƯỚC

TÀI LIỆU THAM KHẢO

Wiki: www.waveshare.com/wiki/L76X_GPS_HAT
