SIM7600G-H 4G DONGLE, GNSS Positioning, Global Band Support

SIM7600G-H 4G DONGLE, GNSS Positioning, Global Band Support (Bảo hành 6 tháng)

  • MLAB00513
  • Waveshare
1,500,000

Sản phẩm nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật trong suốt quá trình sử dụng

Xuất hoá đơn VAT cho cá nhân, đơn vị có nhu cầu

Bảo hành 6 tháng
  • Bảo hành 6 tháng

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT  VÀ ĐẶT HÀNG TRỰC TIẾP


GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM

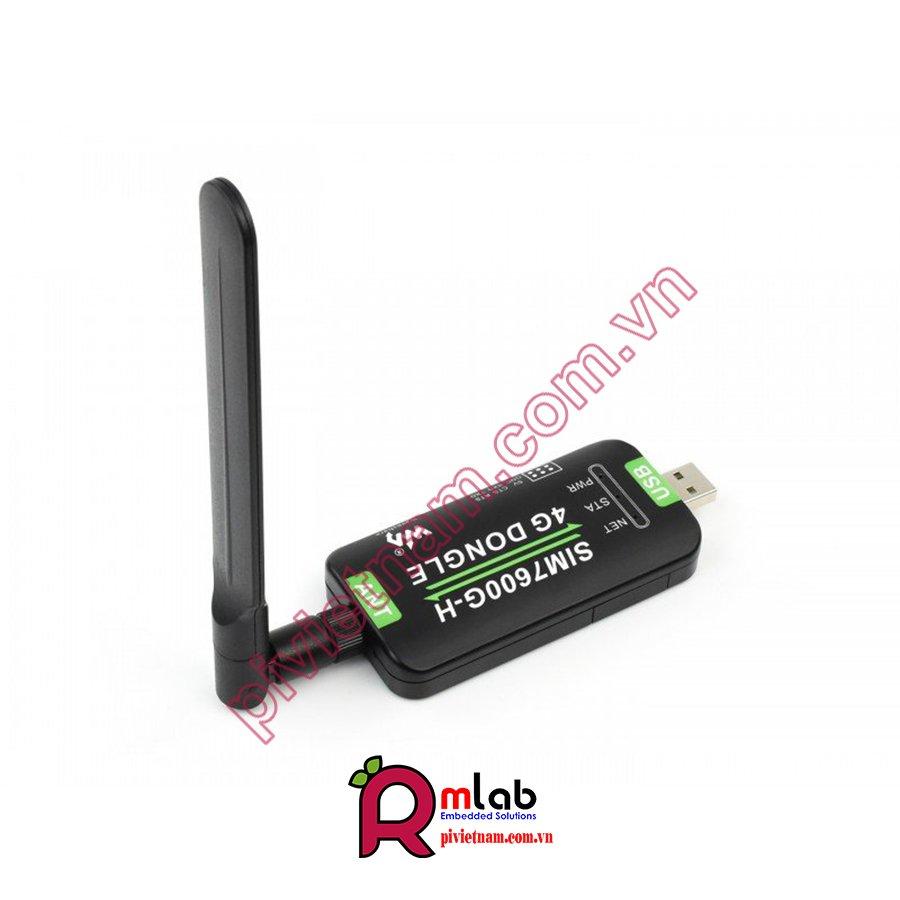

SIM7600G-H 4G DONGLE With Antenna, Industrial Grade 4G Communication And GNSS Positioning Peripheral, Global Band Support


SIM7600G-H 4G DONGLE

Đây là module Dongle 4G dùng cho công nghiệp băng tần áp dụng trên toàn cầu, có tốc độ downlink lên đến 150Mbps và tốc độ uplink 50Mbps.

Hỗ trợ các hệ điều hành bao gồm : Windows / Linux / Android. Chỉ cần kết nối thiết bị này với máy tính xách tay, PC, Raspberry Pi, máy bay không người lái, máy tính công nghiệp hoặc thiết bị lưu trữ IoT khác, bạn có thể dễ dàng sử dụng kết nối mạng 4G khi đang di chuyển.


Đặc điểm, tính năng


 + Hỗ trợ kết nối mạng 2G/3G/4G global band

 + Cung cấp Driver cho các hệ điều hành bao gồm : Windows/Linux/Android

 + Hỗ trợ các giao thức mạng như : TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS

 + Onboard USB port dùng cho kết nối trực tiếp với ARM/X86 hosts hoặc các máy tính công nghiệp khác.

 + Onboard UART port with hardware flow control dùng cho kết nối với host boards như : Arduino/STM32

 + Onboard GNSS hỗ trợ GPS, Beidou, Glonass, LBS base station positioning (Cần thêm GNSS antenna KHÔNG bao gồm trong sản phẩm )

 + Nano SIM card slot, hỗ trợ 1.8V / 3V nano SIM card

 + 3x LED hiển thị, dễ dàng theo dõi tình trạng làm việc

 + Thiết kế đóng kín có tính di động cao, nhỏ gọn và đẹp mắt

 + Baudrate support: 300bps ~ 4Mbps (115200bps by default)

 + Baudrate auto-negotiation: 9600bps ~ 115200bps



So sánh thông số kỹ thuật



 SIM7600CE-CNSESIM7600G-H
Applicable regions*ChinaGlobal
Band
LTE Cat-4 / LTE Cat-1LTE-TDD: B38/B39/B40/B41
LTE-FDD: B1/B3/B8
LTE-TDD: B34/B38/B39/B40/B41
LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/
B13/B18/B19/B20/B25/B26/B28/B66
3GUMTS/HSDPA/HSPA+: B1/B8
TD-SCDMA: B34/B39
UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19
2GGSM/GPRS/EDGE: 900/1800MHzGSM/GPRS/EDGE: 850/900/1800/1900MHz
GNSSN/AGPS, BeiDou, Glonass, LBS base station
Data Rate
LTE Cat-4150Mbps(DL) / 50Mbps(UL)
3G (HSPA+)42Mbps(DL) / 5.76Mbps(UL)
2G (EDGE)236.8Kbps(DL) / 236.8Kbps(UL)
2G (GPRS)85.6Kbps(DL) / 85.6Kbps(UL)
Software Features
Operating systemWindows/Linux/Android
Network protocolTCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS
Dial-up protocolNDIS/RNDIS/PPP
SMSSupports MT, MO, CB, Text, PDU
Hardware Description
Communication interfaceUSB / UART
UART baud rate300bps ~ 4Mbps (115200bps by default)
IndicatorNET:network indicator
STA:status indicator
PWR:power indicator
SIM card supportNano SIM card (1.8V / 3V)
Antenna connectorLTE
Power supply5V
Logic level3.3V
Outline dimensions89.20 × 45.26 × 14.62mm



Hỗ trợ Global Band

Hỗ trợ kết nối 2G/3G/4G toàn cầu




Hỗ trợ Multi Host


Làm việc với Laptop / Raspberry Pi / Industrial Computer...
Lên tới 150Mbps Downlink và 50Mbps Uplink*



* là viết tắt của tốc độ dữ liệu lý tưởng, tốc độ dữ liệu thực tế có thể dao động lớn, tùy thuộc vào các yếu tố như vùng phủ sóng, traffic congestion, base station condition, etc.


Hỗ trợ nhiều hệ thống

Hỗ trợ Windows/Android/Linux


Chỉ cần cắm thiết bị qua cổng USB, cài đặt driver và configuration đơn giản, bạn đã có thể kết nối 4G tốc độ cao


Cloud Communication


Hỗ trợ giao diện kết nối USB/UART
Hỗ trợ các giao thức TCP/UDP/FTP/FTPS/HTTP/HTTPS


GNSS Positioning

Hỗ trợ GPS, BeiDou, Glonass, LBS Base Station Positioning


***GNSS antenna KHÔNG bao gồm trong bộ sản phẩm.

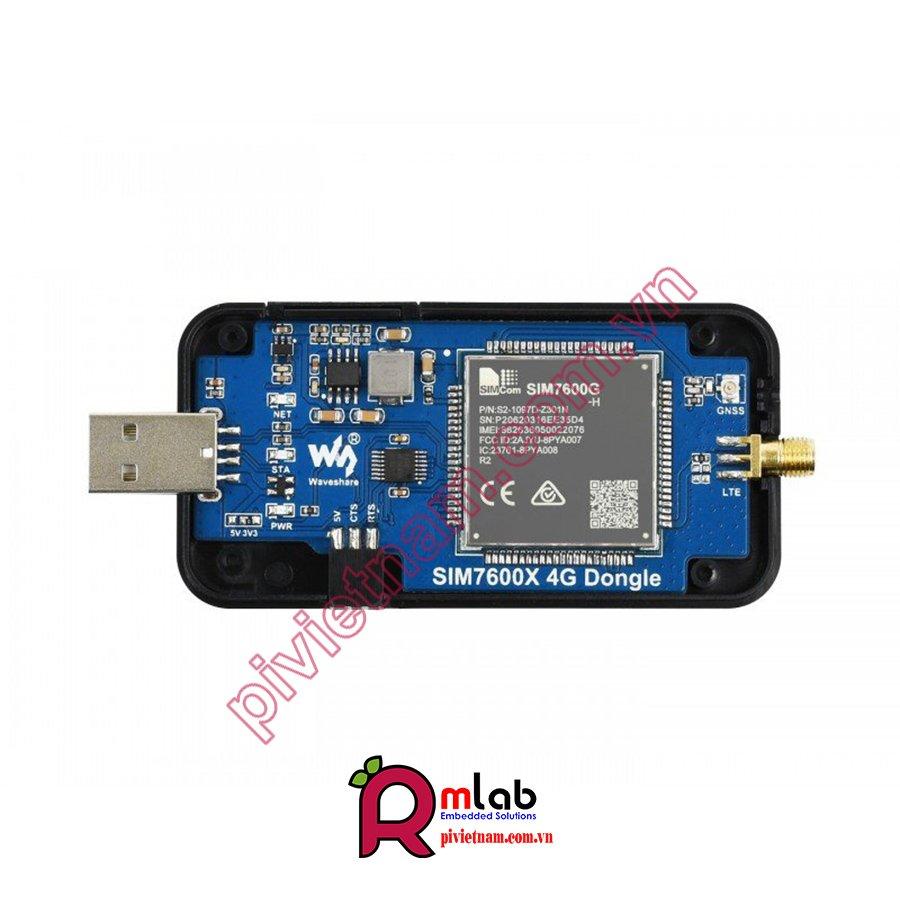

Industrial Grade 4G Solution

Integrates SIM7600G-H Module, Industrial Grade Design, Stable Connection, More Durable

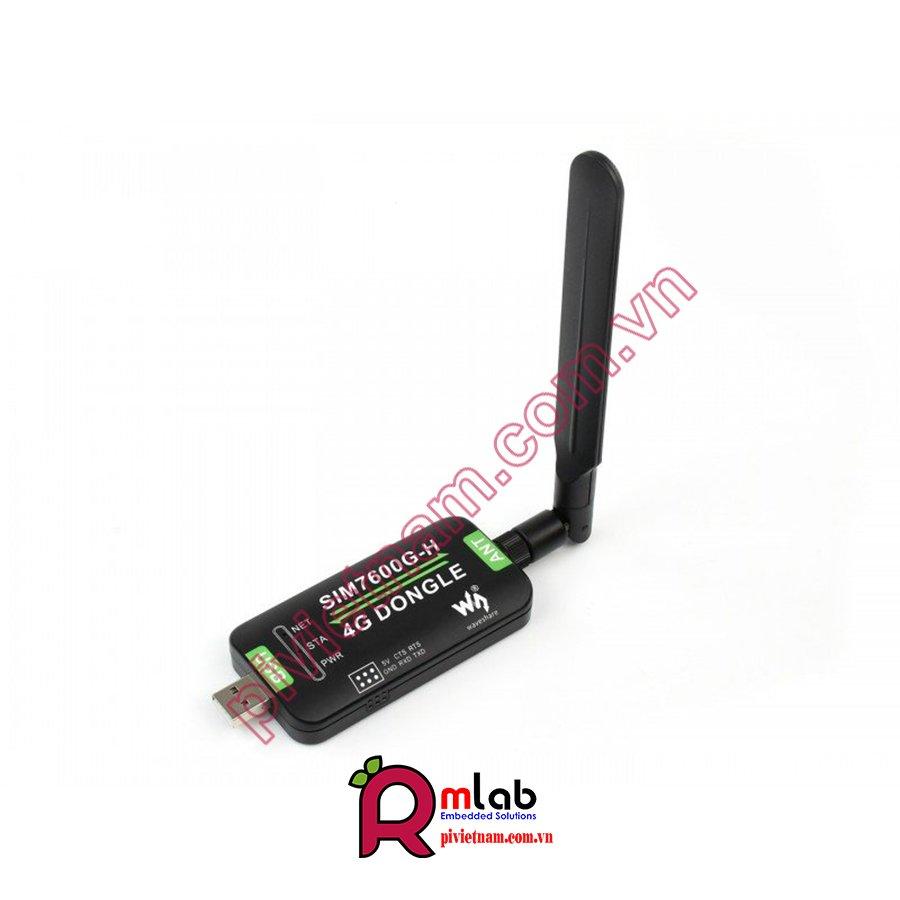

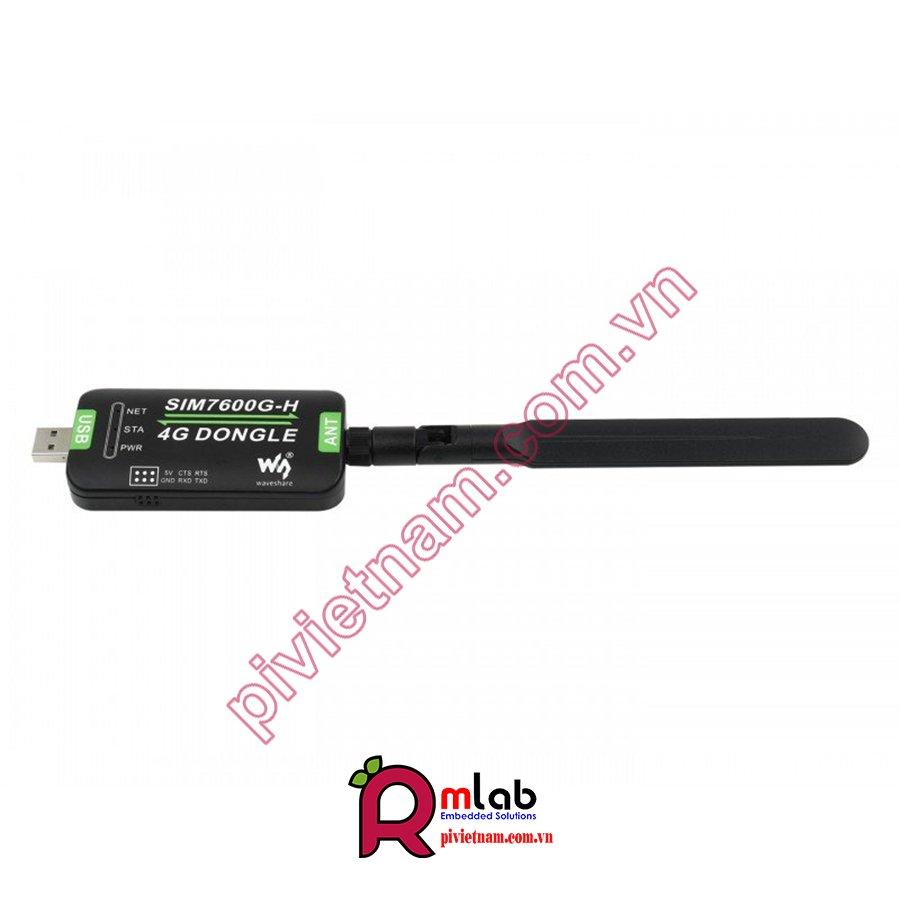

Flexible Antenna

Flexible Structure Antenna Design, Allows Multidimensional Rotation For Better Connection

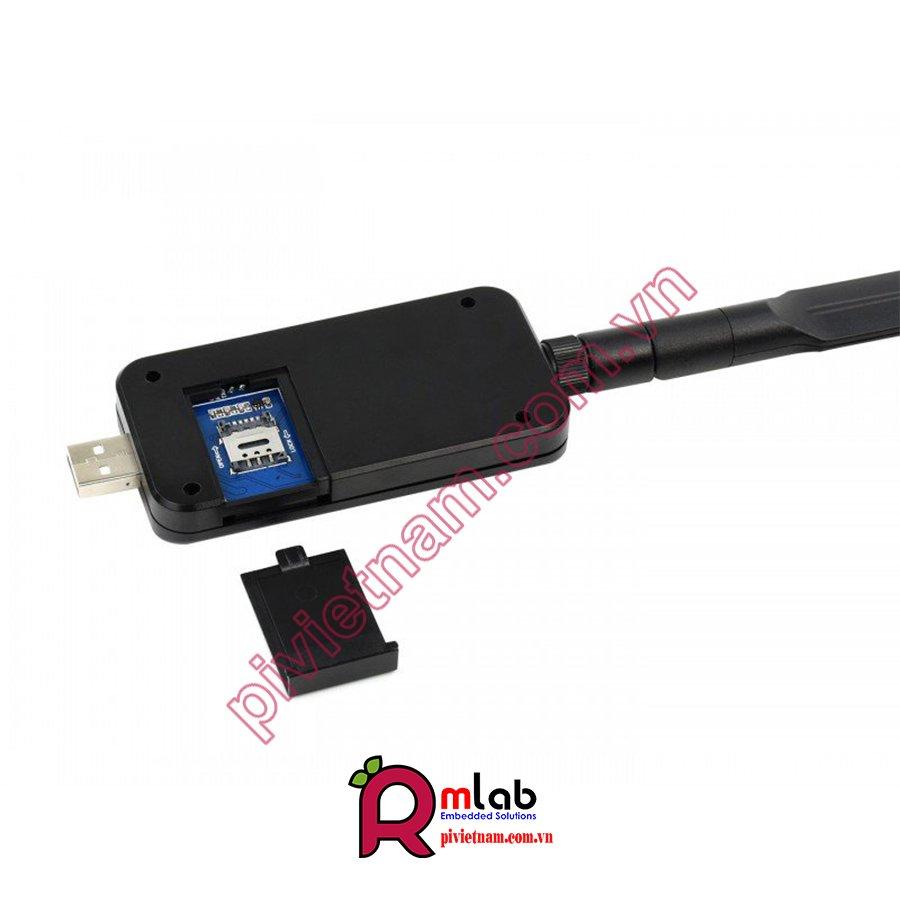

4G SIM Card Slot

Onboard Nano SIM Card Slot With Sliding Cover, Easy To Use

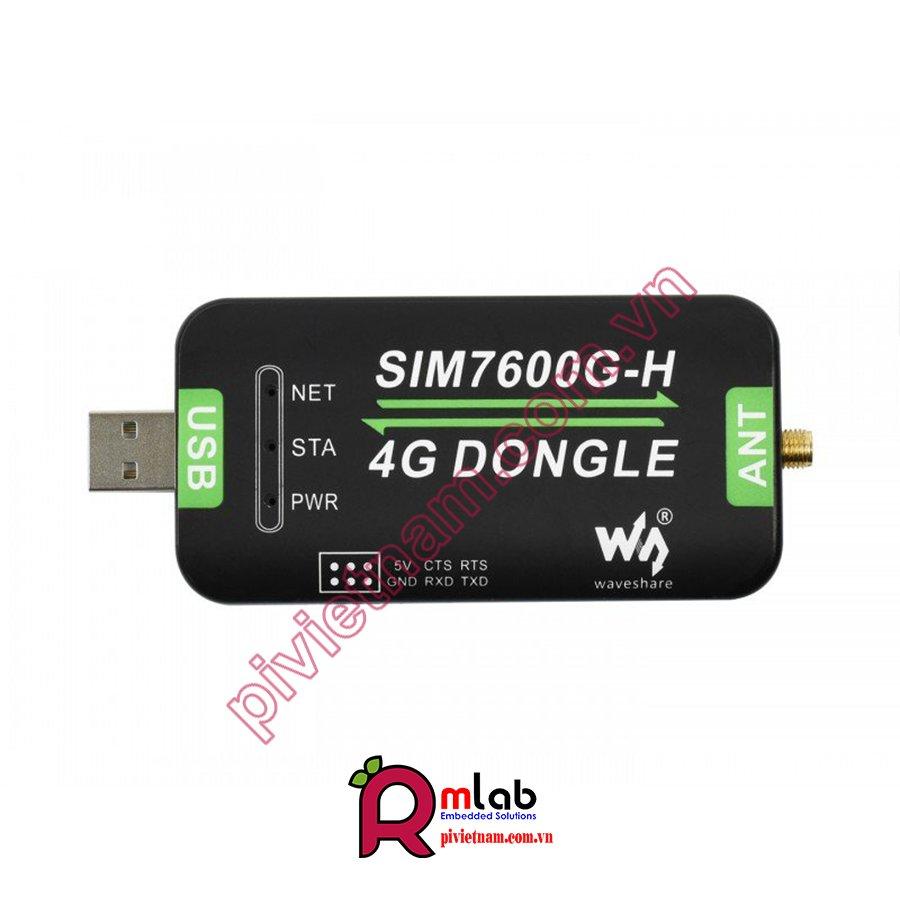

Three LED Indicators

Easy To Check The Operating Status, Convenient For Programming/Debugging

UART PINOUTS
5V5V DC input
GNDpower ground
TXDdata transmitting
RXDdata receiving
CTShardware flow control, clear to send, NC if not used
RTShardware flow control, request to send, NC if not used

Các ứng dụng thực tế

Kích thước bên ngoài


TÀI LIỆU THAM KHẢO :


Wiki: www.waveshare.com/wiki/SIM7600G-H_4G_DONGLE
