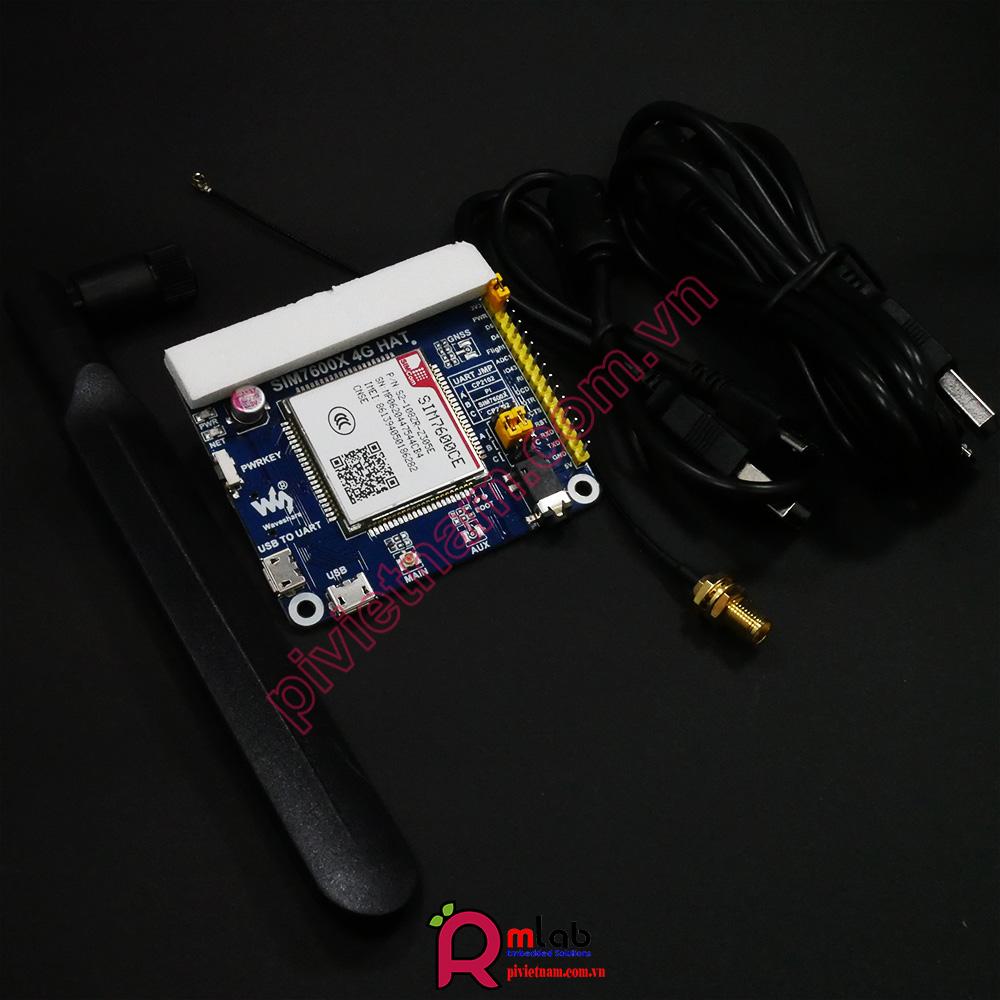

4G HAT FOR RASPBERRY PI
Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua SIM7600CE-CNSE 4G / 3G / 2G HAT for Raspberry Pi tại MLAB tại link: (link đặt hàng)

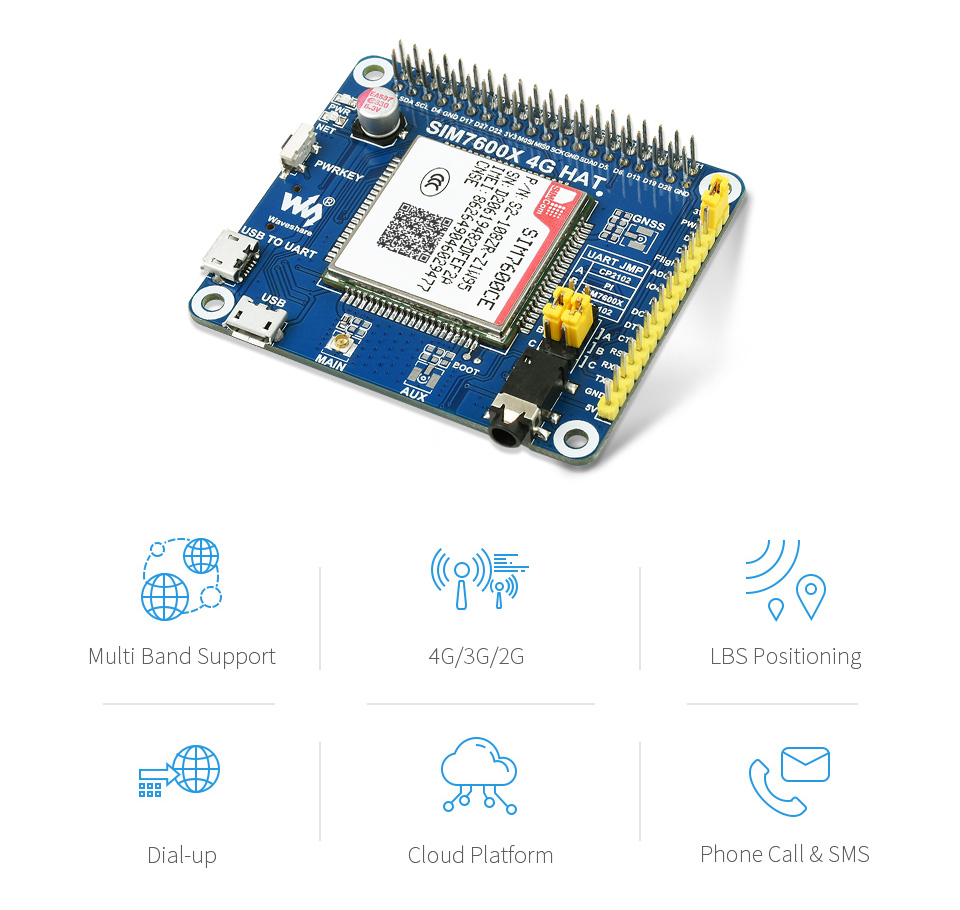

ĐẶC ĐIỂM, TÍNH NĂNG
+ 40PIN GPIO tiêu chuẩn, hỗ trợ bo mạch Raspberry Pi series, Jetson Nano
+ Hỗ trợ gọi điện thoại, SMS, TCP, UDP, DTMF, HTTP, FTP, v.v.
+ Hỗ trợ định vị trạm gốc LBS
+ Giao diện USB tích hợp, để kiểm tra Lệnh AT, thiết lập kết nối mạng, v.v.
+ Bộ chuyển đổi USB sang UART CP2102 tích hợp, để gỡ lỗi nối tiếp
+ Chân điều khiển UART đột phá, để kết nối với các bảng chủ như Arduino / STM32
+ Khe cắm thẻ SIM, hỗ trợ thẻ SIM 1.8V / 3V
+ Khe cắm thẻ TF để lưu trữ dữ liệu như tệp, tin nhắn, v.v.
+ Giắc cắm âm thanh tích hợp và bộ giải mã âm thanh để thực hiện cuộc gọi điện thoại
+ Đèn báo LED 2x, dễ dàng theo dõi trạng thái làm việc
+ Bộ dịch điện áp tích hợp, điện áp hoạt động có thể được định cấu hình thành 3.3V hoặc 5V thông qua jumper
+ Tốc độ truyền: 300bps ~ 4Mbps (mặc định: 115200bps)
+ Tốc độ truyền baud tự động: 9600bps ~ 115200bps
+ Điều khiển thông qua các lệnh AT (bộ lệnh 3GPP TS 27.007, 27.005 và V.25TER)
+ Hỗ trợ bộ công cụ ứng dụng SIM: SAT Class 3, GSM 11.14 Release 99, USAT
+ Đi kèm với tài nguyên phát triển và sách hướng dẫn (ví dụ cho Raspberry Pi / Jetson Nano / Arduino / STM32)
THÔNG SỐ KĨ THUẬT
| FREQUENCY BAND | |
|---|---|
| LTE Cat-4 | LTE-FDD: B1/B3/B5/B8 |
| LTE-TDD: B38/B39/B40/B41 | |
| 3G | UMTS/HSDPA/HSPA+: B1/B8 |
| 2G | GSM/GPRS/EDGE: 900/1800 MHz |
| SMS AND AUDIO | |
| SMS | Supported types: MT, MO, CB, Text, PDU |
| Storage: USIM card and ME (default) | |
| Audio feature | Supports echo cancellation |
| Supports noise reduction | |
| OTHERS | |
| Power supply | 5V |
| Operating voltage | 5V / 3.3V (configured via jumper) |
| Operating temperature | -30°C ~ 80°C |
| Storage temperature | -45°C ~ 90°C |
| Dimensions | 56.01mm × 65.00mm |

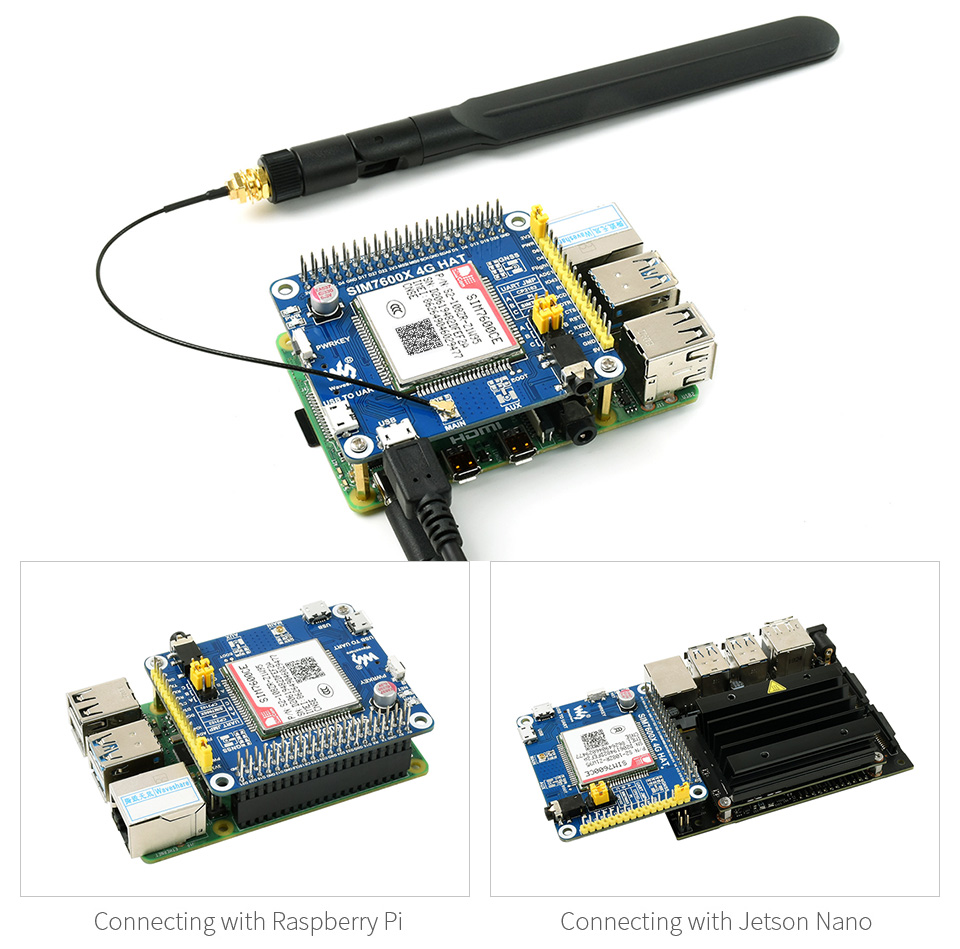

TƯƠNG THÍCH VỚI RASPBERRY PI, NVIDIA JETSON NANO

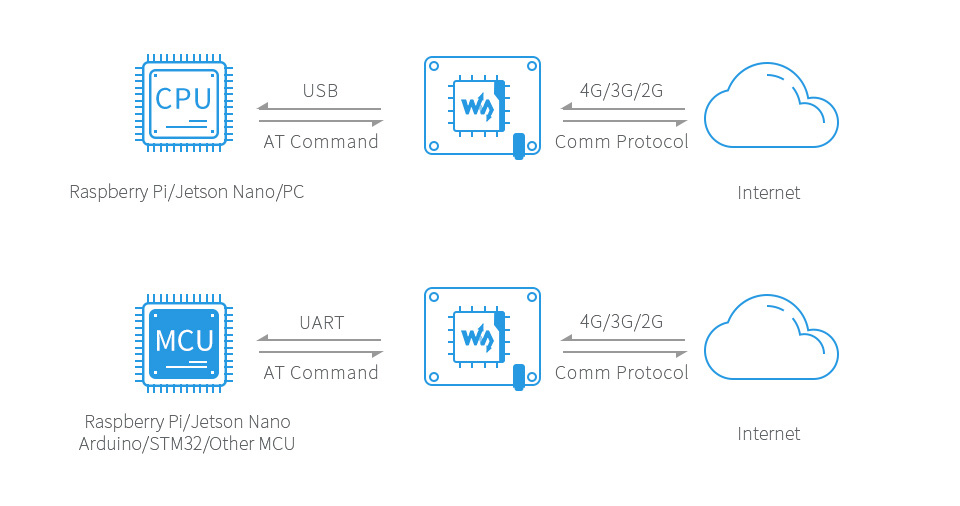

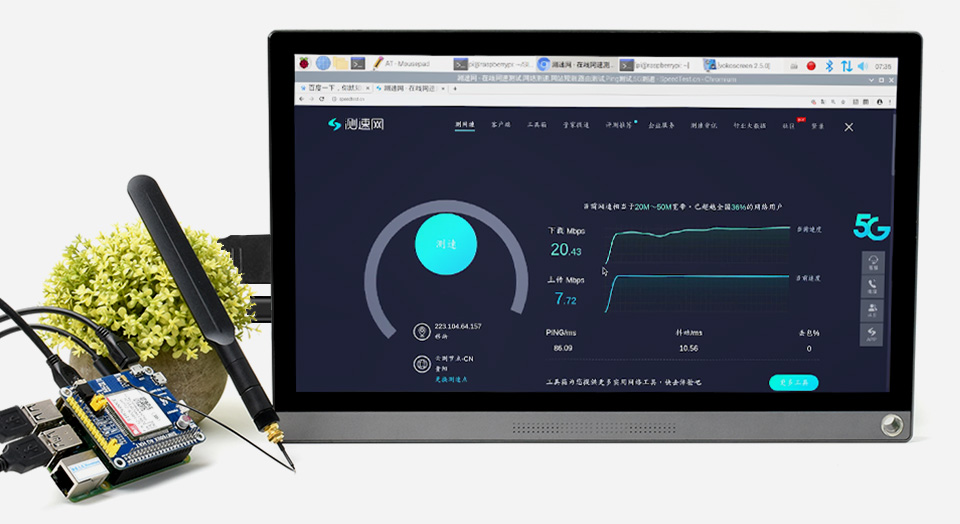

Dial-Up On Windows/Linux
LTE Cat-4: Up To 50Mbps (Uplink) / Up To 150Mbps (Downlink)
3G (HSPA+): Up To 5.76Mbps (Uplink) / Up To 42Mbps (Downlink)
Cloud Communication
Hỗ Trợ Các Giao Thức Truyền Thông Bao Gồm TCP / UDP / FTP / FTPS / HTTP / HTTPS

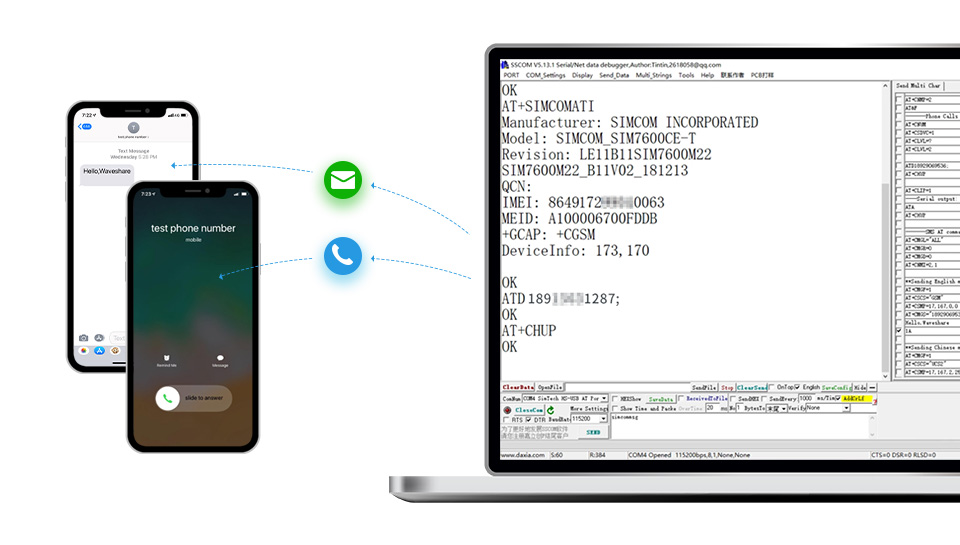

HỖ TRỢ GỌI ĐIỆN VÀ NHẮN TIN
Thực hiện cuộc gọi Tele hoặc uửi SMS bằng lệnh AT, với Jack âm thanh tích hợp

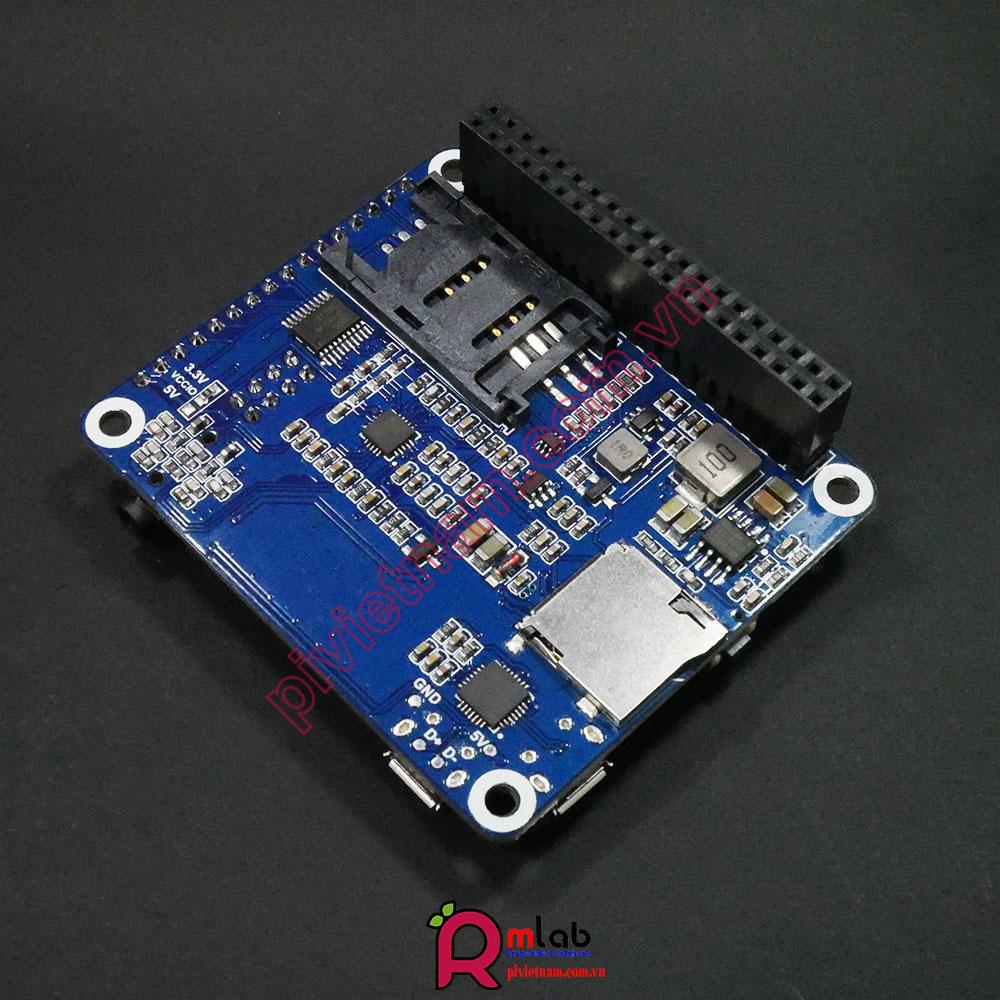

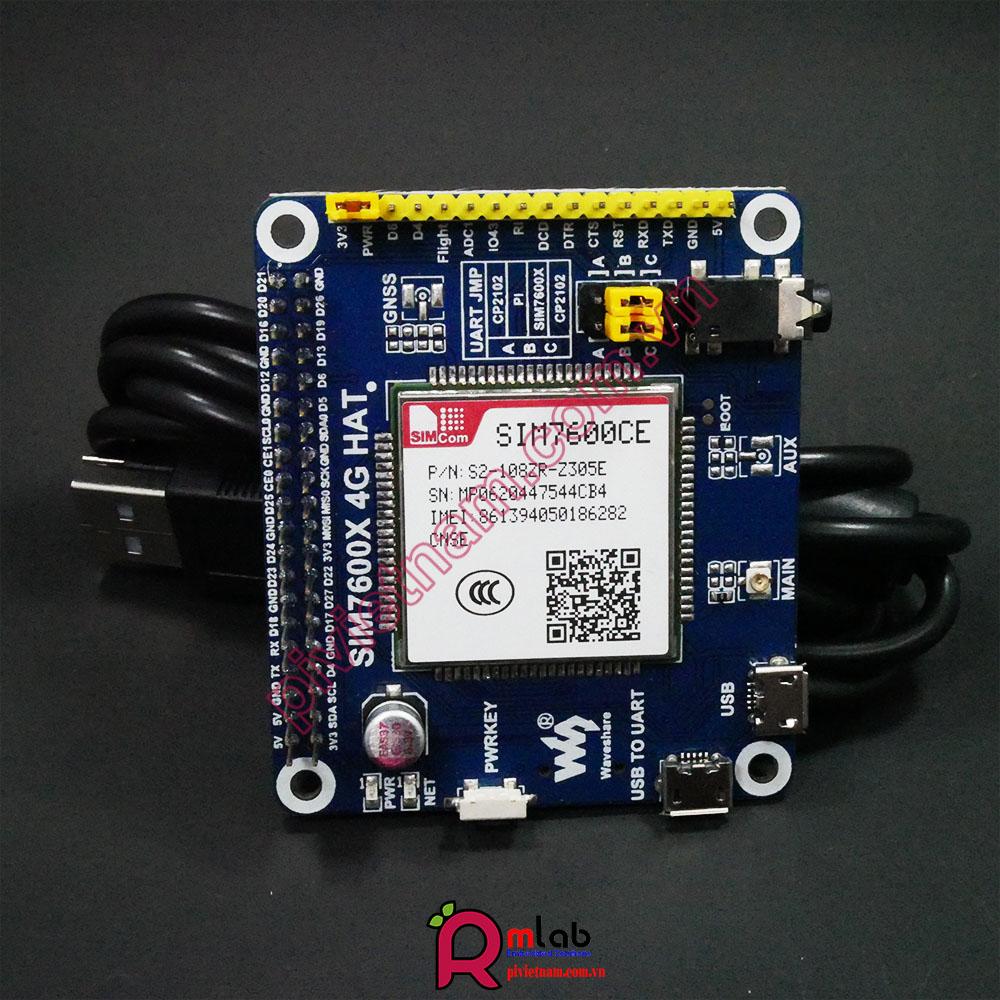

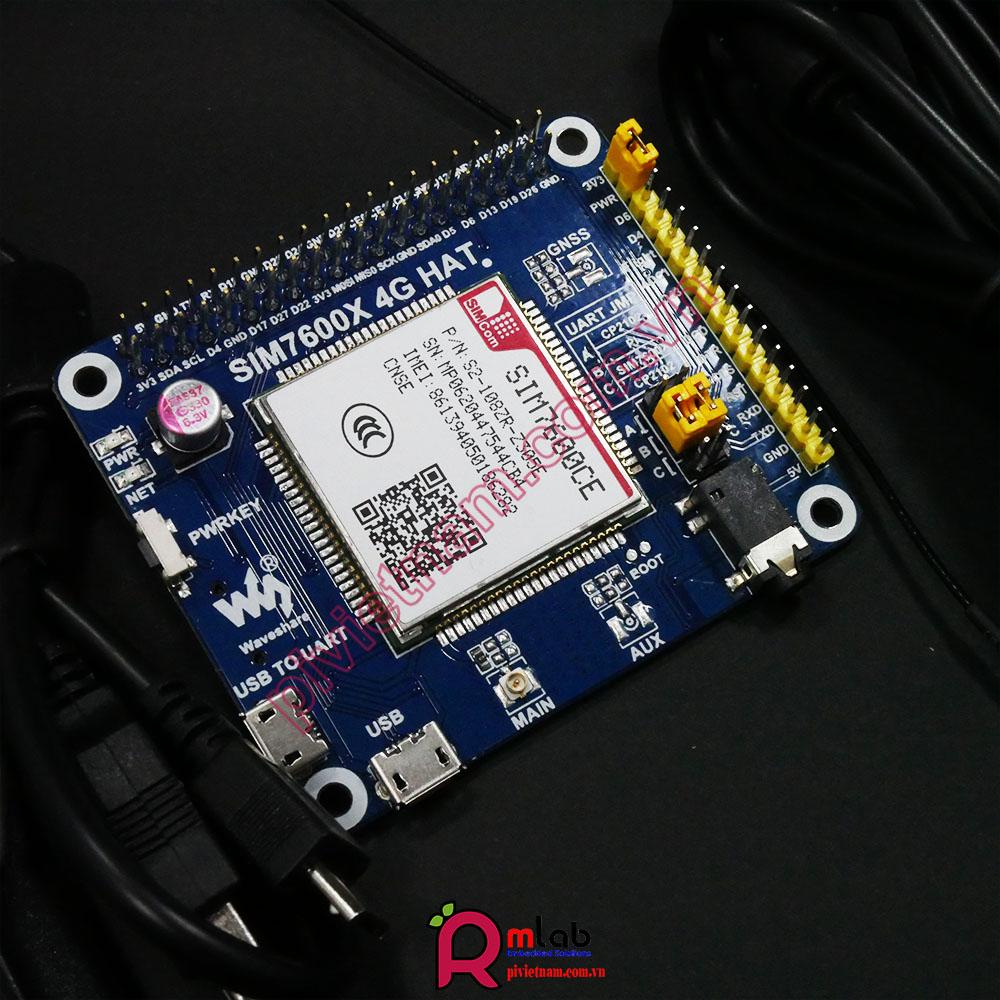

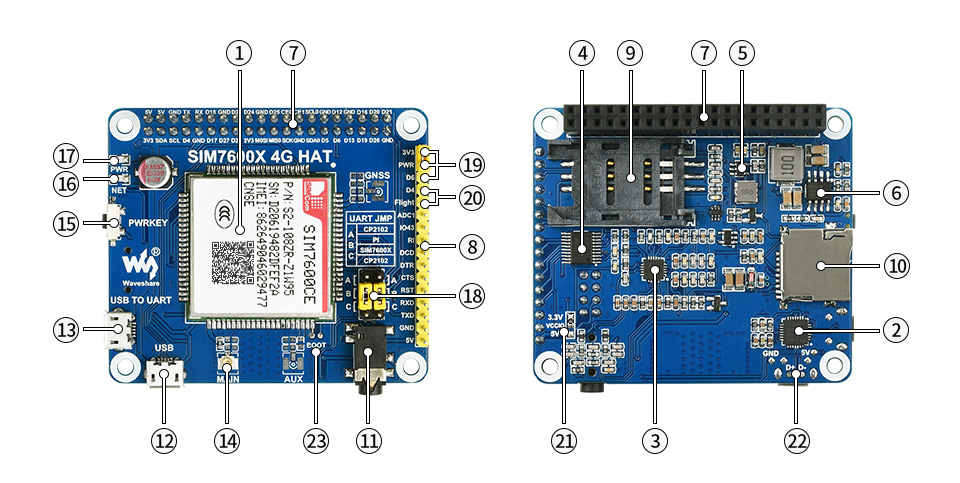

CÁC THÀNH PHẦN TRÊN BO MẠCH
1. SIM7600CE-CNSE
2. CP2102 USB to UART converter
3. NAU8810 audio decoder
4. TXS0108EPWR voltage translator
+ translates 3.3V/5V into 1.8V
5. MP2128DT power chip
6. MP1482 power chip
7. Raspberry Pi GPIO header
+ for connecting with Raspberry Pi
8. SIM7600 control interface
+ for connecting with host boards like Arduino/STM32
9. SIM card slot
+ supports 1.8V/3V SIM card
10. TF card slot
+ for storing data like files, messages, etc.
11. 3.5mm earphone/mic jack
+ for audio actions like making telephoto call
12. USB interface
+ for testing AT Commands, and so on
13. USB TO UART interface
+ for serial debugging, or log in to Raspberry Pi

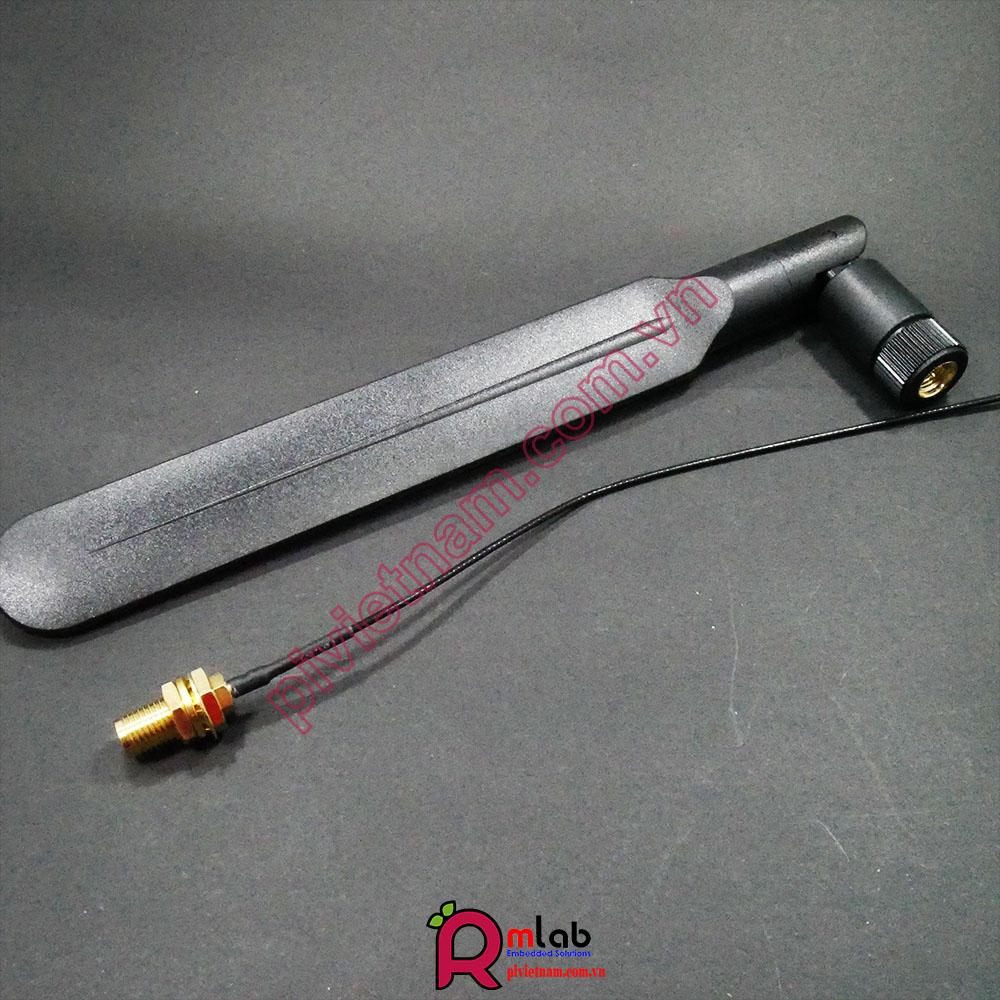

14. MAIN antenna connector
15. Module power switch
16. Network status indicator
17. Power indicator
18. UART selection jumper
A: access Raspberry Pi via USB to UART
B: control the SIM7600 with Raspberry Pi
C: control the SIM7600 via USB to UART
19. PWR selection jumper
+ PWR - 3V3: auto startup on power-up
+ PWR - D6: startup/shutdown by the Raspberry Pi D6 pin
20. Flight mode selection jumper
+ NC by default, no flight mode control pin
+ Flight - D4: flight mode is controlled by the Raspberry Pi D4 pin
21. Operating voltage selection jumper
+ VCCIO - 3.3V: set operating voltage as 3.3V
+ VCCIO - 5V: set operating voltage as 5V
22. USB connector solder pads
23. BOOT forced programming solder pads

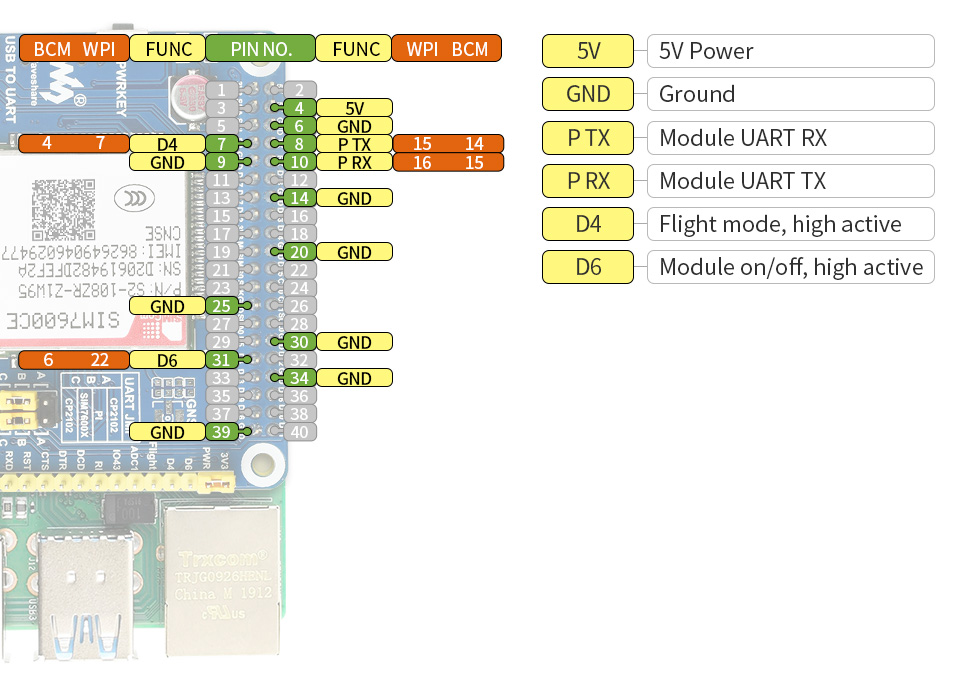

SƠ ĐỒ CHÂN KẾT NỐI

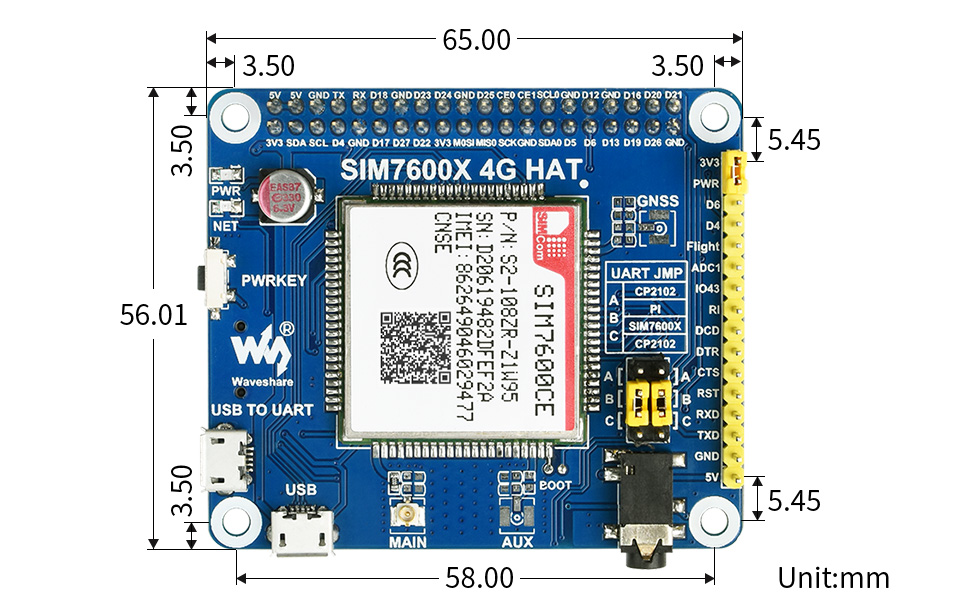

KÍCH THƯỚC BÊN NGOÀI
TÀI LIỆU THAM KHẢO
