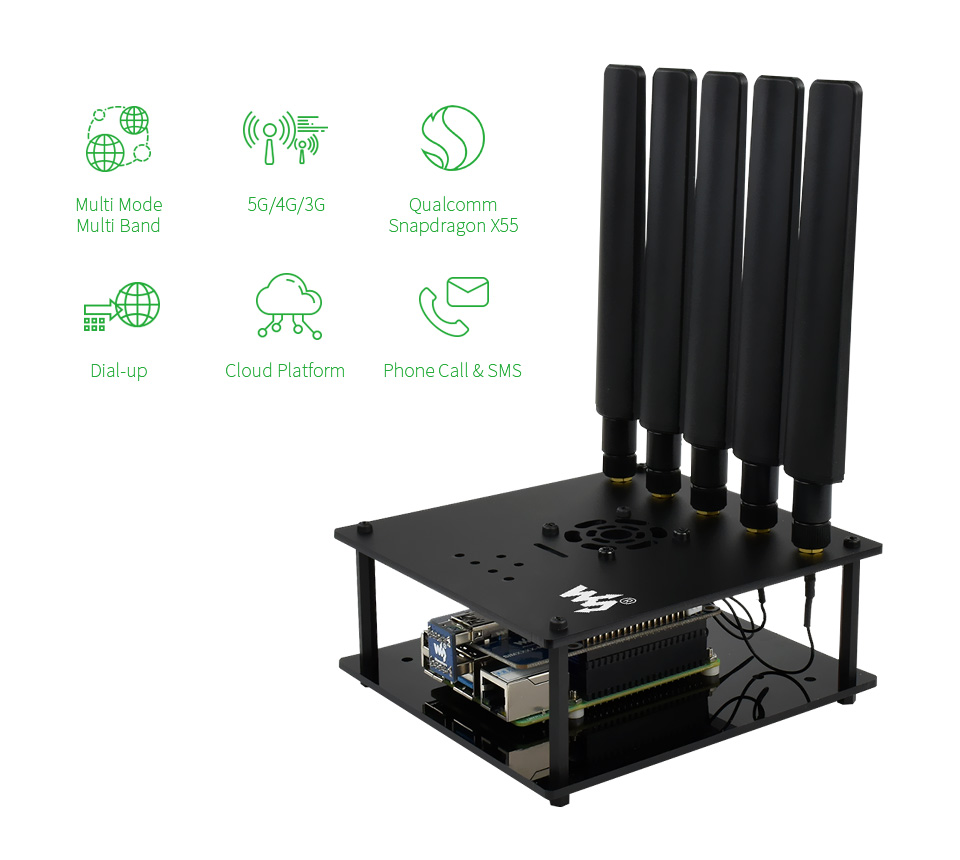

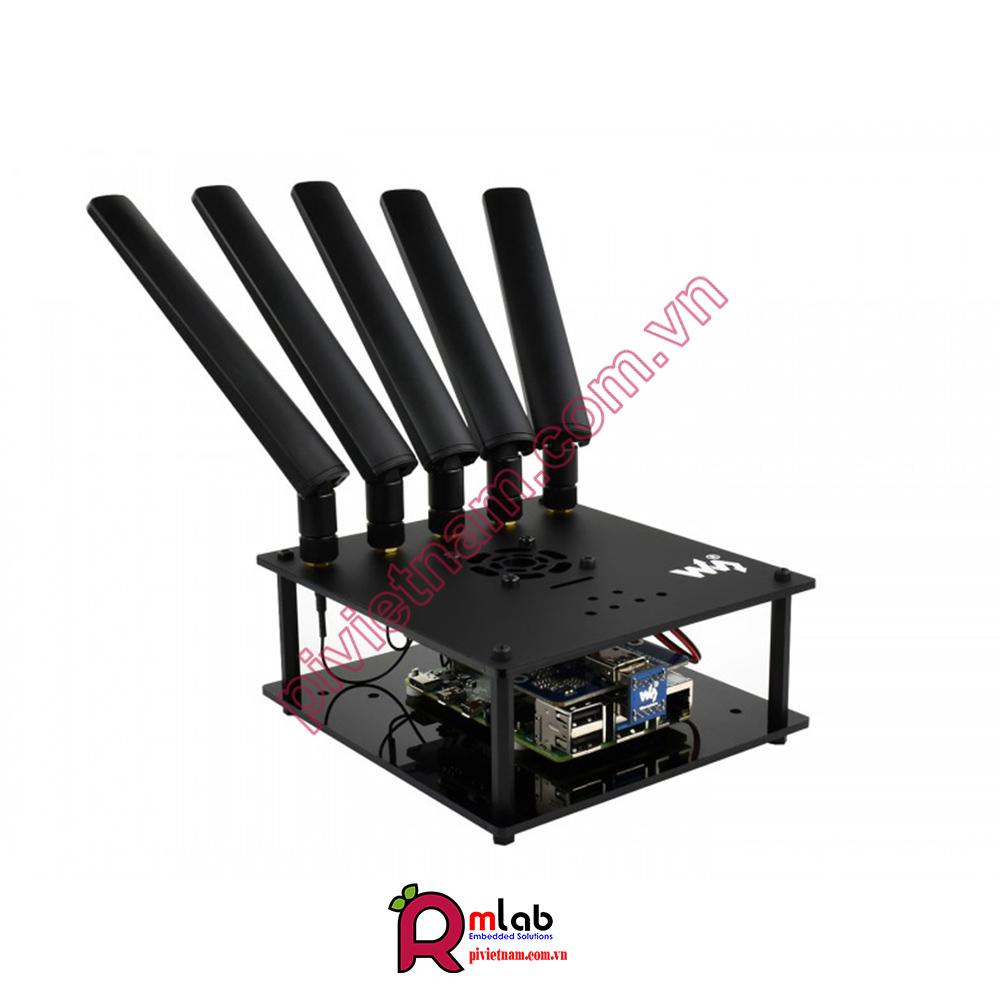

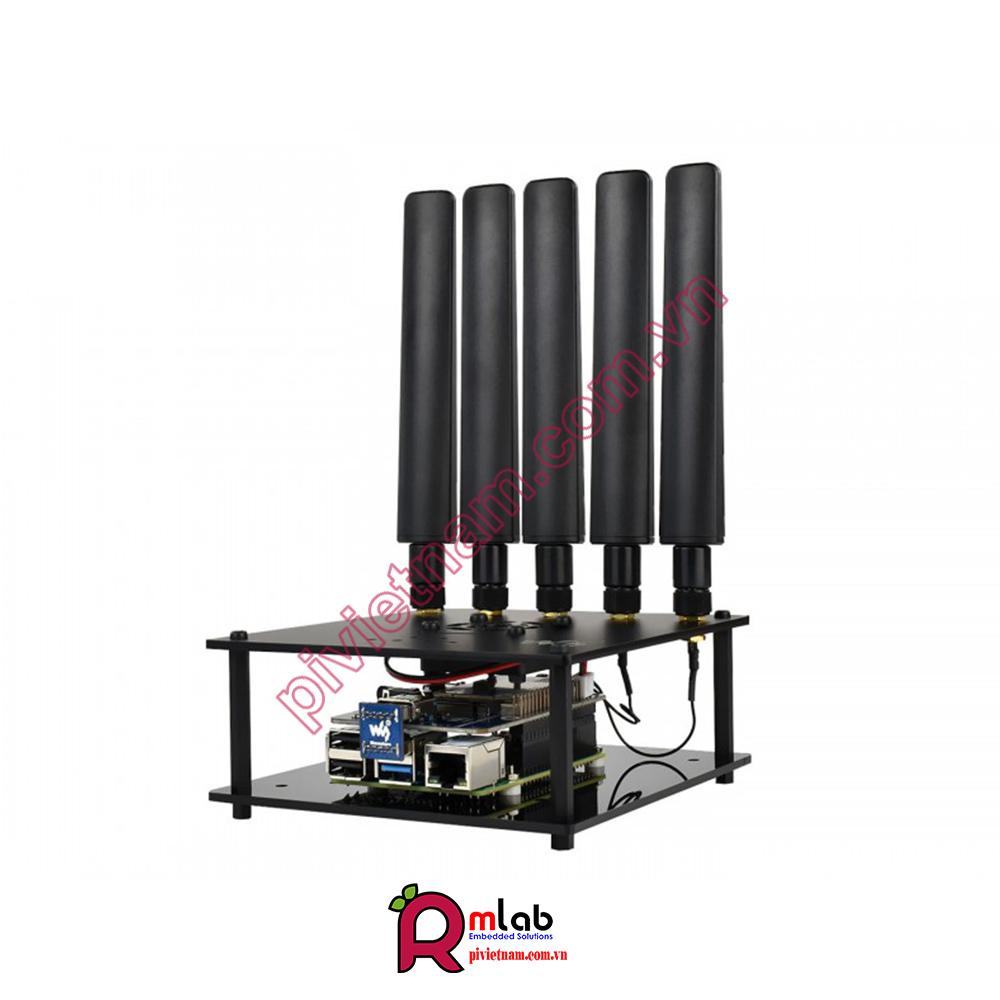

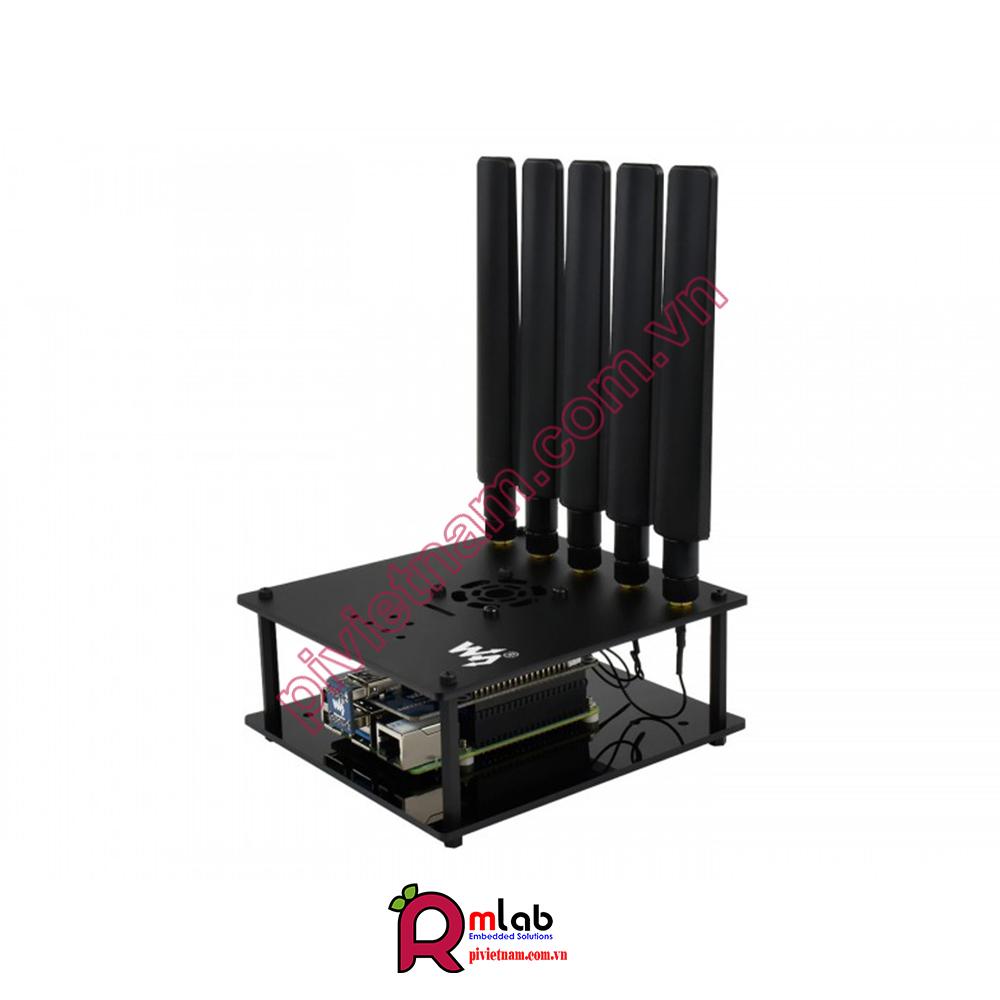

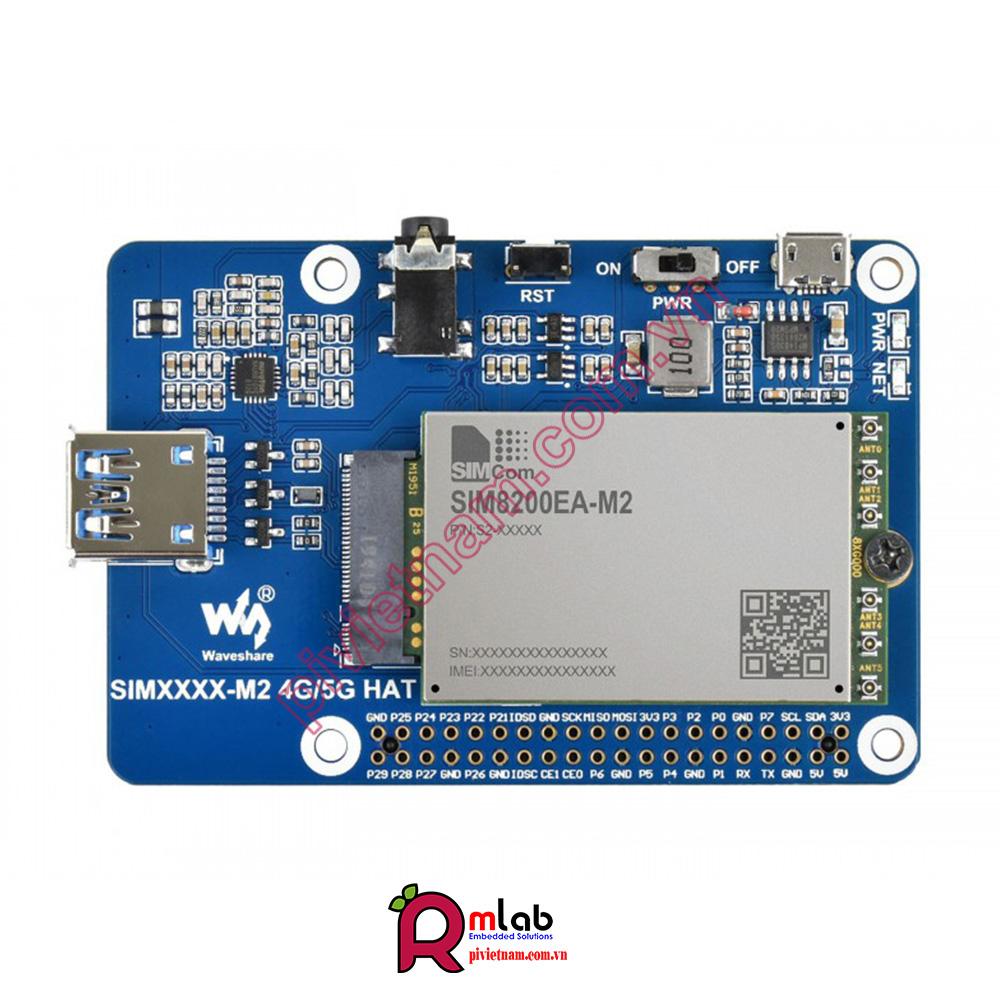

SIM8200EA-M2 5G HAT With Antennas, 5G/4G/3G Support, Snapdragon X55 Onboard, Multi Mode Multi Band
Applicable for China, Europe, The Middle East, South America, Etc.
Comes With SIM8200EA-M2, Supports 5G/4G/3G, Supports 5G SA And NSA, Multi Mode Multi Band, Applicable For China, Europe, The Middle East, South America...
Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua tại MLAB tại link: (link đặt hàng)
5G/4G/3G Raspberry Pi communication HAT sử dụng Module SIMCom 5G SIM8200EA-M2, hỗ trợ mạng 5G NSA và SA, cung cấp tốc độ dữ liệu lên đến 4Gbps(DL)/ 500 Mbps (UL).
Bo mạch sử dụng đầu nối tiêu chuẩn M2, cho phép kết nối với Module giao tiếp 4G hoặc 5G khác nhau với M2 package. Ngoài ra còn có cổng USB 3.1, Jack cắm và bộ giải mã âm thanh, khe cắm thẻ SIM, ... Kết hợp với tập lệnh cấu hình và tài liệu tham khảo giúp bạn có thể dễ dàng giao tiếp 5G tốc độ cao cho Raspberry Pi hoặc PC. HAT 5G giúp đánh giá nhanh các Module 5G, cũng như được tích hợp vào các tiết bị cũng như ứng dụng yêu cầu kết nối 5G.
Đặc điểm, Tính năng
- 40PIN GPIO tiêu chuẩn dành cho Raspberry Pi, hỗ trợ các phiên bản Raspberry Pi
- Đi kèm với SIM8200EA-M2 core module, dựa trên nền tảng Qualcomm snapdragon X55, hỗ trợ đa băng tần, đa chế độ
- Hỗ trợ giao tiếp 5G/4G/3G
- Cổng USB3.1 dùng cho việc test AT commands, sending messages, cloud communication, making phone call, getting GNSS positioning data, etc.
- Khe cắm SIM, hỗ trợ SIM 1.8V / 3V
- 2x LED báo hiệu, dễ dàng theo dõi trạng thái làm việc
- Hỗ trợ AT command, dựa trên tập lệnh 3GPP TS 27.007, 27.005 và V.25TER
- Jack audio trên bo mạch và giải mã audio, cho phép âm thanh hoạt động như trên điện thoại
- Định vị băng tần kép : GPS, GLONASS, Beidou, Galileo, và QZSS *
- Hỗ trợ các hệ điều hành : Windows/Linux/Android
- Đi kèm với vỏ acrylic chất lượng và quạt tản nhiệt, đẹp mắt và tản nhiệt tốt hơn.
***Tính năng cuộc gọi thoại hiện không khả dụng, cần cập nhật firmware để có thể thực hiện tính năng này.
Thông số kỹ thuật
| FREQUENCY BAND | |
|---|---|
| Sub-6G | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n40, n41, n66, n71, n77, n78, n79 |
| LTE-FDD | B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B66/B71 |
| LTE-TDD | B34/B38/B39/B40/B41/B42/B48 |
| WCDMA | B1/B2/B3/B4/B5/B8 |
| GNSS* | GPS, GLONASS, Beidou, Galileo, and QZSS |
| DATA RATE | |
| Sub-6G | 4 Gbps (DL) / 500 Mbps (UL) |
| LTE | 2 Gbps (DL) / 200 Mbps (UL) |
| HSPA | 42 Mbps (DL) / 5.76 Mbps (UL) |
| SOFTWARE FUNCTIONS | |
| Operating systems | Windows/Linux/Android |
| Communication protocols | TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/MQTTS/DNS/SSL3.0 |
| SMS | Supports MT, MO, CB, Text, PDU |
| Firmware upgrade | Supports firmware upgrade via USB port |
| HARDWARE INFO | |
| SIM card | 1.8V/3.0V |

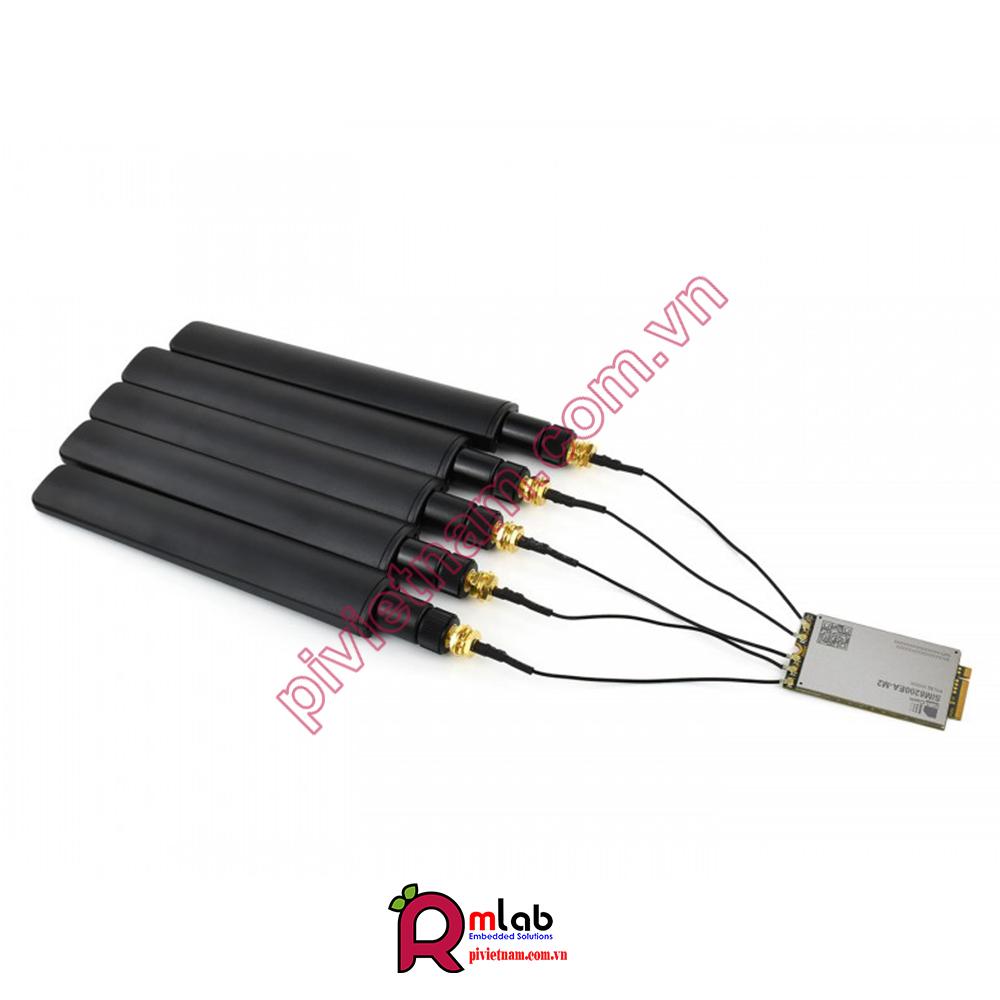

| Antenna connector | 6x IPEX-4 connector, for 3G/4G/5G/GNSS* |
| Power supply | 5V 3A |
| APPLICATIONS | |
| Applicable regions | China, Europe, the Middle East, South America, and so on |
| Application examples | CPE, Smart gateway, Drone, Live streaming, Remote medical treatment, Intelligent security |
Multi Mode Multi Band
Áp dụng cho hầu hết các quốc gia và vùng lãnh thổ
Dựa trên nền tảng Qualcomm snapdragon X55 hỗ trợ đa băng tần, đa chế độ
Áp dụng cho hầu hết các quốc gia và vùng lãnh thổ bao gồm : Trung Quốc, Châu Âu, Trung Đông, Nam Mỹ, v.v.
Hỗ trợ 5G NSA ( mạng chung 4G+5G ) và ( mạng độc lập 5G ).

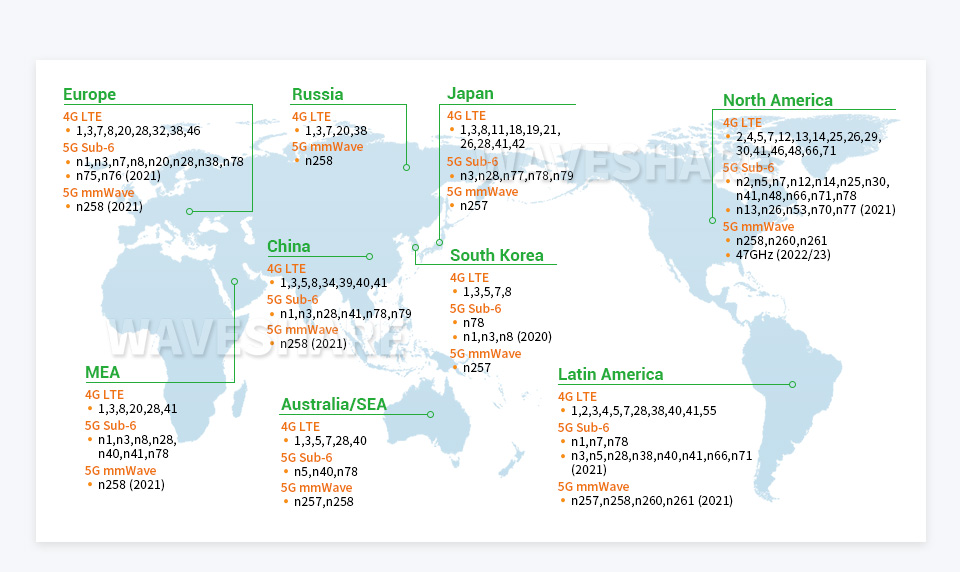

*** Biểu đồ dải tần ở trên chỉ mang tính chất tham khảo, vui lòng xác nhận các dải tần được hỗ trợ theo nhà cung cấp dịch vụ địa phương của bạn.
Hỗ Trợ Đa Hệ Thống
Hỗ Trợ Windows / Android / Linux
Chỉ cần kết nối qua cổng USB, trải qua một số cài đặt Driver và cấu hình đơn giản, sẵn sàng cho kết nối mạng 5G tốc độ cao

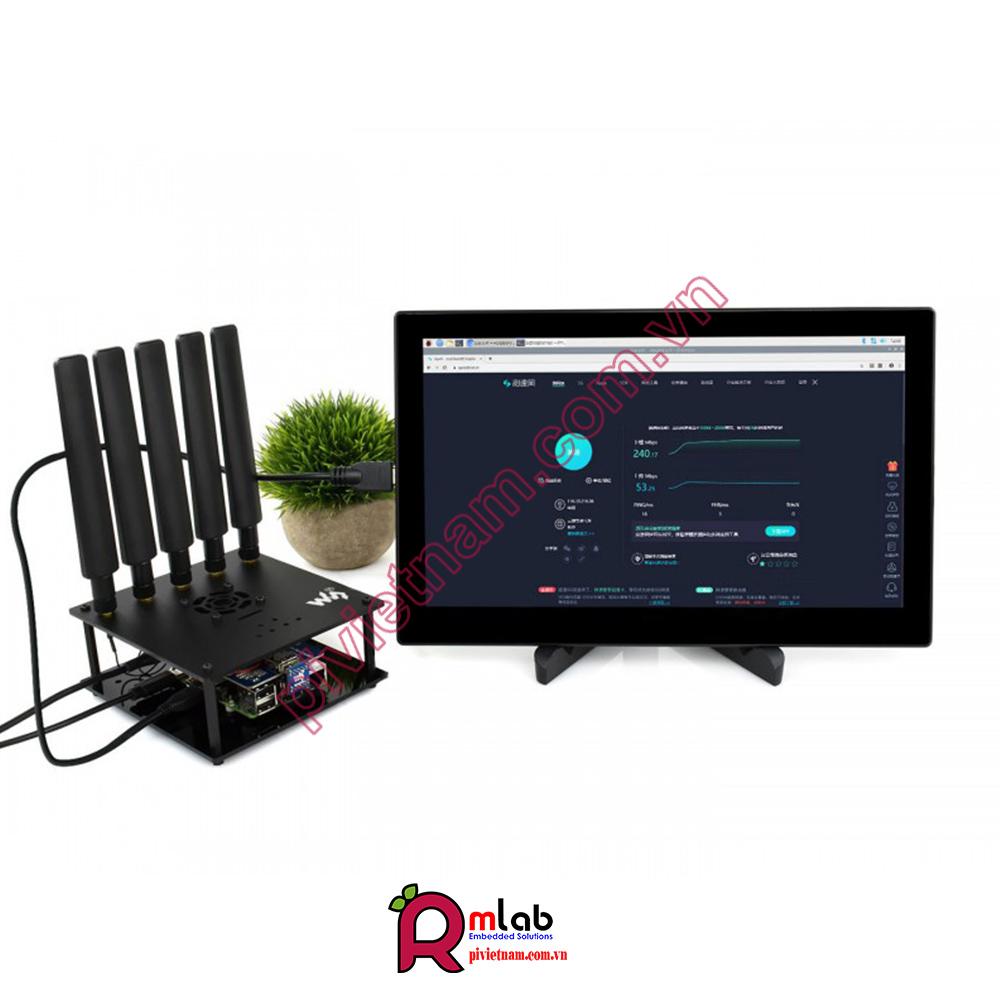

Hỗ Trợ Nhiều Máy Chủ

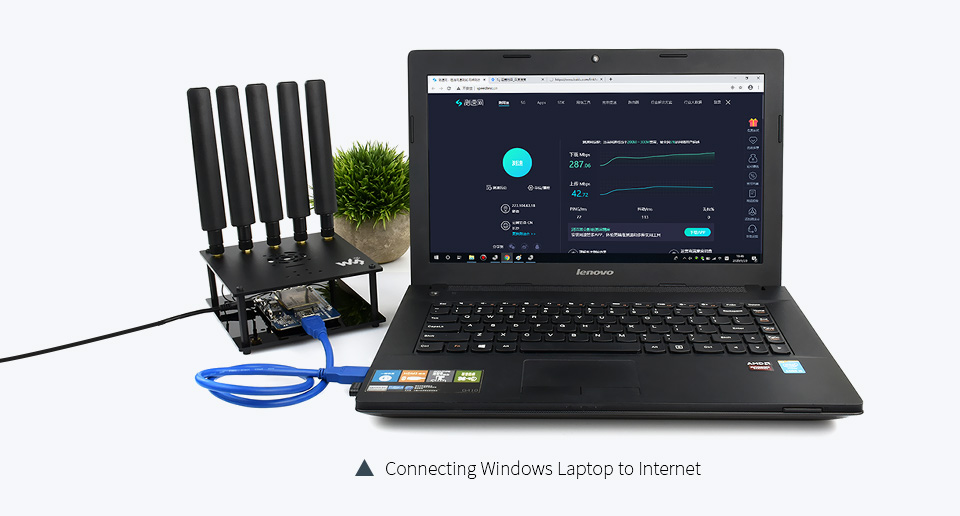

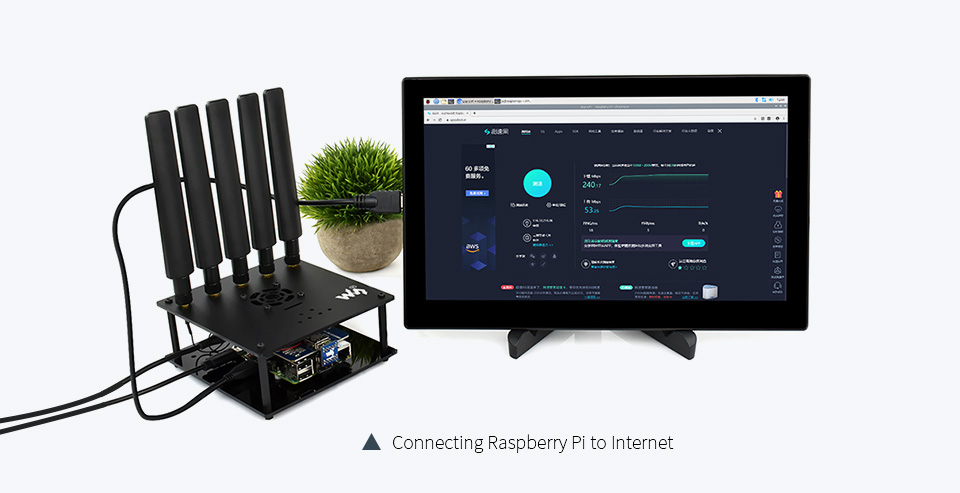

Cho phép kết nối 5G tốc độ cao cho Raspberry Pi và Máy tính Windows
LET: lên đến 2 Gbps (downlink) / lên đến 200 Mbps (uplink) *
HSPA +: lên đến 42 Mbps (downlink) / lên đến 5,76 Mb / giây (uplink) *

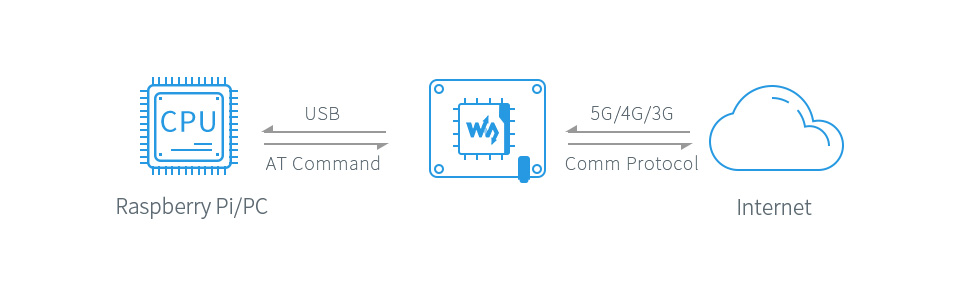

Cloud Communication
Các giao thức truyền thông được hỗ trợ :
TCP / IP / IPV4 / IPV6 / Multi-PDP / FTP / FTPS / HTTP / HTTPS / MQTTS / DNS / SSL3.0

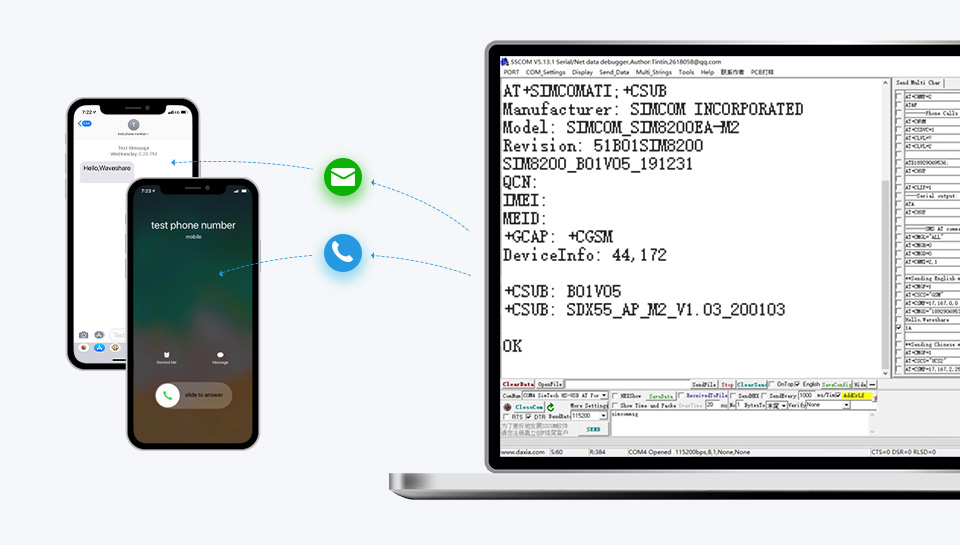

Hỗ Trợ Gọi Điện & SMS
Cho Phép Sử Dụng Lệnh AT Để Gọi Điện Hoặc Gửi SMS *
*Hiện không khả dụng, cần cập nhật firmware để có thể thực hiện tính năng này.

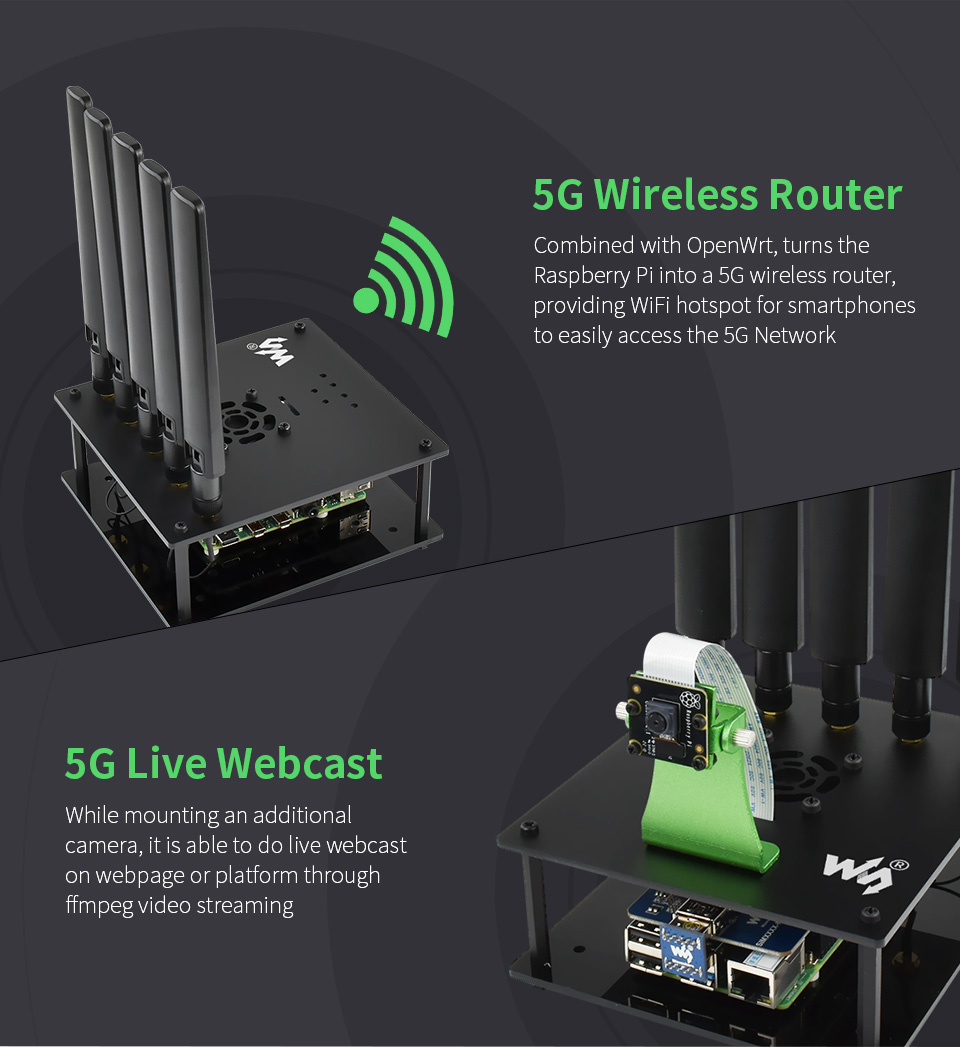

Nhiều tính năng hơn

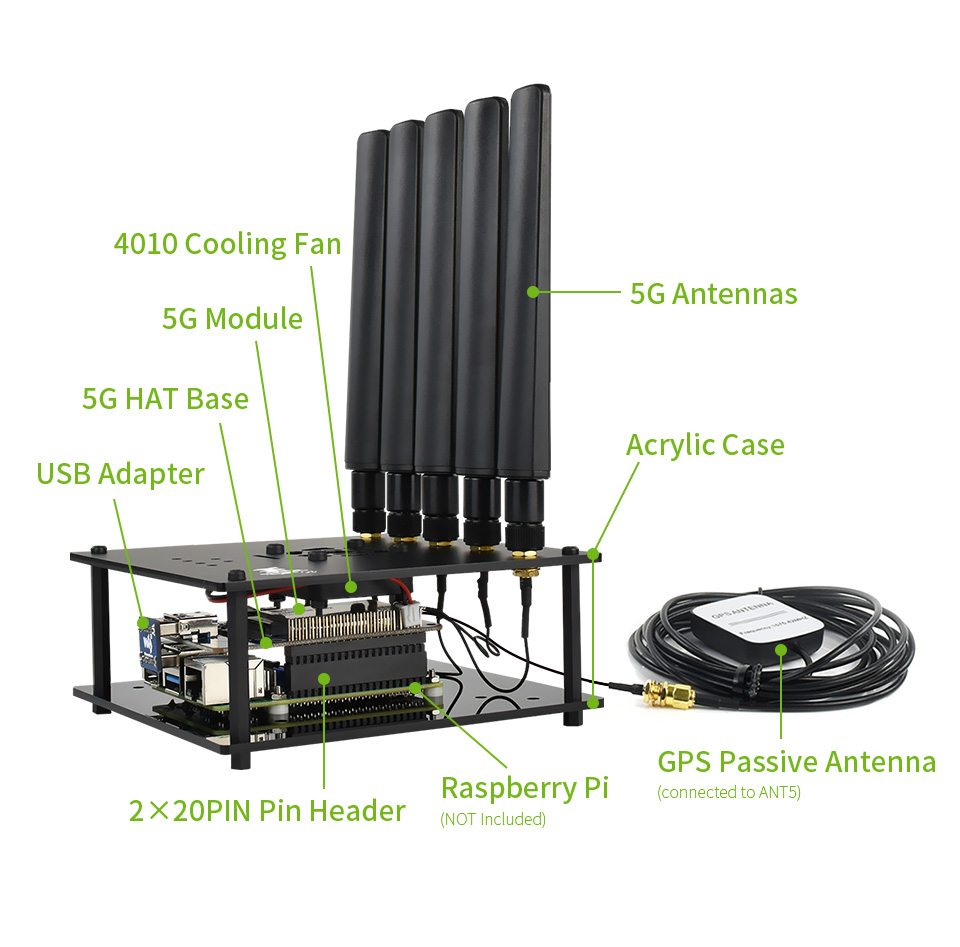

Setup Introduction

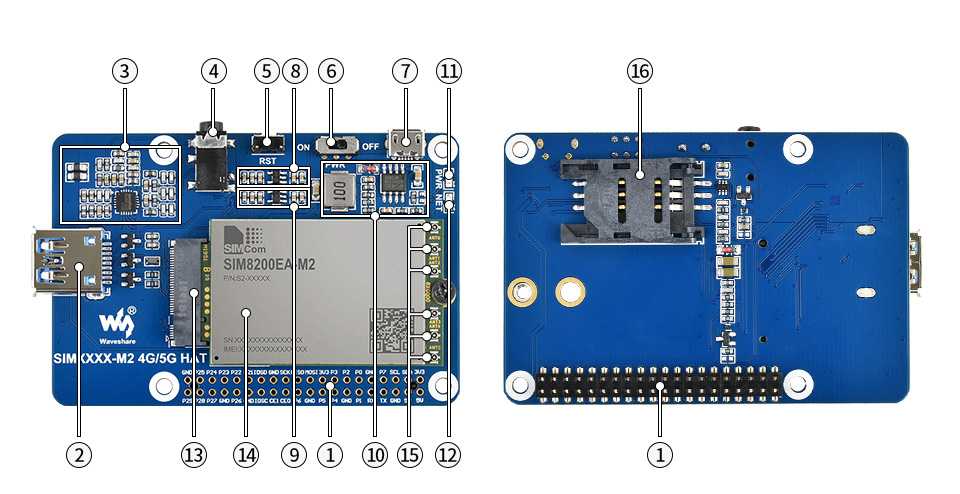

What's On Board
1. Raspberry Pi GPIO header | 9. 5V to 1.8V translator |
2. USB3.1 port | 10. 5V to 4.3V translator |
3. Audio drive circuit | 11. Power indicator |
4. Audio jack | 12. Network indicator |
5. Reset | 13. M.2 connector |
6. Power switch | 14. SIM8200EA-M2 |
7. 5V 3A input | 15. Antenna connector |
8. 5V to 3.3V translator | 16. SIM card slot |

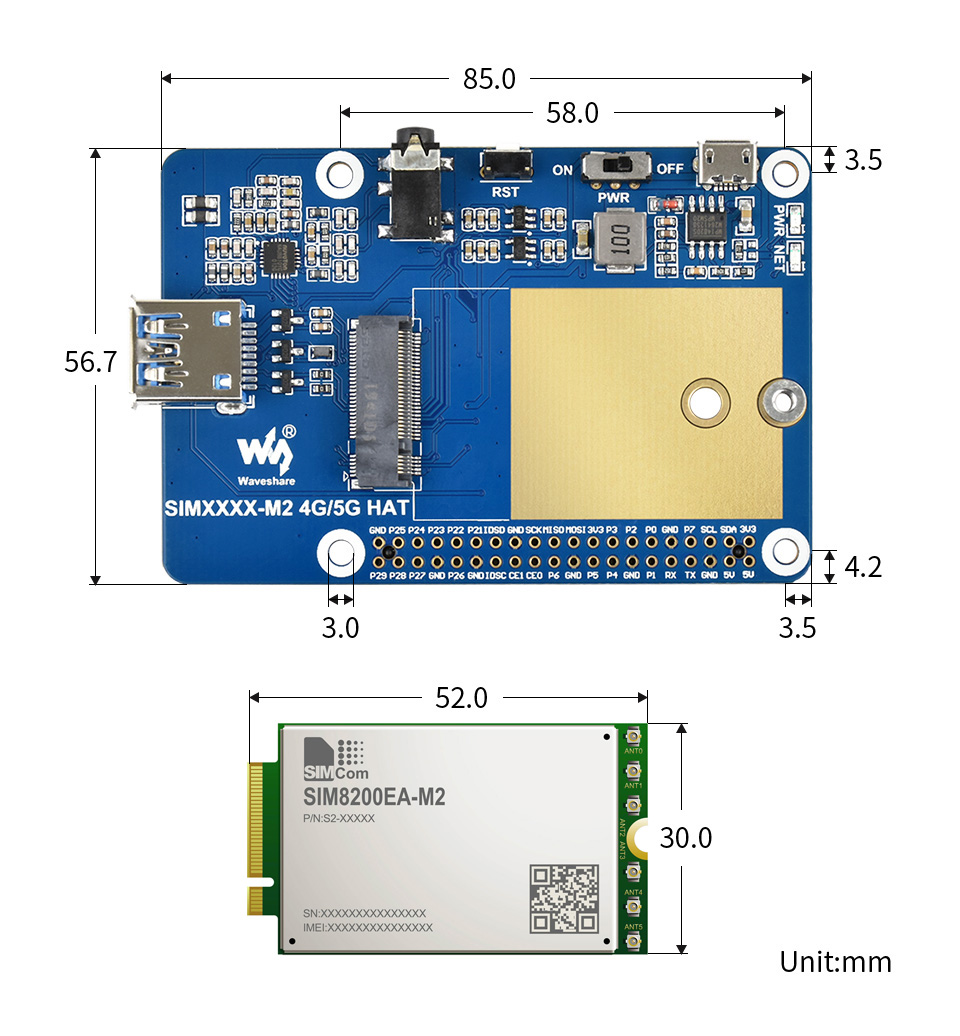

Kích thước bên ngoài
Tài liệu tham khảo
Wiki: SIM8200EA-M2_5G_HAT
