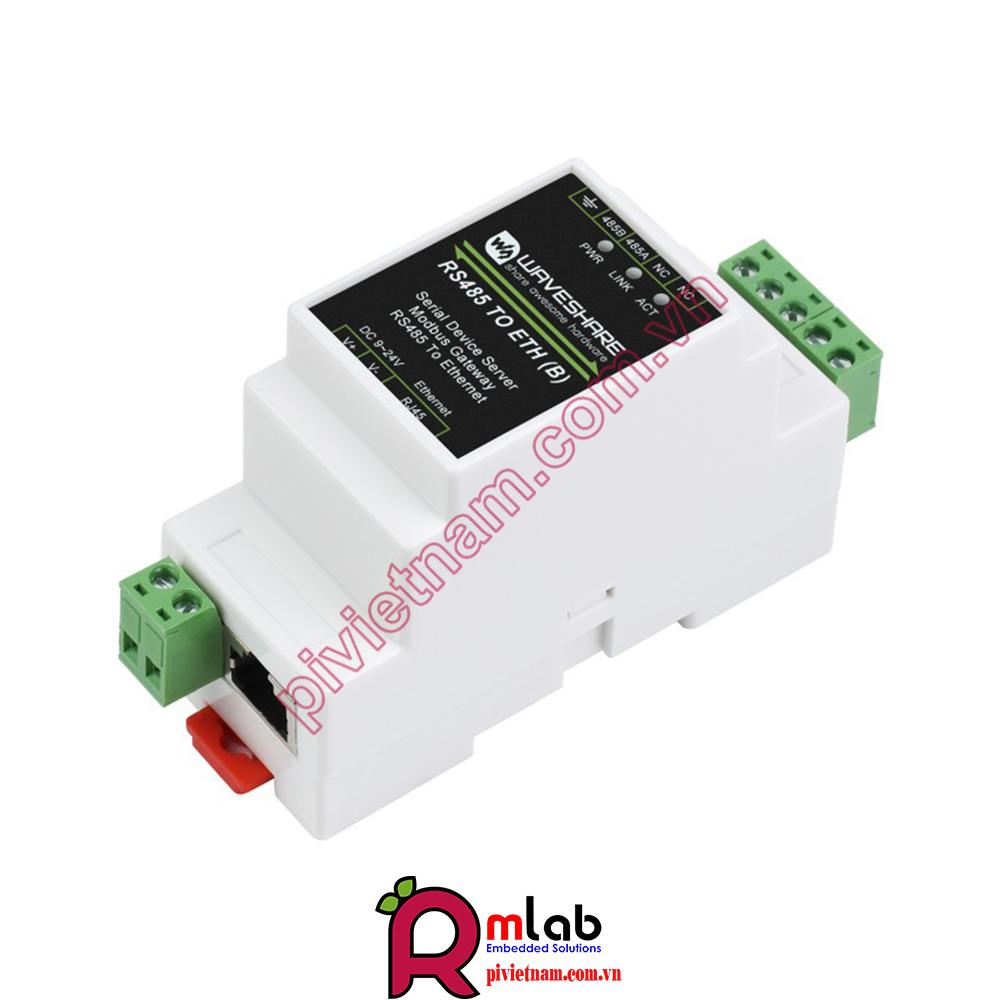

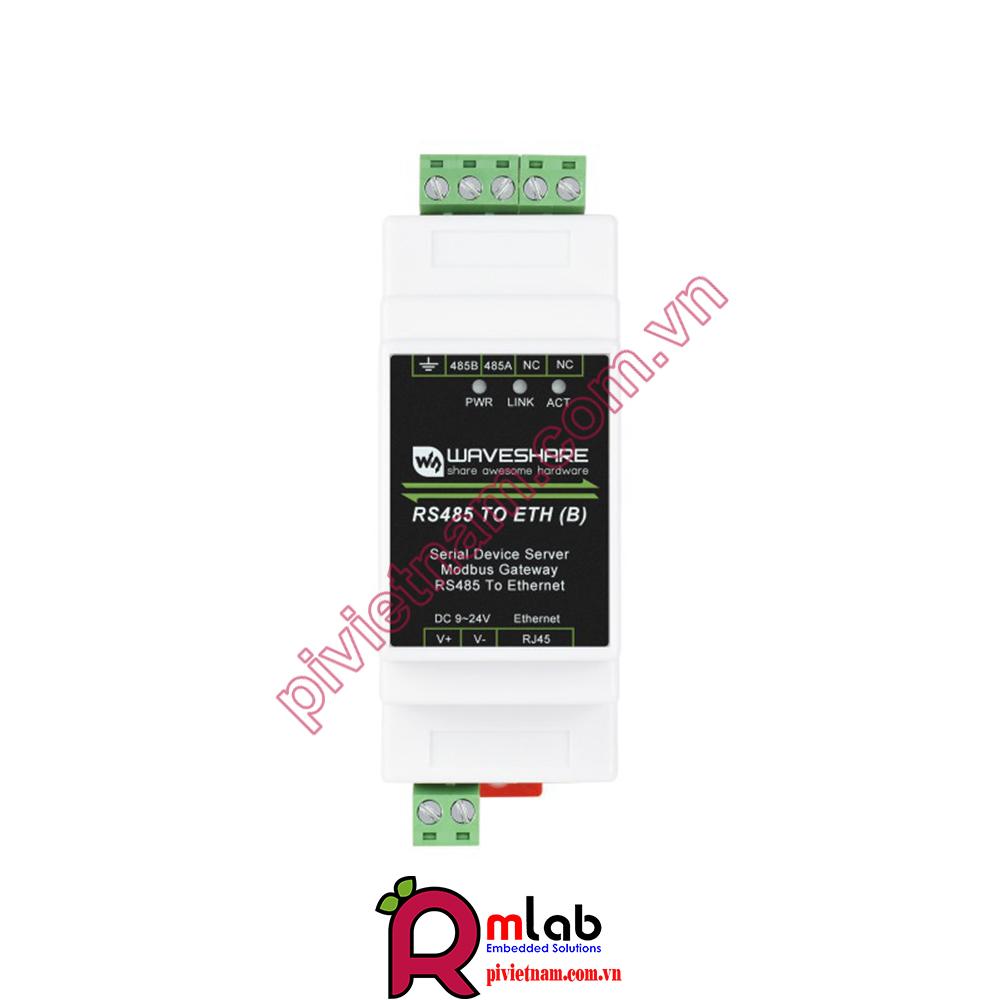

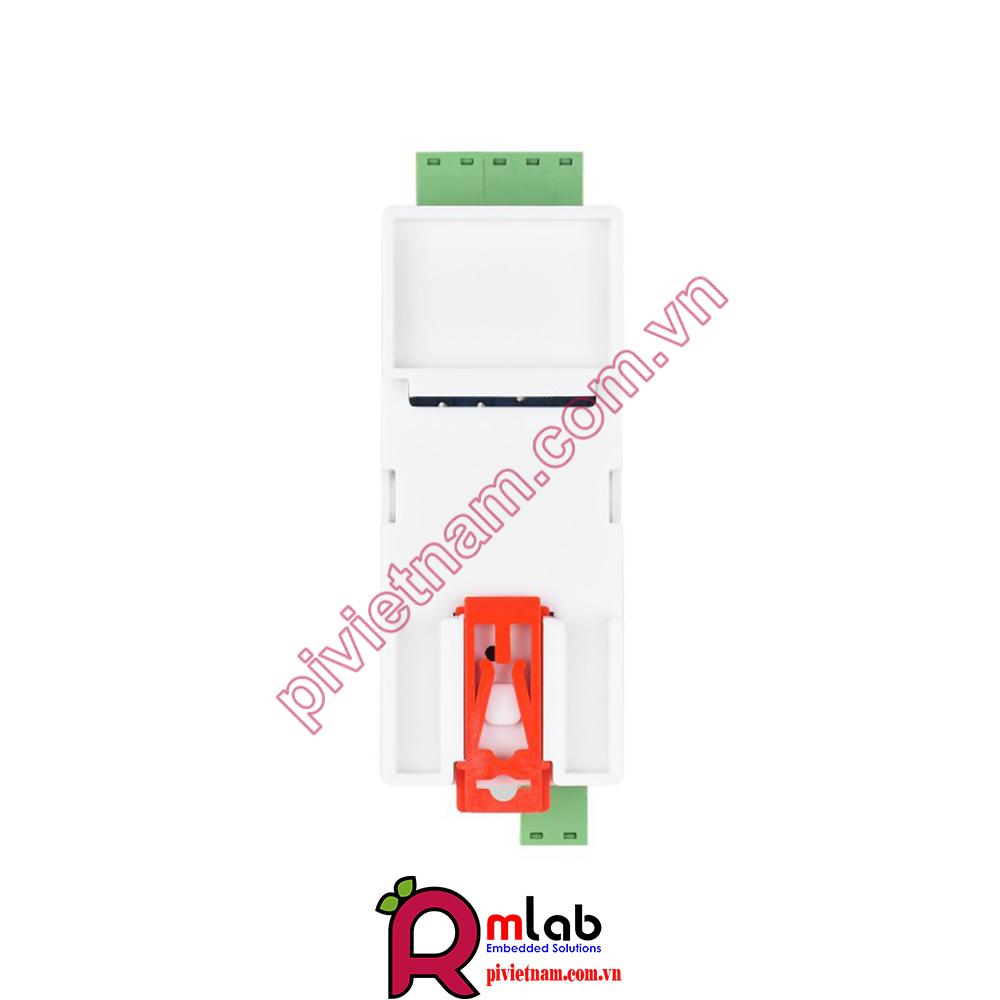

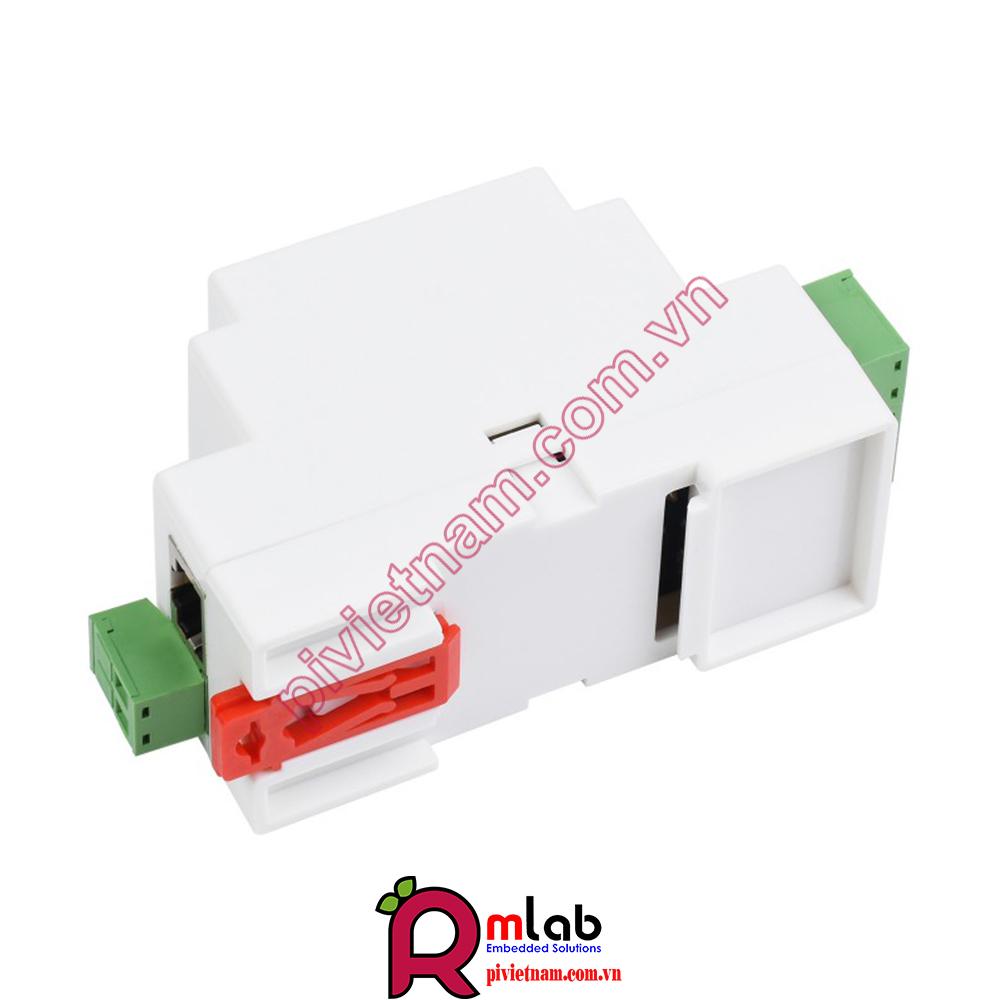

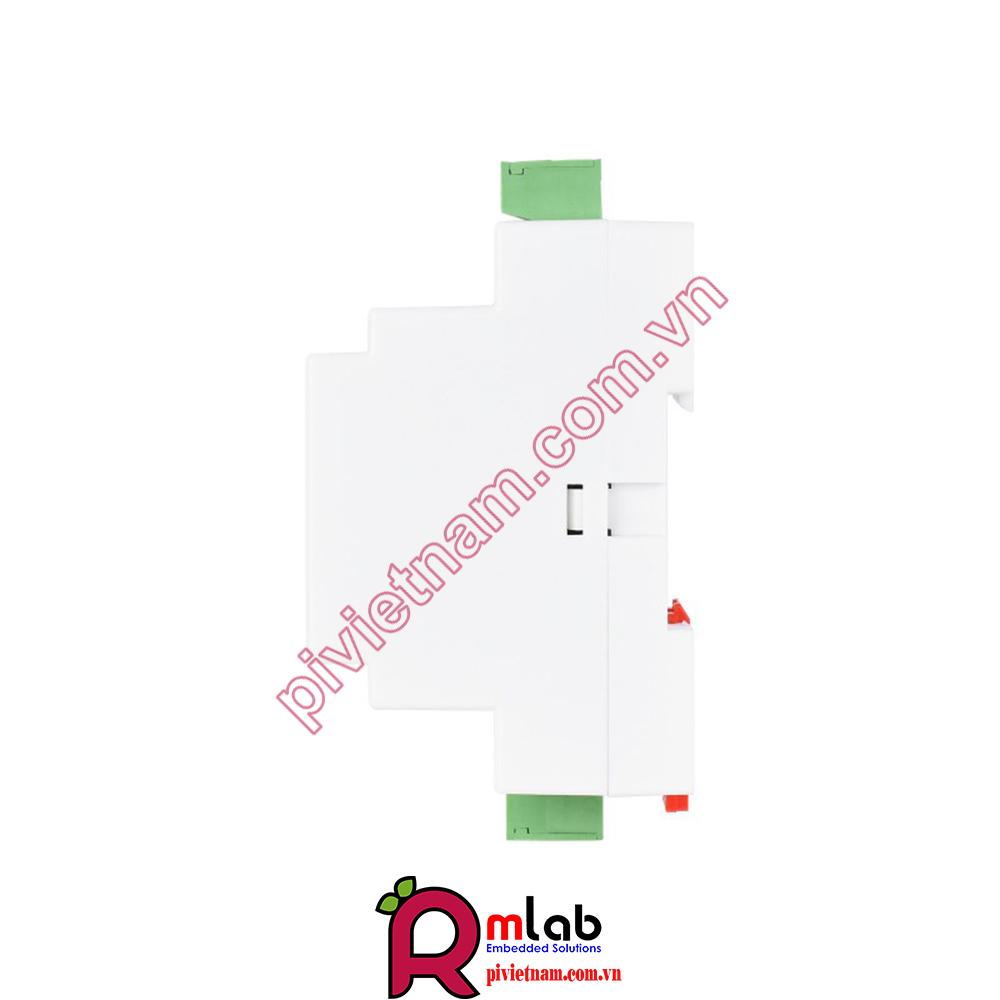

Modul chuyển đổi RS485 to ETH
Tính năng
Đây là bộ thu thập dữ liệu thiết bị RS485 / cổng IoT được thiết kế cho môi trường công nghiệp. Nó kết hợp nhiều chức năng trong một, bao gồm máy chủ nối tiếp, cổng Modbus, cổng MQTT, RS485 đến JSON, v.v. Mô-đun có cổng RS485 và Ethernet, sử dụng đầu cuối vít để đầu vào nguồn điện, hỗ trợ nguồn điện dải rộng 9 ~ 24V. Thiết kế hộp chống cháy gắn trên thanh ray, kích thước nhỏ, dễ lắp đặt. Nó phù hợp cho các ứng dụng như thu thập dữ liệu, cổng IoT, IoT an toàn và bảo mật và giám sát thiết bị thông minh ...
OUTLINE | |
---|---|
Giao tiếp | RS485, screw terminal, supports 32x slave devices |
Nguồn cấp | 9 ~ 24V DC, screw terminal |
Kích | L × W × H: 87 × 36 × 59 mm |
COMMUNICATION | |
Ethernet | 10 / 100M auto-negotiation RJ45 connector, 2 KV surge protection |
Serial port | RS485 × 1: RXD, TXD, GND |
SERIAL SPECIFICATION | |
Baudrate | 300 ~ 115200 bps |
Parity bit | none, odd, even, mark, space |
Data bit | 5 ~ 9 bits |
Flow control | N/A |
SOFTWARE | |
Protocol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS |
Configuration | host, web browser, device management functions library |
Communication method | TCP/IP direct communication, VCOM |
Operating mode | TCP server, TCP client (coexisting with TCP server), UDP, UDP multicast |
ENVIRONMENT REQUIREMENT | |
Operating temperature | -40℃ ~ 85℃ |
Storage temperature | -45℃ ~ 165℃ |
Humidity range | 5% ~ 95% relative humidity |
Chức Năng Chính
Truyền Dữ Liệu Trong Suốt Hai Chiều Giữa RS485 Và Ethernet

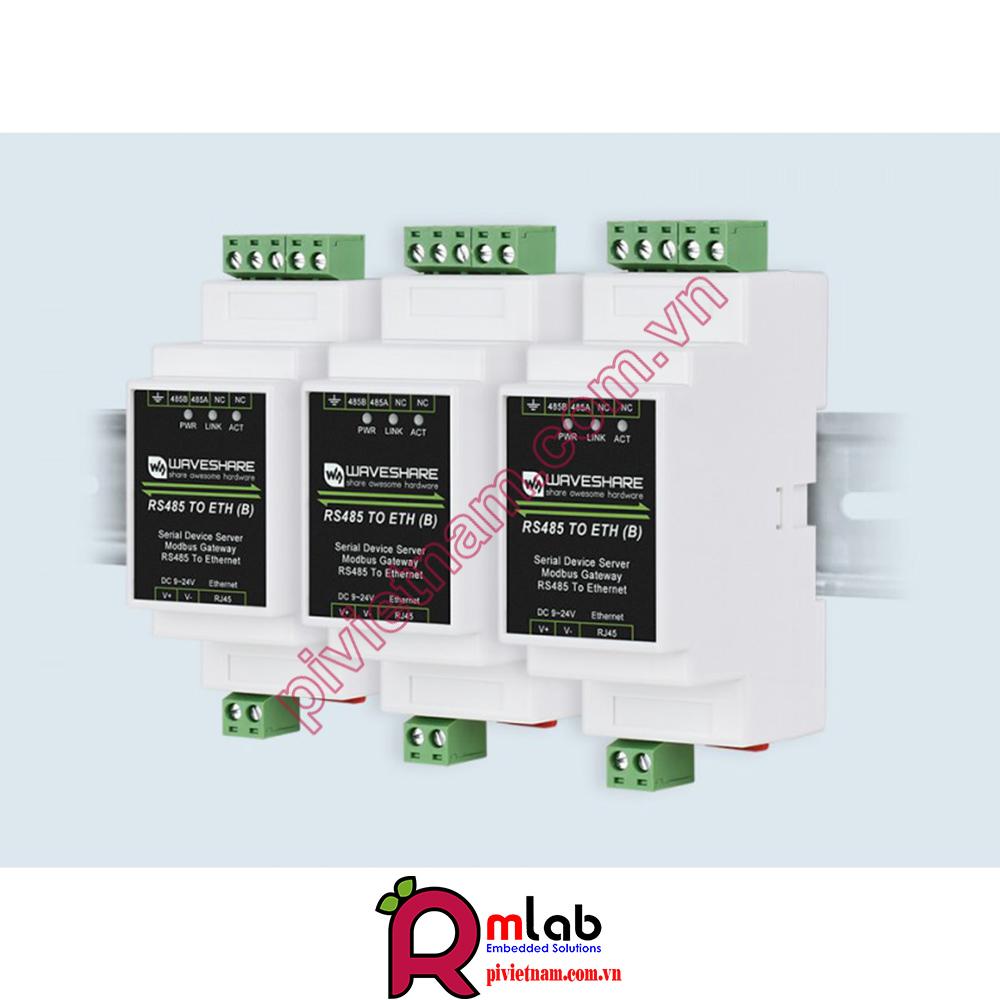

Dễ Dàng Kết Hợp Máy Chủ Nối Tiếp Nhiều Thanh Ray Với Nhau, Tự Do Hơn
Thích Hợp Để Nâng Cấp Lưới Modbus, Có Thể Được Sử Dụng Với Phần Mềm Cấu Hình 3D
Supports TCP Server / TCP Client / UDP Mode / UDP Multicast
Chuyển Đổi Linh Hoạt Hơn Giữa Các Giao Thức Khác Nhau
Khi được sử dụng làm cổng MQTT, thiết bị có thể tải dữ liệu nối tiếp lên máy chủ MQTT bằng giao thức MQTT thông qua đường truyền minh bạch, các máy chủ được hỗ trợ bao gồm Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet, v.v. Modbus RTU có được hoặc dữ liệu nối tiếp không chuẩn có thể được phân tích cú pháp thành định dạng JSON và được đóng gói thành gói MQTTdata để tải lên.
Khi được sử dụng làm cổng thu thập dữ liệu JSON, các thiết bị có thể được kết nối với các công cụ thu thập dữ liệu thông qua kết nối RS485, sau đó thu thập dữ liệu tự động, chuyển đổi dữ liệu sang định dạng JSON và cuối cùng đăng nó lên máy chủ. Dữ liệu thu được hỗ trợ phiên bản Modbus RTU 645 cụ 97, phiên bản 645 cụ 07, cũng như các loại giao thức RS485 không chuẩn. Định dạng dữ liệu tải lên có thể được định cấu hình thông qua máy chủ lưu trữ và giao thức tải lên JSON có thể là giao thức MQTT, giao thức HTTP POST, giao thức HTTP GET, v.v.
Các Thiết Bị Mạng Khác Nhau Sẽ Được Xác Định Và Phản Hồi Tương Ứng,
Không Còn Vấn Đề Xuyên Âm Khi Giao Tiếp Với Nhiều Thiết Bị Mạng
Nhận Thông Tin Thời Gian Mạng Cho Đầu Ra Nối Tiếp Hoặc Tải Lên Dữ Liệu
Hỗ Trợ Cấu Hình Trình Duyệt Web, Lấy IP Động Qua DHCP,
Giao Thức DNS Kết Nối Địa Chỉ Máy Chủ Miền
UART TO ETH | RS485 TO ETH | RS485 TO ETH (B) | RS232/485 TO ETH | ||
---|---|---|---|---|---|
Processor | Cortex-M0 | Cortex-M4 (up to 120MHz frequency) | |||
ETHERNET | |||||
Type | RJ45 (10/100Mbps auto-negotiation) | ||||
UART | |||||
Type | UART | RS485 | RS232+RS485 (allows concurrent operation) | ||
Baudrate | 600bps~460.8Kbps | 600bps~230.4Kbps | 300bps ~ 115.2Kbps | 600bps~230.4Kbps | |
Hardware flow | NOT supported | supported | |||
Data bit | 5, 6, 7, 8 | ||||
Stop bit | 1, 2 | ||||
Parity bit | None, Even, Odd, Space, Mark | ||||
INTERFACE PROTECTION | |||||
Power supply | reverse-proof, ESD protection, anti-surge | ||||
Ethernet | 1.5KV electromagnetic isolation | ||||
RS485 | - | 2KV ESD protection, 2.2KΩ pull up/down registers | 2KV anti-surge | 2KV ESD protection, 2.2KΩ pull up/down registers | |
Other | - | - | - | lightningproof, over-current protection | |
OPERATING MODE | |||||
Type | TCP Server, TCP Client, UDP Server, UDP Client, etc. | ||||
TCP Server | customizable 1~16 Clients | supports 30 Clients | supports 2-ch Socket, 8 Clients per ch | ||
MISC | |||||
Features | customized heartbeat packets, customized registration packets, customized webpage, RFC2217-like protocol, KeepAlive, timeout auto reboot, short connection, firmware upgrade via network | ||||
- | - | Modbus gateway, MQTT/JSON to Modbus | Modbus gateway, Websocket (webpage to serial) | ||
Configuration | Built-in webpage, Host computer config software, Serial commands | ||||
Power supply | 3.3V/5V | 5~7V | 9~24V | 5~36V | |
Operating current | 150mA@5V | 110mA@5V | TBD | 86.5mA@5V | |
Operating temp. | -25~75℃ | -40~85℃ | |||
Storage temp. | -40~105℃ |
