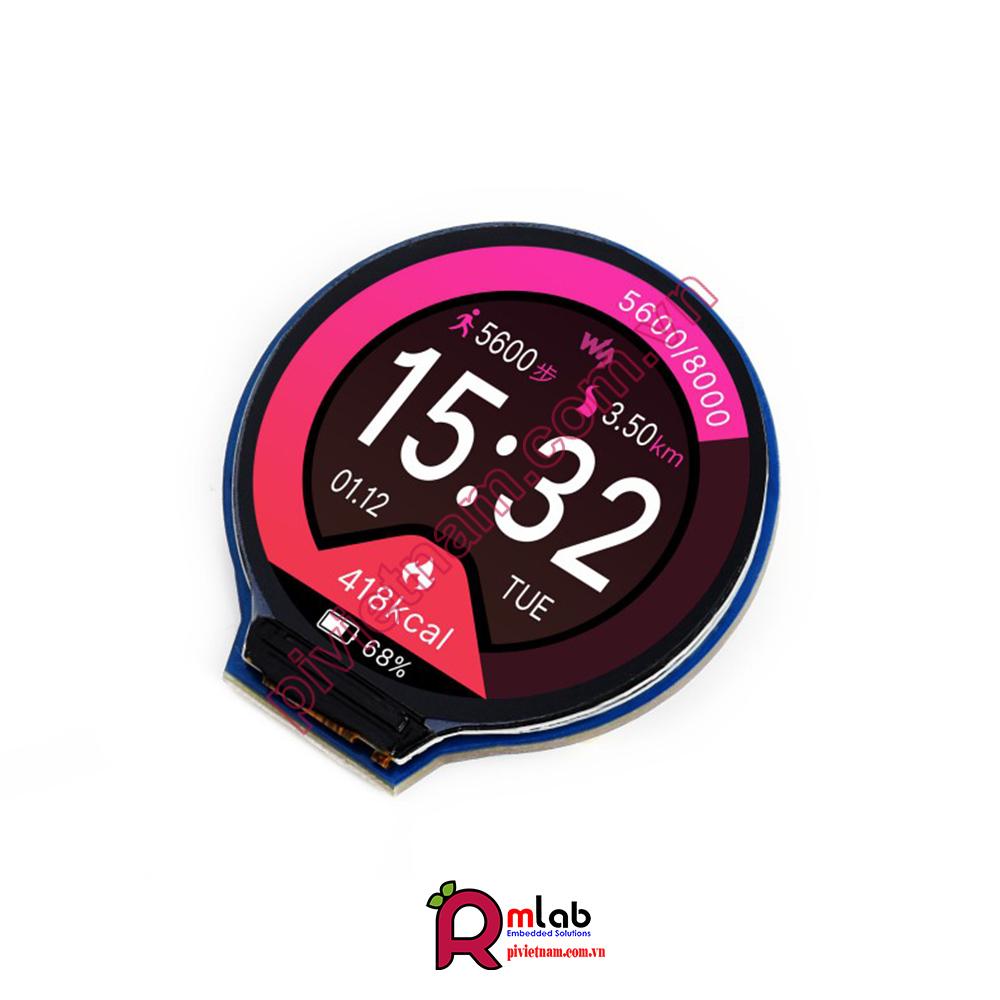

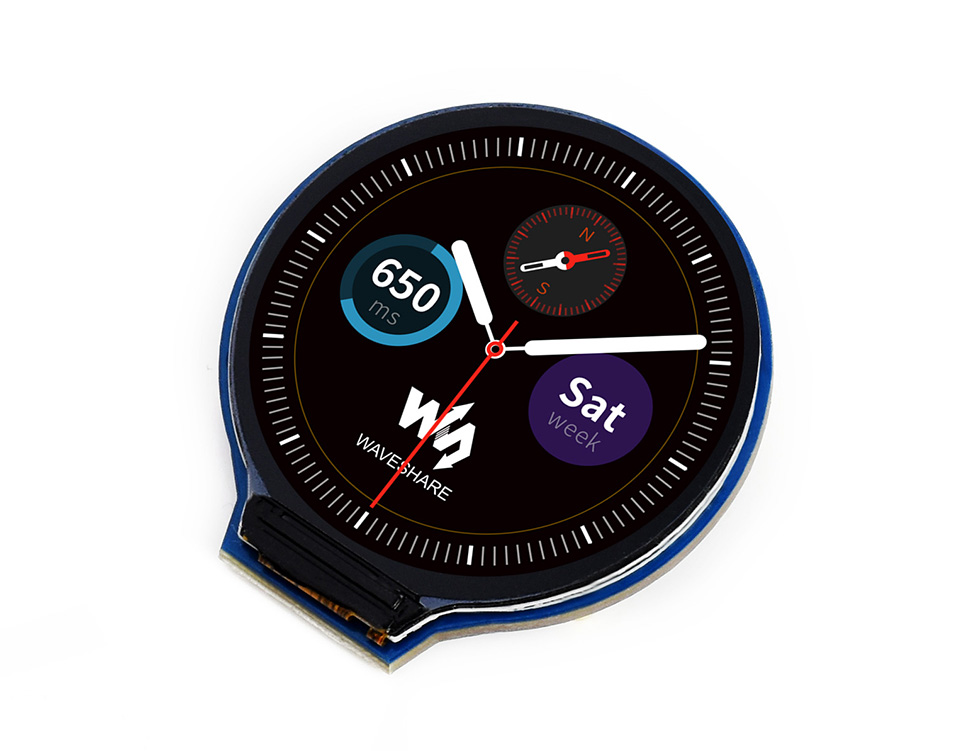

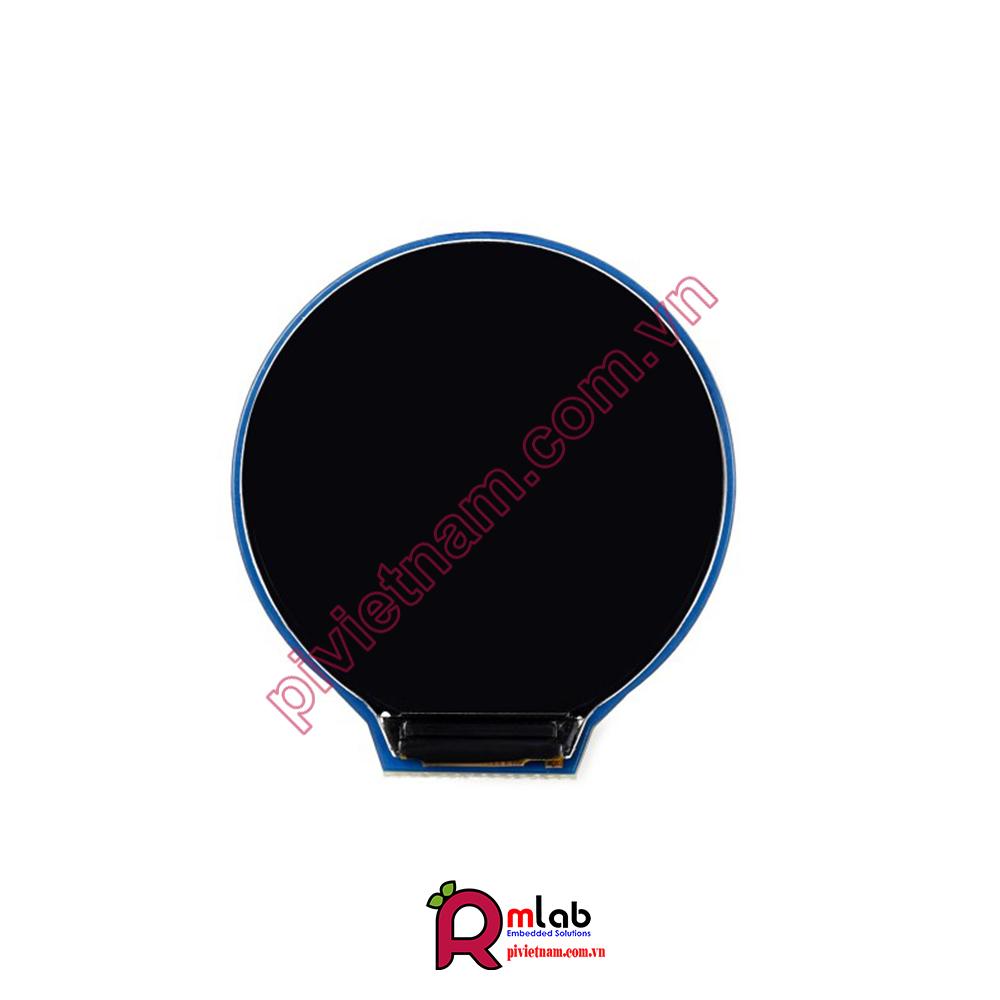

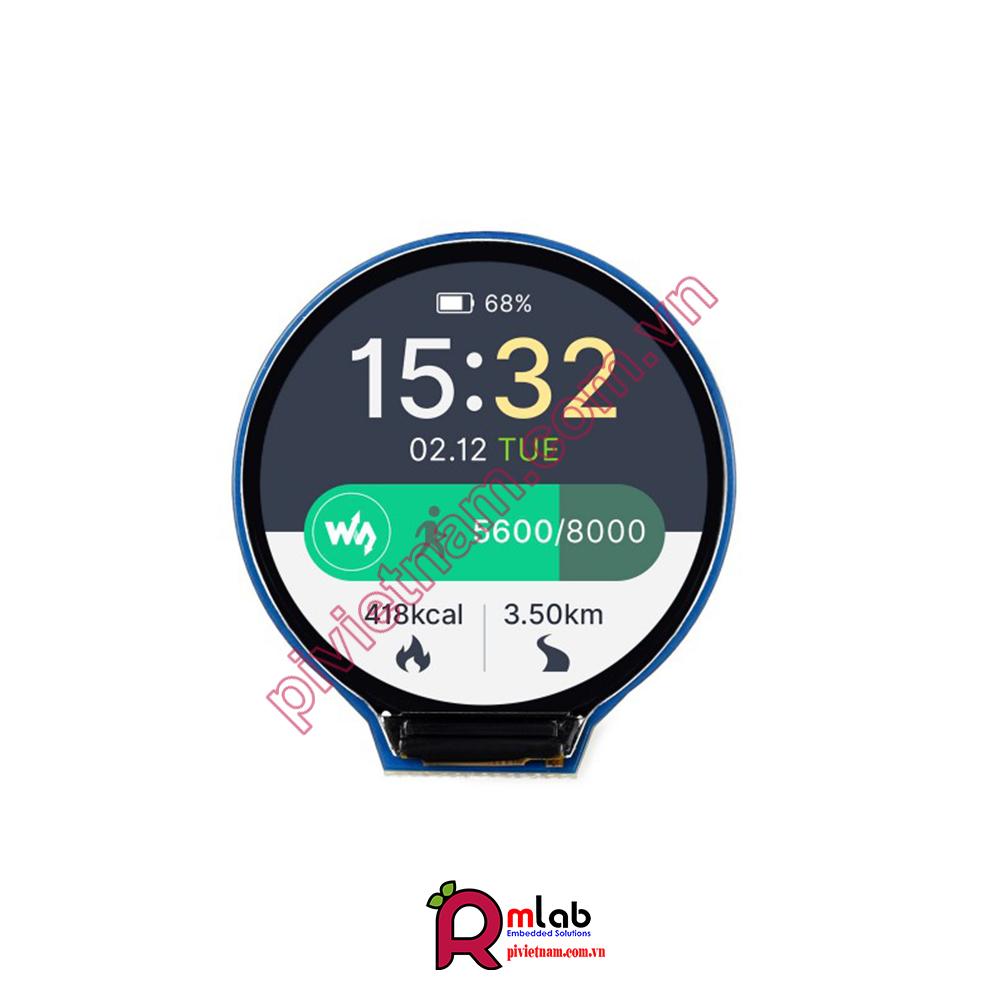

1.28inch Round LCD Display Module, 65K RGB Colors, 240×240 Resolution, SPI Interface
1.28" ROUND LCD DISPLAY MODULE
Embedded GC9A01 Driver, Using SPI Bus
Tương thích với Raspberry Pi, Arduino, STM32, etc.
Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua tại MLAB tại link: (link đặt hàng)

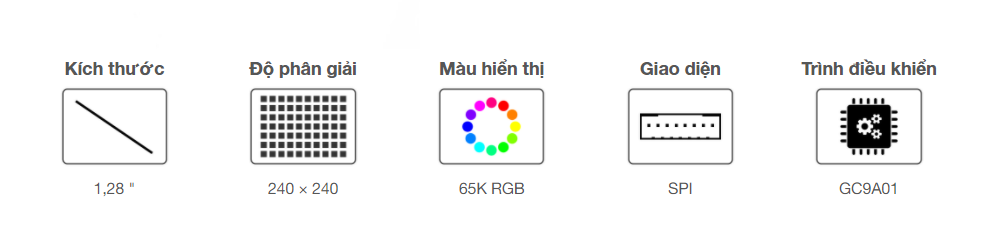

ĐẶC ĐIỂM, TÍNH NĂNG
+ Độ phân giải 240x240, 65K màu RGB, hiệu ứng hiển thị rõ ràng và đầy màu sắc
+ Giao diện kết nối SPI, giảm các chân IO cần thiết, hỗ trợ các bo mạch như Raspberry Pi/Jetson Nano/Arduino/STM32
+ Đi kèm với tài liệu tham khảo (Ex : Raspberry Pi/Arduino/STM32)
THÔNG SỐ KỸ THUẬT
| OPERATING VOLTAGE | 3.3V / 5V | RESOLUTION | 240 × 240 pixels |
|---|---|---|---|
| COMMUNICATION INTERFACE | 4-wire SPI | DISPLAY SIZE | Φ32.4mm |
| DISPLAY PANEL | IPS | PIXEL SIZE | 0.135 × 0.135mm |
| DRIVER | GC9A01 | DIMENSIONS | 40.4 × 37.5mm Φ37.5mm |

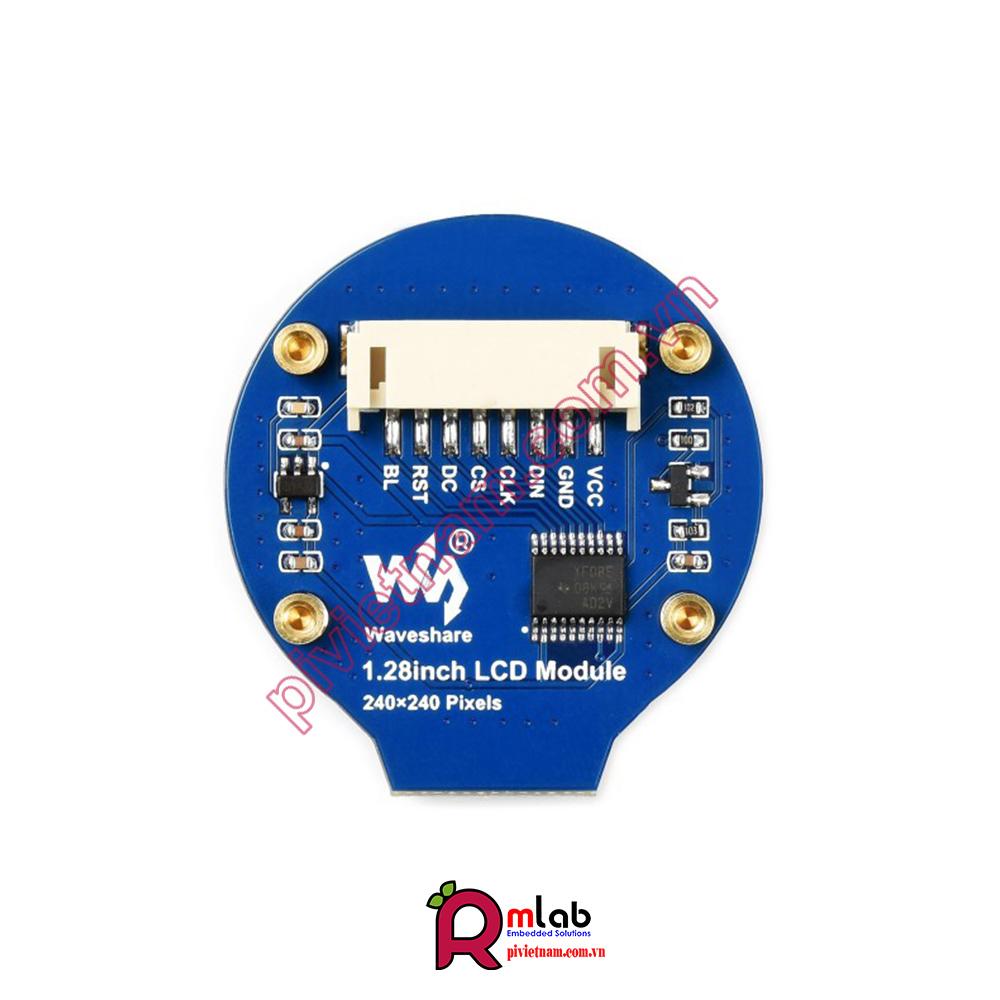

ĐIỀU KHIỂN QUA SPI BUS
Hỗ trợ các bo mạch như :Raspberry Pi/Jetson Nano/Arduino/STM32

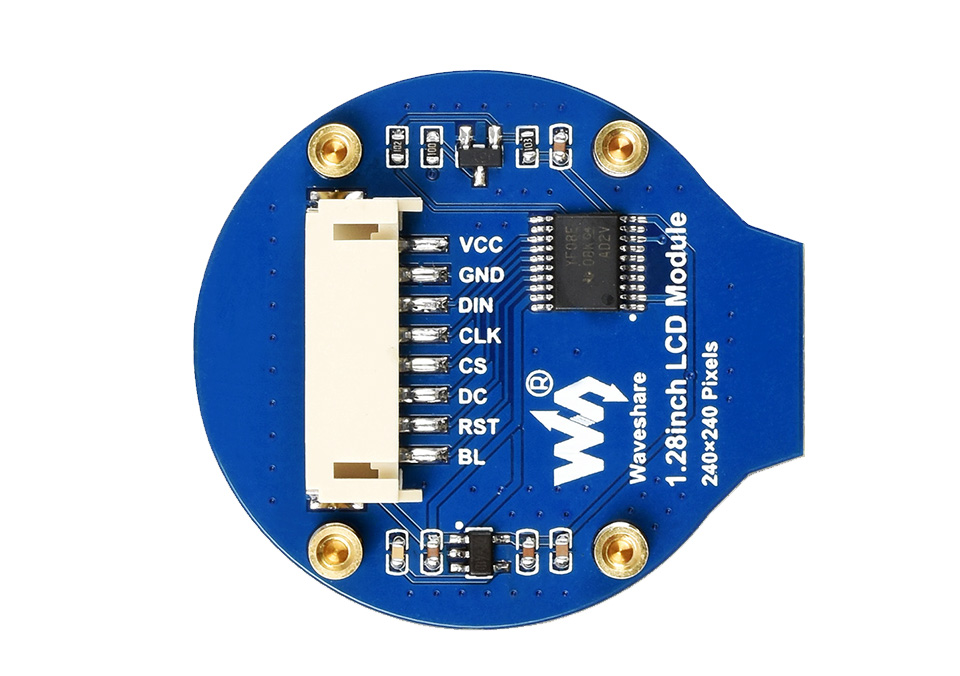

| VCC | Power (3.3V / 5V input) |
|---|---|
| GND | Ground |
| DIN | SPI data input |
| CLK | SPI clock input |
| CS | Chip selection, low active |
| DC | Data/Command selection (high for data, low for command) |
| RST | Reset, low active |
| BL | Backlight |
SƠ ĐỒ KẾT NỐI

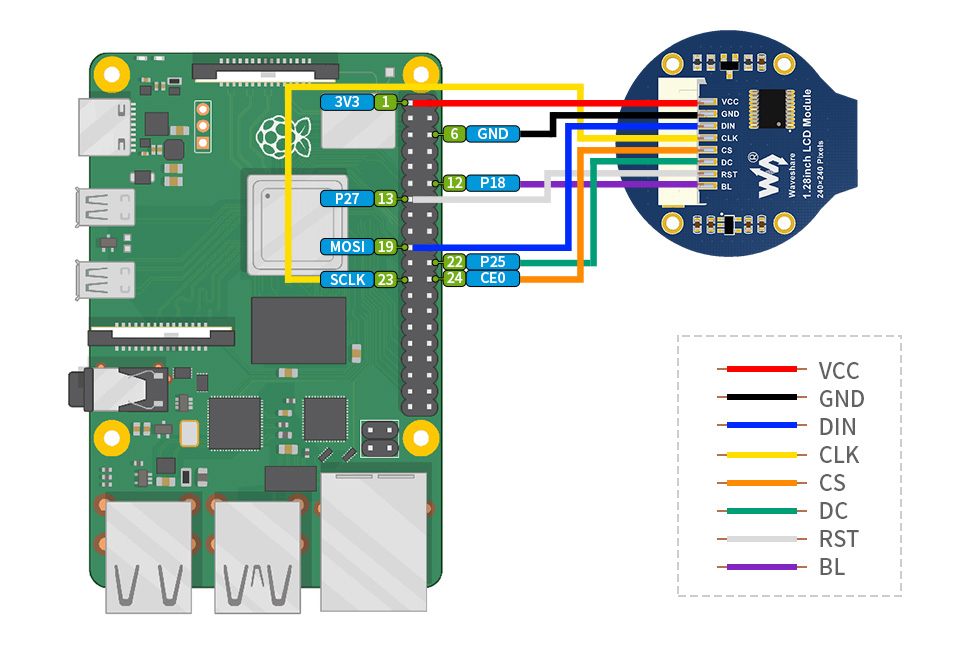

Kết nối với Raspberry Pi

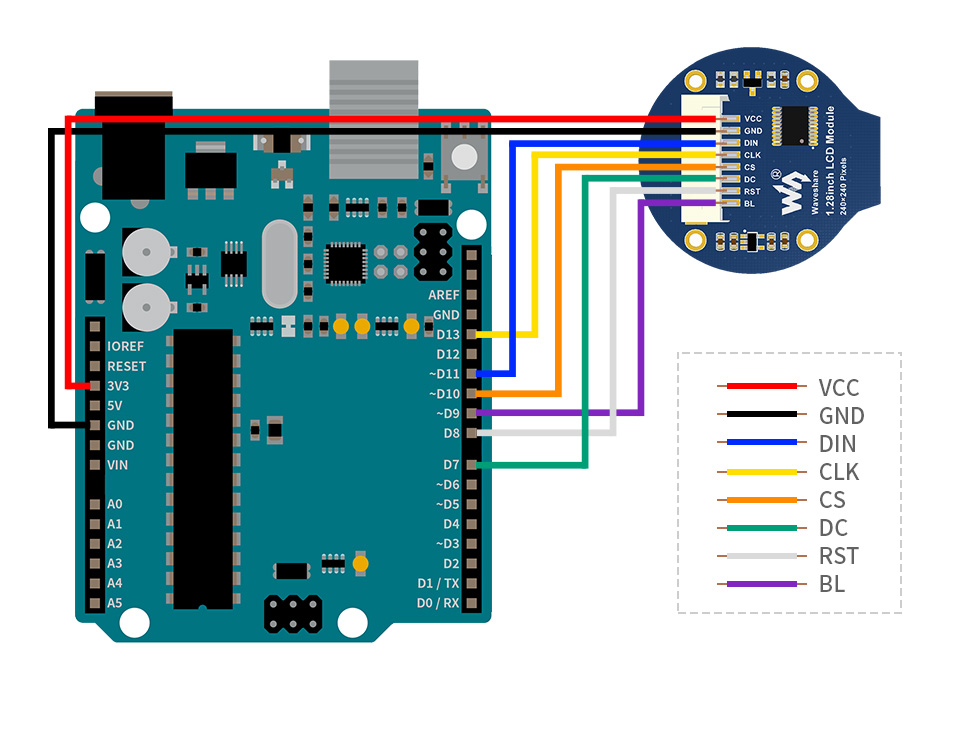

Kết nối với Arduino Board

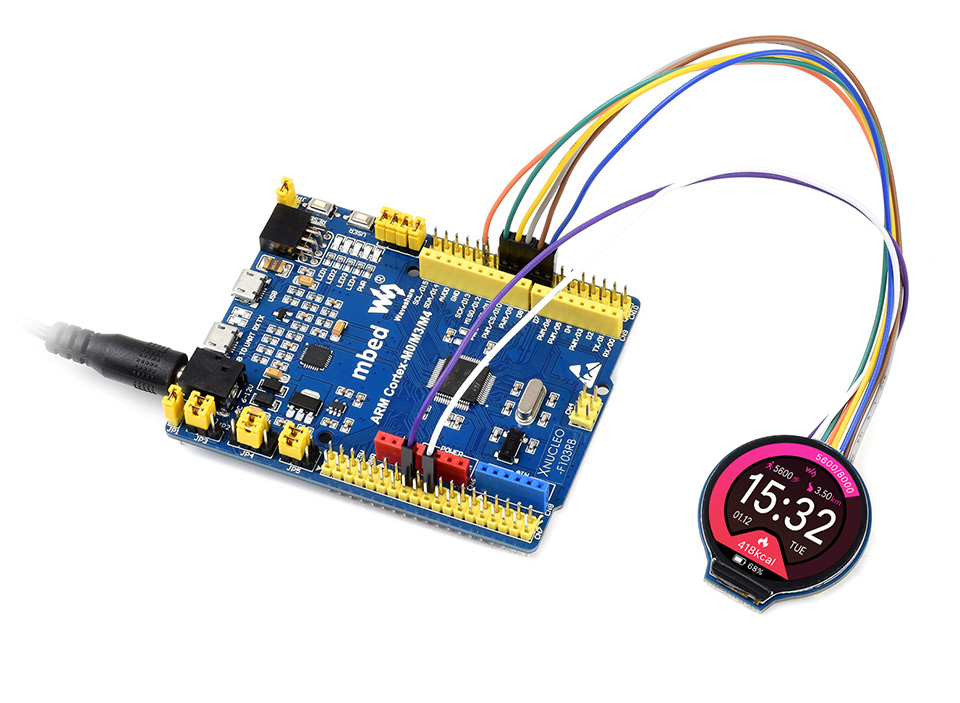

Một số bo mạch khác

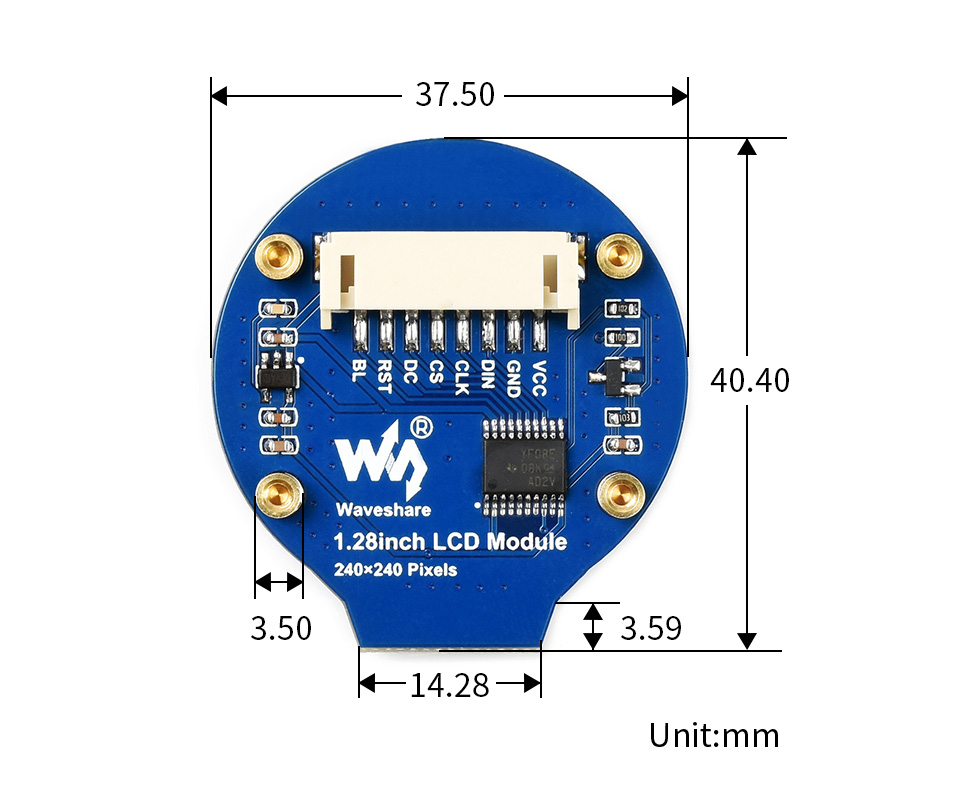

KÍCH THƯỚC
TÀI LIỆU THAM KHẢO
CHÍNH SÁCH BÁN HÀNG
MLAB cam kết cung cấp sản phẩm chính hãng đến tay khách hàng, cung cấp đầy đủ hóa đơn VAT cho cá nhân, các đơn vị doanh nghiệp, trường học, cơ quan nhà nước có yêu cầu.
Quý khách mua Module màn hình LCD 1.28inch tại MLAB, sẽ được hỗ trợ đổi mới (1 đổi 1 nhưng là đổi mới) trong vòng 06 tháng nếu sản phẩm bị lỗi do nhà sản xuất. Các bạn tham khảo chính sách bảo hành của MLAB tại đây
Sản phẩm chỉ là màn hình LCD với 1 bo mạch có các linh kiện rất nhỏ, nếu người dùng không cần thận có thể gây rơi vỡ, chạm chập, cháy ic, lúc đó mạch không thể bảo hành hay sửa chữa được ở Việt Nam. MLAB sẽ tư vấn khách hàng sử dụng sản phẩm sao cho an toàn và hạn chế tối đa việc làm hỏng thiết bị.
