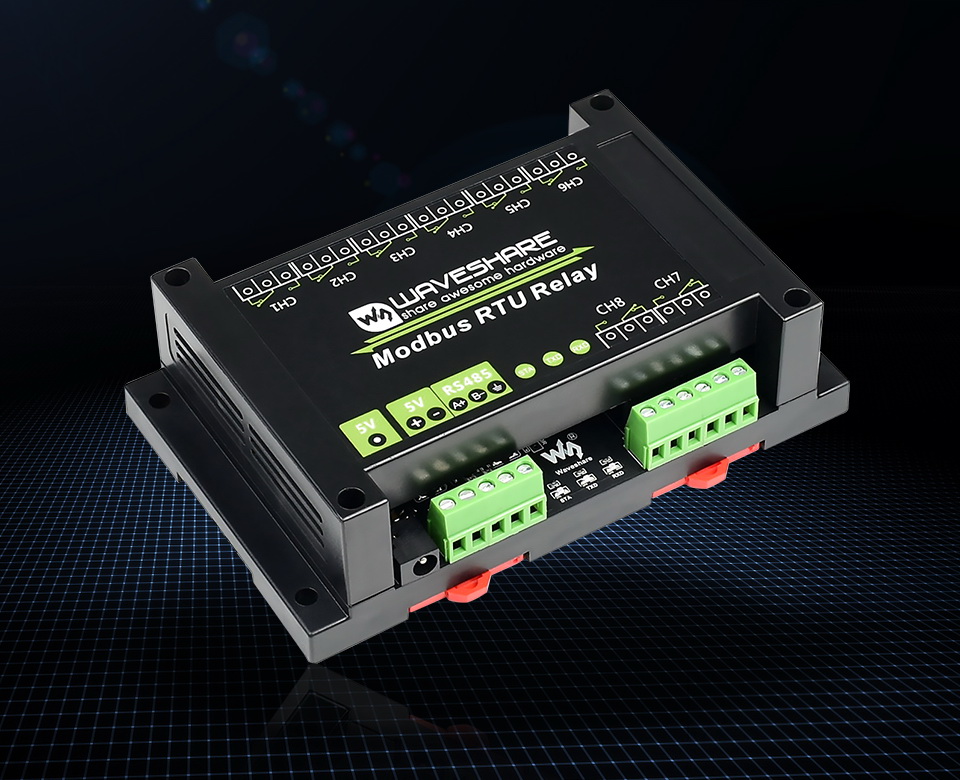

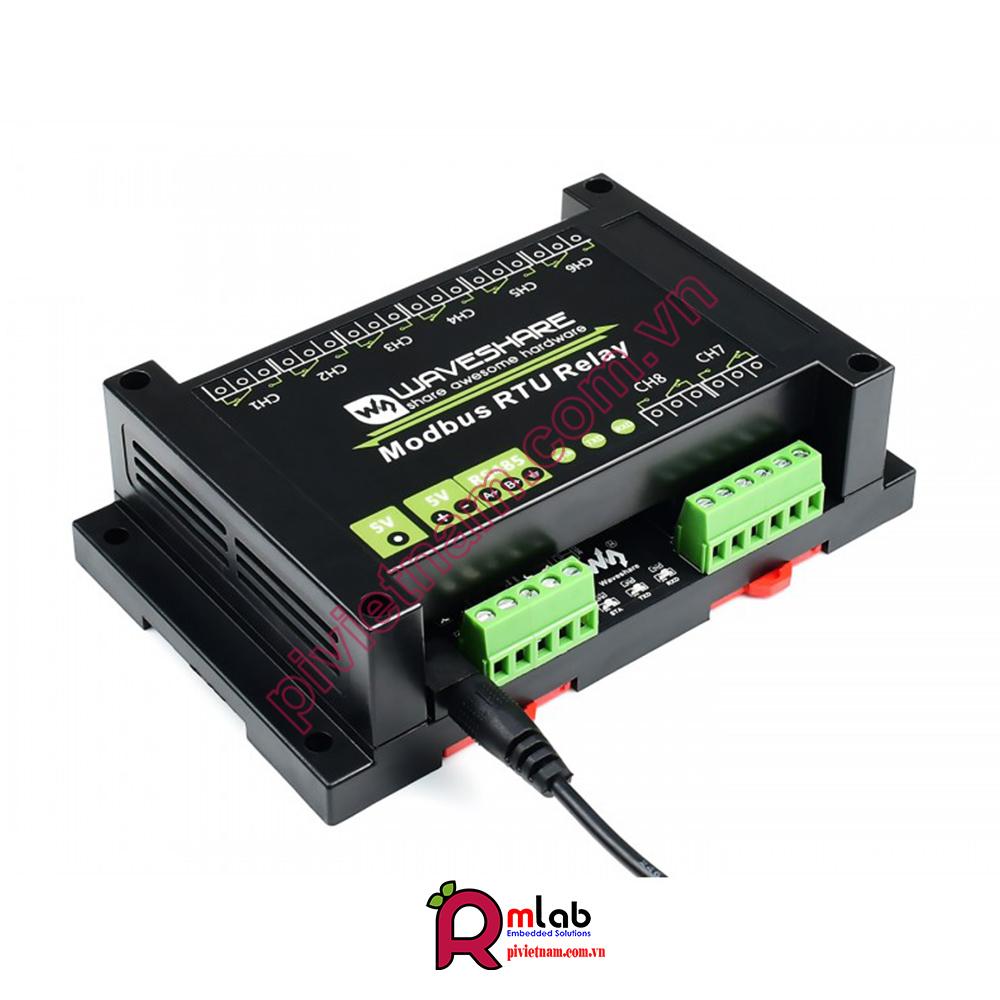

Industrial Modbus RTU 8-Ch Relay Module With RS485 Interface, Multi Isolation Protection Circuits
Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua Module Industrial Modbus RTU 8-ch Relay, RS485 Bus, Multi Protection -Waveshare tại MLAB tại link: (link đặt hàng)
Đây là một Module Relay 8 kênh dùng trong công nghiệp được điều khiển qua RS485 Bus, sử dụng giao thức RTU Modbus. Module với tính năng bảo vệ bo mạch như : Cách ly nguồn, Cách ly từ tính ADI và diode TVS, v.v. Nó cũng đi kèm với vỏ bọc ABS.
Module Modbus RTU Relay rất dễ sử dụng. Do khả năng truyền thông nhanh, ổn định, tin cậy và an toàn, nó là một lựa chọn lý tưởng cho các thiết bị điều khiển công nghiệp hoặc các ứng dụng có yêu cầu truyền thông cao.
ĐẶC ĐIỂM, TÍNH NĂNG
+ Địa chỉ thiết bị có thể định cấu hình (1~255), nhiều thiết bị có thể được xếp tầng trên bus RS485
+ Có chức năng flash-on, flash-off, bằng cách truyền tham số cho lệnh, có thể bật relay trong một thời gian và sau đó tự động đóng lại
+ Cách ly nguồn điện trên bo mạch, cung cấp điện áp cách ly ổn định, không cần cung cấp thêm nguồn cho thiết bị đầu cuối
+ Cách ly từ tính ADI trên bo mạch, cho phép cách ly tín hiệu, độ tin cậy cao, chống nhiễu cao, tiêu thụ điện năng thấp
+ TVS(Transient Voltage Suppressor) tích hợp trên bo mạch, triệt tiêu hiệu quả điện áp tăng và điện áp đột biến trong mạch, có khả năng chống sét và chống tĩnh điện.
+ Cách ly Optocoupler tích hợp trên bo mạch, ngăn không cho relay bị nhiễu bởi mạch điện áp cao
+ Mạch chống ngược, ngăn ngừa mạch bị hỏng do kết nối sai
+ Relay chất lượng cao, contact rating: ≤10A 250VAC/30VDC
+ Vỏ bọc nhựa bằng ABS, dễ dàng lắp đặt, an toàn khi sử dụng
+ 3 đèn LEDs hiển thị trạng thái MCU và trạng tháu thu phát tín hiệu
THÔNG SỐ KỸ THUẬT
+ Power supply voltage: 5V
+ Communication interface: RS485
+ Baudrate: 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
+ Default communication format: 9600, N, 8, 1
+ Relay channels: 8
+ Contact form: 1NO 1NC
+ Communication protocol: Standard Modbus RTU protocol
+ RS485 address: 1~255
+ RS485 terminal protection: 600W lightning-proof and surge-suppress, 15KV ESD protection (reserved 120R balancing resistor solder pads)

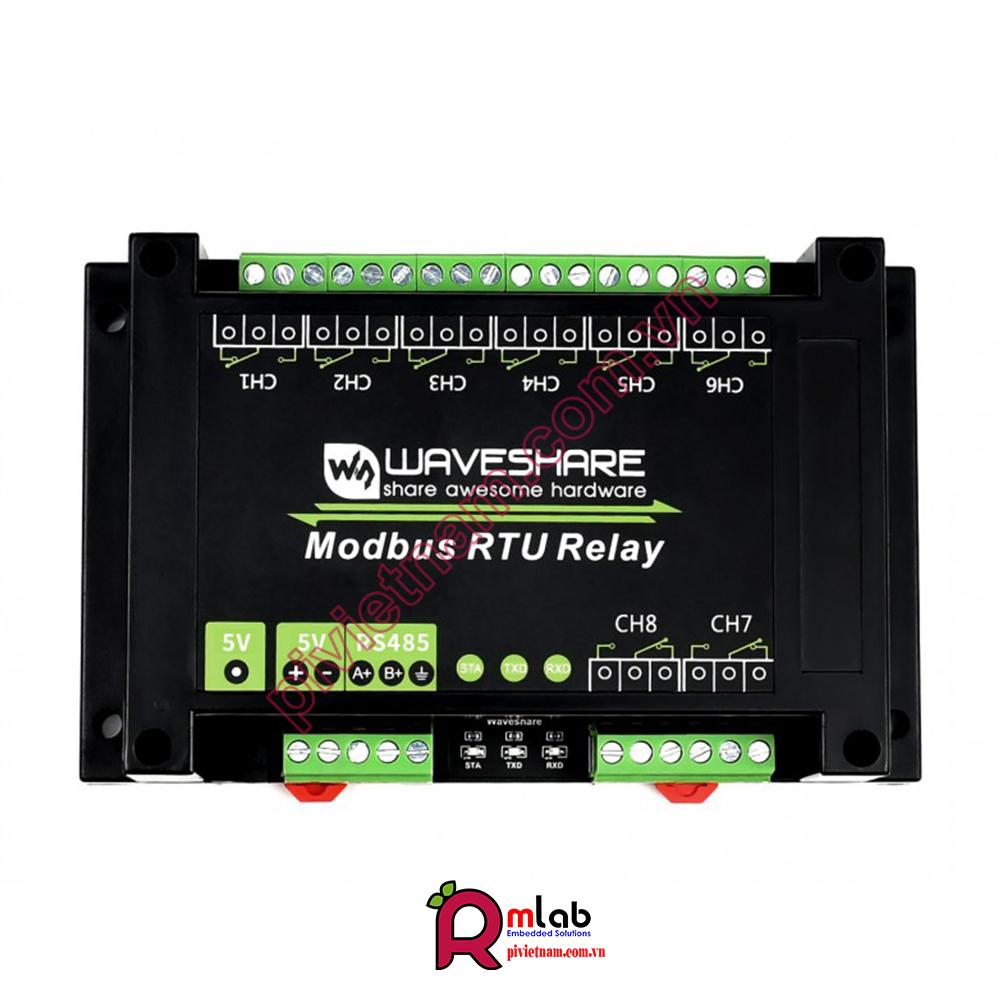

+ LED indicators:
- STA: MCU indicator, keep flashing when the MCU normally working
- TXD: TX indicator, light up when sending data
- RXD: RX indicator, light up when receiving data
MODULE RELAY 8 KÊNH RS485
Giao Thức Modbus RTU, Mạch Bảo Vệ Đa Cách Ly, An Toàn & Ổn Định & Đáng Tin Cậy

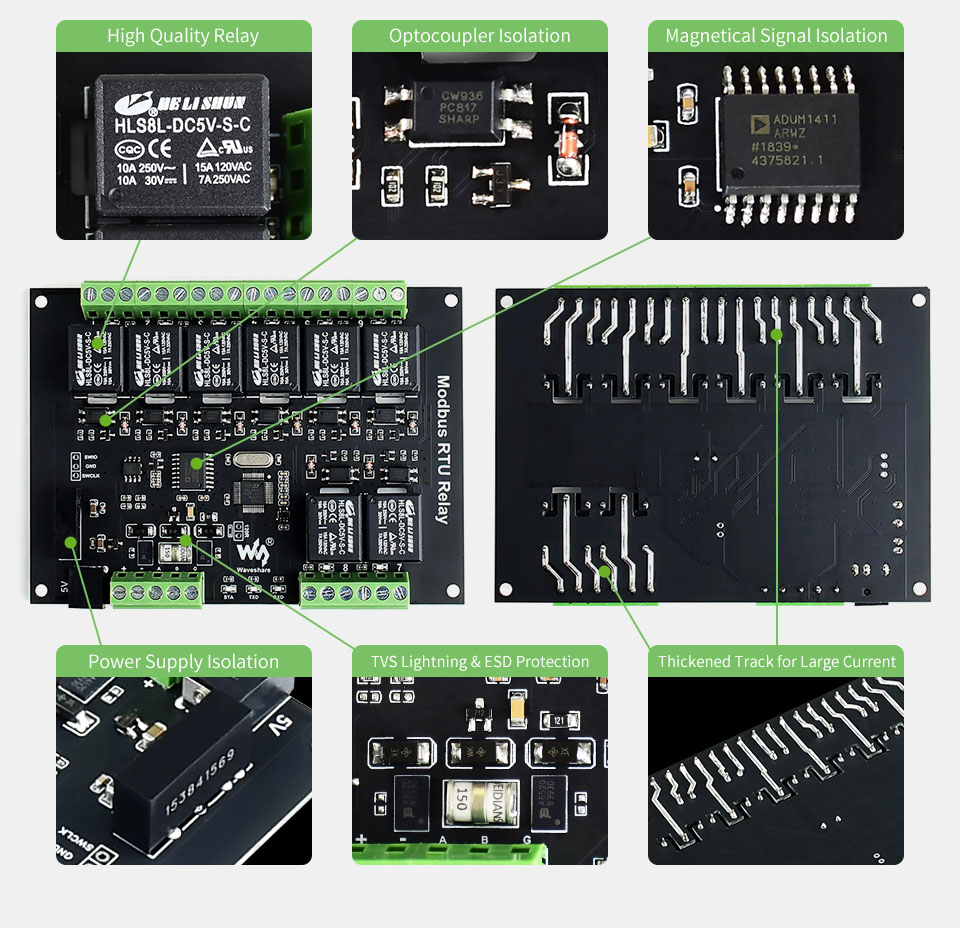

PHÂN TÍCH PHẦN CỨNG

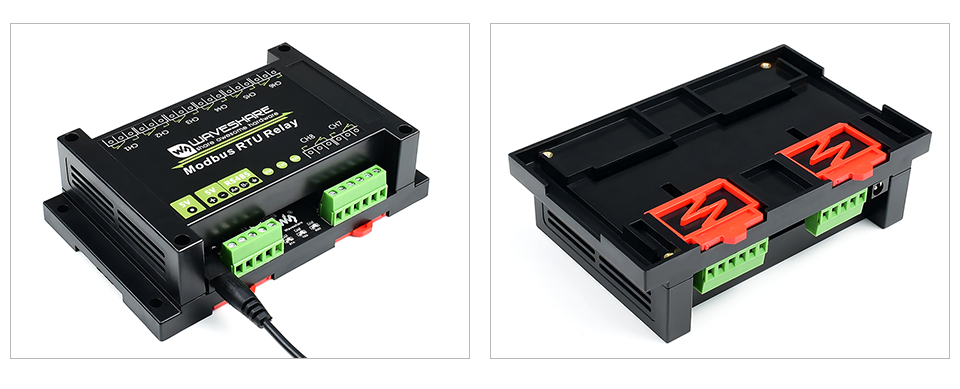

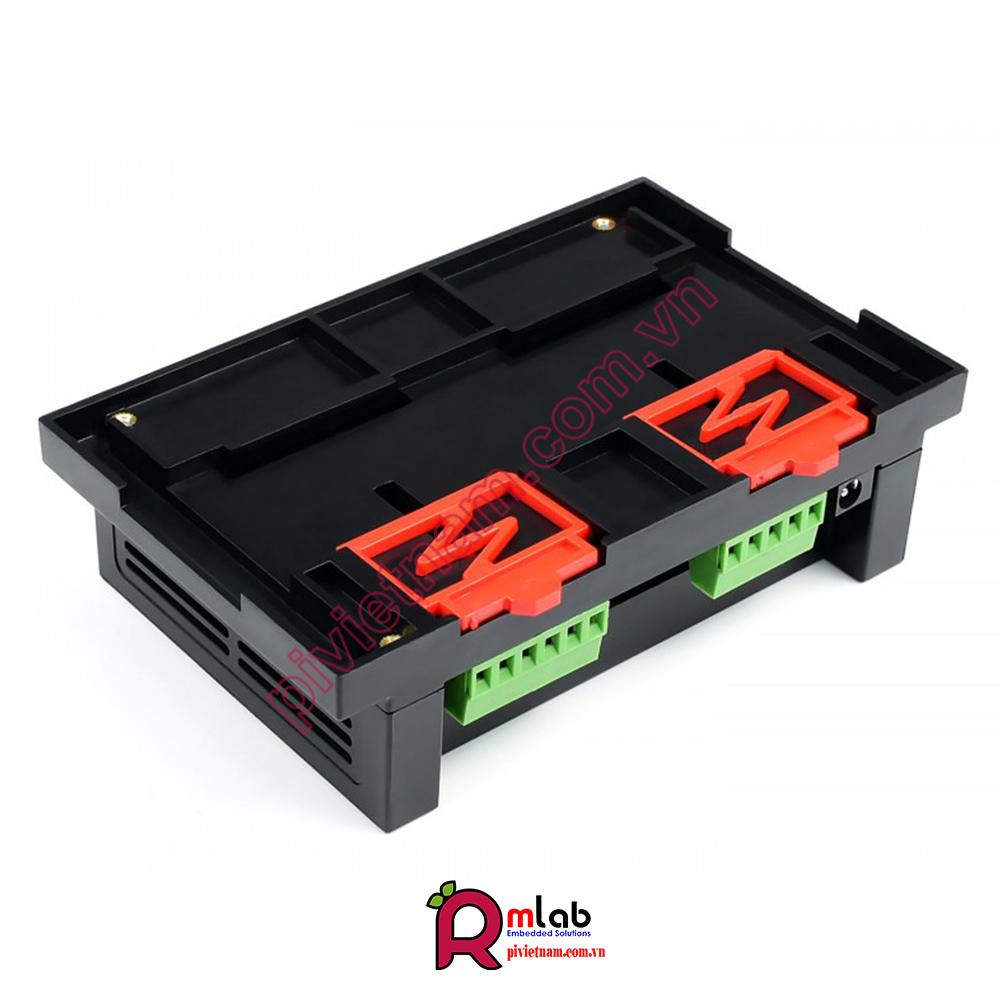

THIẾT KẾ VỎ KÍN
Vỏ bọc nhựa bằng ABS, dễ dàng lắp đặt, an toàn khi sử dụng

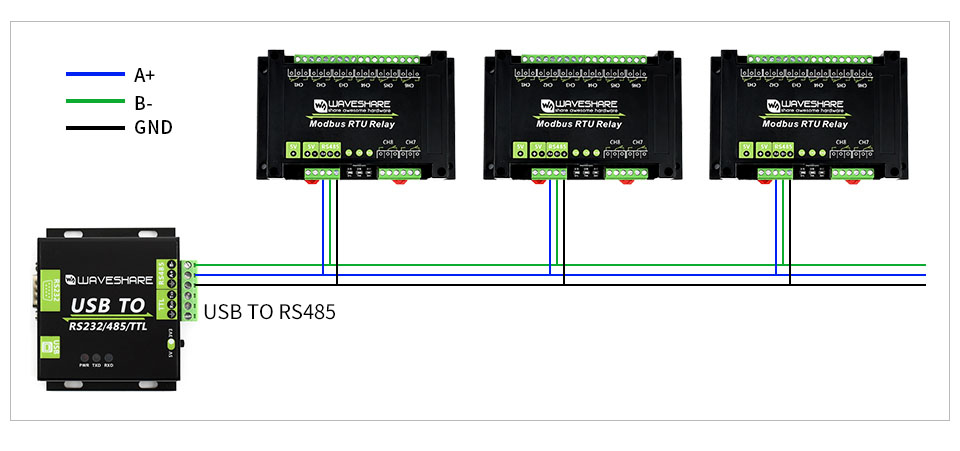

TRUYỀN THÔNG RS485
Địa Chỉ Thiết Bị Có Thể Định Cấu Hình (1 ~ 255), Nhiều Thiết Bị Có Thể Được Xếp Tầng Trên Bus RS485
Trong Trường Hợp Nhiều Thiết Bị Được Xếp Tầng, Hoặc Khoảng Cách Liên Lạc Khá Dài, Cần Sử Dụng Bộ Lặp RS485

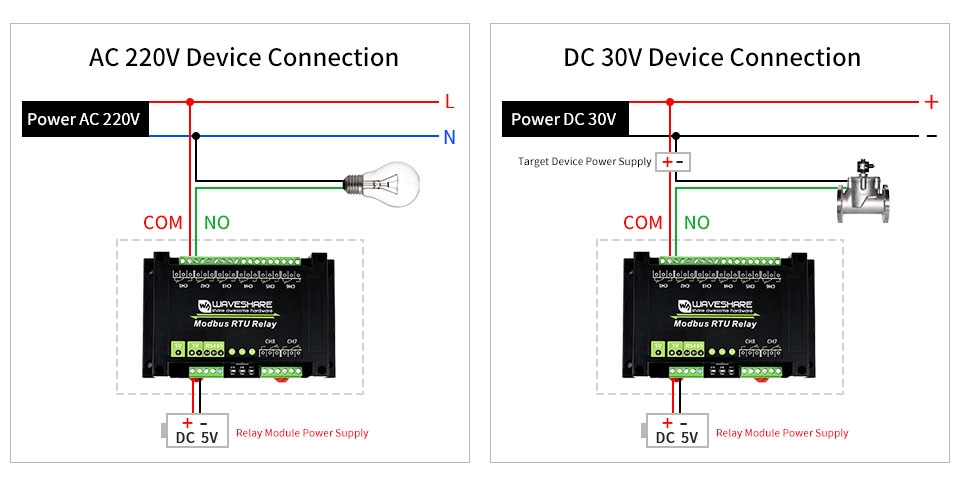

KẾT NỐI CHUYỂN TIẾP
Định Mức Tiếp Điểm Của Relay Tích Hợp Lên Đến 10A 250VAC / 30VDC
Điều Khiển Trực Tiếp Các Thiết Bị Gia Dụng 220VAC Hoặc Các Thiết Bị Dưới 30VDC
CÁC ỨNG DỤNG

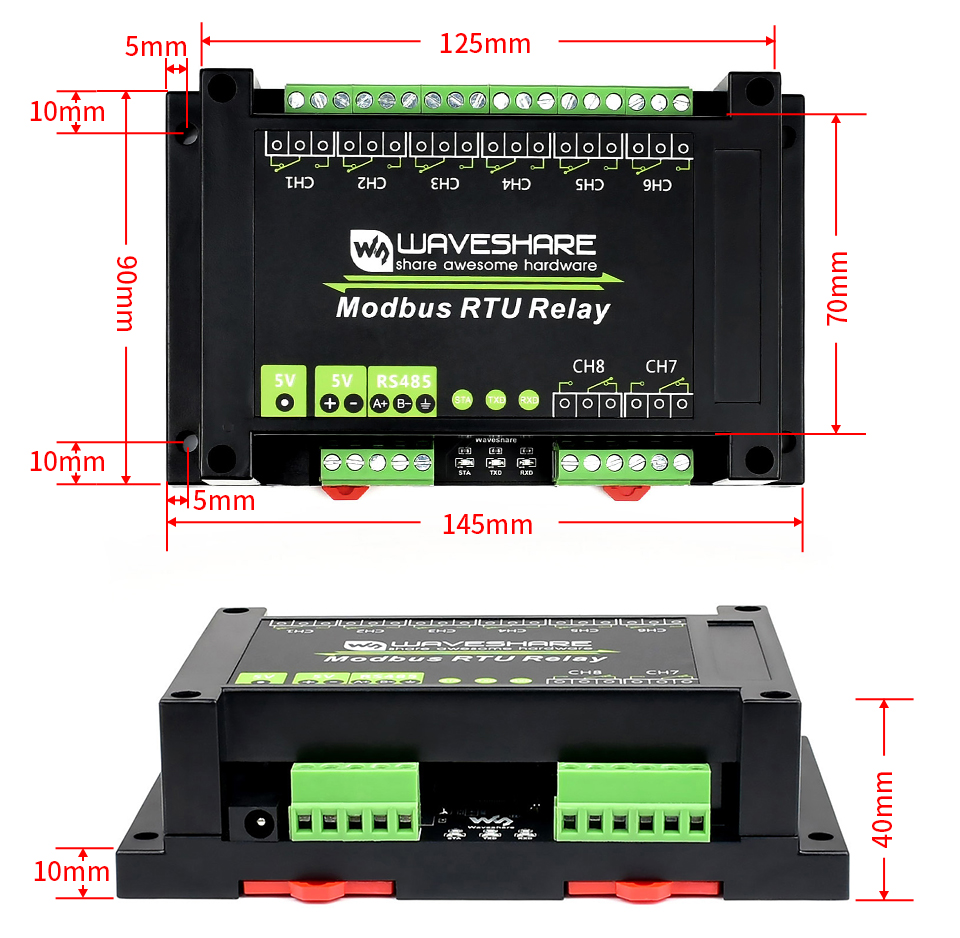

KÍCH THƯỚC
TÀI LIỆU THAM KHẢO
Wiki : www.waveshare.com/wiki/Modbus_RTU_Relay
MLAB : Quý khách hàng liên hệ với đội ngũ kỹ thuật của MLAB để được tư vấn, hỗ trợ. Hotline (zalo) 086.262.8846
