Bài 2 : Kết nối sim7600 với Raspberry Pi

CHUẨN BỊ

Phần cứng :

+ Raspberry Pi x1 ( bài này mình dùng Pi 3B, xem sản phẩm tại đây ( click here ))

+ 1 thẻ nhớ đã cài hệ điều hành rasbian

+ Module sim 7600CE x1 ( click here )

 + Sim 4G x1

Phần mềm

+ Code mẫu ( click here )

KẾT NỐI PHẦN CỨNG

Trên module sim7600 :

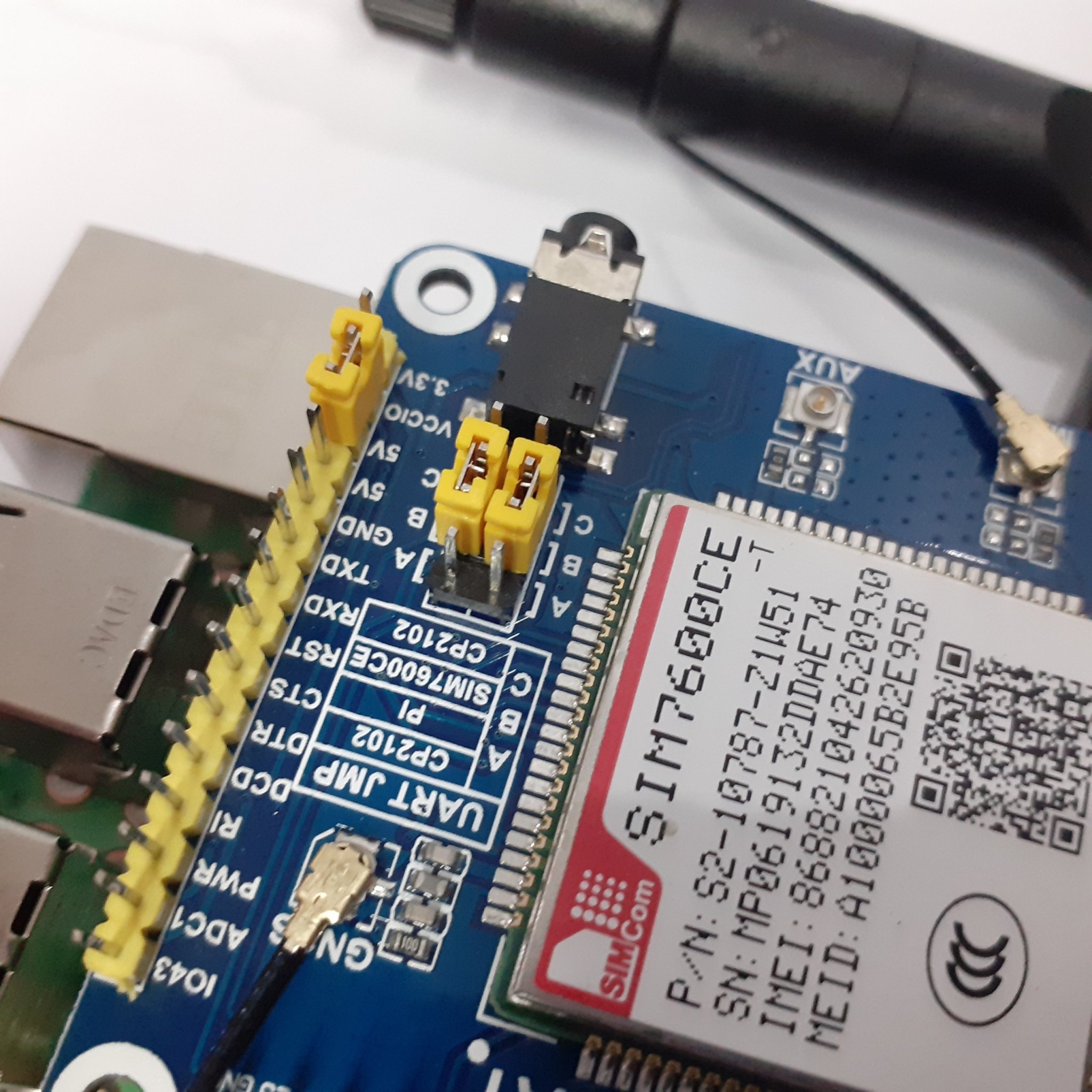

+ Chuyển vị trí UART JUMP lên vị trí B đồng thời chuyển mạch sang chế độ 5V

+ Lắp sim 4G vào module sim

Trên Raspberry Pi

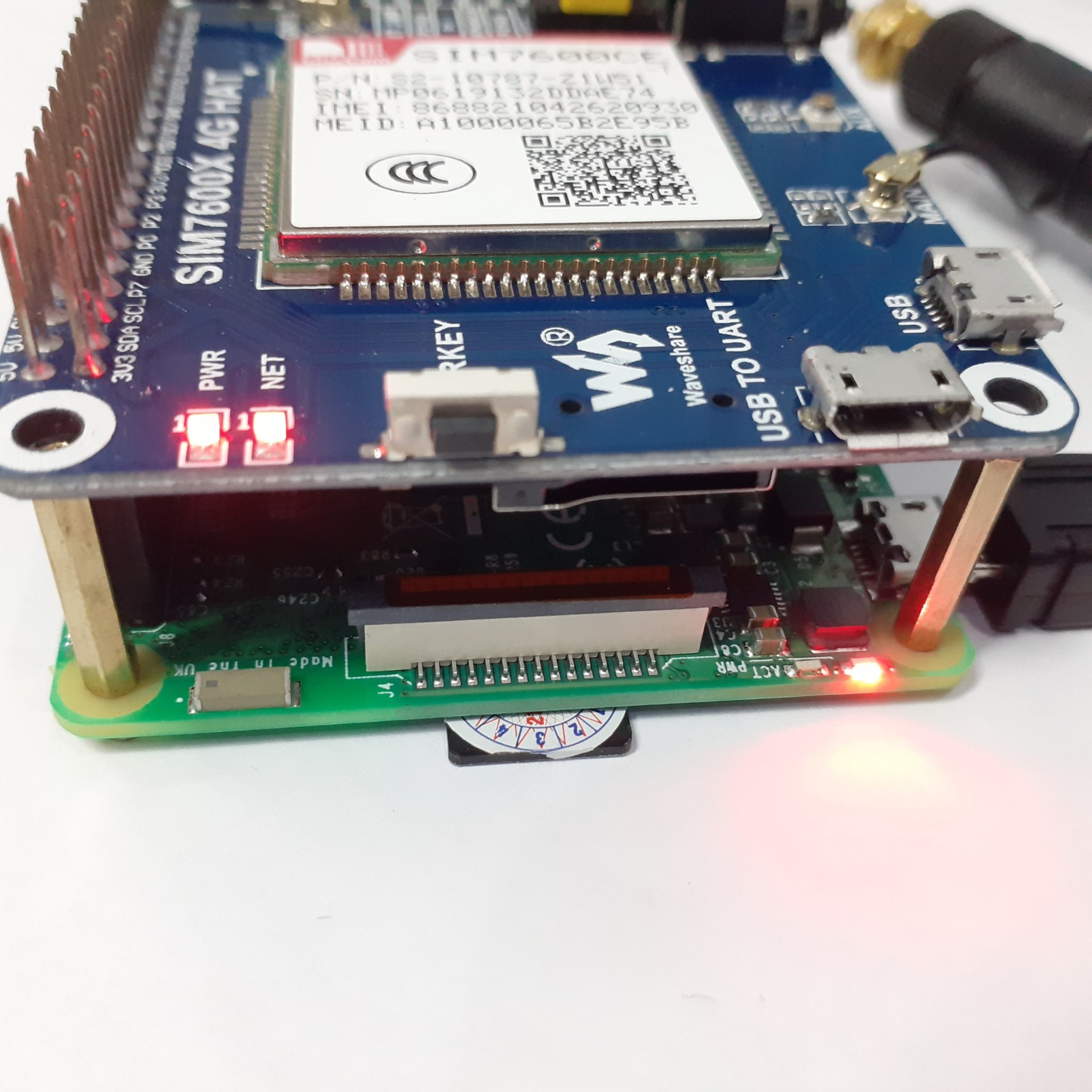

+ Lắp thẻ nhớ vào Pi

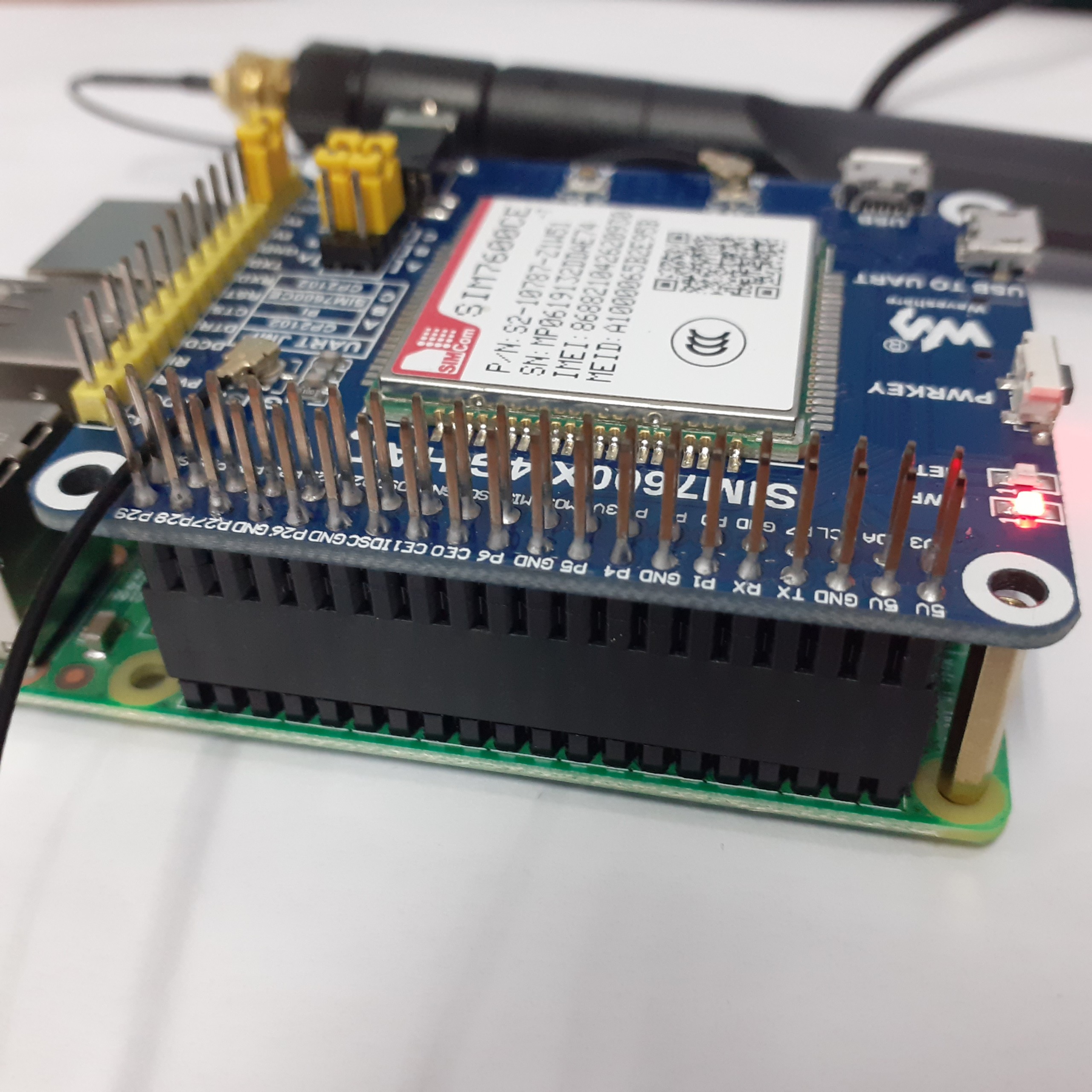

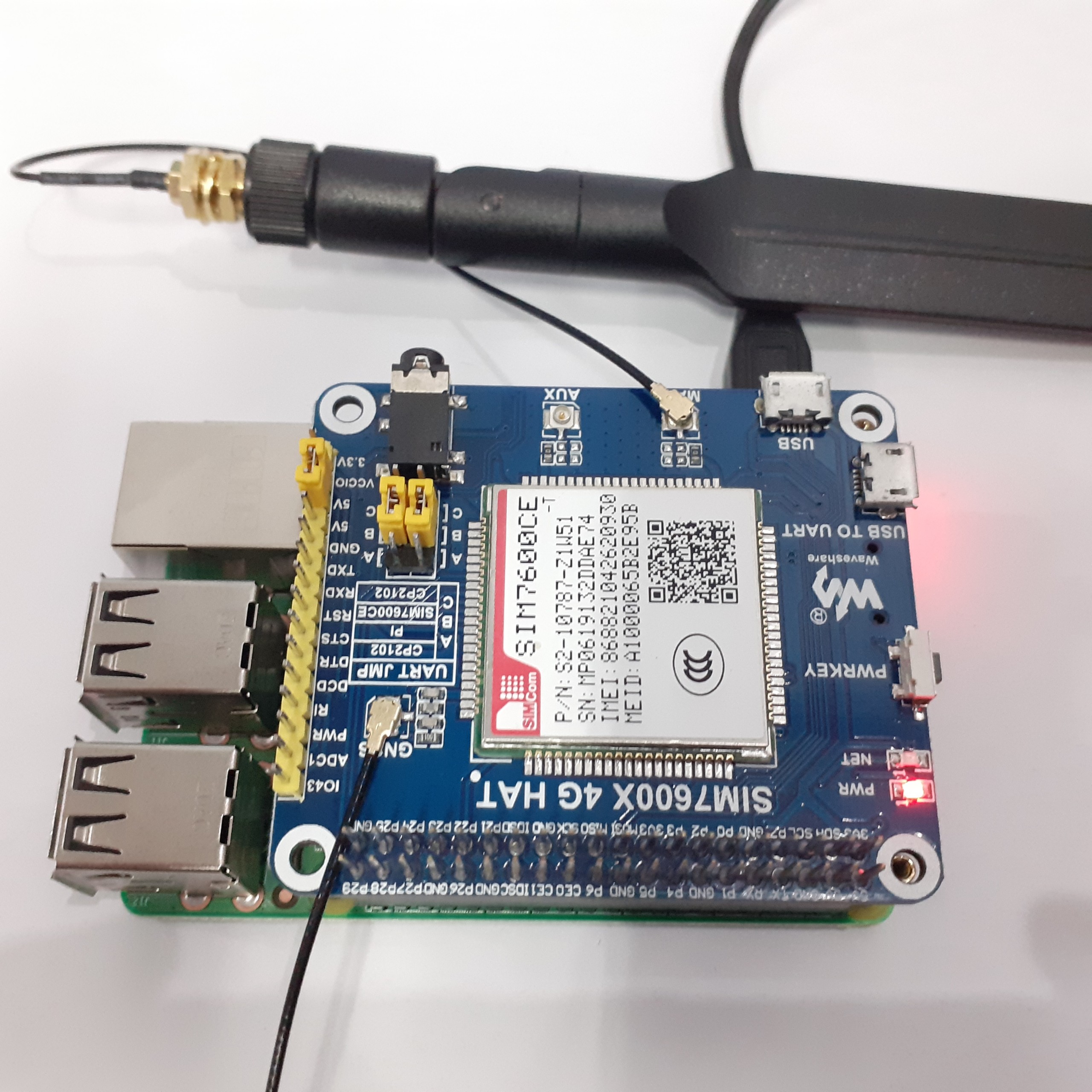

+ Xếp chồng module sim7600CE lên bên trên Raspberry Pi qua 40 chân IO mở rộng . Thứ tự kết nối các chân

CÀI ĐẶT PHẦN MỀM TRÊN RASPBERRY PI

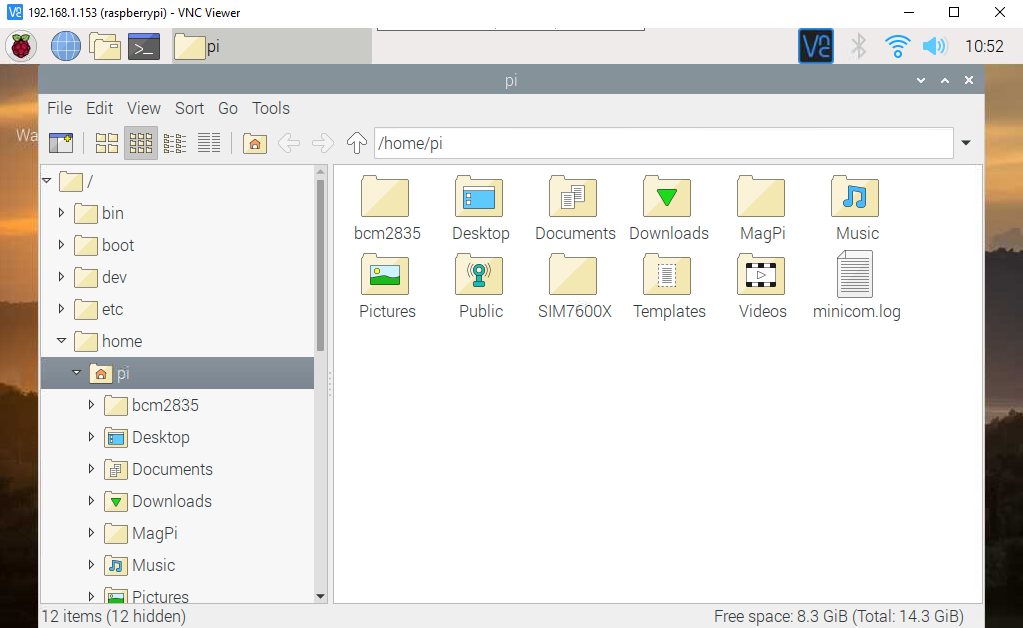

B1 : Tải về code mẫu sau đó giải nén rồi đổi tên thành SIM7600X và copy vào mục /home/pi

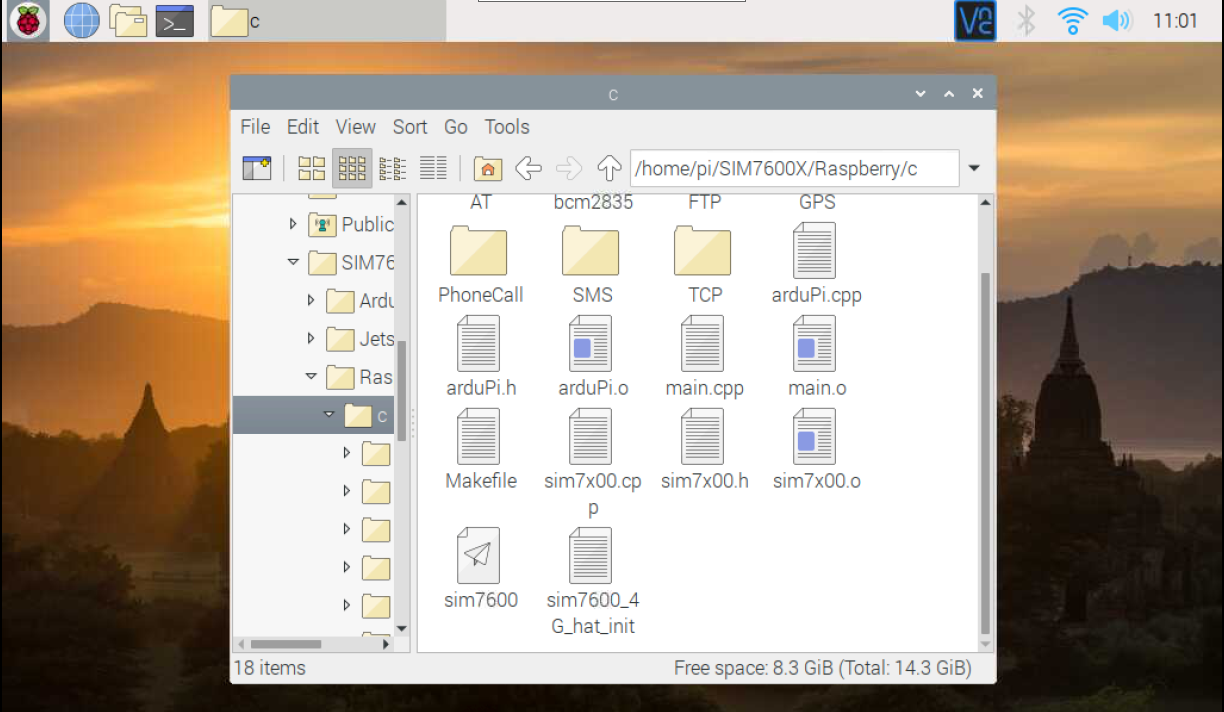

B2 : Truy cập vào thư mục : /home/pi/SIM7600X/Raspberry/c copy file sim7600_4G_hat_init vào thư mục /home/pi/SIM7600X.

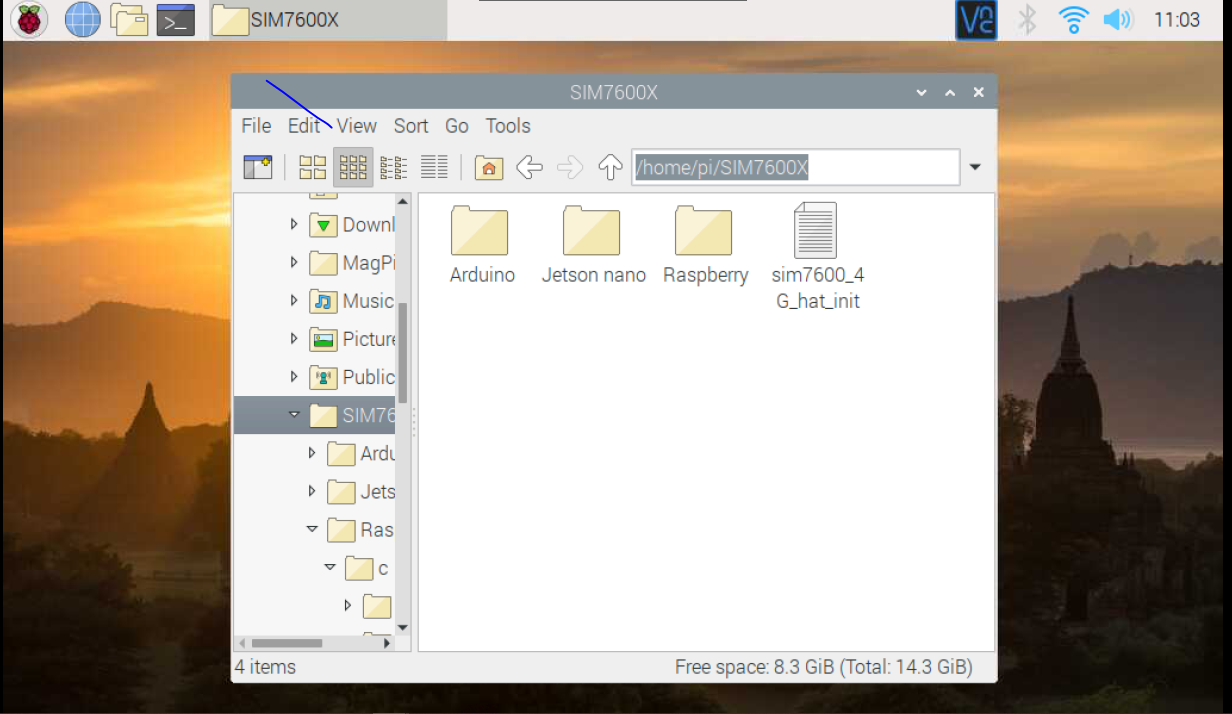

B3: vào thư mục /home/pi chọn SIM7600X mở trong cửa sổ lệnh rồi thực hiện lệnh :

chmod 777 sim7600_4G_hat_init

B4 : sau đó nhập tiếp lệnh :

sudo nano /etc/rc.local

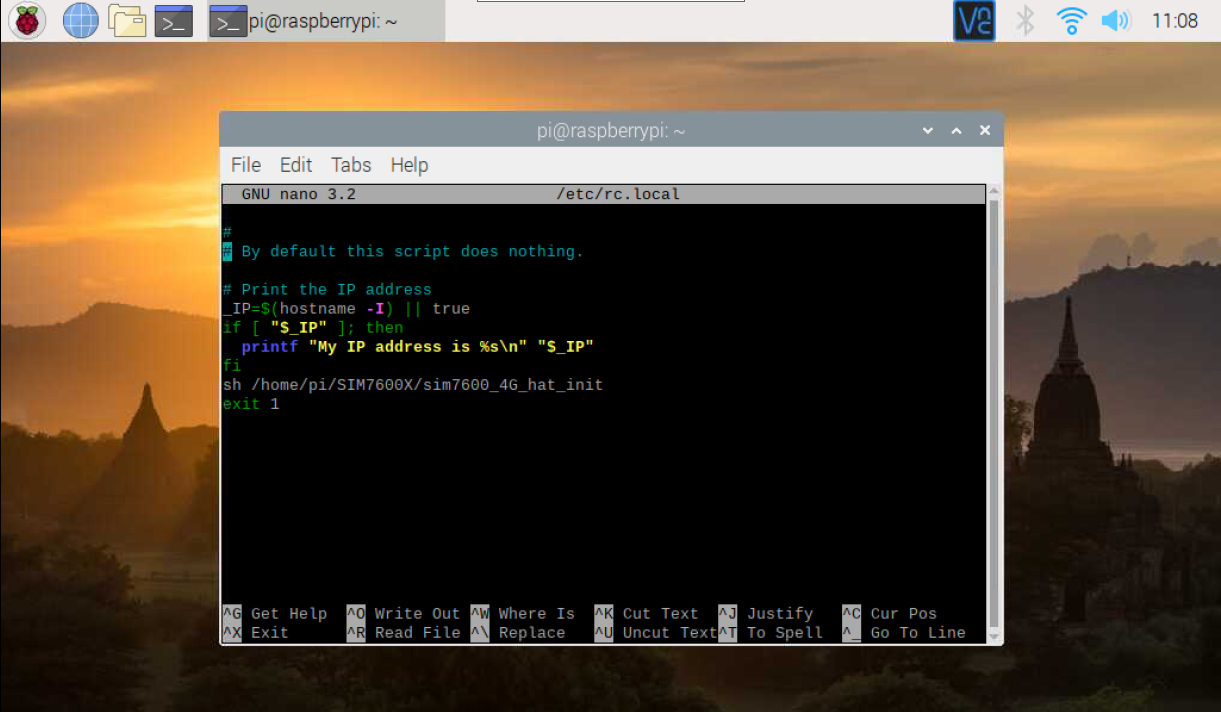

B5 : thêm vào trước exit và đổi 0 thành 1:

sh /home/pi/SIM7600X/sim7600_4G_hat_init

B6 :Cài đặt thư viện BCM2835

Tìm thư mục BCM2835 chạy trên cửa sổ dòng lệnh sau đó nhập lệnh :

./configure & make & sudo make check & sudo make install

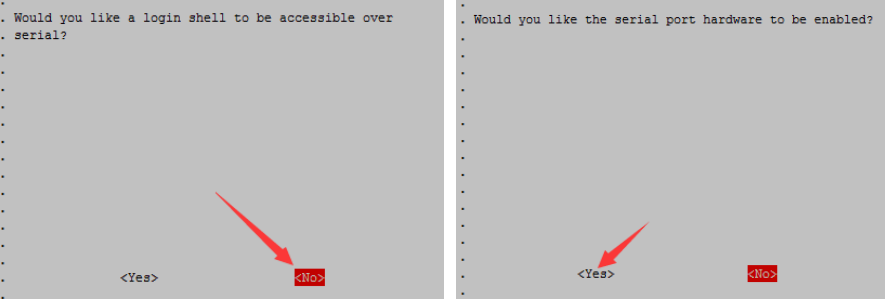

B7 : Bật chế độ UART trên Raspberry Pi

nhập lệnh:  sudo raspi-config

chọn option -> serial-> no->yes

tham khảo thêm bước 7 tại đây ( click here )

sau đó reset thiết bị.

Như vậy chúng ta đã hoàn thành việc kết nối module sim7600CE với Raspberry Pi.
