Xin chào các bạn hôm nay chúng ta sẽ cùng nhau tìm hiểu cách kết nối SIM7600E với Arduino. Trước tiên chúng ta cần chuẩn bị một số thứ cần thiết như sau :


PHẦN CỨNG


+ Module sim7600CE x1 (click here )

+ Sim 4G x1

+ Arduino ( UNO, MEGA 2560 ....  ) x1 ( click here )

+ Dây nối ( click here )


PHẦN MỀM


Arduino IDE ( click here )

Code mẫu ( click here )

Hercules SETUP utility ( click here )


KÊT NỐI PHẦN CỨNG


Ở bài này mình sử dụng Arduino MEGA 2560 cho việc kết nối các bạn nhé.

Lưu ý : Các bạn cần cấp thêm nguồn ngoài cho module sim7600 để nó hoạt động ổn định.

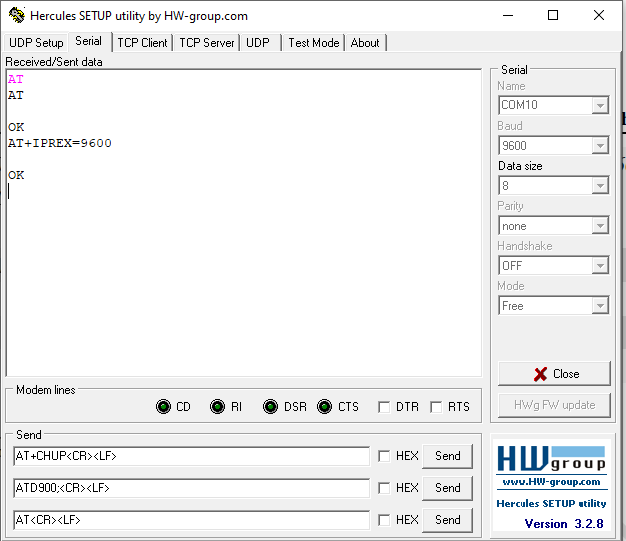

Thực hiện chuyển tốc độ baud của module sim7600 về 9600 với lệnh :

AT+IPREX=9600


Thao tác trên module sim7600

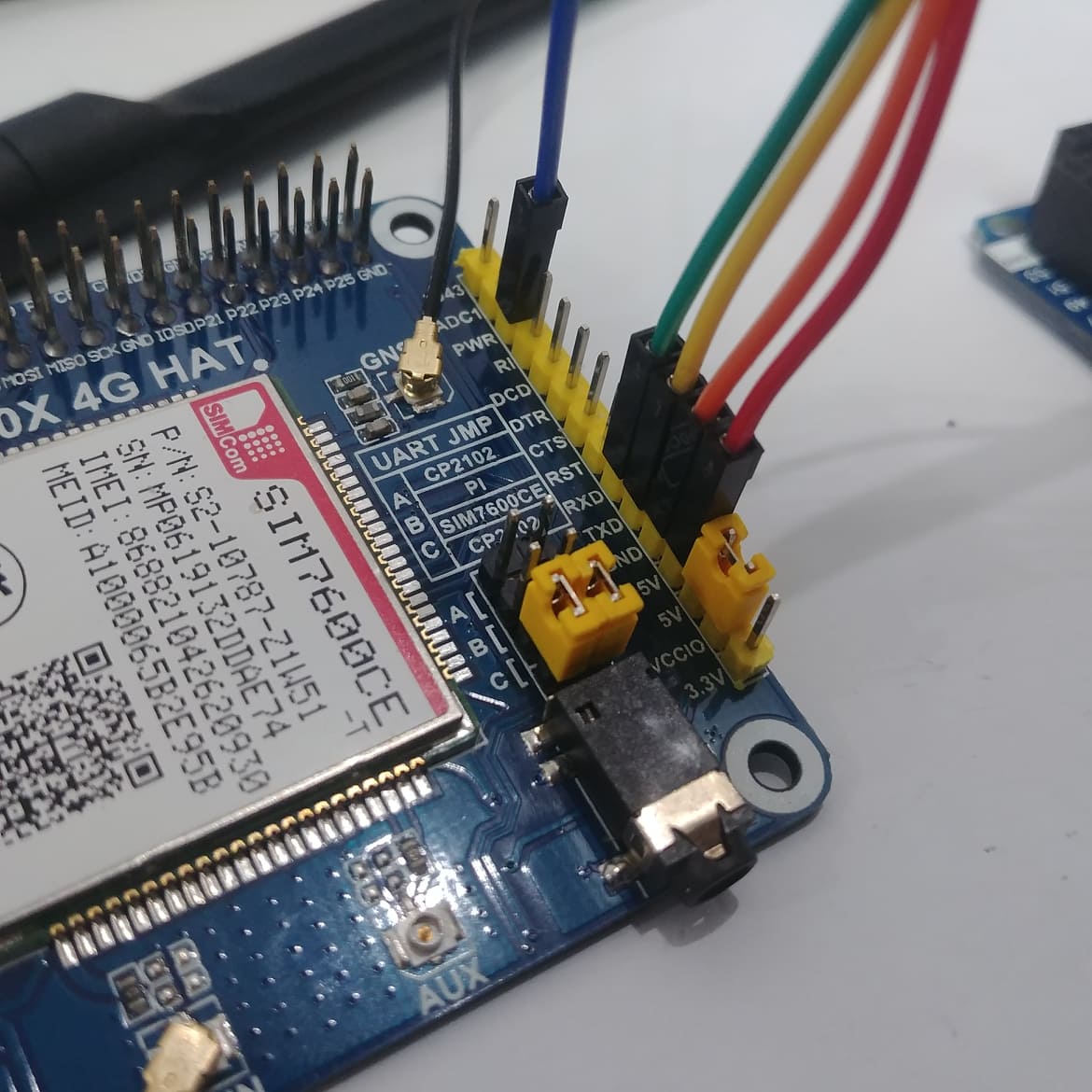

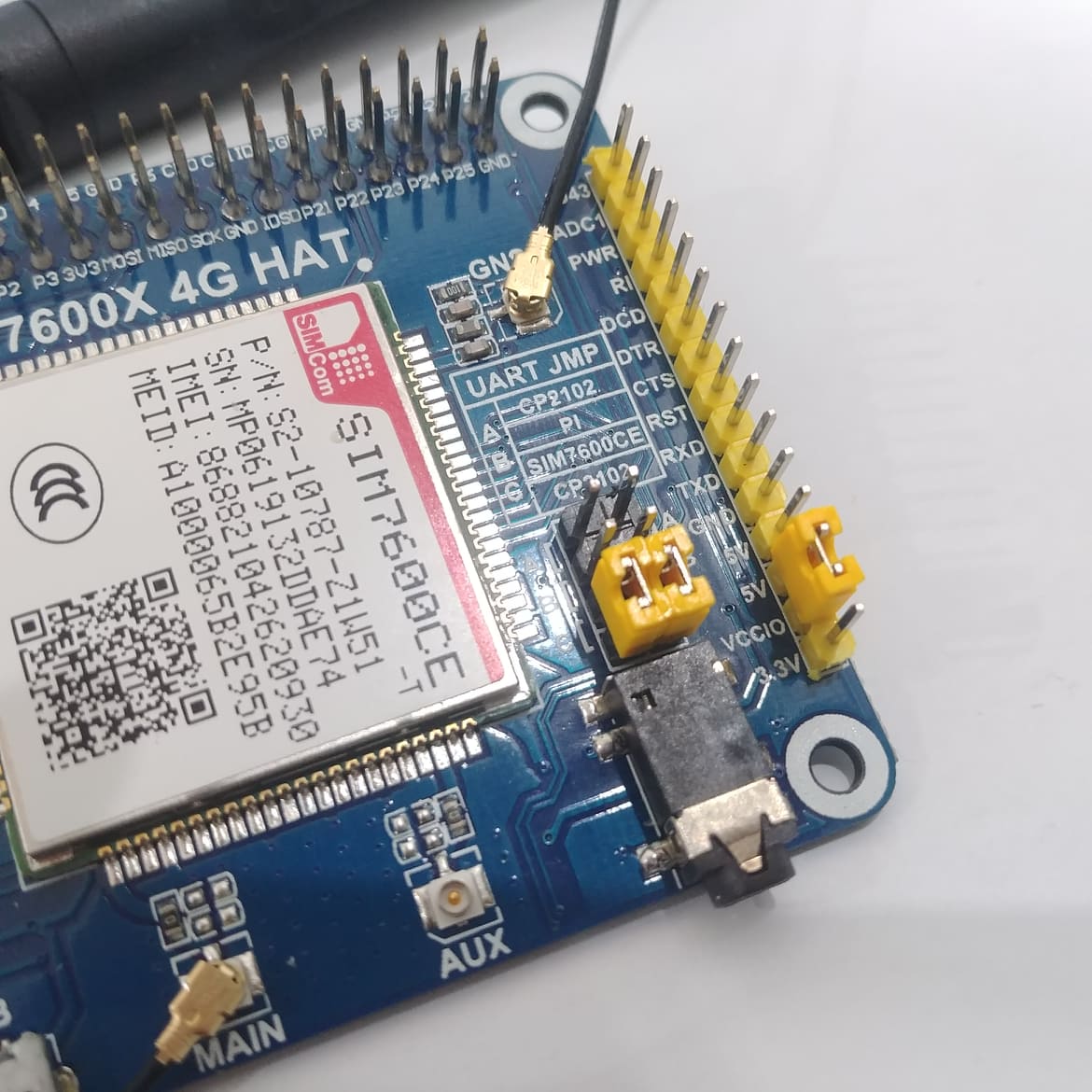

Các bạn chuyển vị trí UART JUMP sang vị trí C và nguồn lên vị trí 5V



Sau đó chúng ta lắp sim 4G và anten vào module sim7600

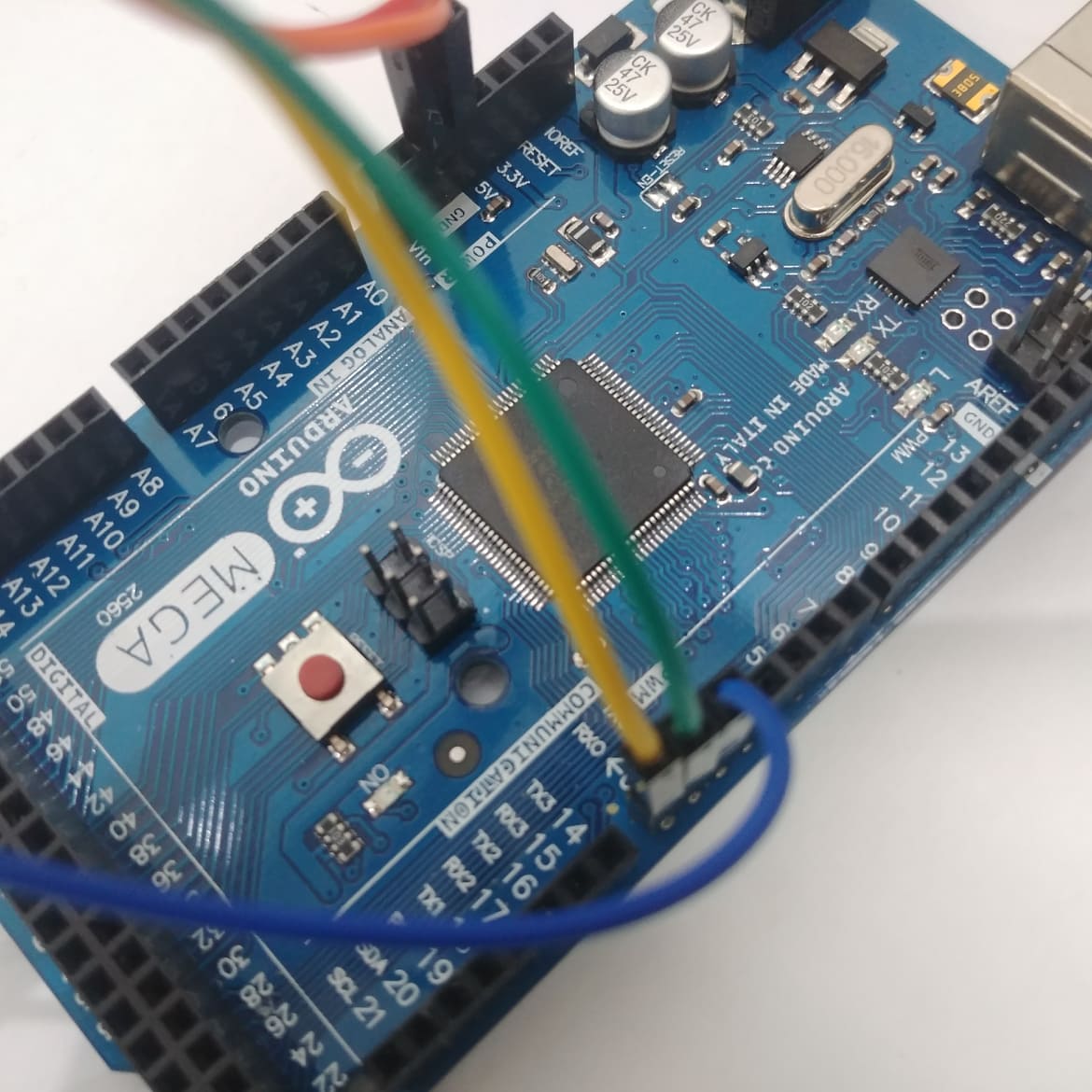

 Sơ đồ chân kết nối


SIM7600ArduinoMô tả
5V5VNguồn
GNDGNDĐất
TXD0 (RX )chân UART
RXD1 TXchân UART
PWR2nguồn module sim7600






CÀI ĐẶT PHẦN MỀM :

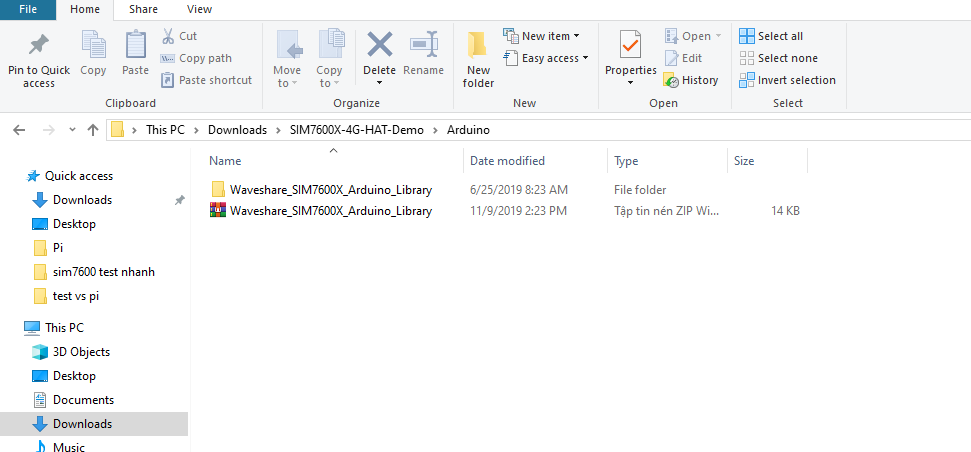

B1 : Tải code mẫu về máy tính và giải nén

B2 : Cài đặt Arduino IDE cho máy tính

B3 : Copy thư viện sim7600 vào arduino IDE

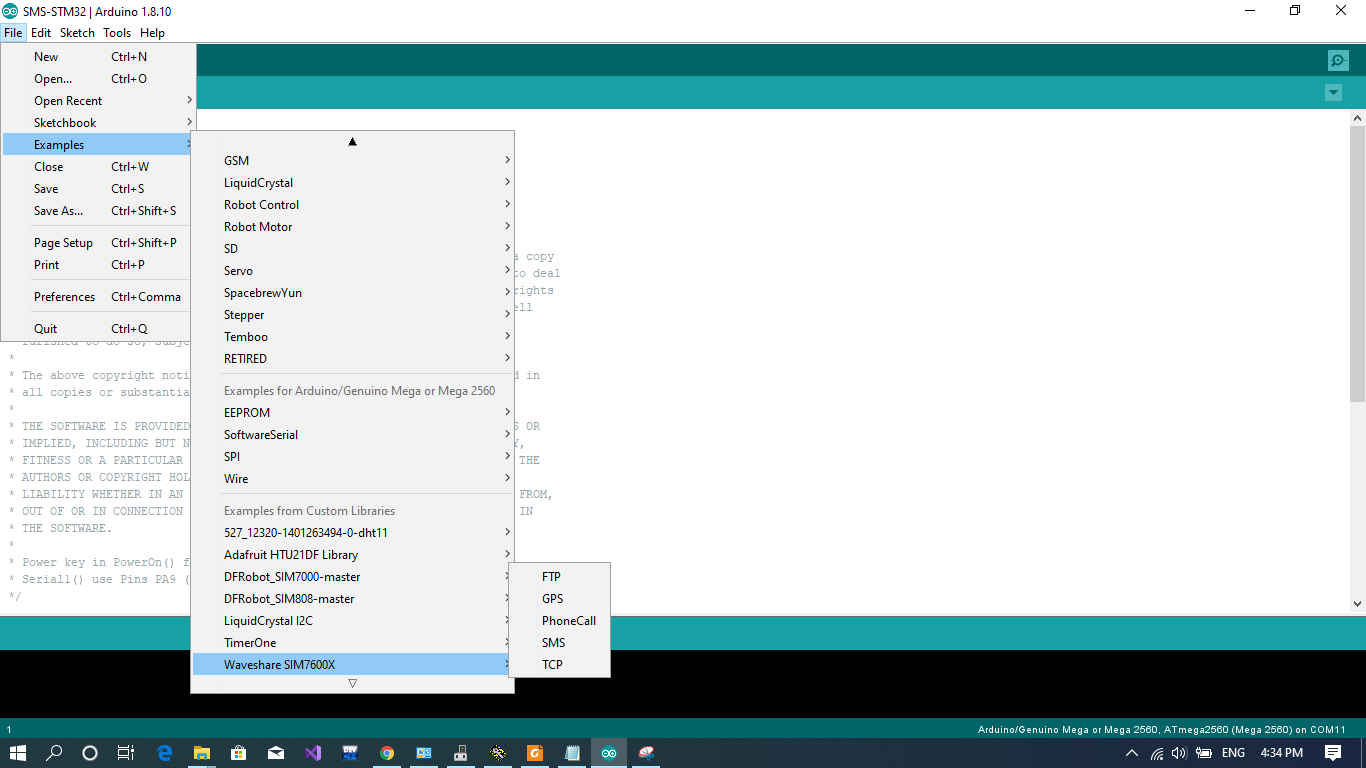

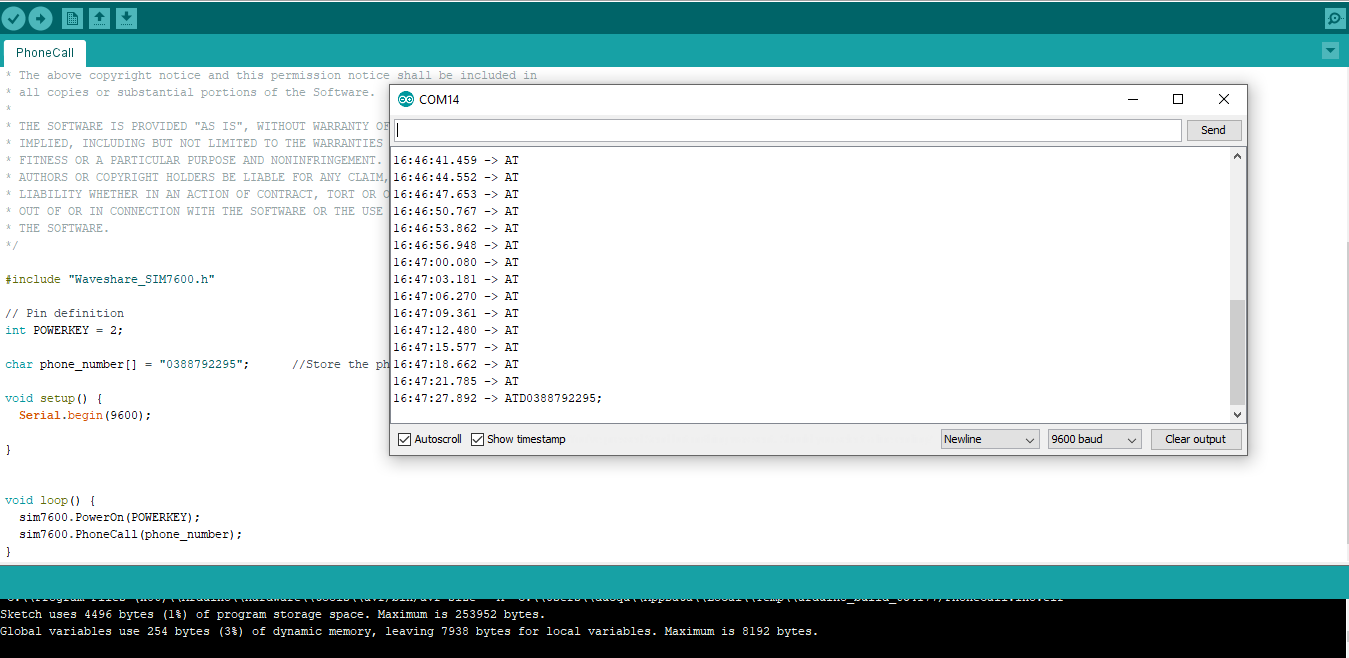

B4 : Chạy các chương trình mẫu


Vậy là đã hoàn thành việc kết nối Arduino với sim7600 rồi các bạn. Xin chào và hẹn gặp lại các bạn !


Nếu các bạn có bất kỳ ý tưởng mới nào đừng ngần ngại mà hãy inbox trực tiếp cho fanpage . Xin chào và hẹn gặp lại các bạn trong các bài viết tiếp theo !!!

PIVIETNAM.COM.VN CHÚC CÁC BẠN THÀNH CÔNG !!!
