Mục tài liệu này hướng dẫn quý khách hàng test SIM7600CE với phần mềm giao tiếp Serial COM Port trên máy tính.

Link sản phẩm tham khảo tại đây ( click here )

KẾT NỐI PHẦN CỨNG

Các bạn chú ý :cần cấp nguồn ngoài 5V cho 7600 qua cổng USB để module sim7600 hoạt động ổn định.

Kết nối Anten

Kết nối SIM card 4G, tai nghe, thẻ nhớ (nếu cần)

Lưu ý : vị trí jumper, micro-usb cần xem lại ở bước sau.

Kết nối jumper cho Nguồn và cho giao tiếp máy tính với module sim7600

+ Chuyển vị trí jump nguồn sang 5V.

+ Vị trí kết nối UART sang vị trí C : control the SIM7600 via USB to UART (kết nối giữa SIM7600CE với CP2102 USB to UART converter)

Kết nối nguồn cũng là dây micro USB to UART

CÀI ĐẶT PHẦN MỀM

+ Phần mềm Hercules setup utility (Link)

+ Baud : 115200

KIỂM TRA MODULE SIM7600 VỚI CÁC LỆNH AT

Command	Mô tả	Trả lòi
AT	Kiểm tra lệnh AT	OK
ATE	Gõ ATE1: Enable echo gõ ATE0: Disable echo	OK
AT+CGMI	Nhà sản xuất module	OK
AT+IPREX	Cài đặt tốc độ tín hiệu	+IPREX: OK
AT+CRESET	Reset module	OK
AT+CSQ	Kiểm tra chất lượng tín hiệu	+CSQ: 17,99 OK
AT+CPIN?	Trạng thái thẻ sim	+CPIN: READY
AT+COPS?	Operator selection	+COPS: OK
AT+CREG?	Network registration	+CREG: OK
AT+CPSI?	Thông tin của thiết bị dùng
AT+CNMP	Chọn chế độ mạng thẻ sim 2： Tự động 13： Chỉ GSM 38： Chỉ LTE 48 ： Chế độ bất kì ngoài LTE	OK

Setup test cuộc gọi đến, cuộc gọi đi

Cuộc gọi đi

Lệnh	Mô tả	Trả lời
AT	kiểm tra lệnh AT	Ok
AT+CLVL=?	Kiểm tra mức âm lượng	OK
AT+CLVL=2	Đặt mức âm lượng =2	Ok
ATD<SĐT>; VÍ DỤ : ADT0388792295;	Thực hiện cuội gọi đi	Ok
AT+CHUP	Treo máy	Ok

Chú ý : A(module sim 7600) gọi cho B, A soạn ATD_số_điện_thoại_của_B
Lệnh : AT+ CSDVC=3 , B nghe được A nói gì – SETUP TRƯỚC
Lệnh : AT+CSDVC=1 , A nghe được B nói gìv- SETUP SAU
Nên cần setup cả 2 cái theo thứ tự như trên.

Nhận cuộc gọi

Khi có cuộc gọi đến trên giao diện của phần mềm sẽ hiển thị ký tự RING

Lệnh	Mô tả	Trả lời
AT+CLIP=1	Hiển thị số gọi đến	OK
ATA	Nghe	VOICE CALL: BEGIN
AT+CHUP	Ngắt cuộc gọi	VOICE CALL: END OK

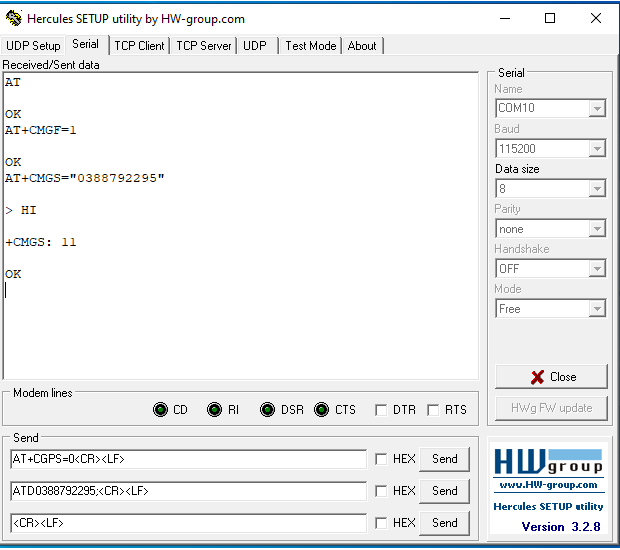

Gửi tin nhắn

Lệnh	Mô tả	Trả lời
AT+CMGF=1	Chọn định dạng tin nhắn	OK
AT+CMGS=”SĐT”	Gửi tin nhắn	( nhập tin nhắn rồi bấm ctrl +z) +CMGS : OK
AT+CMGR=(số của tin nhắn)	Đọc tin nhắn	OK

Setup test GPS

Lệnh	Mô tả	Trả lời
AT+CGPS=1( chú ý tầm 2 phút hãy thực hiện lệnh in)	Bật GPS	OK
AT+CGPSINFO	In ra giá trị GPS	Giá trị GPS OK
AT+CGPSINFO=10	10s in ra GPS 1 lần	OK
