MODULE SIM7600CE 4G HAT

- SIM7600CE là module truyền thông 2G/3G/4G và định vị vị trí, hỗ trợ LTE CAT4 tải xuống lên tới 150Mbs, tiêu thụ năng lượng khá thấp.

- Có thể kết nối Module này với máy tính sử dụng internet, hoặc gắn vào Pi để kết nối 4G tốc độ cao, truyền thông không dây, gọi điện thoại, gửi tin nhắn SMS, định vị. v...v

- SIM7600A-H chủ yếu áp dụng cho khu vực Bắc Mỹ ( Mỹ , Canada )

- SIM7600E-H áp dụng cho khu vực Đông Nam Á, Tây Á, Châu Âu, Châu Phi

- SIM7600CE-T chủ yếu cho Trung Quốc ( module sim7600 CE cũng dùng được ở Việt Nam ).

Khách hàng mua sản phẩm vui lòng kiểm tra băng tần nhà mạng hỗ trợ ở nơi bạn muốn sử dụng để chọn phiên bản cho phù hợp

Những thắc mắc về sản phẩm vui lòng liên hệ với đội ngũ kỹ thuật của Mlab.vn để được tư vấn

TƯƠNG THÍCH VỚI RASPBERRY PI SERIES BOARDS, NVIDIA JETSON NANO

Dial-Up On Windows/Linux

LTE Cat-4: Up To 50Mbps (Uplink) / Up To 150Mbps (Downlink) *

3G (HSPA+): Up To 5.76Mbps (Uplink) / Up To 42Mbps (Downlink) *

---

Cloud Communication

---

Supports Communication Protocols Including TCP/UDP/FTP/FTPS/HTTP/HTTPS

---

GNSS Positioning

---

Supports GPS, BeiDou, Glonass, GALILEO, QZSS, LBS Base Station Positioning

ĐẶC ĐIỂM, TÍNH NĂNG

     + 40 chân GPIO mở rộng tương thích với Raspberry Pi, hỗ trợ kết nối với board mạch Raspberry , Jeson Nano

     + Hỗ trợ quay số, gọi thoại, gửi tin nhắn SMS, MMS, mail, các giao thức TCP, UPD,DTMF,HTTP,FTP v...v

     + Hỗ trợ định vị vị trí qua GPS, BeiDou, Glonass, LBS

     + Gia diện USB trên mạch để kiểm tra các lênh AT, lấy dữ liệu GPS v..v

     + Sử dụng mạch CP2102 chuyển từ USB sang TTL để gỡ lỗi nối tiếp

     + Giải phóng các chân UART để kết nối với các board như Arduino/STM32

     + Khe cắm thẻ sim, hỗ trợ thẻ sim 1,8V/3V

     + Khe cắm thẻ TF để truyển dữ liệu như tệp tin, tin nhắn v..v

     + Trên mạch có jack âm thanh và bộ giải mã âm thanh cho gọi thoại

     + 2 đèn Led thông báo, dễ dàng theo dõi trạng thái làm việc

     + Bộ chuyển điện áp trên module có thể cấu hình điện áp là 3.3V hoặc 5V qua các chân cắm

     + Tốc độ truyền tín hiệu : 300bs -4Mbps ( mặc định : 115200bps)

     + Tốc độ tín hiệu tự động : 9600bps-115200bps

     +  Điều khiển qua tập lệnh AT

     + Hỗ trợ các công cụ ứng dụng sim : SAT class 3, GSM 11.14 ...

     + Có hướng dấn sử dụng đi kèm ( ví dụ cho Raspberry Pi/Jetson Nano/STM32)

THÔNG SỐ TRUYỀN THÔNG

THÔNG SỐ GNSS

     + Kiểu nhận :

        16 kênh

        Mã C/A

     + Độ nhạy :

        Tracking : -159dBm(GPS) / -158 dBm(GLONASS)/ TBD(BD)

        Cold starts : 148 dBm

     + Time to First Fix ( open air)

        Cold starts : <35s

        Hot starts : <1s

      + Độ chính xác

        Vị trí : <2.5m CEP

THÔNG SỐ SMS VÀ AUDIO

+ SMS

        Hỗ trợ các dạng : MT, MO,CB,TEXT,PDU

        Lưu trữ : thẻ sim và ME ( mặc định)

+ Đặc trưng audio

       Hỗ trợ khử tiếng vang

       Hỗ trợ giảm tiếng ồn

+ Telephone Call & SMS Support

+ Making Telephone Call or Sending SMS By AT Commands, With Onboard Audio Jack

THÔNG SỐ KHÁC

     + Nguồn cung cáp : 5V

     + Điện áp hoạt động : 5V/3.3V ( cấu hình qua các chân )

     + Nhiệt độ hoạt động : -30°C -80°C

     + Nhiệt độ bảo quản : -45°C - 90°C

     + Kích thước 56,21x65,15mm

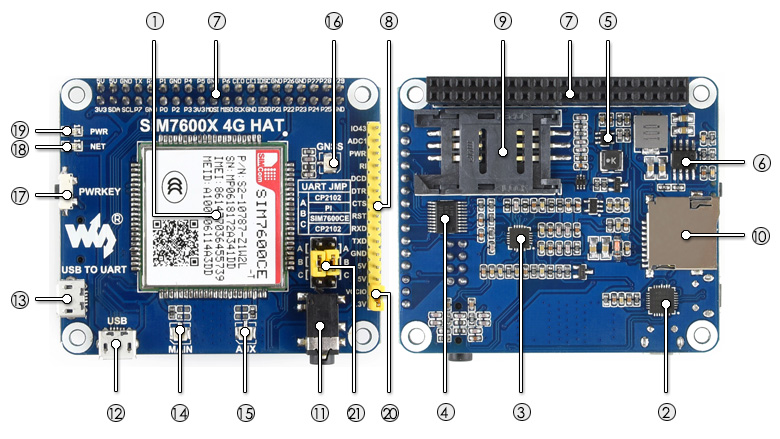

CÁC PHẦN TỬ TRÊN BO MẠCH

1 .SIM7600CE-T

2 .CP2102 USB to UART converter

3 .NAU8810 audio decoder

Pinout Definition

---

---

KÍCH THƯỚC BÊN NGOÀI

---

TÀI LIỆU THAM KHẢO

Waveshare : www.waveshare.com/wiki/SIM7600CE_4G_HAT

PIVIETNAM.COM.VN : https://pivietnam.com.vn/tin-tuc-cong-nghe/module-sim7600-cho-raspberry-pivietnam-com-vn/
