Màn hình LCD 3.5inch HDMI 480x320, IPS Waveshare

Màn hình LCD 3.5inch HDMI 480x320, IPS Waveshare (Bảo hành 6 tháng)

  • E1-MH013
  • Waveshare
760,000

Nhập khẩu chính hãng từ nhà sản xuất Waveshare.

Bảo hành 6 tháng

Hỗ trợ kỹ thuật trong suốt quá trình sử dụng

Xuất hóa đơn GTGT



Bảo hành 6 tháng
  • Bảo hành 6 tháng



   Hiện MLAB là nhà phân phối chính thức và đầu tiên của Waveshare tại Việt Nam, quý khách hàng có thể xem thông tin tại (LINK). Trân trọng thông báo!!!

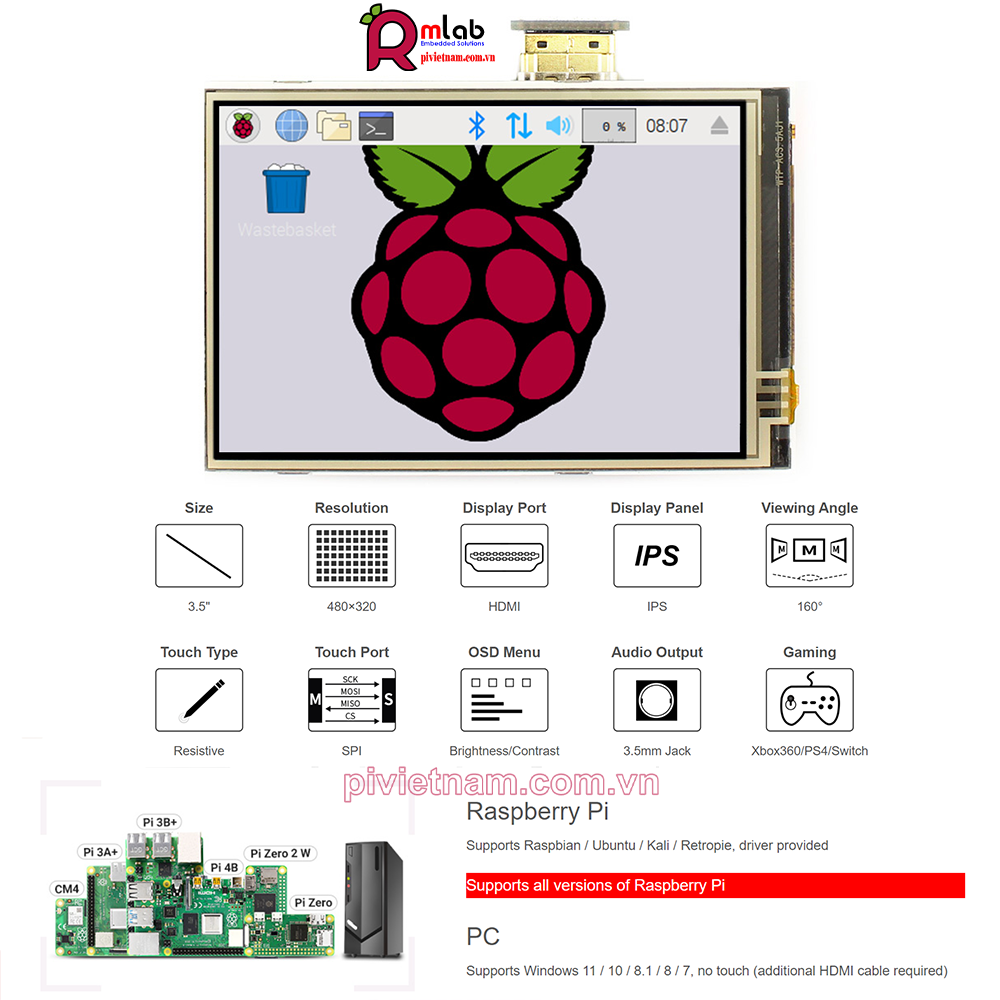

Màn hình cảm ứng điện trở 480x320, 3.5 inch IPS LCD, thiết kế dành cho Raspberry Pi

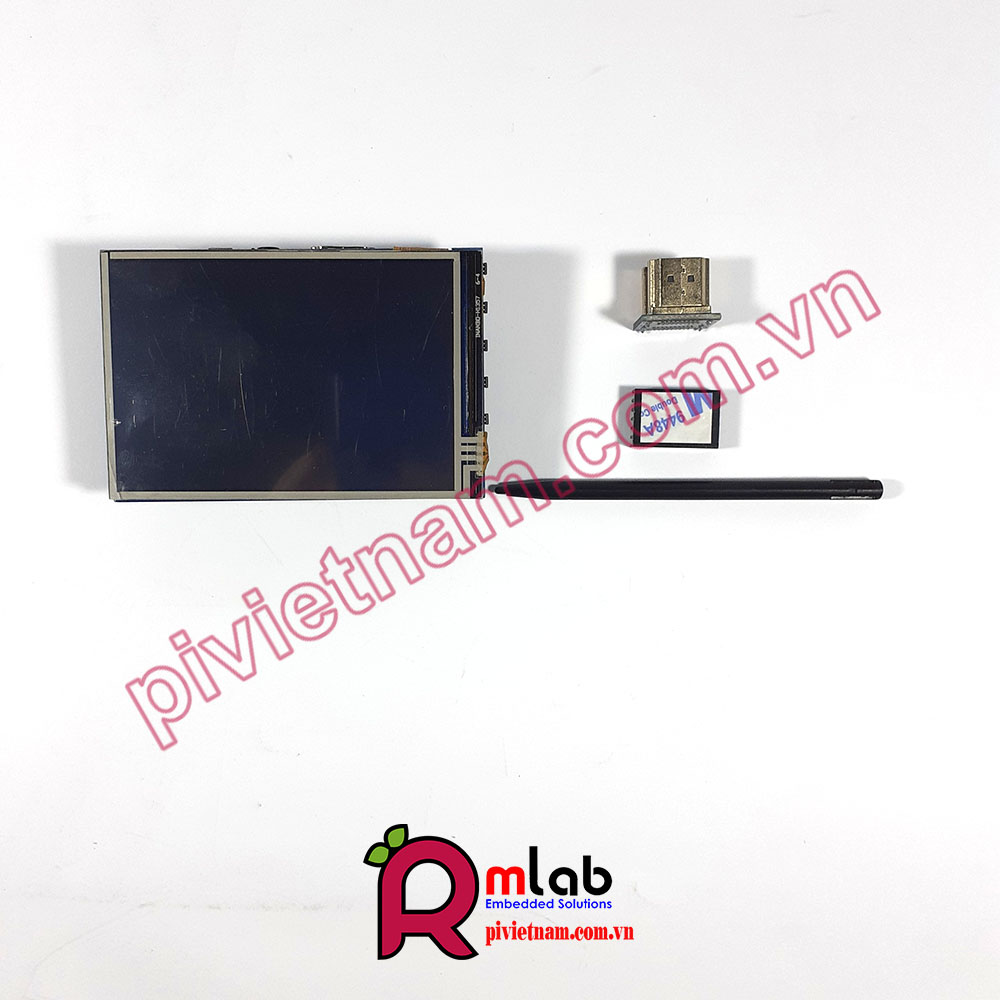

man-hinh-lcd-35inch-front-hdmi-480x320-ips-waveshare-pivietnam-com-vn

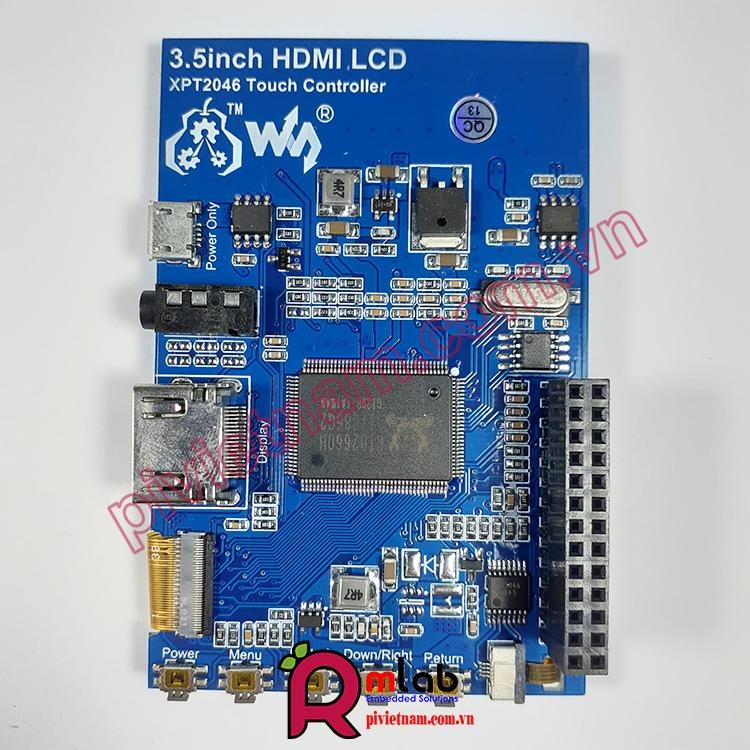

man-hinh-lcd-35inch-back-hdmi-480x320-ips-waveshare-pivietnam-com-vn

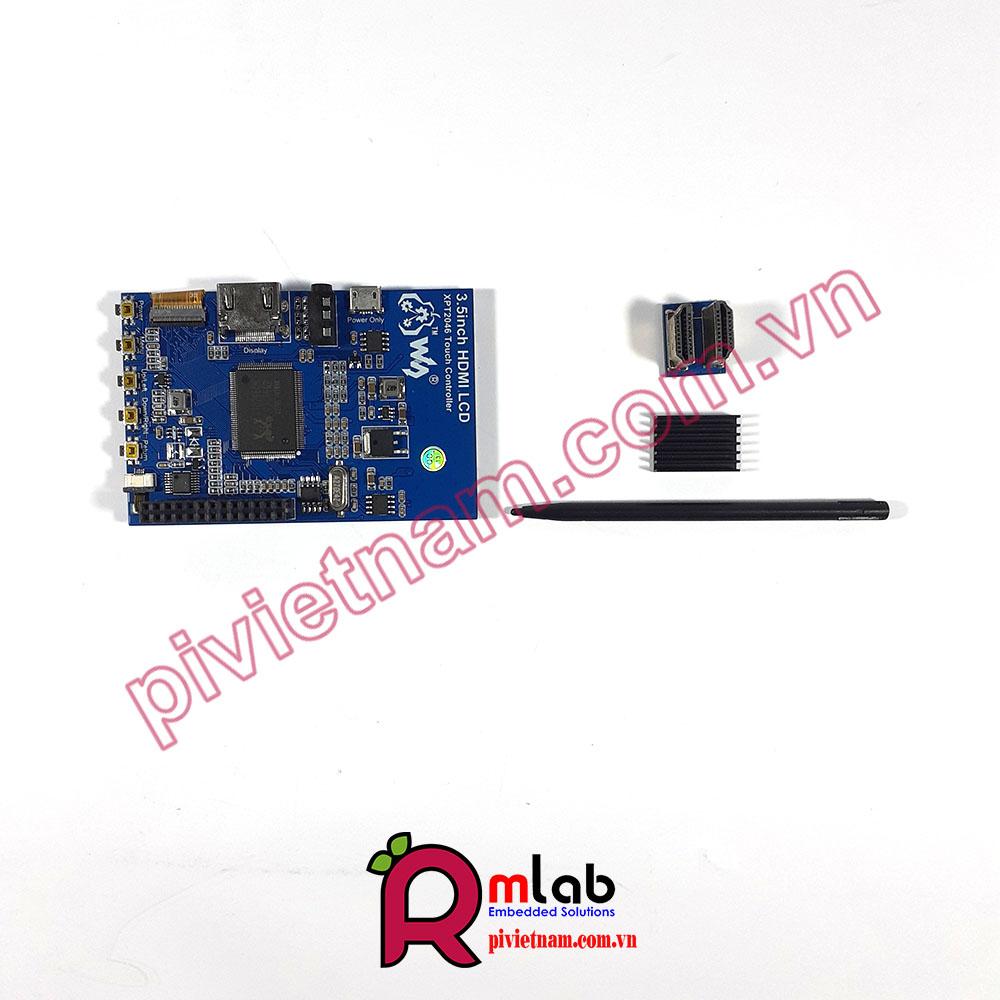

man-hinh-lcd-35inch-back-hdmi-480x320-ips-waveshare-pivietnam-com-vn_1



Đặc điểm

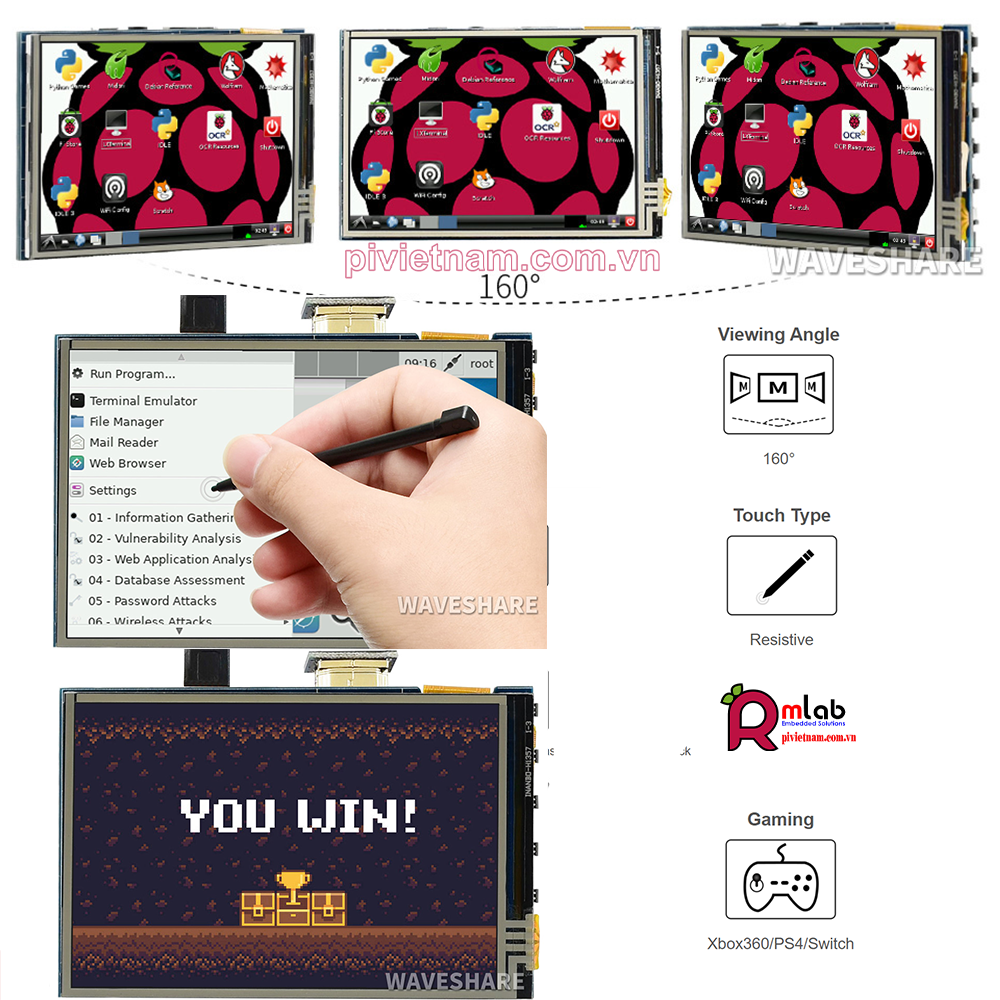

+ Độ phân giải cứng 480x320 pixel, độ phân giải mềm có thể cấu hình lên 1920x1080 pixel.

+ Màn hình cảm ứng điện trở.

+ Công nghệ màn hình IPS, chất lượng hiển thị tuyệt vời cho góc trông rộng hơn.

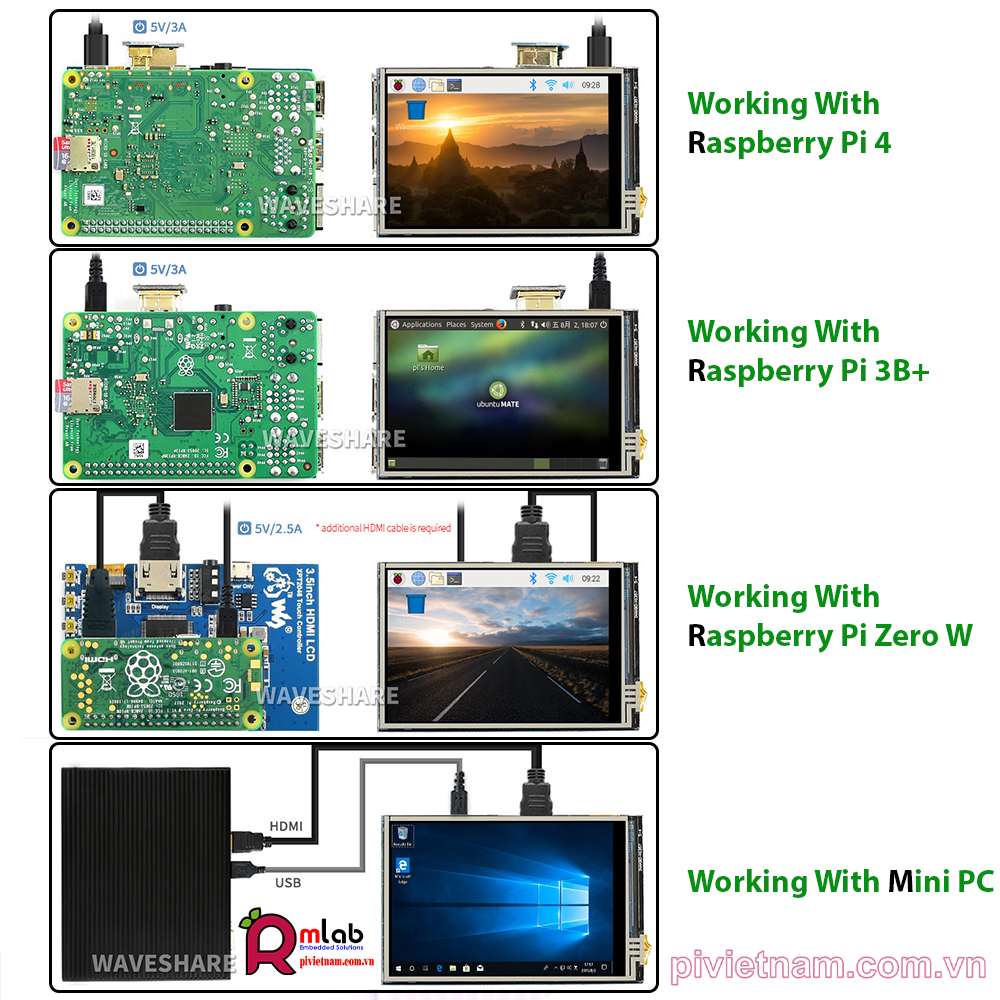

+ Có thể làm việc với các phiên bản của Raspberry Pi.

+ Được cung cấp driver. hỗ trợ cho Raspbian/Ubuntu Mate.

+ Cũng có thể làm việc như một màn hình máy tính, tuy nhiên không cảm ứng được và cần thêm một cable HDMI.

+ Hiển thị qua cổng HDMI , thực hiện chức năng cảm ứng qua I/O.

+ Hỗ trợ đầu ra HDMI Audio.



Hướng dẫn cài đặt cho màn hình LCD 3.5inch HDMI :



Hình ảnh



Giao diện kết nối

PIN NO.SYMBOLDESCRIPTION
1, 173.3VPower positive (3.3V power input)
2, 45VPower positive (5V power input)
3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24NCNC
6, 9, 14, 20, 25GNDGround
19TP_SISPI data input of Touch Panel
21TP_SOSPI data output of Touch Panel
22TP_IRQTouch Panel interrupt, low level while the Touch Panel detects touching
23TP_SCKSPI clock of Touch Panel
26TP_CSTouch Panel chip selection, low active



Kích thước

Tham khảo

Waveshare : 3.5inch HDMI LCD, 480x320, IPS
