Màn hình LCD 7inch HDMI (B), 800x480, Cảm ứng điện dung Waveshare

Màn hình LCD 7inch HDMI (B), 800x480, Cảm ứng điện dung Waveshare (Bảo hành 6 tháng)

  • H1-MH0010
  • Waveshare
1,350,000

Sản phẩm nhập khẩu chính hãng từ Waveshare

Bảo hành 6 tháng

Hỗ trợ kỹ thuật trong suốt quá trình sử dụng

Xuất hóa đơn GTGT

Bảo hành 6 tháng
  • Bảo hành 6 tháng

   Hiện MLAB là nhà phân phối chính thức và đầu tiên của Waveshare tại Việt Nam, quý khách hàng có thể xem thông tin tại (LINK). Trân trọng thông báo!!!



Màn hình LCD 7 inch HDMI Cảm ứng điện dung, hỗ trợ nhiều hệ điều hành và nhiều loại board mạch miniPC


Hướng dẫn cấu hình sử dụng màn hình 7inch HDMI LCD(B) 800x480

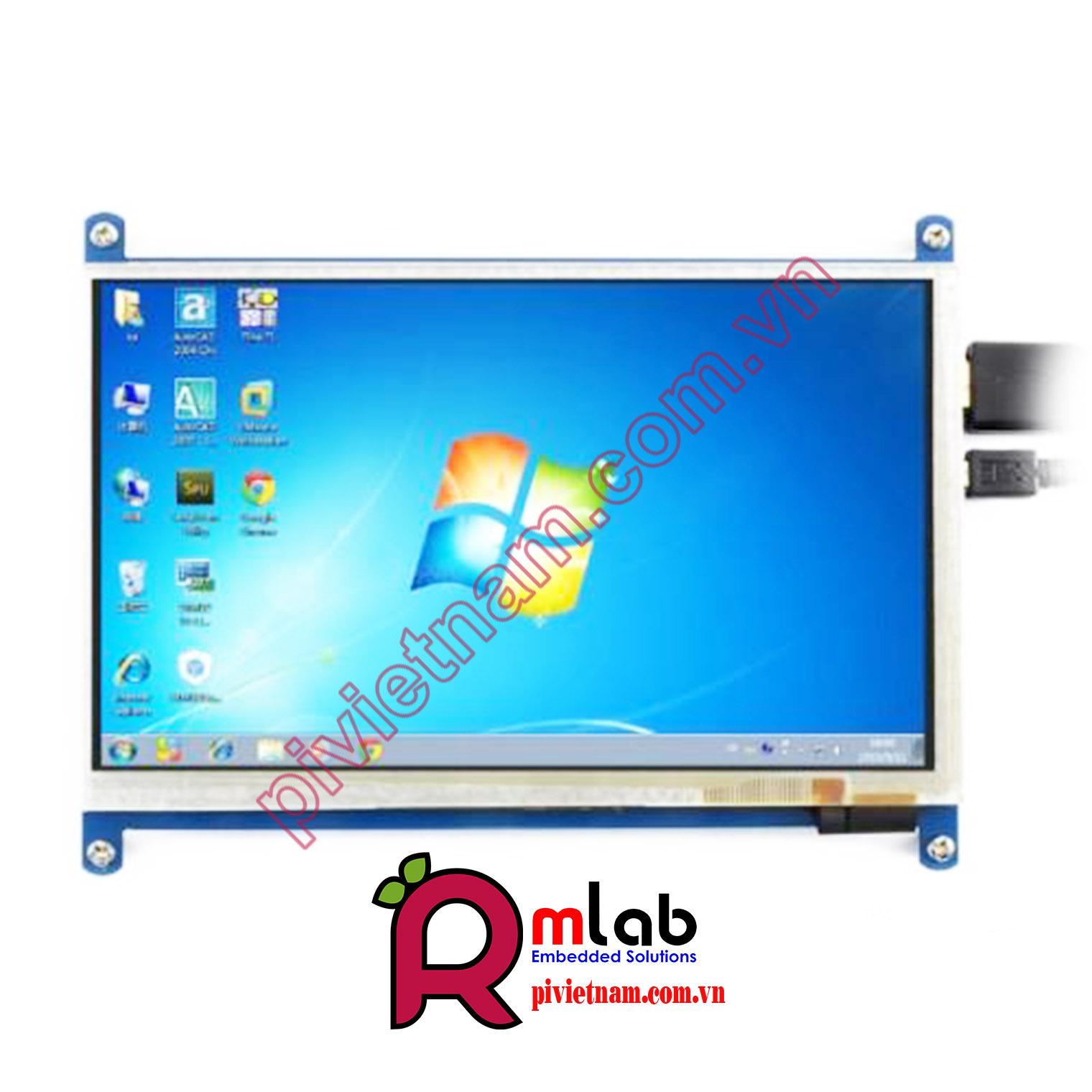

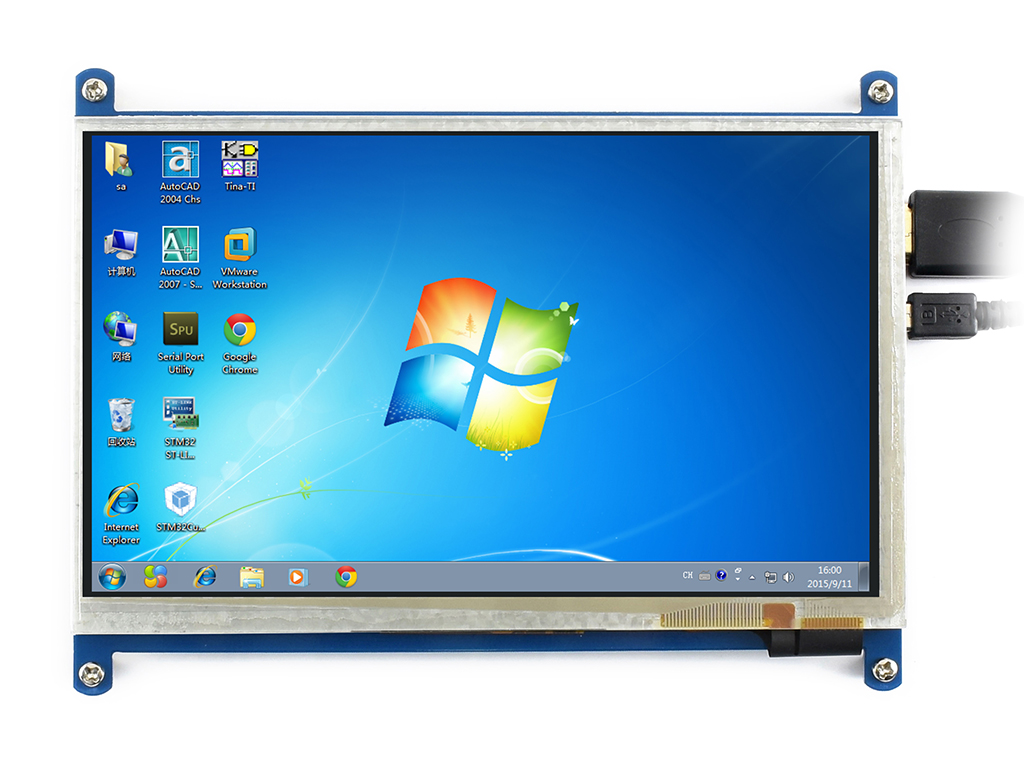

man-hinh-lcd-7inch-front-hdmi-b-800x480-cam-ung-dien-dung-waveshare-pivietnam-com-vn

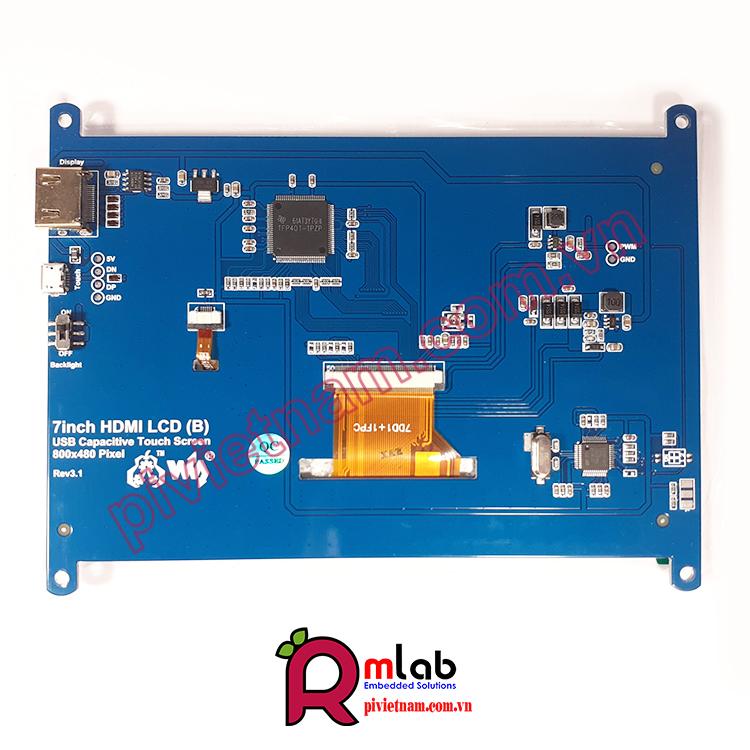

man-hinh-lcd-7inch-back-hdmi-b-800x480-cam-ung-dien-dung-waveshare-pivietnam-com-vn



man-hinh-lcd-7inch-behind-hdmi-b-800x480-cam-ung-dien-dung-waveshare-pivietnam-com-vn



Khi làm việc như màn hình máy tính, ta chỉ cần kết nối phần cứng. Nhưng khi làm việc với các Mini-PC(Raspberry Pi,Banana Pi, BB Black…). Ta cần thêm một chút thao tác nữa. Đầu tiên bạn vẫn cài đặt hệ điều hành bình thường( Các OS như: Raspbian, Ubuntu MATE, Runeaudio, OMSC,... Riêng trên hệ điều hành OpenELEC không hỗ trợ cảm ứng nên nếu bạn cần cảm ứng thì không nên cài hệ điều hành này). Sau khi cài xong OS trên SD card, bạn mở thẻ. Ngay trên thư mục nền, tìm file config.txt, mở lên và dán dòng lênh sau:

max_usb_current=1

hdmi_group=2

hdmi_mode=87

hdmi_cvt 800 480 60 6 0 0 0

hdmi_drive=1

Tiếp đến, lưu lại và khởi động.(Đến bước này các bạn cài OSMC cần lưu ý là hệ điều hành này cài đặt nó sẽ reset lại file config.txt vậy nên bạn cần tháo thẻ nhớ ra và dán lại những dòng lệnh trên 1 lần nữa)

Vậy là xong. Nếu cần sử giúp đỡ bạn có thể liên hệ với Mlab hoặc đến ngay cửa hàng.


Đặc điểm

+ Độ phân giải 800×480

+ Màn hình cảm ứng điện dung

+ Hỗ trợ cho nhiều dòng máy tính mini-PC như Raspberry Pi, BB Black, ....

- Khi làm việc với Raspberry Pi, hỗ trợ các hệ điều hành Raspbian, Ubuntu, WIN10 IoT, cảm ứng đơn điểm, và driver free

- Khi làm việc với các dòng máy tính mini-PC khác, người dùng cần phát triển driver cho màn hình.

+ Không chỉ làm việc với mini-PC, màn hình có thể làm việc giống như một màn hình máy tính thông thường có cổng kết nối HDMI.

+ Khi làm việc như một màn hình máy tính, màn hình hỗ trợ cho các hệ điều hành Windows 10/8.1/8/7, cảm ứng 5 điểm (five-points touch), và driver free

+ Đèn nền của màn hình có thể tắt khi dòng điện cung cấp cho màn hình thấp

Chú ý : Khi dùng với một số dòng mini-PC sau, các bạn cần thêm một số loại cable thay thế cần thiết :
            Raspberry Pi Zero: Đầu chuyển miniHDMI-to-HDMI (LINK); Cable microUSB-to-USB OTG (LINK)
            BB Black: HDMI cable

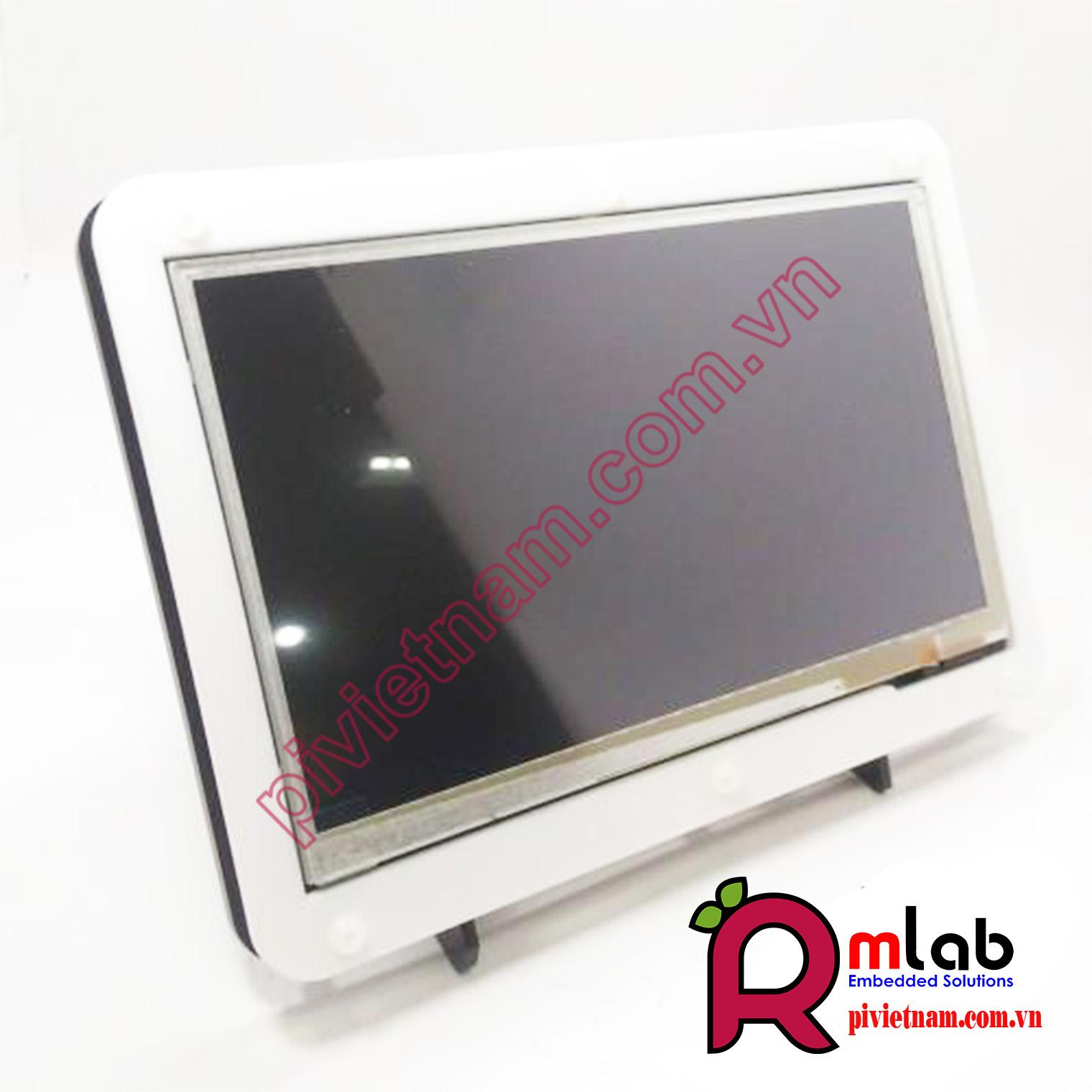

Cách lắp vỏ cho màn hình : https://www.waveshare.com/wiki/File:7inch-HDMI-LCD-Bicolor-case-assemble.jpg

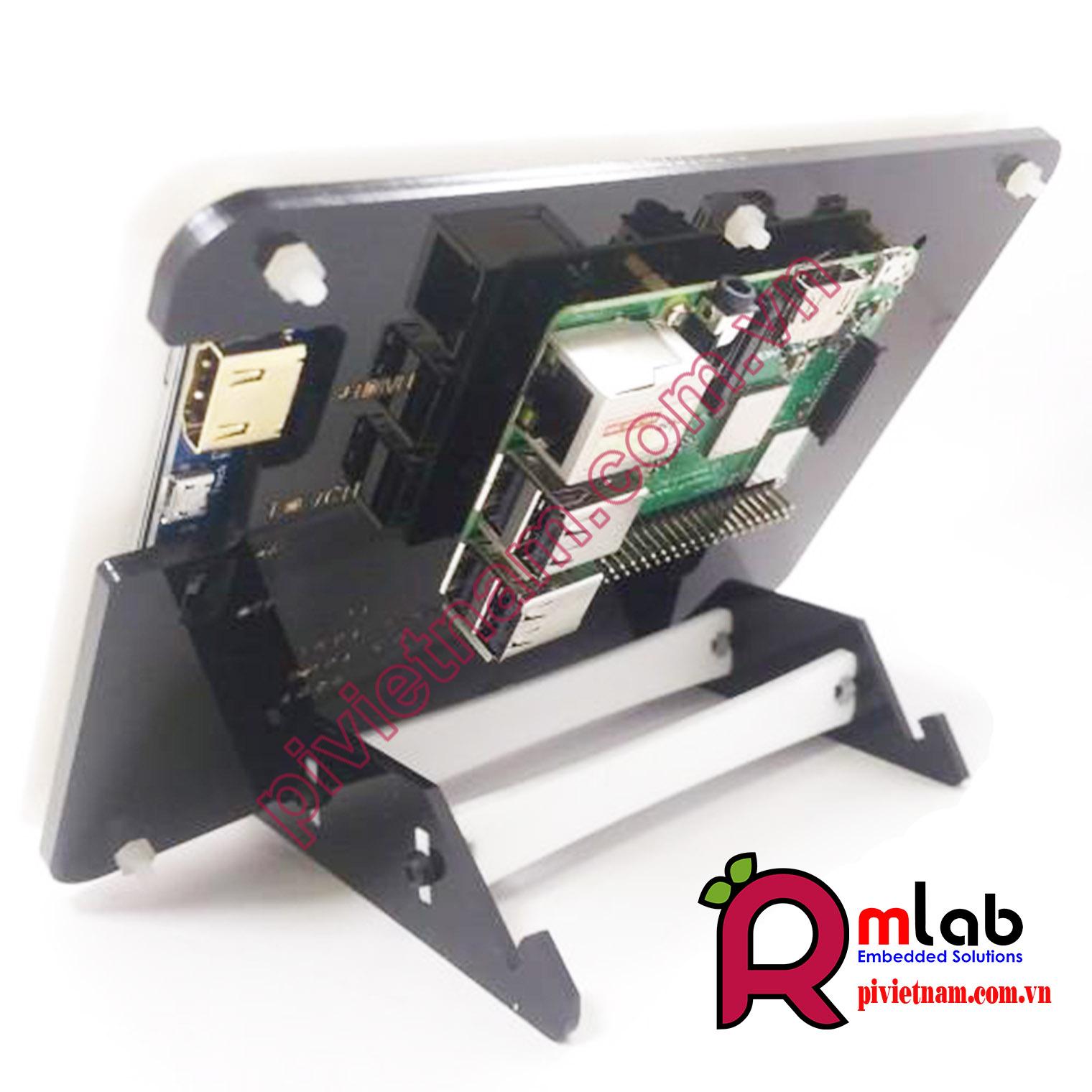

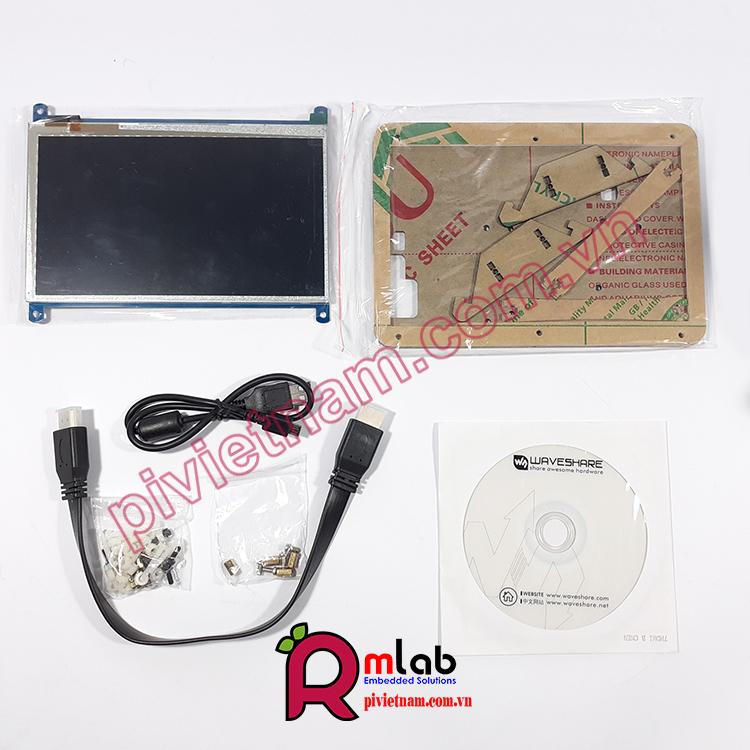

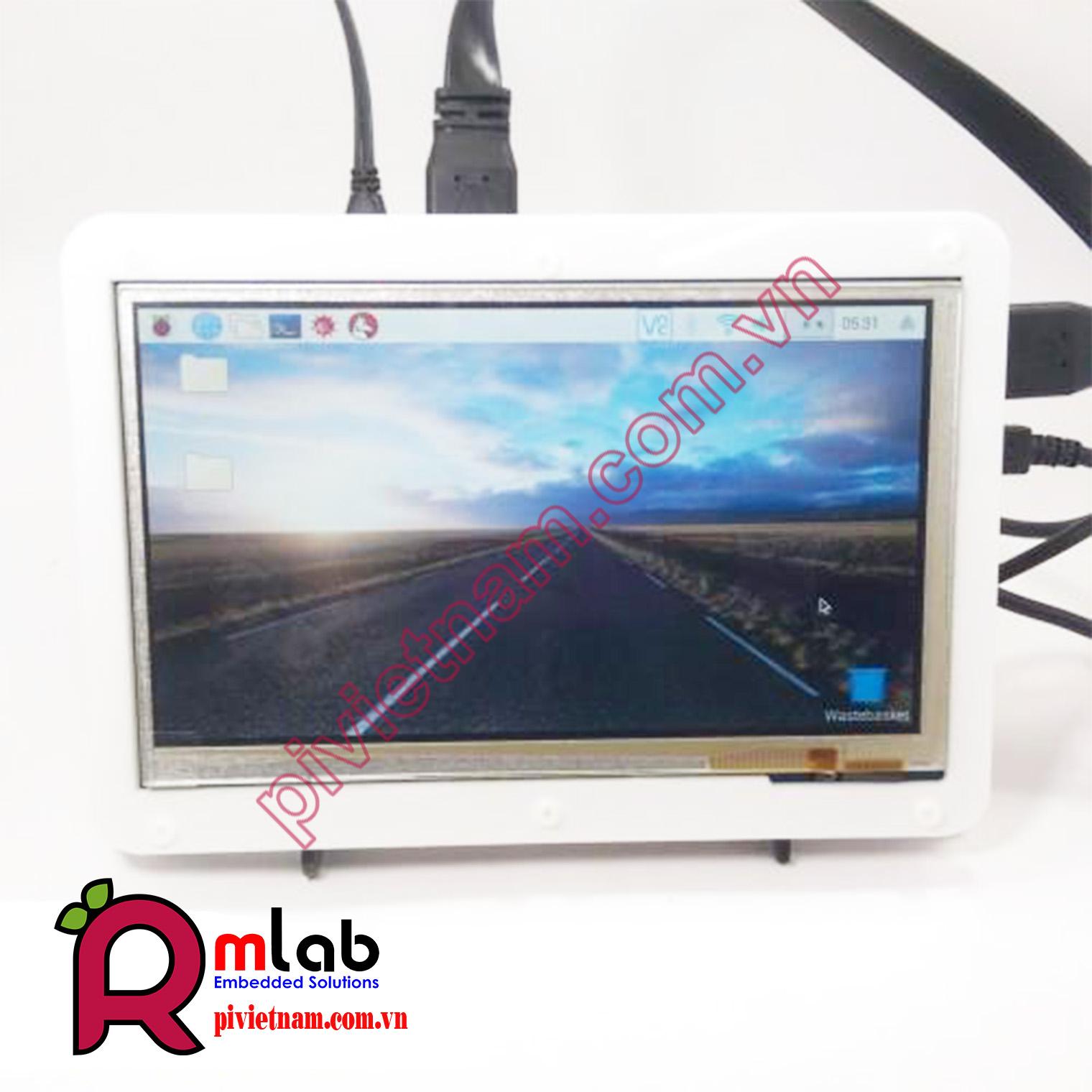

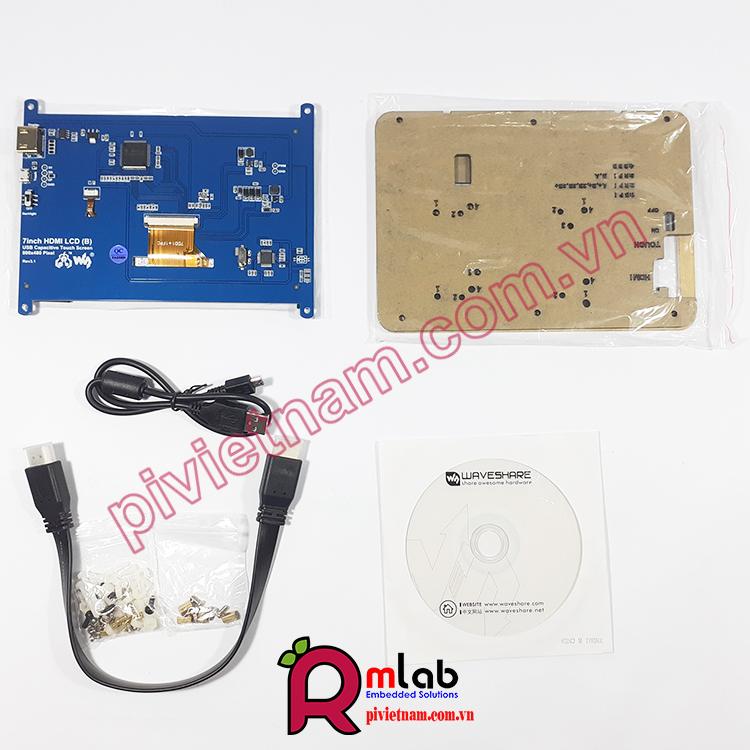

Một số hình ảnh



Kích thước

7inch-HDMI-LCD-B-dimension
