GIỚI THIỆU
Đây là bộ cảm biến oxy hòa tan, tương thích với Arduino. Sản phẩm này được sử dụng để đo oxy hòa tan trong nước, để phản ánh chất lượng nước. Nó được áp dụng rộng rãi trong nhiều ứng dụng chất lượng nước, như nuôi trồng thủy sản, giám sát môi trường, khoa học tự nhiên,..
Sản phẩm này dễ sử dụng với khả năng tương thích cao. Với mã nguồn mở và hướng dẫn sử dụng chi tiết, sản phẩm này rất phù hợp cho các dự án nước của bạn trong việc phát hiện nồng độ oxy hòa tan cho các sinh vật dưới nước.
ĐẶC ĐIỂM, TÍNH NĂNG

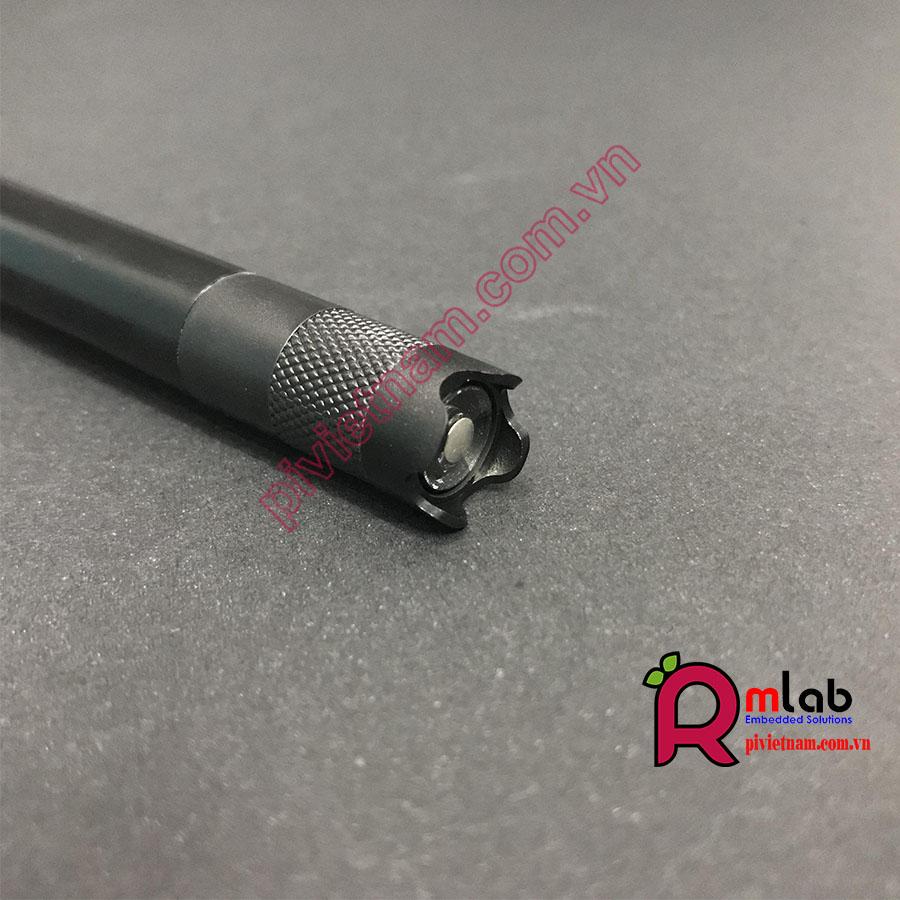

Đầu đo Oxy hòa tan:
1. Đầu dò Galvanic, không cần thời gian phân cực
2. Dung dịch làm đầy và nắp màng có thể thay thế, chi phí bảo trì thấp

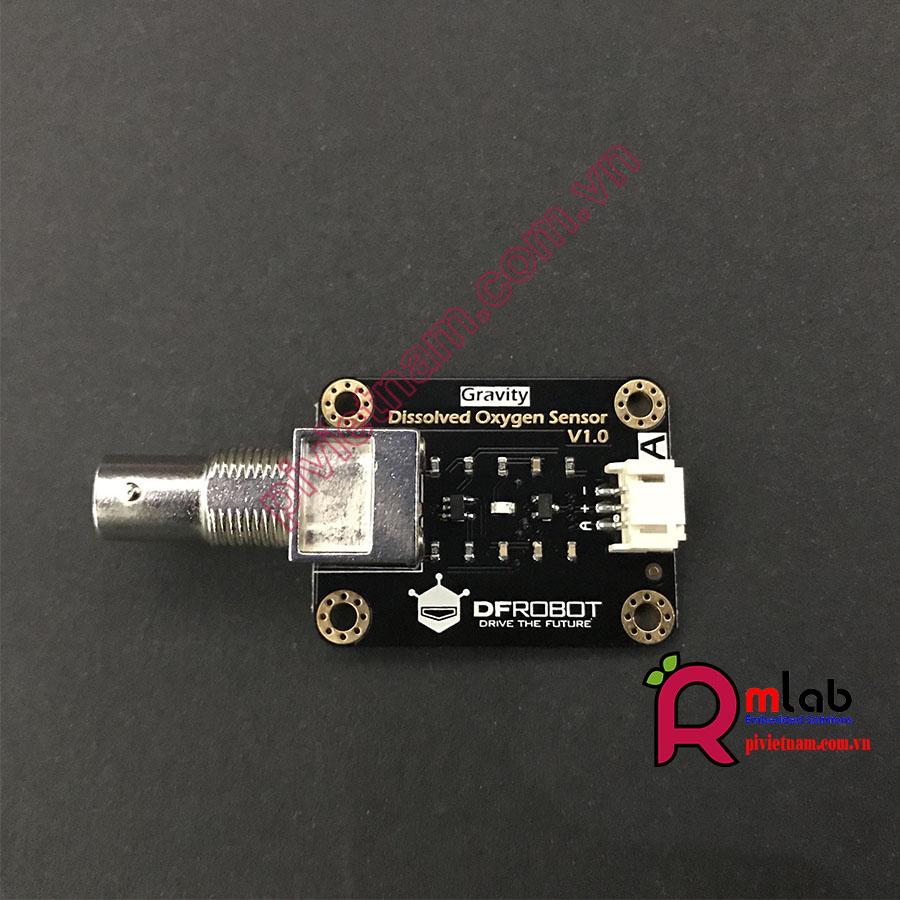

Board mạch chuyển đổi tín hiệu:
1. Bộ nguồn rộng 3,3 ~ 5,5V, tương thích với hầu hết Arduino
2. Đầu ra analog 0 ~ 3.0V, tương thích với tất cả các bộ vi điều khiển có chức năng ADC.
3. Dễ dàng kết nối và sử dụng
THÔNG SỐ KĨ THUẬT

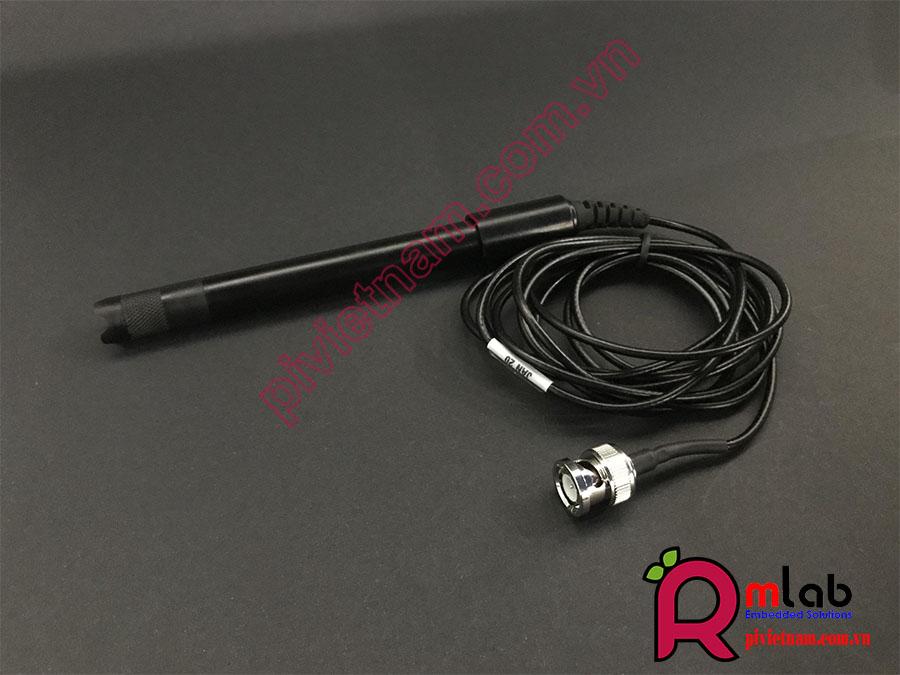

Đầu đo Oxy hòa tan:
+ Loại đầu dò Galvanic
+ Dải đo: 0~20mg/L
+ Thời gian phản hồi: Phản hồi đầy đủ lên tới 98%, trong vòng 90 giây (25 độ C)
+ Phạm vi áp suất: 0~50 PSI
+ Tuổi thọ điện cực: 1 năm (sử dụng bình thường)
+ Thời gian bảo trì: Thời gian thay thế nắp màng: 1 ~ 2 tháng (trong nước bùn); 4 ~ 5 tháng (trong nước sạch)
+ Độ dài cable: 2m

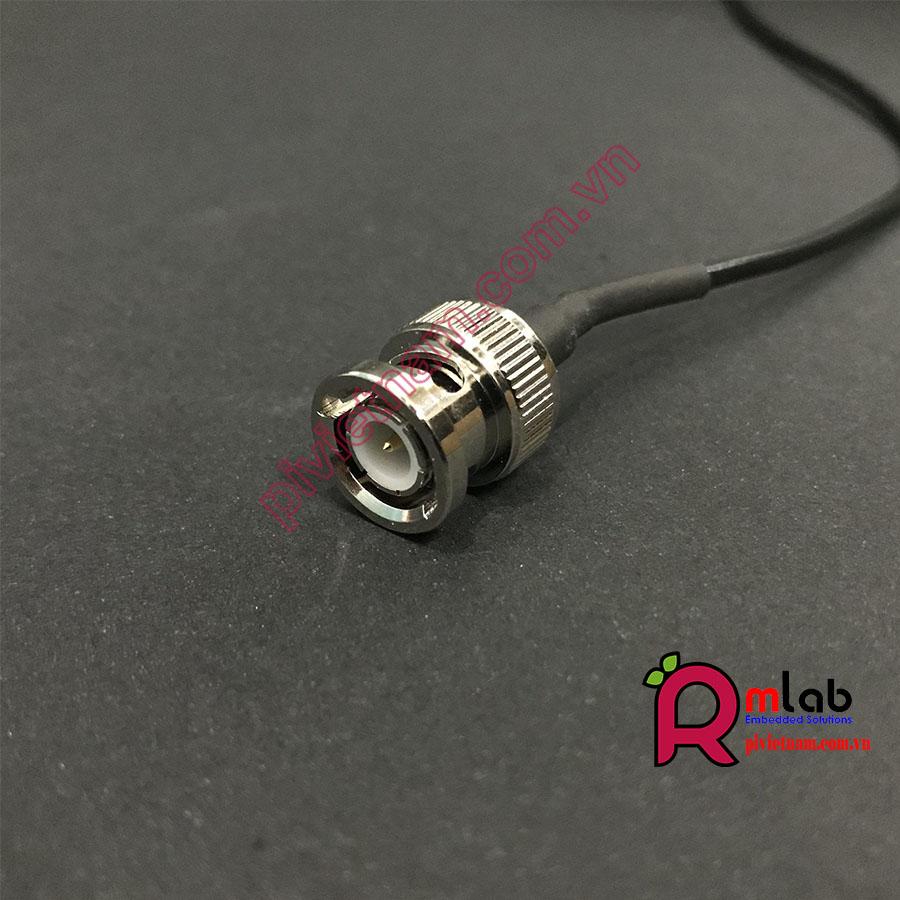

+ Đầu kết nối: BNC

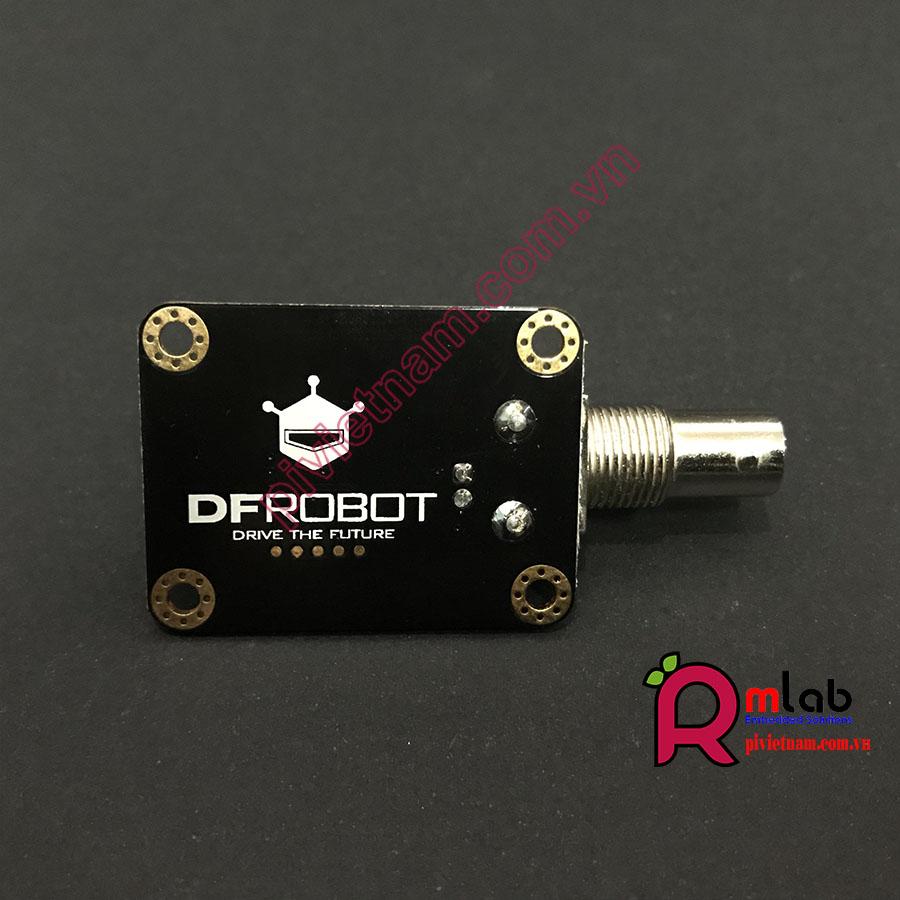

Board mạch chuyển đổi tín hiệu:
+ Điện áp hoạt động: 3.3~5V
+ Tín hiệu đầu ra: 0~3V
+ Cable kết nối: BNC
+ Đầu nối tín hiệu: Gravity Analog Interface (PH2.0-3P)
+ Kích thước: 42mm * 32mm
THÀNH PHẦN TRONG HỘP SẢN PHẨM

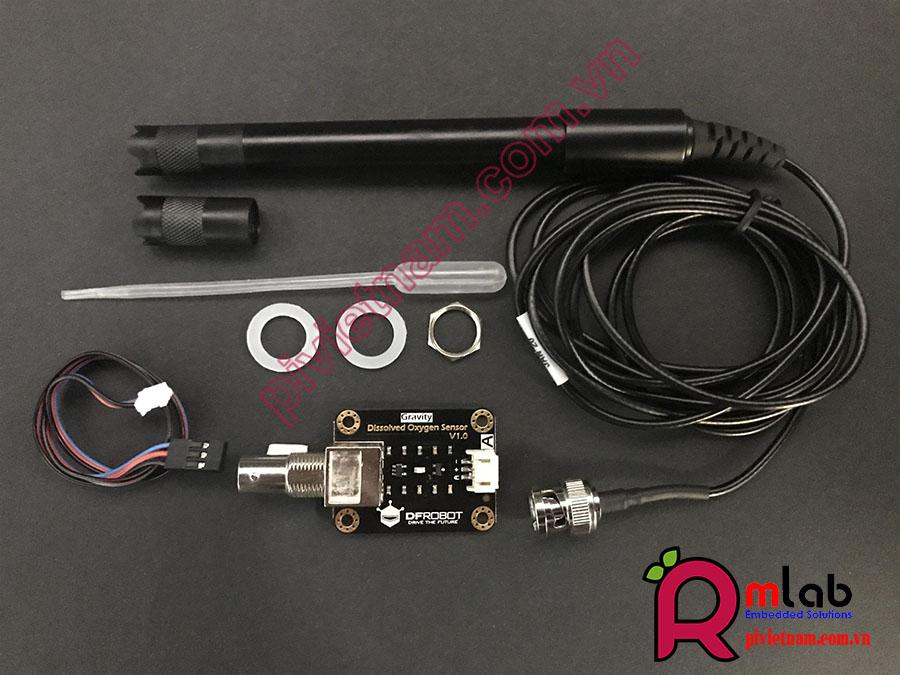

+ Đầu nối tín hiệu: Đầu dò oxy hòa tan Galvanic với nắp màng x1
+ Mũ màng dự phòng x1
+ Mạch chuyển đổi tín hiệu x1
+ Cable kết nối x1
+ Miếng đệm chống nước x2
+ Nắp vặn cho đầu nối BNC x1
+ Giọt nhựa x2
HƯỚNG DẪN SỬ DỤNG
Trước khi sử dụng đầu dò oxy hòa tan, nên thêm dung dịch NaOH 0,5 mol / L (Link) vào nắp màng làm dung dịch làm đầy của đầu dò. Vì dung dịch NaOH có tính ăn mòn mạnh, nên đeo găng tay bảo vệ trước khi xử lý dung dịch. Nếu dung dịch vô tình rơi xuống da, hãy rửa sạch da bằng nhiều nước ngay lập tức.
Màng thấm oxy trong nắp màng rất nhạy cảm và dễ bị vỡ. Hãy thận trọng khi xử lý với nó. Trong quá trình đo, đầu dò oxy sẽ tiêu thụ một ít oxy. Bạn cần khuấy nhẹ nước và để oxy được phân phối đều trong nước. Mặt khác, không khuấy mạnh để ngăn oxy trong không khí nhanh chóng xâm nhập vào nước.
Yêu cầu:
Phần cứng:
+ Dissolved Oxygen Probe (With Membrane Cap) x 1
+ 0.5mol/L NaOH Solution x 1
+ Arduino x 1
+ Dissolved Oxygen Signal Converter Board x 1
+ Analog Cable (3Pin) x 1
Phần mềm:
+ Arduino IDE
Chuẩn bị đầu dò
Đối với đầu dò oxy hòa tan mới, nên thêm dung dịch NaOH 0,5 mol / L vào nắp màng trước làm dung dịch làm đầy. Hướng dẫn chi tiết sau đây cách lấp đầy đầu dò bằng dung dịch NaOH.
Tháo nắp màng ra khỏi đầu dò và lấp đầy khoảng 2/3 thể tích của nắp bằng dung dịch NaOH 0,5 mol / L. Đảm bảo đầu dò ở vị trí thẳng đứng so với mặt phẳng ngang. Cẩn thận vặn nắp trở lại đầu dò.
+ Khi vặn nắp trở lại đầu dò, đầu dò phải ở vị trí thẳng đứng so với mặt phẳng ngang để tránh tạo bọt trong dung dịch làm đầy.
+ Nếu nắp được đổ đầy dung dịch NaOH, sẽ có quá nhiều dung dịch tràn ra khi vặn nắp trở lại đầu dò. Nếu dung dịch làm đầy quá ít, bong bóng có thể được tạo ra bên trong nắp. Tóm lại, cách tốt nhất là lấp đầy khoảng 2/3 thể tích của nắp. Một chút tràn khi vặn nắp trở lại đầu dò là được.
+ Làm sạch dung dịch tràn bằng khăn giấy.
+ Vặn chai dung dịch NaOH sau mỗi lần sử dụng để ngăn CO2 trong không khí ảnh hưởng đến dung dịch.
Sơ đồ kết nối
Khi đầu dò chứa đầy dung dịch NaOH, nó cần được hiệu chuẩn. Trước khi hiệu chuẩn, vui lòng kết nối đầu dò như trong sơ đồ sau. Kết nối đầu dò với đầu nối BNC trên bảng chuyển đổi tín hiệu. Kết nối bo mạch với đầu vào tương tự của bo mạch chính Arduino.
Hiệu chuẩn đầu dò
Nếu đây là lần đầu tiên bạn sử dụng đầu dò hoặc đầu dò đã được sử dụng một thời gian, đầu dò cần được hiệu chuẩn cho chính xác. Phương pháp hiệu chuẩn phổ biến: hiệu chuẩn điểm đơn và hiệu chuẩn điểm kép. Hiệu chuẩn điểm đơn hiệu chỉnh đầu dò bằng oxy hòa tan bão hòa. Hiệu chuẩn điểm kép hiệu chỉnh đầu dò với cả oxy hòa tan bão hòa và oxy hòa tan bằng không. Trong hầu hết các trường hợp, hiệu chuẩn điểm duy nhất là đủ tốt và thuận tiện. Các hướng dẫn sau đây chi tiết quá trình hiệu chuẩn điểm duy nhất.
1. Nạp code cho Arduino và mở cửa sổ Serial Monitor(Source Code)
2. Nhúng đầu dò vào nước oxy hòa tan bão hòa và khuấy nhẹ nước.
+ Thông thường, phải mất hơn 1 phút để cảm biến đo giá trị trở nên ổn định, bởi vì phản ứng điện hóa trong đầu dò mất thời gian.
+ Nếu không có nước oxy hòa tan bão hòa, không khí sẽ là sự thay thế. Nhúng đầu dò vào nước và khuấy vài lần để làm ướt màng thấm của nắp. Đưa đầu dò ra không khí trong hơn 1 phút.
3. Đợi cho các cảm biến đo oxy hòa tan được ổn định. Sau đó, bạn có thể làm hiệu chuẩn. Các bước như sau:
Nhập "Calibration" trong cửa sổ Serial Monitor
Nhập "SATCAL" để hiệu chuẩn oxy hòa tan. Chương trình sẽ in xem hiệu chuẩn có thành công hay không.
Nhập "EXIT" để kết thúc quá trình hiệu chuẩn
