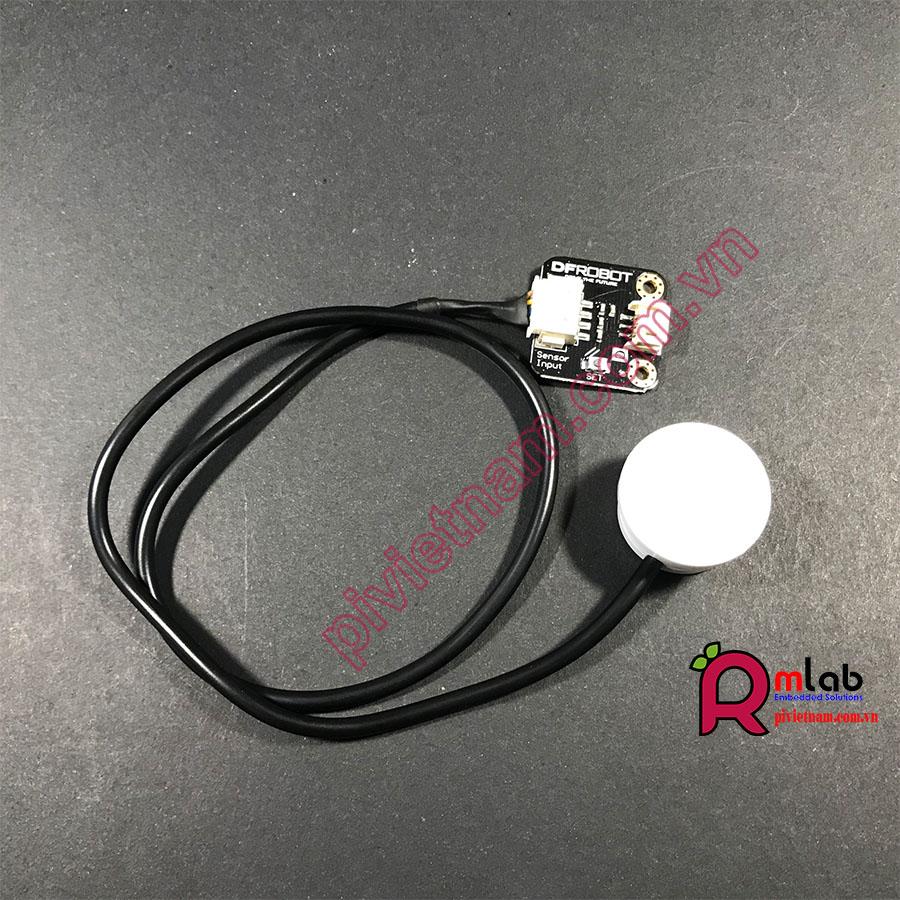

Cảm biến mức chất lỏng không tiếp xúc

Cảm biến mức chất lỏng không tiếp xúc (Bảo hành 1 tháng)

  • SEN0204
  • DFRobot
280,000

Sản phẩm nhập khẩu chính hãng từ DFRobot

Hỗ trợ kỹ thuật trong quá suốt trình sử dụng

Xuất hóa đơn GTGT

Bảo hành 1 tháng
  • Bảo hành 1 tháng

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846



VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT, TƯ VẤN  VÀ ĐẶT HÀNG TRỰC TIẾP












None-Contact Liquid Level Sensor











 Giới thiệu

Cảm biến mức chất lỏng không tiếp xúc sử dụng phương pháp đo không tiếp xúc.

Việc đo mà không phải tiếp xúc trực tiếp với chất lỏng, cảm biến có thể thích hợp trong các ứng dụng nguy hiểm như: phát hiện chất độc hai, axit , kiềm mạnh hay tất cả chất lỏng chứa trong bình kín (không thể quan sát hay đo trực tiếp được)

Có thể đo tất cả các loại chất lỏng chứa trong bình

Lưu ý: chỉ áp dụng cho bình phi kim, hoặc nếu kim loại thì vị trí đặt cảm biến phải thay bằng phi kim


Thông số kỹ thuật

+ Điện áp hoạt động VCC: 5V ~ 24V

+ Dòng điện tiêu thụ: 5mA

+ Điện áp đầu ra (High Level): VCC

+ Điện áp đầu ra (Low Level): 0V

+ Dòng điện đầu ra: 1 ~ 50mA

+ Thời gian đáp ứng: 500ms

+ Nhiệt độ hoạt động: 0 ~ 105*C

+ Độ dày thành bình: 0 ~ 13mm

+ Độ ẩm: 5% ~ 100%

+ Nhựa ABS

+ Chuẩn kháng nước IP67

+ Kích thước: 28 * 28mm

Tổng quan

Sơ đồ chân

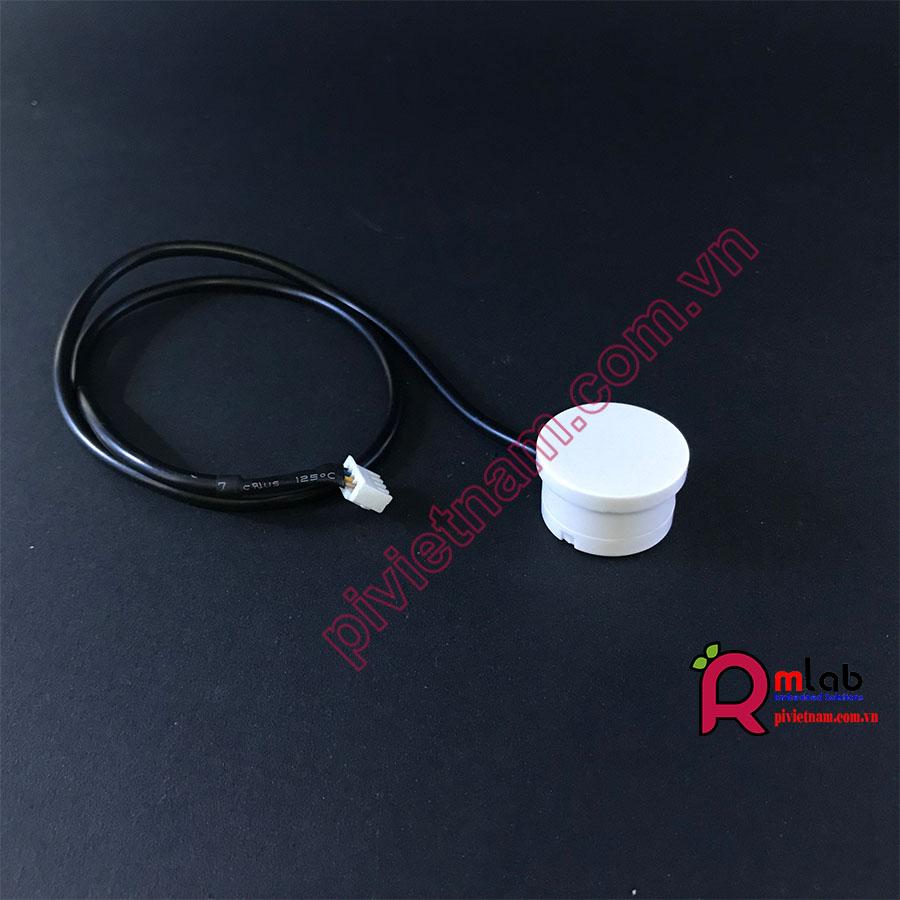

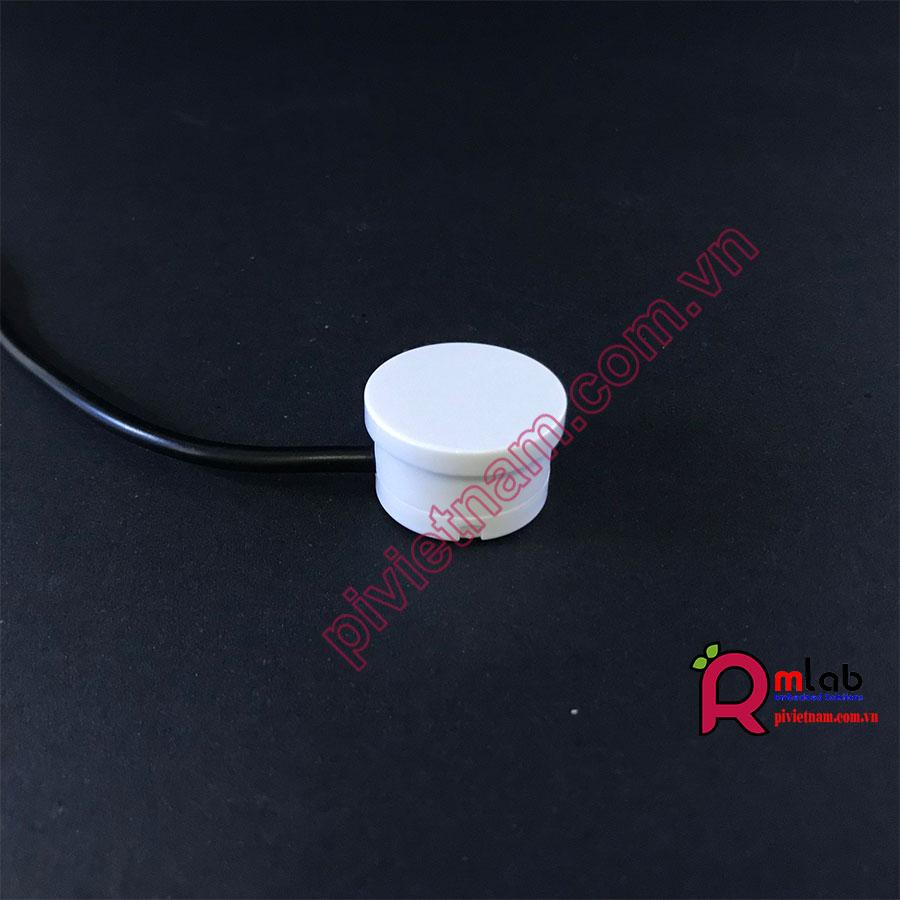

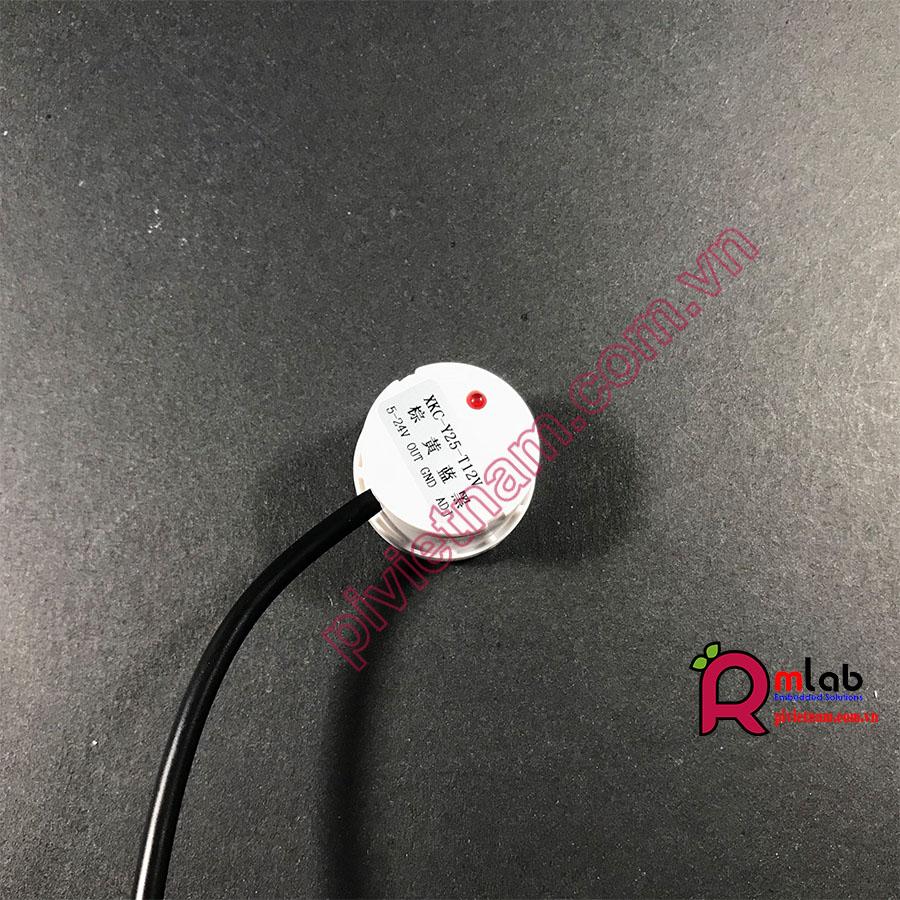

Đầu đo

Thứ tựTênChức năng
1 - Màu NâuVCCNguồn vào 5V ~ 24V
2 - Màu vàngOUTTín hiệu đầu ra
3 - Màu xanhGND
4 - Màu đenADJĐiều chỉnh độ nhạy

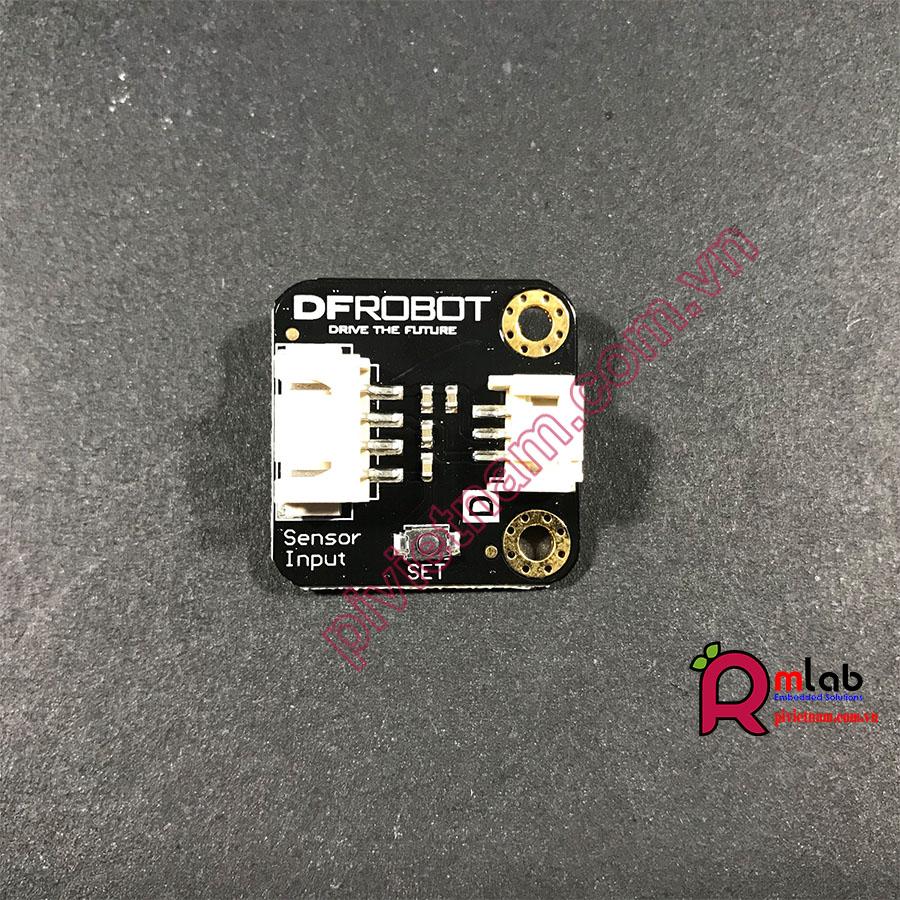

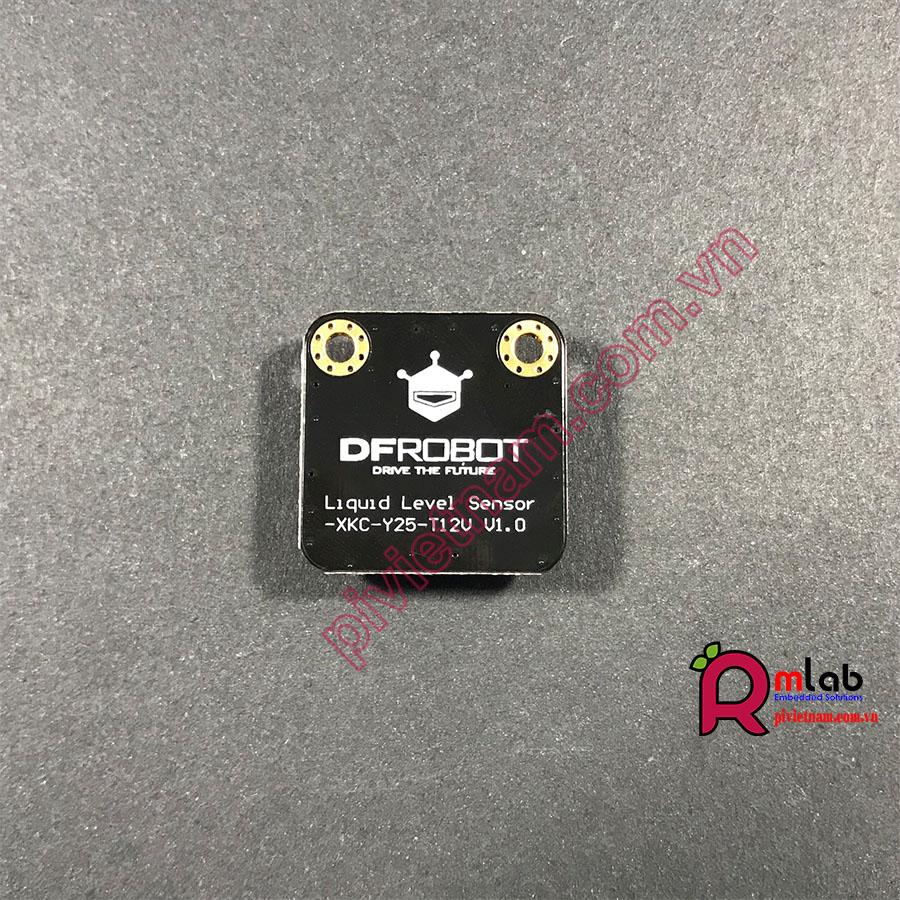

Mạch chuyển đổi tín hiệu

(Một đầu kết nối với đầu đo, một đầu tín hiệu ra kết nối với bộ xử lý như Vi điều khiển, mạch đo)

Jack Sensor Input được kết nối với đầu đo

Thứ tựTênChức năng
1 - PhảiOUT Tín hiệu đầu ra
2 - PhảiVCCNguồn cấp cho cảm biến 5V ~ 24V
3 - PhảiGND



Độ nhạy của cảm biến có 4 mức , được điều bằng phím "SET"

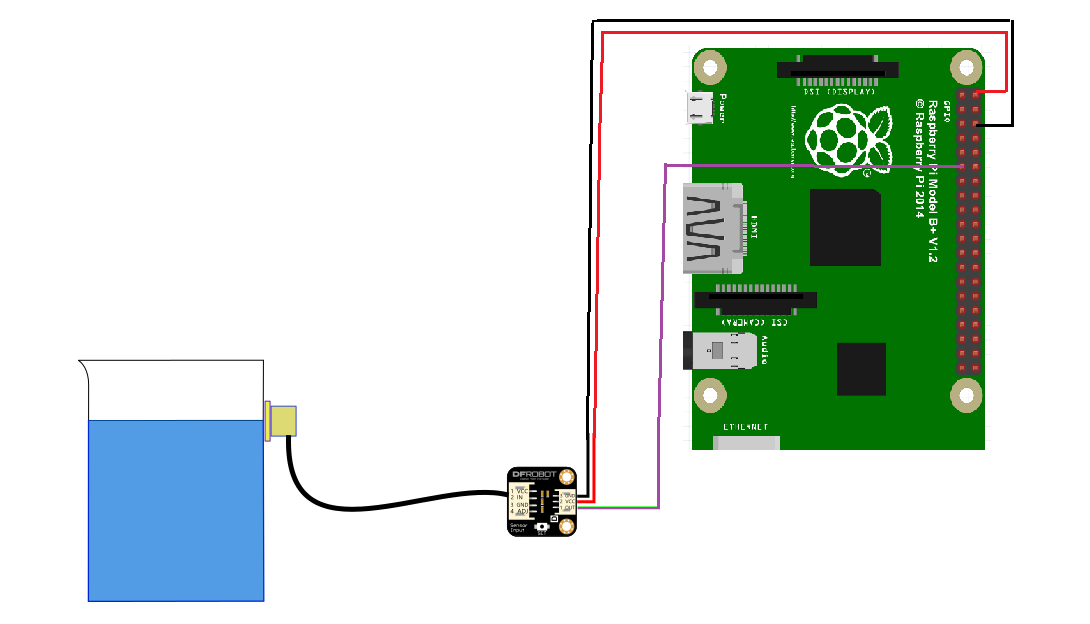

Kết nối mẫu Raspberry Pi

Chính sách bảo hành

pivietnam.com.vn cam kết sản phẩm trước khi tới khách hàng đã được kiểm tra

Sản phẩm được bảo hành 3 tháng



Tài liệu hướng dẫn

DFROBOT : Product Wiki

pivietnam.com.vn : http://pivietnam.com.vn/phat-hien-muc-chat-long-cung-raspberry-pi-pivietnam-com-vn.html
