Cảm biến đo độ dẫn điện dung dịch( K=10) (Bảo hành 3 tháng)

Mã sản phẩm: MLAB00487
Thương hiệu: DFRobot

1,950,000 ₫ Giảm giá10 %

2,188,000 ₫

Sản phẩm nhập khẩu chính hãng từ DFRobot

Hỗ trợ kỹ thuật trong suốt quá trình sử dụng

Xuất hóa đơn VAT cho khách hàng, đơn vị có nhu cầu

Bảo Hành: Bảo hành 3 tháng

Bảo hành 3 tháng

Thêm vào giỏ hàng

Mô tả
Điểm nổi bật
Thông tin
Bình luận

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật về cảm biến : 0866.828.846

Tư vấn kỹ thuật Module khác : 0862.628.846 or 0862.998.846

--- Quý khách hàng có nhu cầu có thể đặt hàng trước ---

Sản phẩm được nhập khẩu chính hãng từ DFRobot

GIỚI THIỆU

+ DFRobot Gravity: Cảm biến đo độ dẫn điện (K = 10) được sử dụng đặc biệt để đo chất lỏng dẫn điện cao, chẳng hạn như nước biển, nước muối đậm đặc,... Phạm vi đo lên tới 100ms / cm. Sản phẩm này phù hợp cho ứng dụng chất lượng nước của nuôi trồng hải sản.

+ Nó hỗ trợ đầu vào với dải điện áp 3 ~ 5V và tương thích với vi điều khiển 5V và 3.3V, như Arduino và Raspberry Pi. Nguồn kích thích thông qua tín hiệu AC, làm giảm hiệu quả hiệu ứng phân cực, cải thiện độ chính xác và kéo dài tuổi thọ của đầu dò; Thư viện phần mềm sử dụng phương pháp hiệu chuẩn một điểm và có thể tự động xác định giải pháp bộ đệm tiêu chuẩn, rất đơn giản và thuận tiện.

Lưu ý:

+ Sản phẩm này không chứa cảm biến nhiệt độ. Để đảm bảo độ chính xác của phép đo, chúng tôi đặc biệt khuyến nghị thêm một cảm biến nhiệt độ để đo nhiệt độ và đạt được bù nhiệt độ tự động. Cảm biến nhiệt độ chống nước DS18B20 có thể được sử dụng.

Arduino Connection Diagram

ĐẶC ĐIỂM

+ Điện áp đầu vào 3.0~5.0V, điện áp đầu ra 0~3.2V, tương thích với các vi điều khiển 3.3V hoặc 5V

+ Nguồn kích thích AC, giảm phân cực hiệu quả

+ Đầu kết nối BNC, plug and play, không cần hàn

+ Thư viện phần mềm hỗ trợ hiệu chuẩn một điểm, tự động xác định giải pháp bộ đệm tiêu chuẩn, tích hợp thuật toán bù nhiệt độ

+ Kích thước và kết nối đồng nhất, thuận tiện cho việc thiết kế cơ khí

THÔNG SỐ KĨ THUẬT

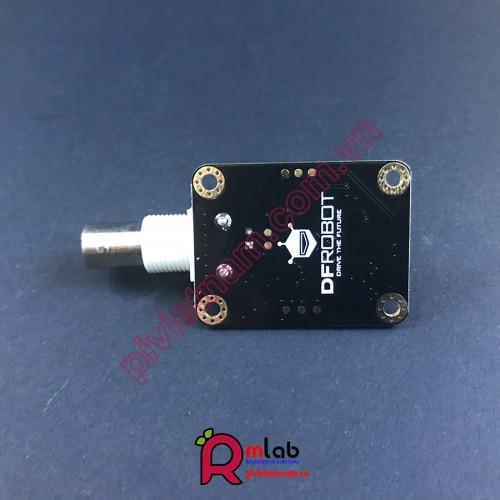

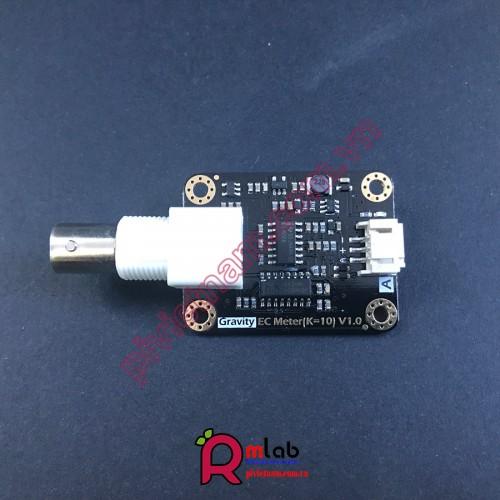

Mạch chuyển đổi tín hiệu

+ Điện áp đầu vào: 3.0~5.0V

+ Điện áp đầu ra: 0~3.2V

+ Đầu kết nối: BNC

+ Tín hiệu kết nối: PH2.0-3Pin

+ Độ chính xác: ± 5% F.S.

+ Kích thước: 42mm*32mm/1.65in*1.26in

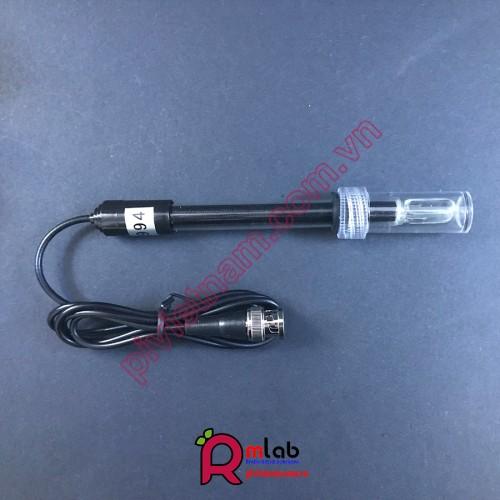

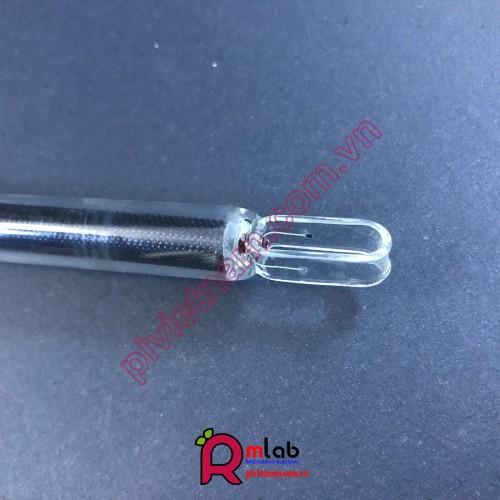

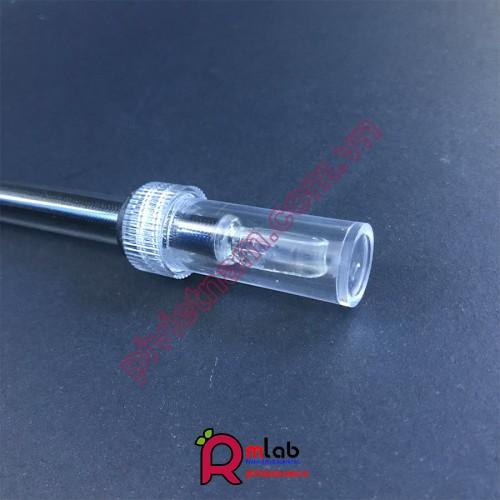

Đầu đo

+ Loại đầu dò: Lớp trong phòng thí nghiệm

+ Cell constant: 10±2

+ Phạm vi phát hiện: 10~100ms/cm

+ Nhiệt độ hoạt động: 0~40°C

+ Tuổi thọ: >0,5 năm

+ Độ dài cable: 100±2cm

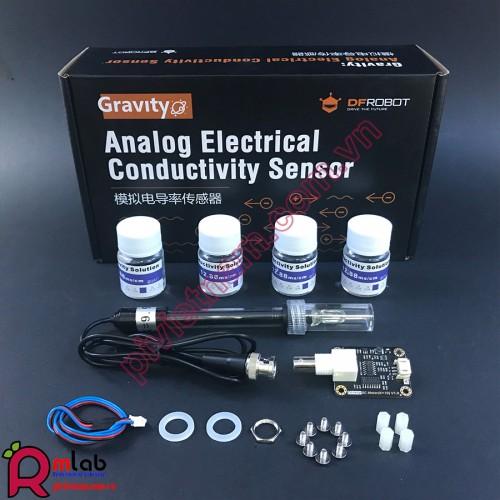

THÀNH PHẦN TRONG HỘP SẢN PHẨM

+ Electrical Conductivity Probe（K=10, Laboratory Grade） x1

+ Signal Conversion Board x1

+ Standard Buffer Solution 12.88ms/cm x4

+ Gravity Analog Sensor Cable x1

+ Waterproof Gasket x2

+ Screw Cap for BNC Connector x1

+ M3 * 10 nylon pillar x4

+ M3 * 5 screw x8

HƯỚNG DẪN SỬ DỤNG

Để đám bảo độ chính xác, đầu dò được sử dụng lần đầu tiên hoặc được sử dụng trong một thời gian cần phải được hiệu chỉnh. Hướng dẫn này sử dụng hiệu chuẩn một điểm và do đó yêu cầu giải pháp đệm tiêu chuẩn 12,88ms/cm.

Nạp code cho Arduino sau đó mở Serial Monitor để quan sát giá trị độ dẫn điện của dung dịch.
Rửa đầu dò bằng nước cất, sau đó thấm các giọt nước còn lại bằng giấy. Đưa đầu dò vào dung dịch đệm tiêu chuẩn 12,88ms/cm, khuấy nhẹ, cho đến khi các giá trị ổn định.
Sau khi các giá trị ổn định, điểm đầu tiên có thể được hiệu chỉnh. Các bước cụ thể như sau:

B1: Gửi lệnh "enterec" trong Serial Monitor để vào chế độ hiệu chuẩn

+ B2: Nhập "calec" để bắt đầu hiệu chuẩn. Chương trình sẽ tự động xác định giải pháp nào trong hai giải pháp đệm tiêu chuẩn: 1413us / cm và 12,88ms / cm. Trong bước này, dung dịch đệm tiêu chuẩn là 1413us / cm.

B3: Sau khi hiệu chỉnh, nhập "exitec" để lưu các tham số liên quan và thoát khỏi chế độ hiệu chuẩn. Lưu ý: Chỉ sau khi nhập lệnh "exitec" thì các tham số mới được lưu.

Sau khi hoàn thành các bước trên, hiệu chuẩn một điểm được hoàn thành và sau đó cảm biến có thể được sử dụng để đo thực tế. Các tham số liên quan trong quy trình hiệu chuẩn đã được lưu vào EEPROM

CHÍNH SÁCH BẢO HÀNH

Khách hàng khi mua cảm biến đo độ dẫn điện EC tại MLAB, MLAB đảm bảo cung cấp board mạch cảm biến nhập khẩu chính hãng tới tay khách hàng, cung cấp đầy đủ hóa đơn VAT cho cá nhân, các đơn vị doanh nghiệp, trường học, cơ quan nhà nước có yêu cầu.

Quý khách mua sản phẩm sẽ được hỗ trợ đổi mới trong vòng 3 tháng (1 đổi 1 nhưng là đổi mới) nếu sản phẩm gặp lỗi của nhà sản xuất.

TÀI LIỆU THAM KHẢO

DFRobot: Product Wiki
