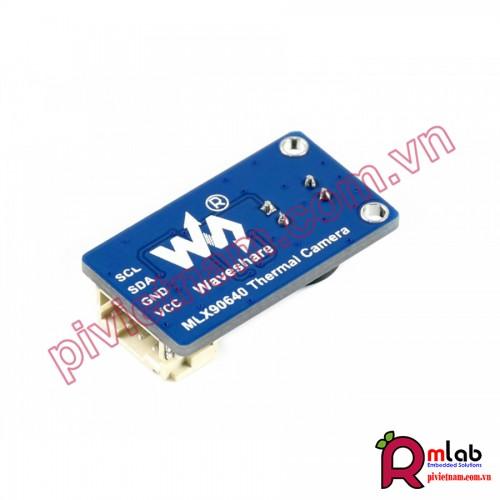

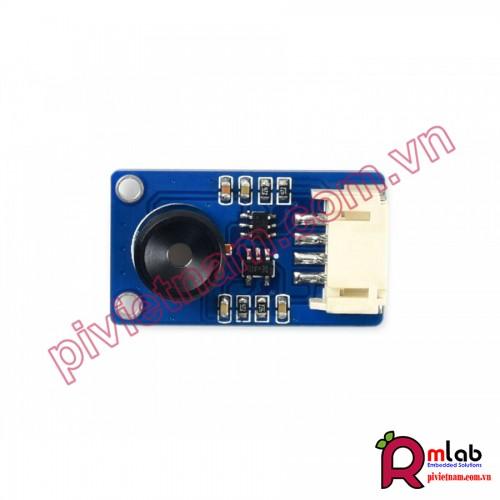

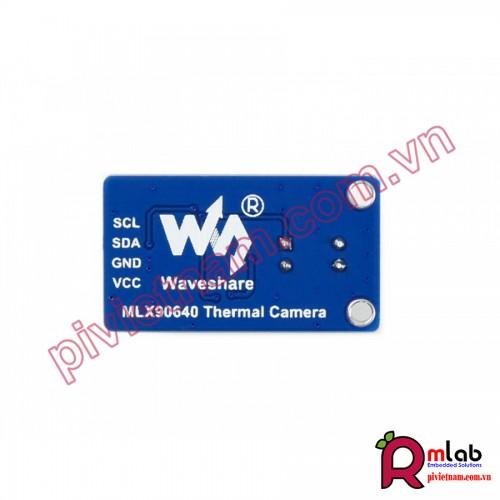

MLX90640 IR Array Thermal Imaging Camera, 32×24 Pixels, 110° FOV

Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua Camera nhiệt tầm xa MLX90640 IR Array, 32×24 pixel, 110° FOV tại MLAB tại link: (link đặt hàng)

Camera nhiệt tầm xa MLX90640 IR Array độ phân giải 32 × 24 pixel, góc chụp 110°, giao tiếp qua giao diện I2C. Điện áp hoạt động 3,3V/5V, hỗ trợ các dòng máy tính nhúng như Raspberry Pi / Arduino (ESP32) / STM32, v.v.

Bằng cách sử dụng module cảm biến nhiệt hồng ngoại tầm xa MLX90640, module camera này có thể phát hiện phân bố hồng ngoại của các đối tượng trong trường nhìn, biến dữ liệu thành nhiệt độ bề mặt của các đối tượng bằng cách tính toán và sau đó tạo ra hình ảnh nhiệt. Do có kích thước nhỏ, nó có thể dễ dàng tích hợp vào các ứng dụng điều khiển công nghiệp hoặc ứng dụng thông minh.

Dự án thực tế của khách hàng với sự hỗ trợ hết mình không kể ngày đêm của anh em tại MLAB

Demo hệ thống cảnh báo thân nhiệt với Raspberry Pi 4 model B + RPI Camera V2 + Camera nhiệt tầm xa

Demo hệ thống cảnh báo thân nhiệt với NVIDIA Jetson Nano + RPI Camera V2 + Camera nhiệt tầm xa

ĐẶC ĐIỂM, TÍNH NĂNG

+ Sử dụng module cảm biến nhiệt hồng ngoại tầm xa MLX90640, độ phân giải 32×24 pixel, sử dụng giao tiếp I2C, có thể định cấu hình sang chế độ nhanh (tốc độ dữ liệu lên tới 1 MHz)

+ Độ nhạy nhiệt NETD (Noise Equivalent Temperature Difference) - Refresh rate 0,1K RMS @ 1Hz

+ Onboard voltage translator, tương thích với điện áp hoạt động 3,3V / 5V

+ Đi kèm với tài liệu tham khảo và hướng dẫn sử dụng (ví dụ cho Raspberry Pi / Arduino (ESP32) / STM32)

THÔNG SỐ KĨ THUẬT

+ Điện áp hoạt động: 3,3V / 5V

+ Dòng điện hoạt động: < 23mA

+ Giao diện truyền thông: I2C (địa chỉ 0x33)

+ Chế độ quan sát (Ngang × Dọc):

- Camera nhiệt MLX90640-D55 : 55 ° × 35 ° (FOV góc hẹp, phù hợp để đo tầm xa)

- Camera nhiệt MLX90640-D110 : 110 ° × 75 ° (FOV góc rộng, phù hợp để đo tầm ngắn)

+ Nhiệt độ hoạt động: -40℃ ～ 85℃

+ Nhiệt độ mục tiêu: -40℃ ～300℃

+ Resolution: ±1℃

+ Refresh rate: 0,5Hz ~ 64Hz (có thể lập trình)

+ Kích thước: 28mm × 16 mm

+ Kích thước lỗ lắp: 2.0mm

CÁC ỨNG DỤNG

+ Đo nhiệt độ không tiếp xúc với độ chính xác cao

+ Thiết bị chụp ảnh nhiệt IR, nhiệt kế hồng ngoại

+ Nhà thông minh, tòa nhà thông minh, chiếu sáng thông minh

+ Kiểm soát nhiệt độ công nghiệp, giám sát an ninh, phát hiện xâm nhập / di chuyển

SƠ ĐỒ KẾT NỐI

Trong trường hợp làm việc với MCU:

VÍ DỤ

VÍ DỤ

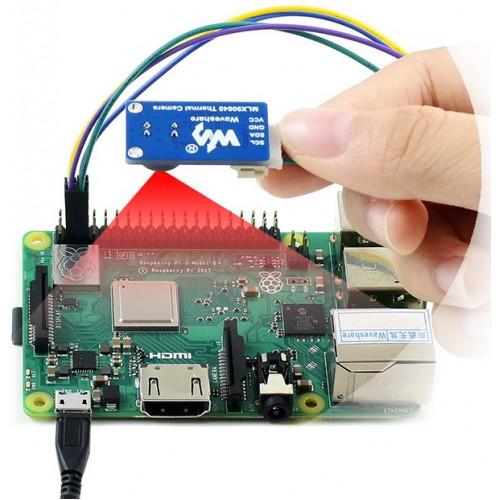

Hình ảnh camera nhiệt IR kết nối với Raspberry Pi:

KÍCH THƯỚC

Mua camera nhiệt cần quan tâm vấn đề gì?

Camera nhiệt là thiết bị quen thuộc được sử dụng cho các nhà quản lý, kỹ sư với mục đích phát hiện rò rỉ nhiệt, giúp xác định nguy hiểm để có biện pháp phòng tránh hợp lý.

Không phải tất cả các loại máy ảnh nhiệt đều có nguyên lý cùng cậu tạo giống nhau. Dưới đây là một số vấn đề cơ bản bạn cần quan tâm trước khi mua máy ảnh nhiệt để đảm bảo phục vụ tốt nhất cho công việc của mình.

Kích thước và độ phân giải

Một trong vấn đề cần quan tâm nhất khi mua camera nhiệt độ chính là kích thước màn hình cùng chất lượng hình ảnh. Hãy sở hữu cho mình một chiếc máy có độ phân giải cao và góc nhìn rộng. Như vậy, sẽ đảm bảo cho phéo bạn theo dõi không gian đo lường nhanh hơn, chính xác hơn.

Độ nhạy nhiệt NETD

Một vấn đề khác cũng đáng quan tâm khi mua Camera nhiệt là độ nhạy. Với những loại máy có độ nhạy nhiệt cao hơn sẽ cho khả năng hiển thị độ tương phản nhiệt chính các hơn, ngay cả những khu vực có ít sự khác biệt về nhiệt độ.

Thông thường, độ nhạy nhiệt sẽ được đo bằng NETD (Noise Equivalent Temperature Difference). Một chiếc camera nhiệt có NETD thấp điều đó có nghĩa rằng, nó sẽ cho hình ảnh chất lượng, dễ nhìn hơn.

TÀI LIỆU THAM KHẢO

MLAB :  Liên hệ số HOT LINE để được hỗ trợ trực tiếp - 0862.628.846

+ Chuỗi Bài viết về MÁY ĐO THÂN NHIỆT (LINK HERE)

+ Playlist Video về MÁY ĐO THÂN NHIỆT (LINK HERE)

Wiki: www.waveshare.com/wiki/MLX90640-D110_Thermal_Camera
