Mô tả

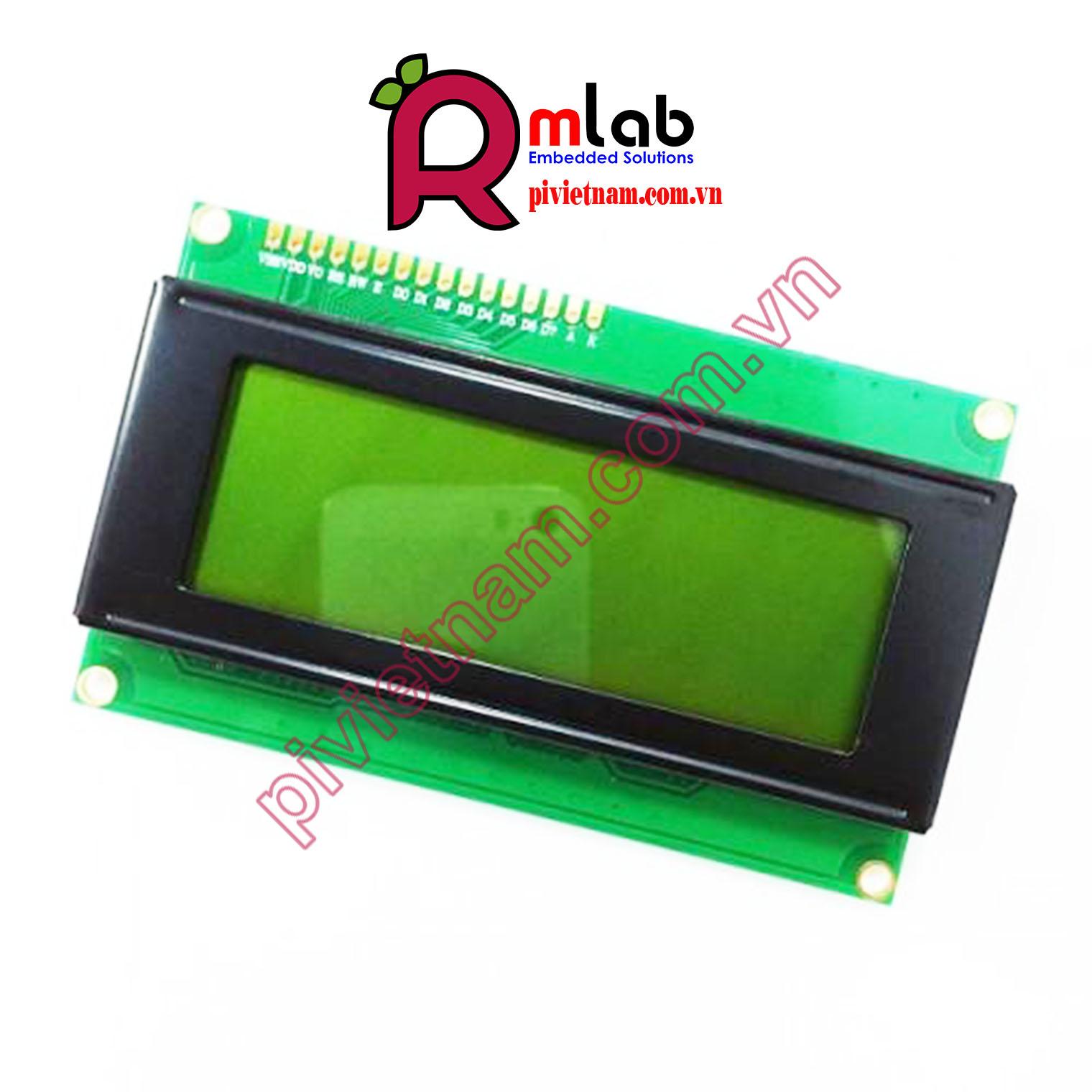

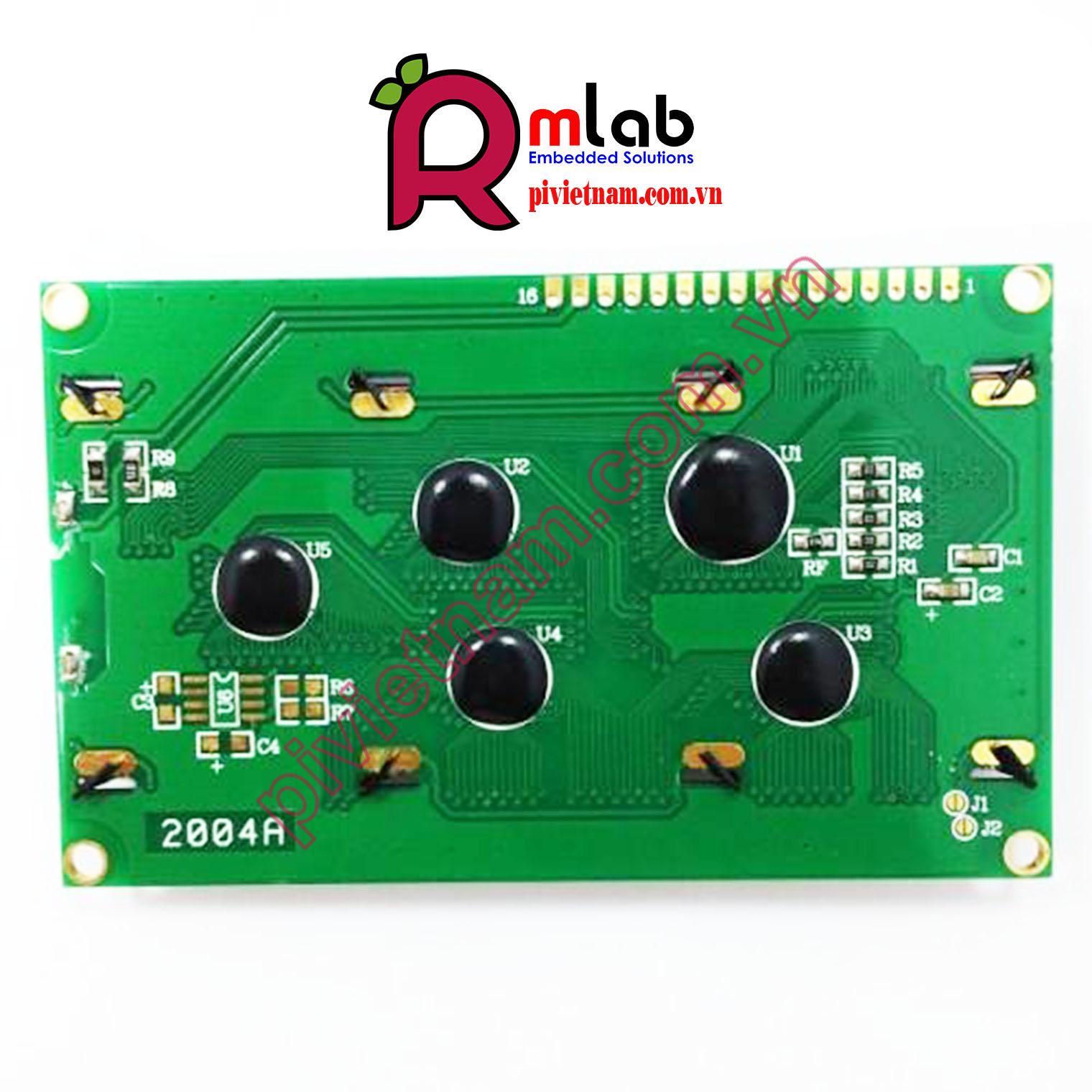

LCD 20x4 là màn hình Text LCD, hiển thị 4 dòng, mỗi dòng 20 cột tương ứng với 20 ký tự. Đây là loại màn hình được dùng khá phổ biến nhờ sử dụng đơn giản và độ bền cao. Thích hợp làm dự án có yêu cầu màn hình hiển thị nhiều ký tự trong công nghiệp hay dân dụng.
Thông số kỹ thuật
+ Điện áp hoạt động: 5V
+ Màn hình (20x4) có thể hiển thị 4 dòng x 20 ký tự
+ Chế độ giao tiếp: song song 4 dây hay song song 8 dây
Sơ đồ chân
TT | Tên | Chức năng |
1 | VSS | Power supply ground |
2 | VDD | +5V supply |
3 | VO | Contrast adjustment voltage |
4 | RS | Register Relect
|
5 | R/W | Read/Write data
|
6 | E | Enable Pulse |
7 | D0 | Data bit 0 |
8 | D1 | Data bit 1 |
9 | D2 | Data bit 2 |
10 | D3 | Data bit 3 |
11 | D4 | Data bit 4 |
12 | D5 | Data bit 5 |
13 | D6 | Data bit 6 |
14 | D7 | Data bit 7 |
15 | A | Anode of backlight Led |
16 | K | Cathode of backlight Led |
