Mô tả

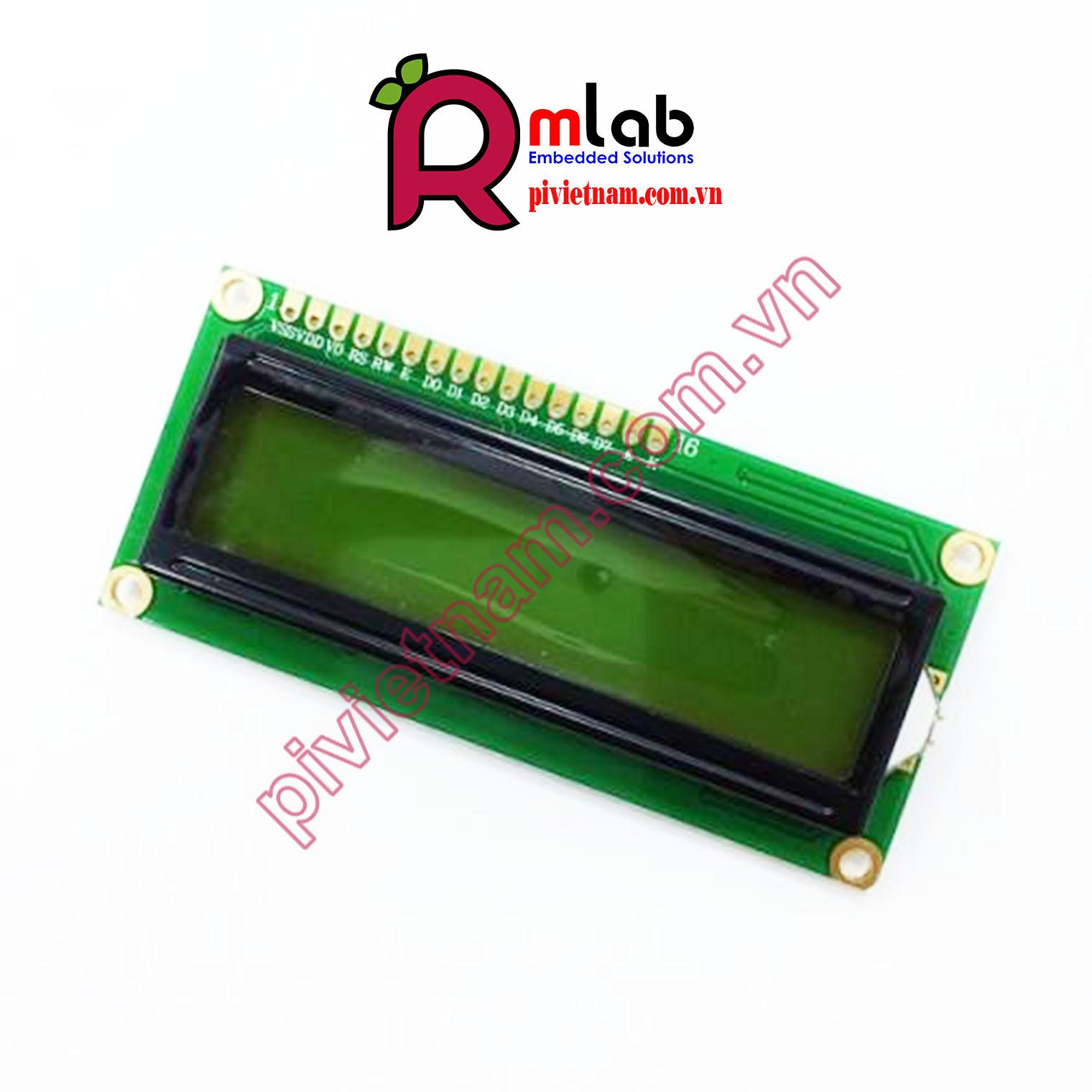

LCD 16x2 là màn hình Text LCD, hiển thị 2 dòng, mỗi dòng 16 cột tương ứng với 16 ký tự. Đây là loại màn hình được dùng khá phổ biến nhờ sử dụng đơn giản và độ bền cao. Thích hợp làm dự án có yêu cầu màn hình hiển thị nhiều ký tự trong công nghiệp hay dân dụng.
Thông số kỹ thuật
+ Điện áp hoạt động: 5V
+ Màn hình (16x2) có thể hiển thị 2 dòng x 16 ký tự
+ Chế độ giao tiếp: song song 4 dây hay song song 8 dây
Sơ đồ chân
TT | Tên | Chức năng |
1 | VSS | Power supply ground |
2 | VDD | +5V supply |
3 | VO | Contrast adjustment voltage |
4 | RS | Register Relect High: Data mode Low: Instruction mode |
5 | R/W | Read/Write data High: Read data from LCD Low : Write data to LCD |
6 | E | Enable Pulse |
7 | D0 | Data bit 0 |
8 | D1 | Data bit 1 |
9 | D2 | Data bit 2 |
10 | D3 | Data bit 3 |
11 | D4 | Data bit 4 |
12 | D5 | Data bit 5 |
13 | D6 | Data bit 6 |
14 | D7 | Data bit 7 |
15 | A | Anode of backlight Led |
16 | K | Cathode of backlight Led |
