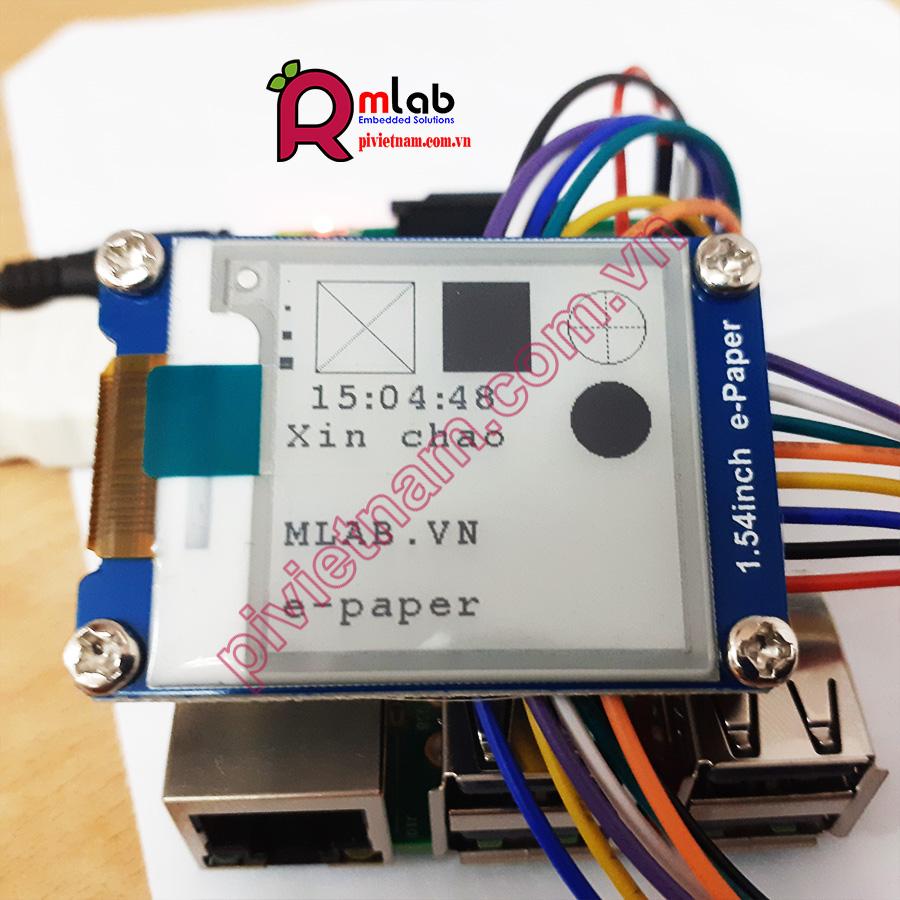

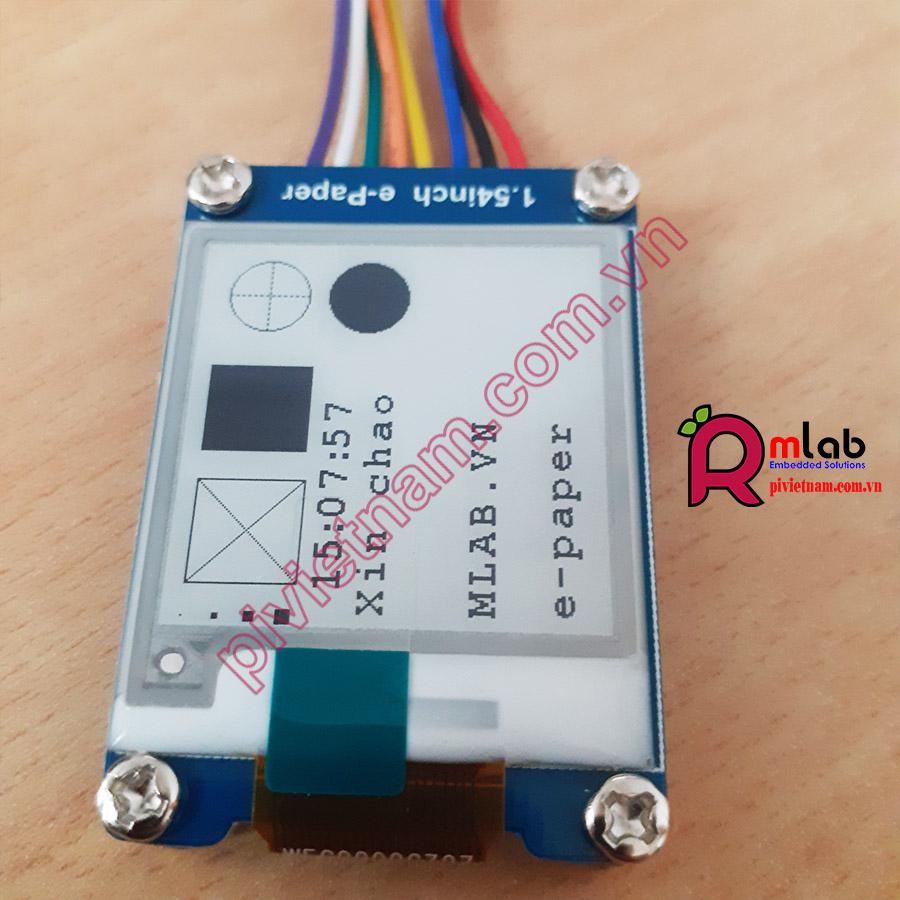

Module màn hình E-Paper 1.54inch, độ phân giải 200x200 pixel.

Kết nối với vi điều khiển nhúng qua kết nối SPI.

Với các ưu điểm : tiêu thụ điện thấp, góc trông rộng, hiệu ứng tuyệt vời dưới ánh sáng mặt trời, màn hình e-Paper là sự lựa chọn tuyệt vời cho các ứng dụng - nhãn mác, dụng cụ công nghiệp, ...


ĐẶC ĐIỂM, TÍNH NĂNG


+ Không đèn nền, giữ hiển thị nội dung cuối cùng trong một thời gian dài ngay cả khi tắt nguồn.

+ Tiêu thụ điện năng cực thấp, về cơ bản điện năng chỉ sử dụng trong việc refresh thiết bị.

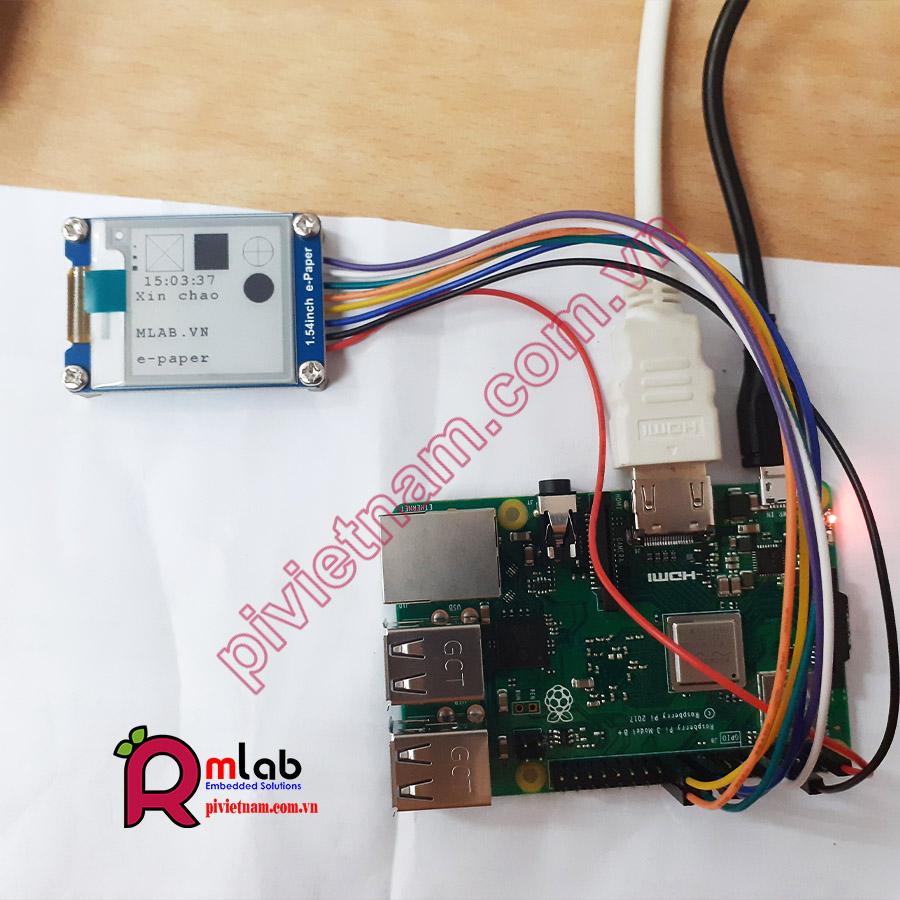

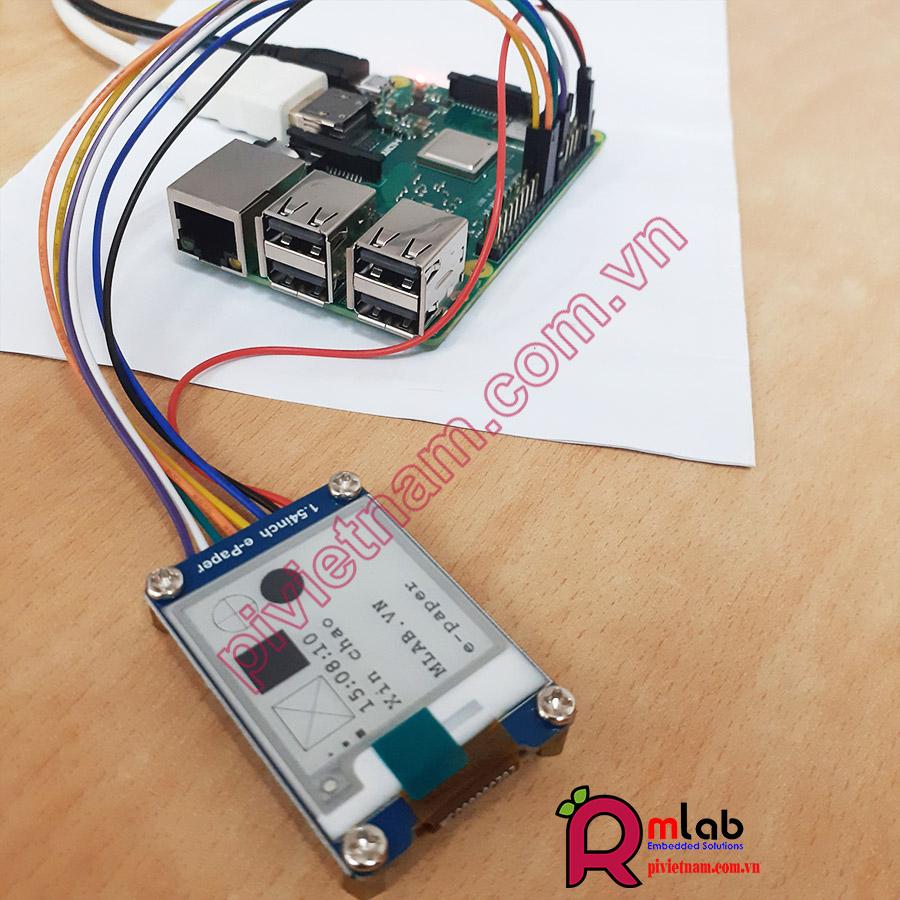

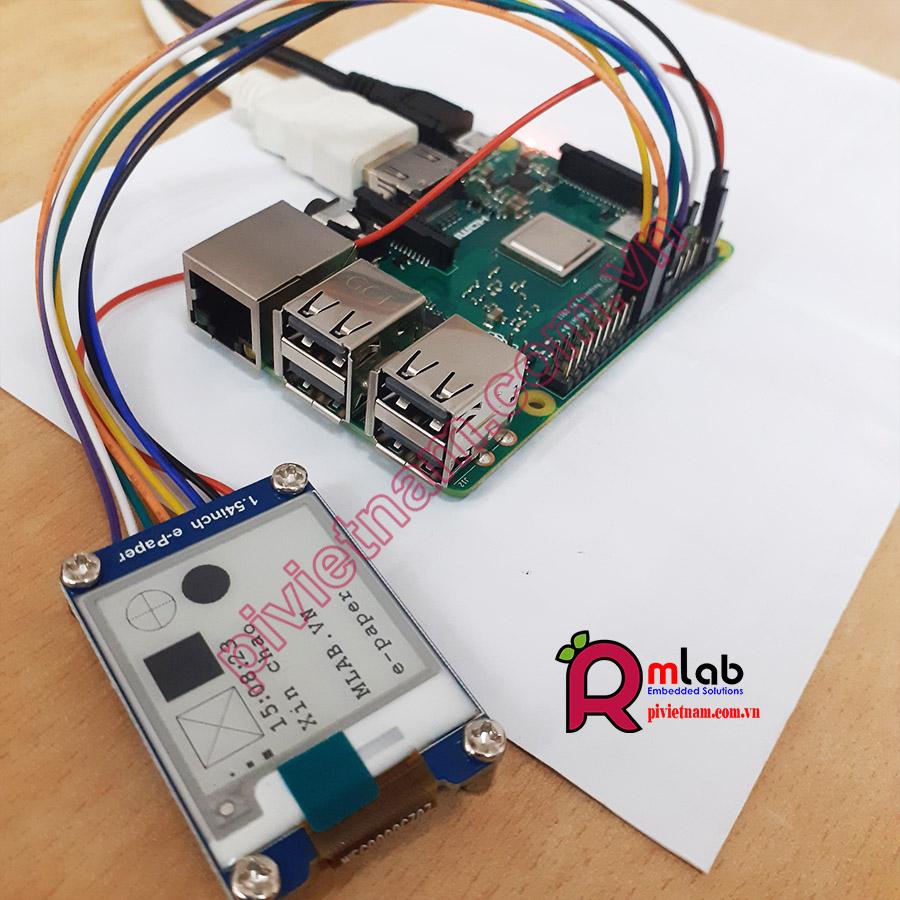

+ Giao diện kết nối SPI, có thể kết nối với các board điều khiển như : Raspberry Pi/Arduino/Nucleo, ....


THÔNG SỐ KỸ THUẬT


+ Điện áp hoạt động : 3.3V

+ Giao diện kết nối : 3-wire SPI, 4-wire SPI

+ Kích thước ngoài : 48mm × 33mm

+ Kích thước màn hình : 27.6mm × 27.6mm

+ Dot pitch: 0.138 × 0.138

+ Độ phân giải : 200x200

+ Màu sắc hiển thị : black, white

+ Công suất Refresh : 26.4mW

+ Công suất dự phòng : <0.17mW

+ Góc trông : > 170 độ


GIAO DIỆN KẾT NỐI


SYMBOLDESCRIPTION
VCC3.3V
GNDGround
DINSPI MOSI pin
CLKSPI SCK pin
CSSPI chip selection, low active
DCData/Command selection (high for data, low for command)
RSTExternal reset, low active
BUSYBusy status output, low active




TÀI LIỆU THAM KHẢO


Hướng dẫn kỹ thuật của Waveshare : 1.54inch e-Paper Module
