Màn hình LCD 10.1inch HDMI (B) (with case), 1280×800, IPS, cảm ứng điện dung Waveshare

Màn hình LCD 10.1inch HDMI (B) (with case), 1280×800, IPS, cảm ứng điện dung Waveshare (Bảo hành 1 năm)

  • NH00140
  • Waveshare
2,598,000 Giảm giá10 %
2,888,000 ₫

Sản phẩm nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật trong suốt quá trình sử dụng

Xuất hóa đơn VAT cho khách hàng, đơn vị có nhu cầu

Bảo hành 1 năm
  • Bảo hành 1 năm

Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT  VÀ ĐẶT HÀNG TRỰC TIẾP


GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM

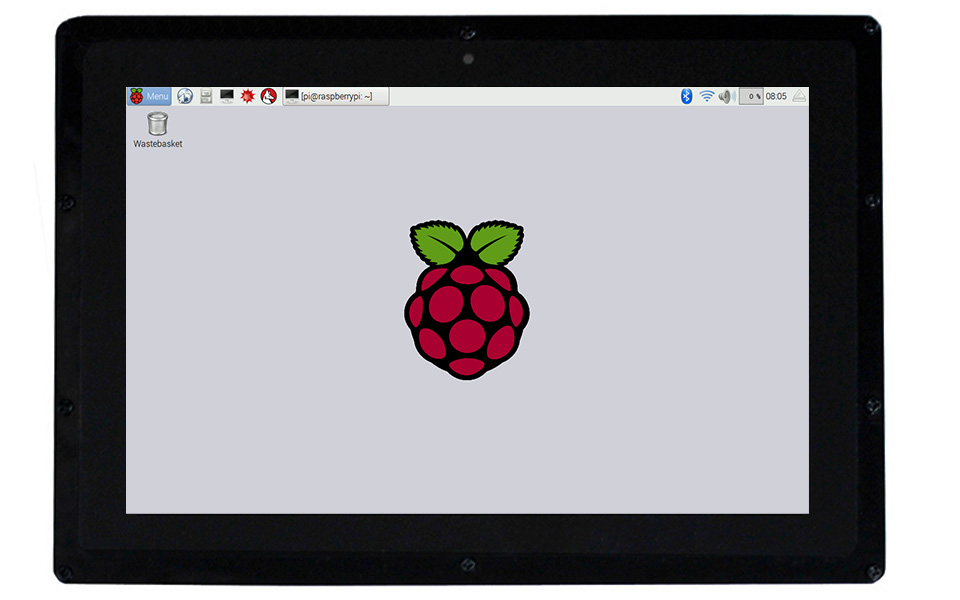

 MÀN HÌNH CẢM ỨNG ĐIỆN DUNG WAVESHARE 10.1inch HDMI LCD(B), 1280x800 (IPS with case)

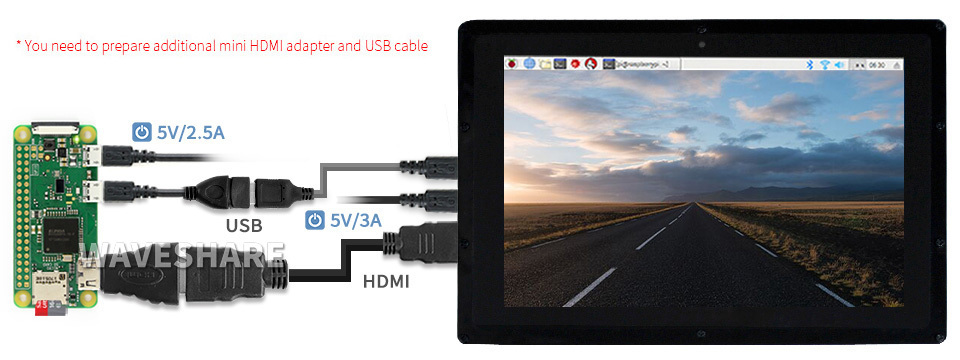

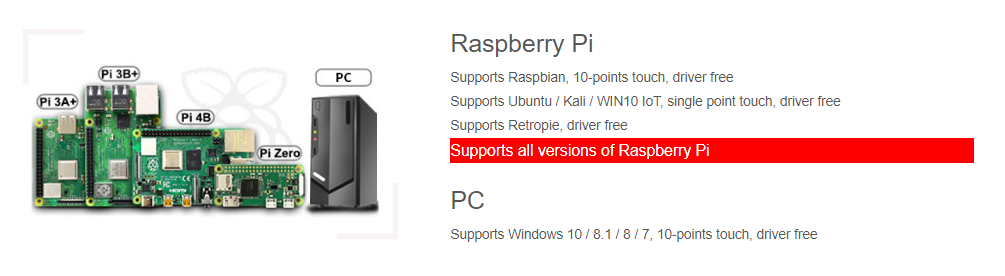

HỖ TRỢ CÁC THIẾT BỊ VÀ HỆ THỐNG

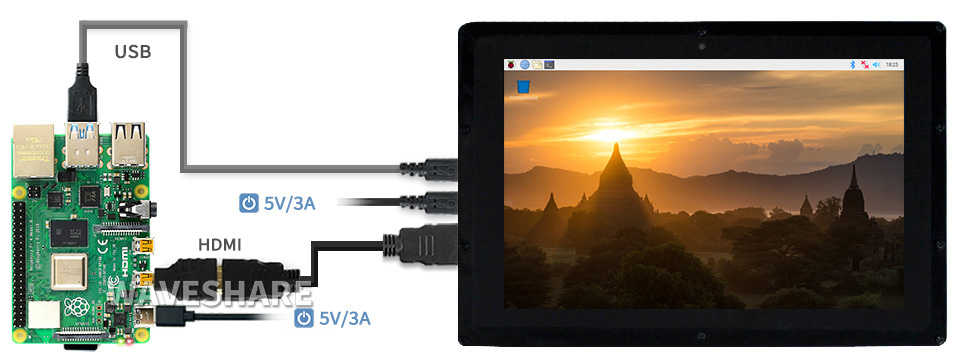

LÀM VIỆC VỚI RASPBERRY PI 4

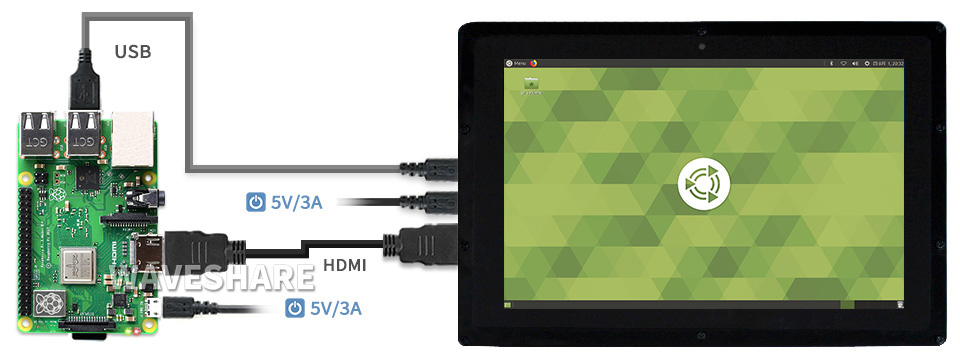

LÀM VIỆC VỚI RASPBERRY PI 3B+

LÀM VIỆC VỚI RASPBERRY PI 3B+

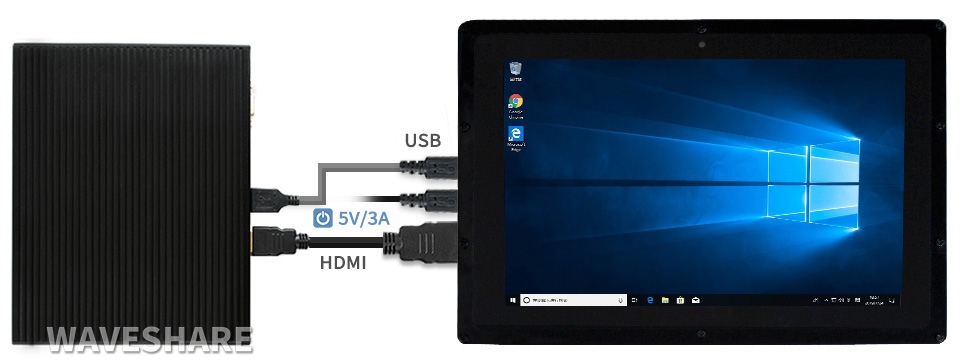

LÀM VIỆC VỚI MINI PC

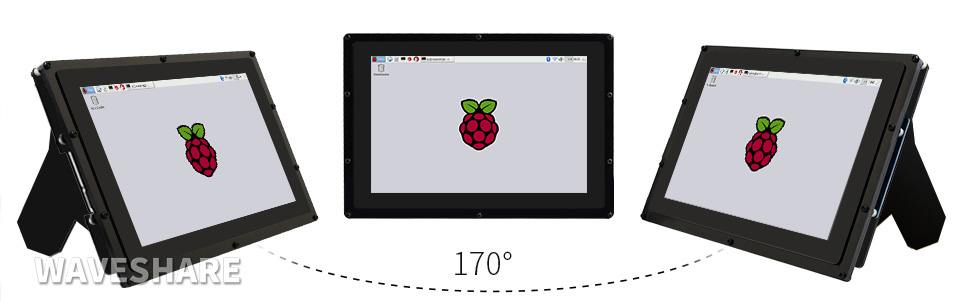

IPS PANEL

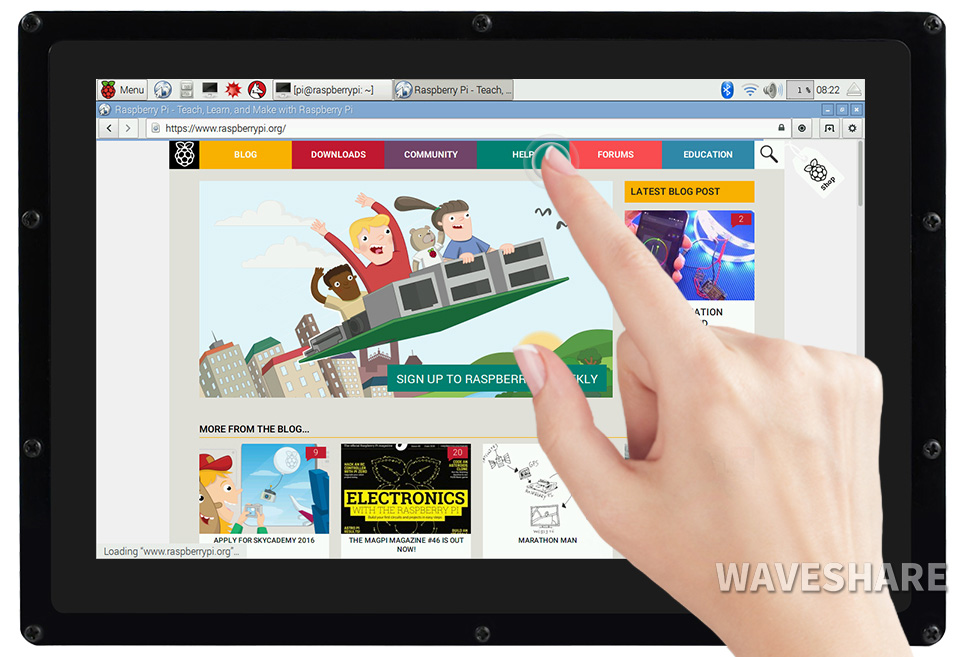

TOUCH CONTROL

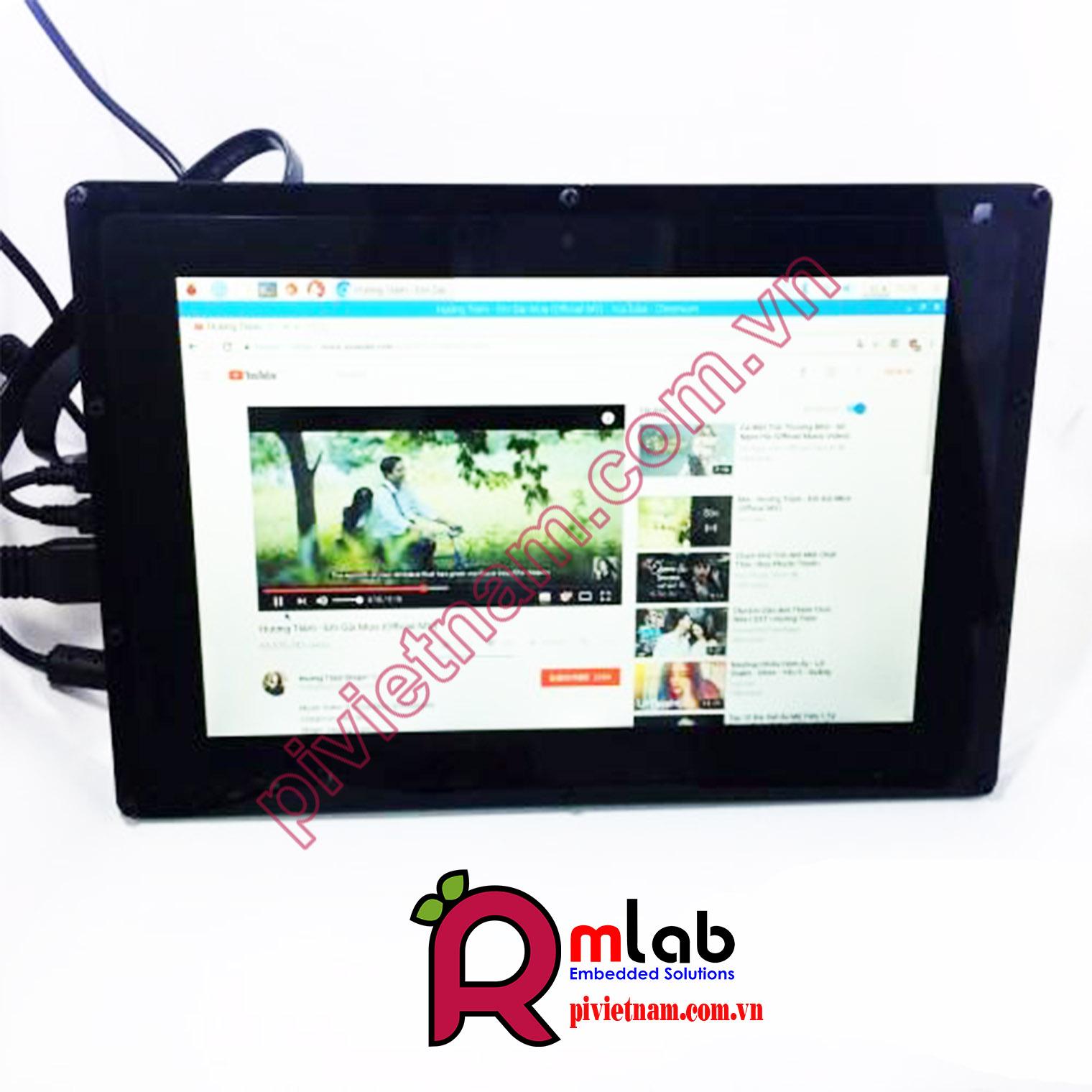

HÌNH ẢNH THỰC TẾ

frontback



 man-hinh-lcd-101inch-left-hdmi-b-with-case-1280800-ips-cam-ung-dien-dung-waveshare-pivietnam-com-vnman-hinh-lcd-101inch-hdmi-right-b-with-case-1280800-ips-cam-ung-dien-dung-waveshare-pivietnam-com-vn



 HƯỚNG DẪN CẤU HÌNH SỬ DỤNG MH 10.1inch HDMI LCD(B),1280x800


Khi làm việc như màn hình máy tính, ta chỉ cần kết nối phần cứng (Kết nối qua cổng HDMI hoặc cổng VGA Link). Nhưng khi làm việc với các Mini-PC(Raspberry Pi,Banana Pi, BB Black…). Ta cần thêm một chút thao tác nữa. Đầu tiên bạn vẫn cài đặt hệ điều hành bình thường( Các OS như: Raspbian, Ubuntu MATE, Runeaudio, OMSC,... Riêng trên hệ điều hành OpenELEC không hỗ trợ cảm ứng nên nếu bạn cần cảm ứng thì không nên cài hệ điều hành này). Sau khi cài xong OS trên SD card, bạn mở thẻ. Ngay trên thư mục nền, tìm file config.txt, mở lên và dán dòng lênh sau:

hdmi_drive=1

max_usb_current=1

hdmi_group=2

hdmi_mode=87

hdmi_cvt 1280 800 60 6 0 0 0

Tiếp đến, lưu lại và khởi động.(Đến bước này các bạn cài OSMC cần lưu ý là hệ điều hành này cài đặt nó sẽ reset lại file config.txt vậy nên bạn cần tháo thẻ nhớ ra và dán lại những dòng lệnh trên 1 lần nữa).

Vậy là xong. Nếu cần sử giúp đỡ bạn có thể liên hệ với Mlab hoặc đến ngay cửa hàng.

* Cách lắp màn hình với khung và giá đỡhttp://www.waveshare.com/w/upload/4/4a/10.1inch-HDMI-LCD-B-with-Holder-assemble.jpg

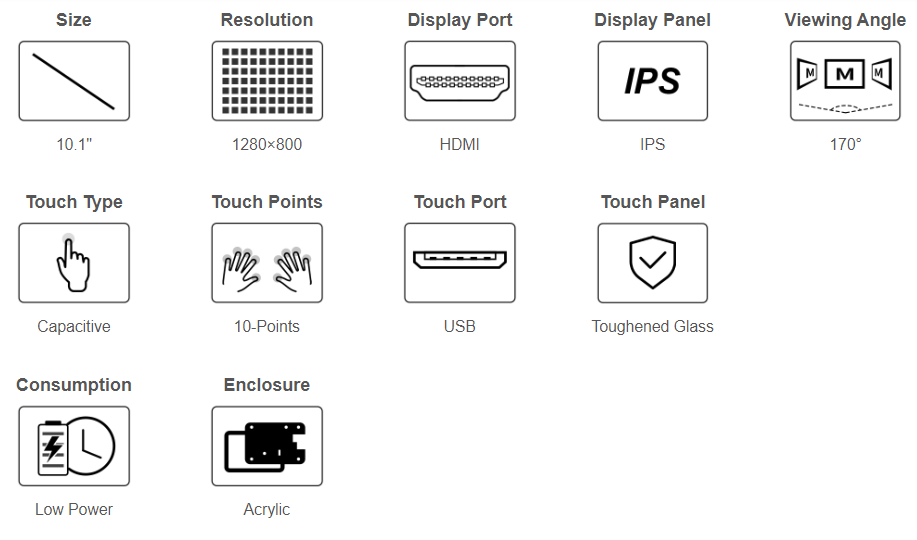

ĐẶC ĐIỂM, TÍNH NĂNG

+ Công nghệ màn hình IPS, độ phân giải cao 1280 × 800.

+ Điều khiển cảm ứng điện dung, hỗ trợ tối đa mười điểm.

+ Khi làm việc với Raspberry Pi, hỗ trợ Raspbian, Ubuntu, cảm ứng đơn điểm và cung cấp trình điều khiển miễn phí.

+ Khi làm việc như một màn hình máy tính, hỗ trợ Windows 10 / 8,1 / 8/7, cảm ứng mười điểm và trình điều khiển miễn phí.

+ Hỗ trợ Banana Pi, Banana Pro, đi kèm với OSLubuntu, Raspbian.

+ Hỗ trợ BB Black, đi kèm với OS Angstrom

+ Kết nối HDMI để hiển thị, Kết nối USB để điều khiển cảm ứng

+ Hỗ trợ điều chỉnh đèn nền 5 mức

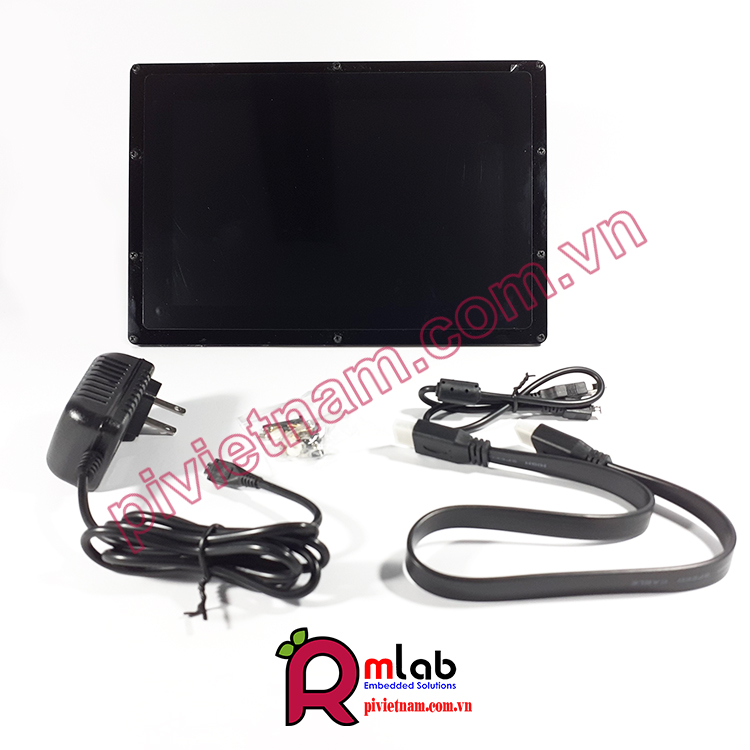

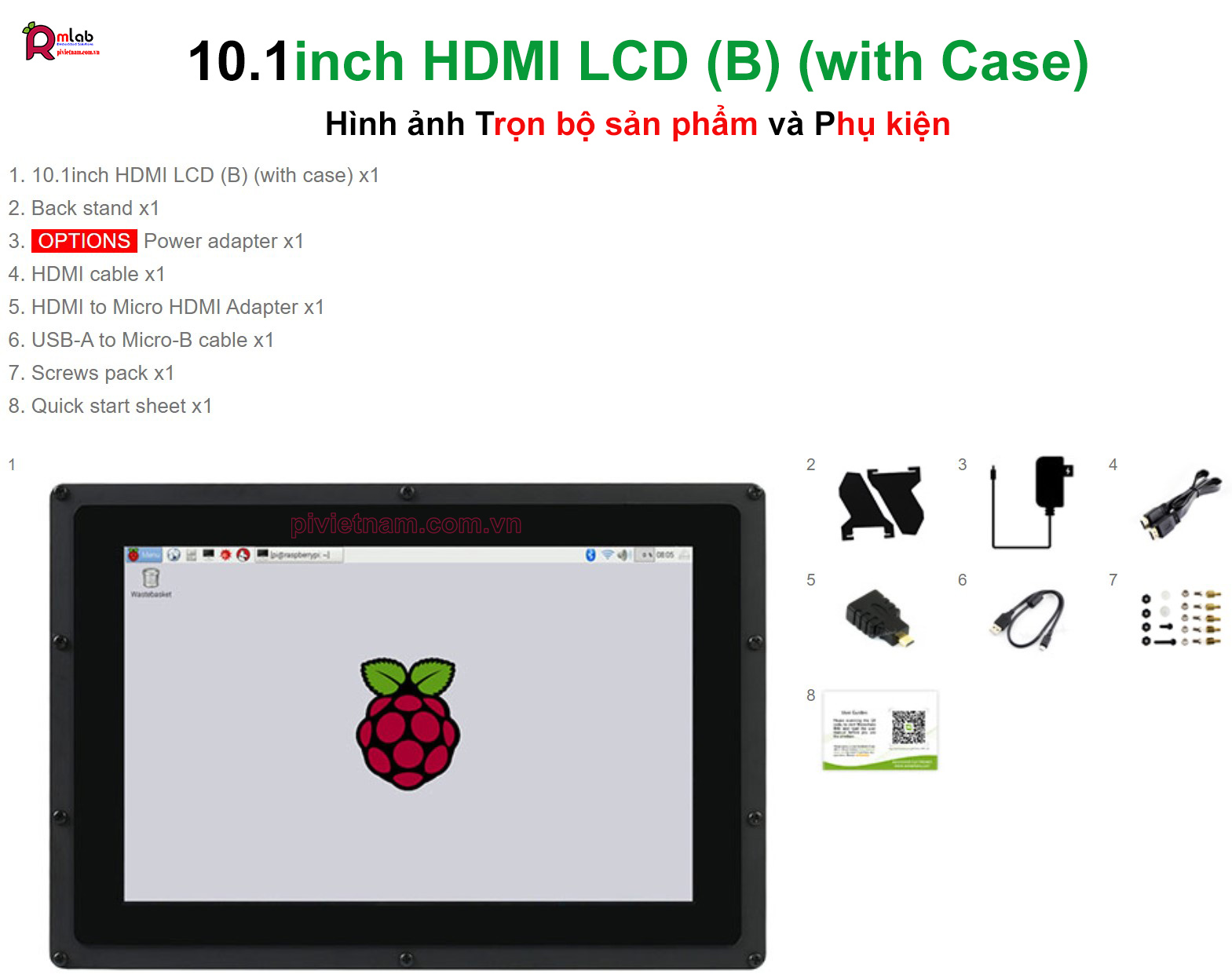

HÌNH ẢNH SẢN PHẨM





CÁC CỔNG KẾT NỐI

Các cổng kết nối từ trên xuống dưới lần lượt là :

+ On/Off : Tắt, bật màn hình

+Touch : kết nối cable microUSB nhận cảm ứng

+ Power : Kết nối nguồn 5V/3A cho màn hình

HDMI : HDMI input và nhận audio đầu vào qua HDMI

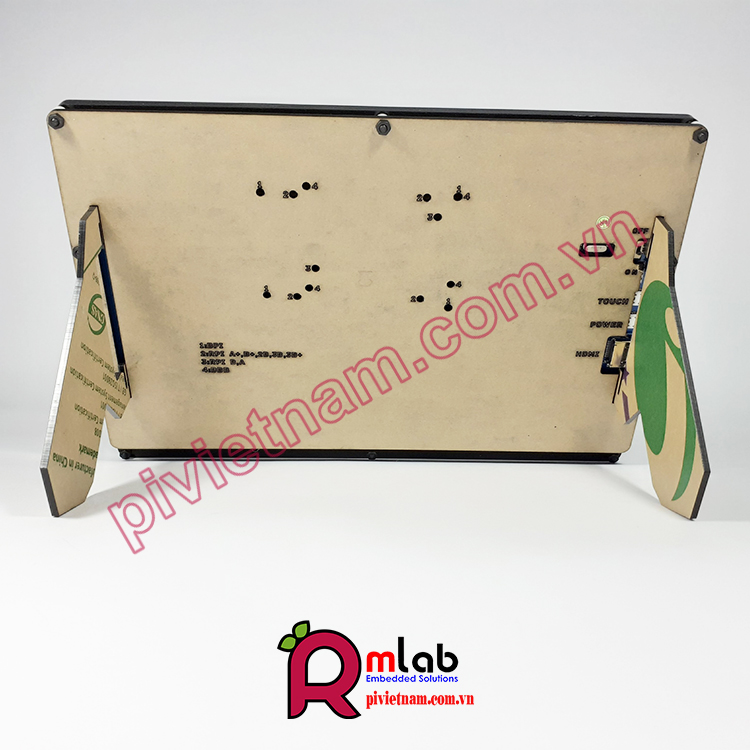

back

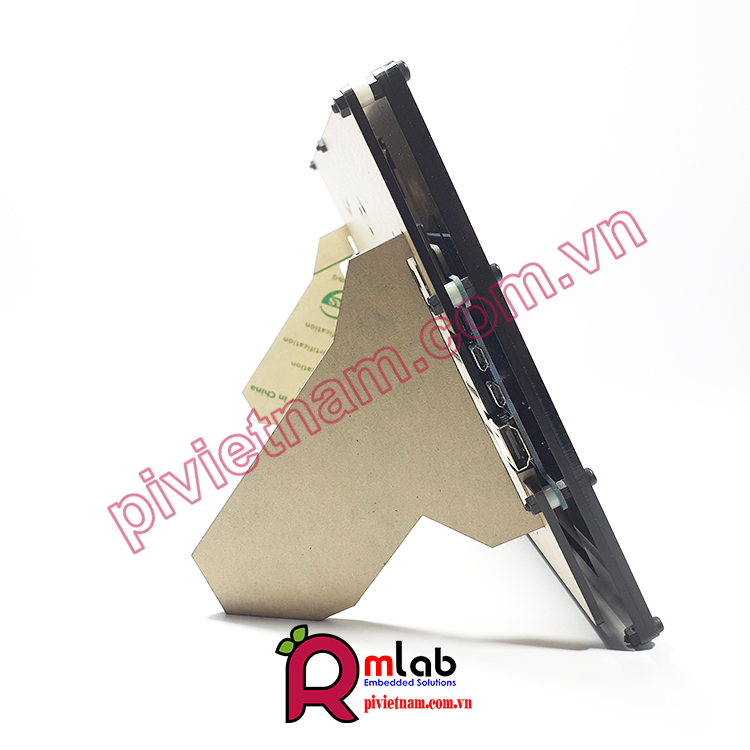

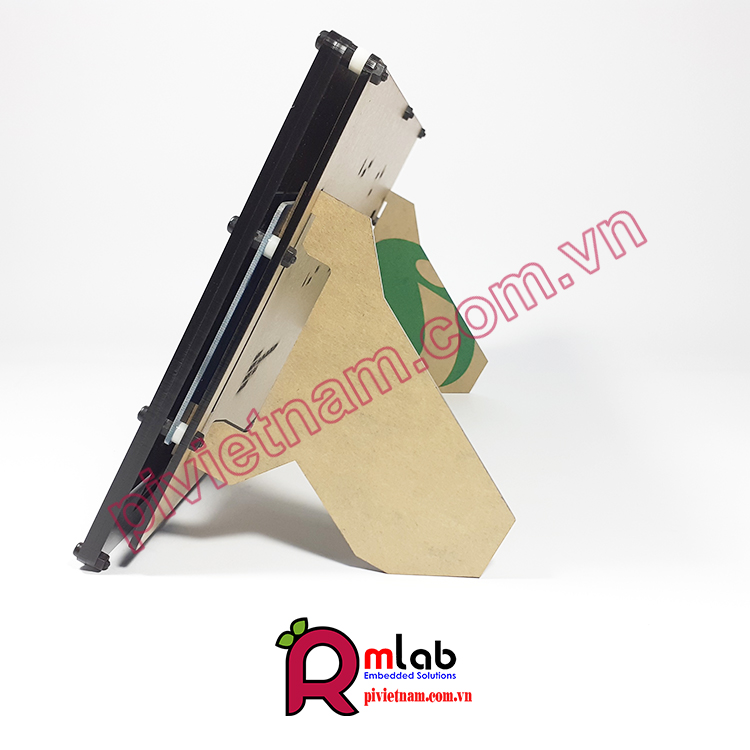

left

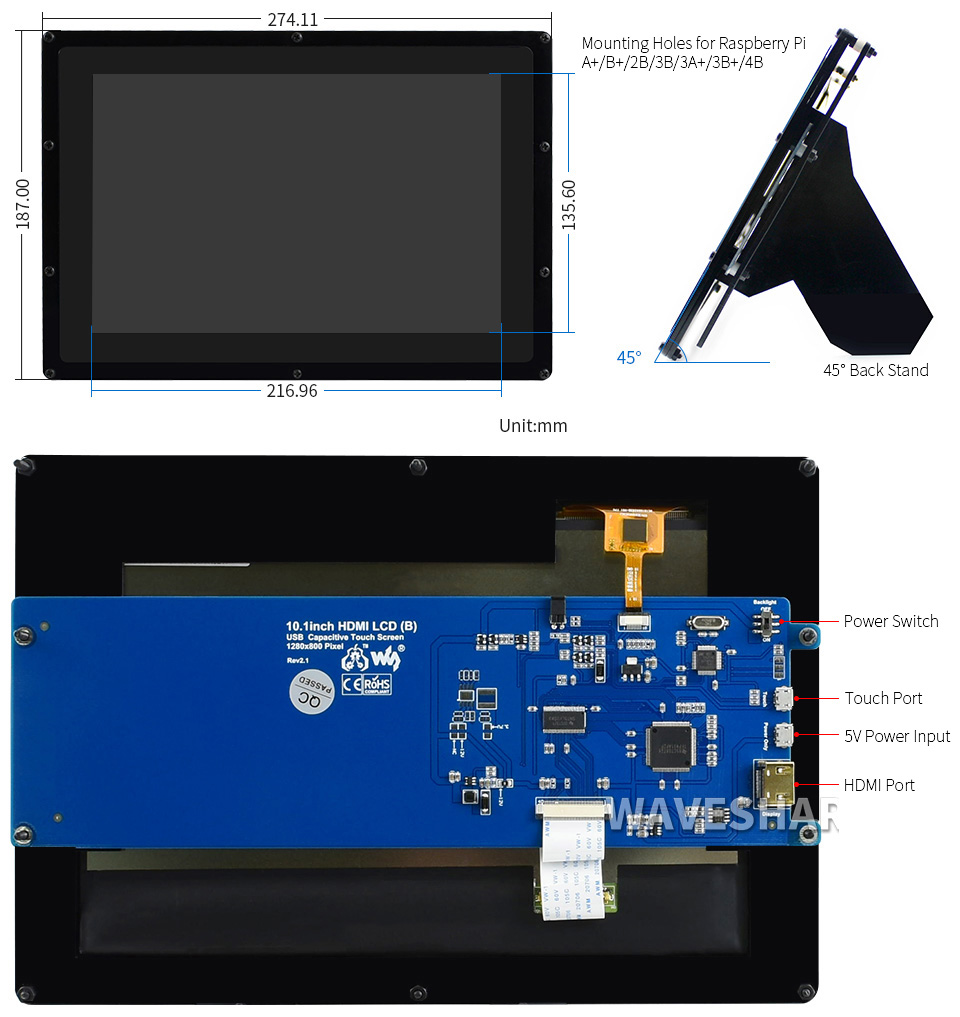

HÌNH DÁNG, KÍCH THƯỚC

TÀI LIỆU THAM KHẢO

MLAB: Liên hệ với số HOT LINE để được hỗ trợ trực tiếp - Mr Thùy 0862.628.846

Waveshare Wiki : www.waveshare.com/wiki/10.1inch_HDMI_LCD_(B)_(with_case)
