11.6inch, IPS, 1920x1080, Màn hình LCD cảm ứng điện dung với kính cường lực bảo vệ, hỗ trợ nhiều máy tính mini và nhiều hệ thống.

Video Unbox Màn hình cảm ứng LCD HDMI 11.6inch Waveshare, và trải nghiệm với Raspberry Pi 4

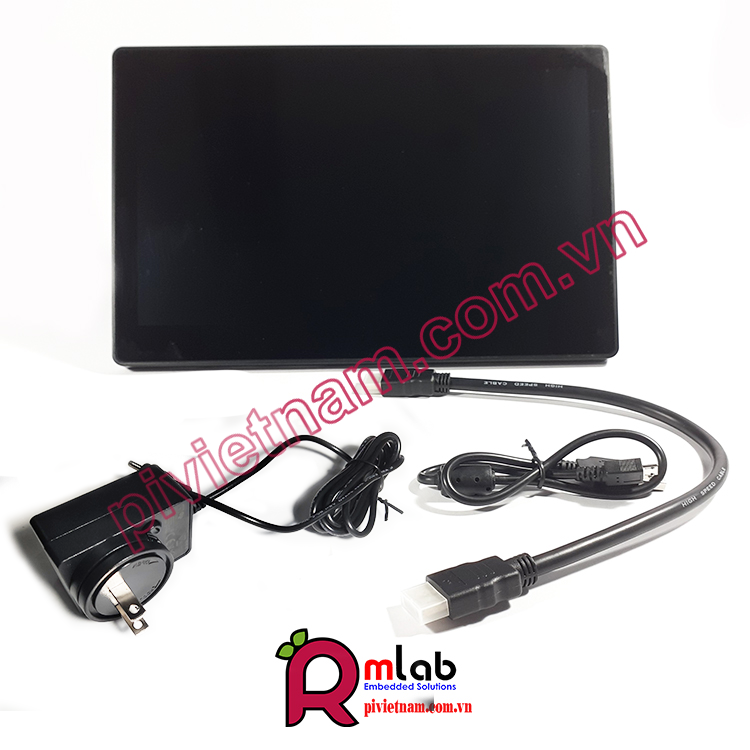

front

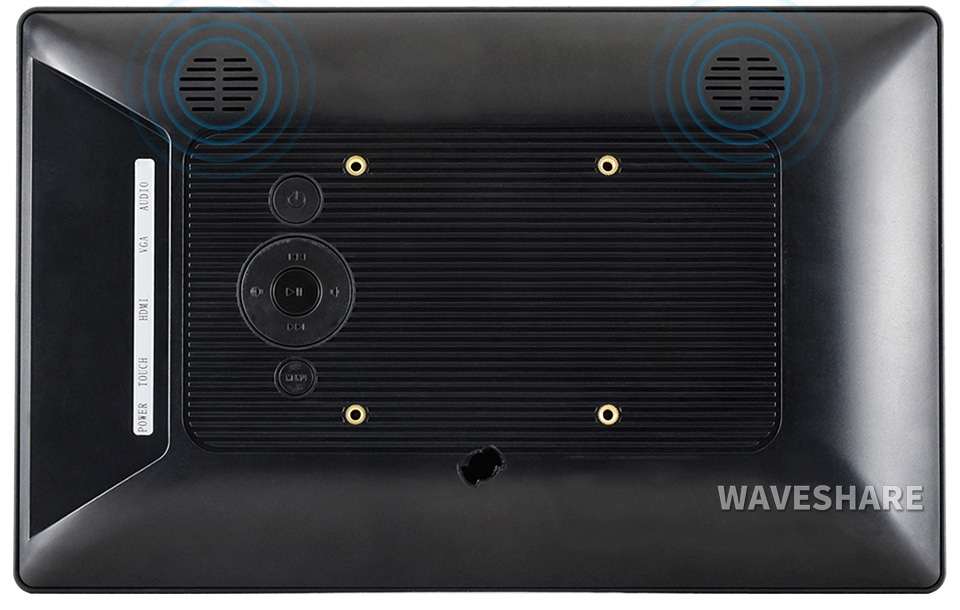

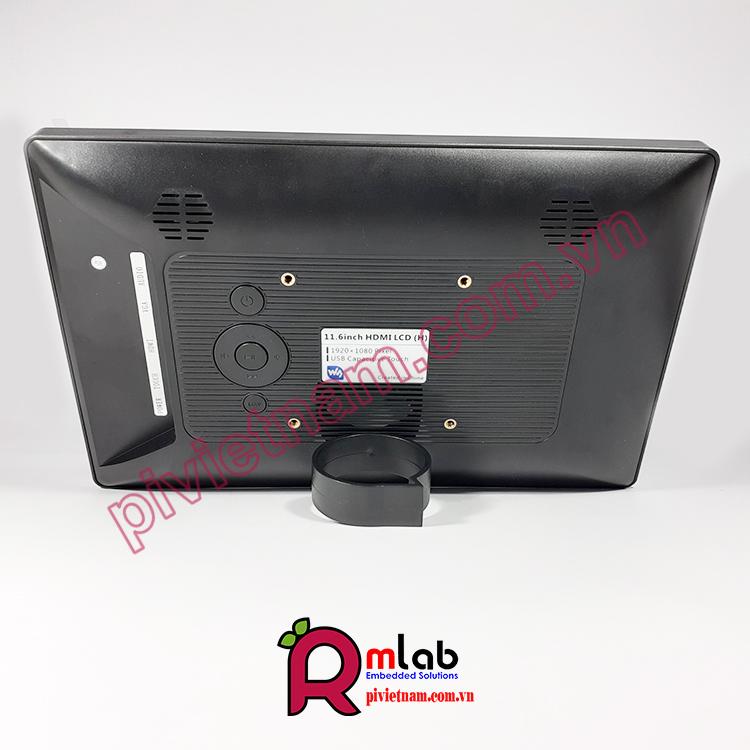

back

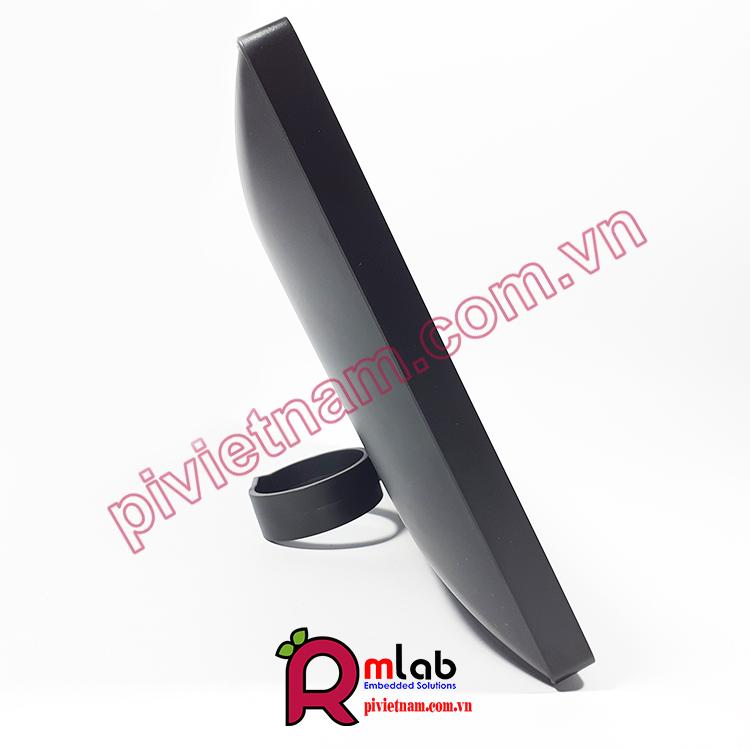

left



righ


Hướng dẫn cấu hình sử dụng màn hình 11.6inch HDMI LCD(H) 1920x1080

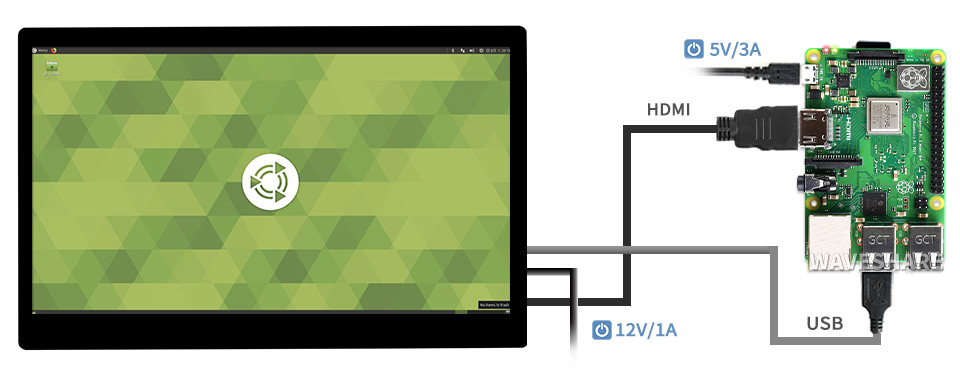

Khi làm việc như màn hình máy tính, ta chỉ cần kết nối phần cứng (Kết nối qua cổng HDMI hoặc cổng VGA trên màn hình Link). Nhưng khi làm việc với các Mini-PC(Raspberry Pi,Banana Pi, BB Black…). Ta cần thêm một chút thao tác nữa. Đầu tiên bạn vẫn cài đặt hệ điều hành bình thường( Các OS như: Raspbian, Ubuntu MATE, Runeaudio, OMSC,... Riêng trên hệ điều hành OpenELEC không hỗ trợ cảm ứng nên nếu bạn cần cảm ứng thì không nên cài hệ điều hành này). Sau khi cài xong OS trên SD card, bạn mở thẻ. Ngay trên thư mục nền, tìm file config.txt, mở lên và dán dòng lênh sau:

max_usb_current=1

hdmi_group=2

hdmi_mode=82

hdmi_cvt 1920 1080 60 6 0 0 0

Tiếp đến, lưu lại và khởi động.(Đến bước này các bạn cài OSMC cần lưu ý là hệ điều hành này cài đặt nó sẽ reset lại file config.txt vậy nên bạn cần tháo thẻ nhớ ra và dán lại những dòng lệnh trên 1 lần nữa)

Lưu ý :

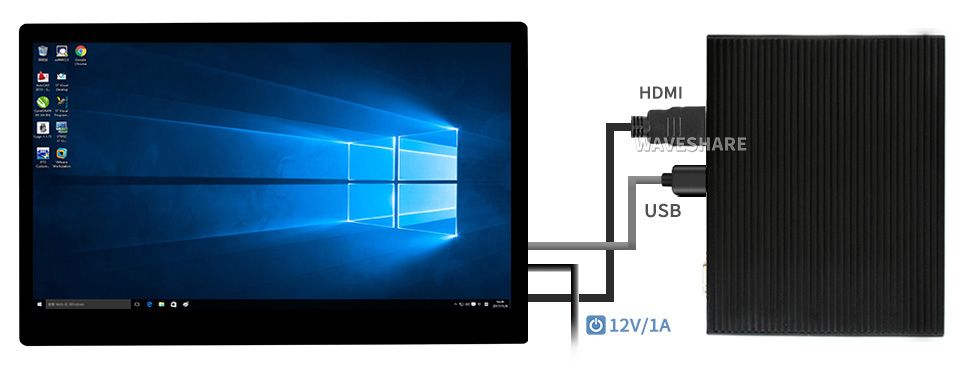

Trong trường hợp các bạn không thiết lập các thông số trong file config như ở trên thì khi kết nối với Raspberry chạy hệ điều hành Raspbian, màn hình sẽ hiển thị độ phân giải default là 1280x720 60Hz như hình ở dưới, còn khi làm việc như một màn hình máy tính thông thường (kết nối với các máy tính sử dụng Windows) thì độ phân giải của màn hình sẽ đưa lên cao nhất (1920x1080 60Hz)

default-resolution-pivietnam-mlab-vn

Vậy là xong. Nếu cần sử giúp đỡ bạn có thể liên hệ với Mlab hoặc đến ngay cửa hàng.


Các thông số kỹ thuật


+ Màn hình 11.6inch công nghệ IPS, độ phân giải cao 1920x1080

+ Bảng điều khiển cảm ứng điện dung bằng kính cường lực, độ cứng 6H

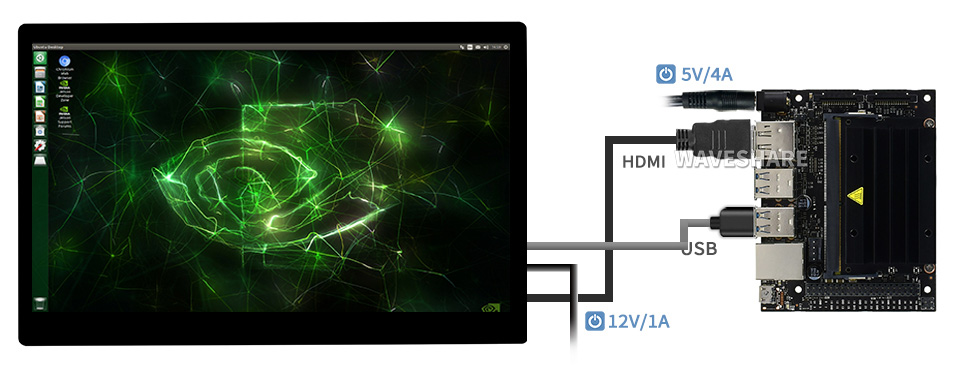

+ Hỗ trợ các PC mini phổ biến như Raspberry Pi, Jetson Nano, BB Black, cũng như các máy tính để bàn nói chung

+ Khi hoạt động với Raspberry Pi, hỗ trợ Raspbian / Ubuntu / Kali / Retropie / WIN10 IOT, trình điều khiển miễn phí Khi làm việc như một màn hình máy tính, hỗ trợ Windows 10 / 8.1 / 8/7, cảm ứng mười điểm và hỗ trợ driver.

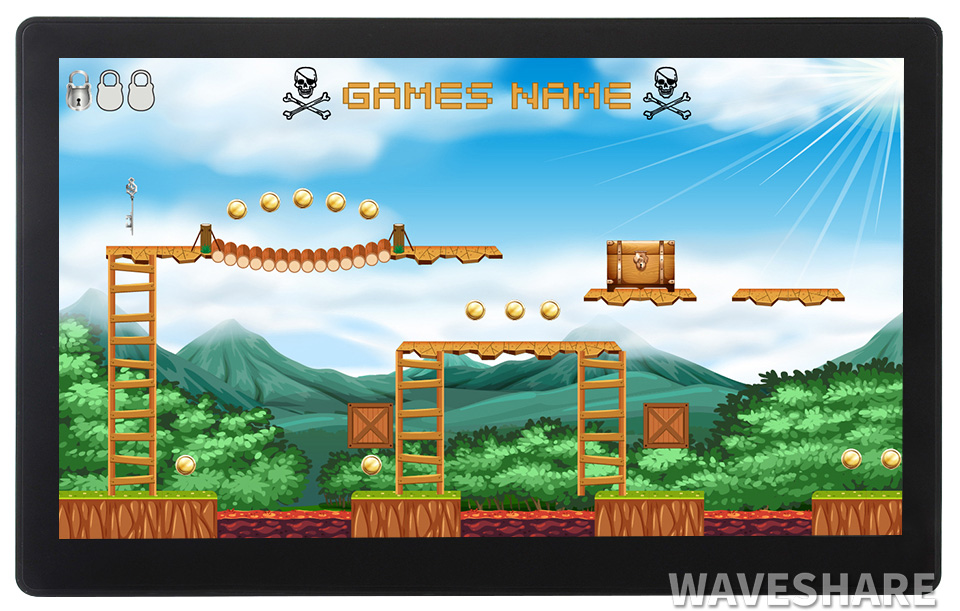

+ Hỗ trợ các máy chơi game phổ biến như Microsoft XBOX360, Sony PS4 và Nintendo Switch Menu OSD đa ngôn ngữ, để quản lý năng lượng, điều chỉnh độ sáng / độ tương phản, v.v.

+ Giắc âm thanh 3,5 mm, hỗ trợ đầu ra âm thanh HDMI Loa Hi-Fi nhúng

+ Hỗ trợ đầu vào VGA (cần có cáp đặc biệt và nên mua riêng)

+ Lỗ lắp khoảng cách 75x75mm (lỗ vít M4) để gắn tường

+ Đi kèm với giá đỡ góc nghiêng 55 °

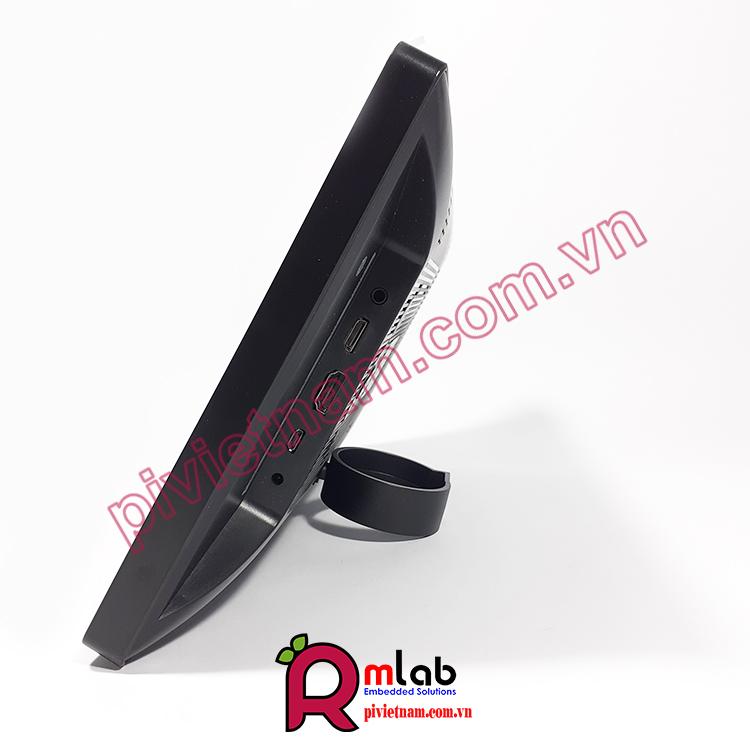

Các cổng kết nối :


Các cổng kết nối từ trên xuống dưới lần lượt là :

HP : jack audio 3.5mm output

VGA : VGA input

HDMI : HDMI input và nhận audio đầu vào qua HDMI

Touch : kết nối cable microUSB nhận cảm ứng

DC : Kết nối nguồn 5V/1A cho màn hình

right

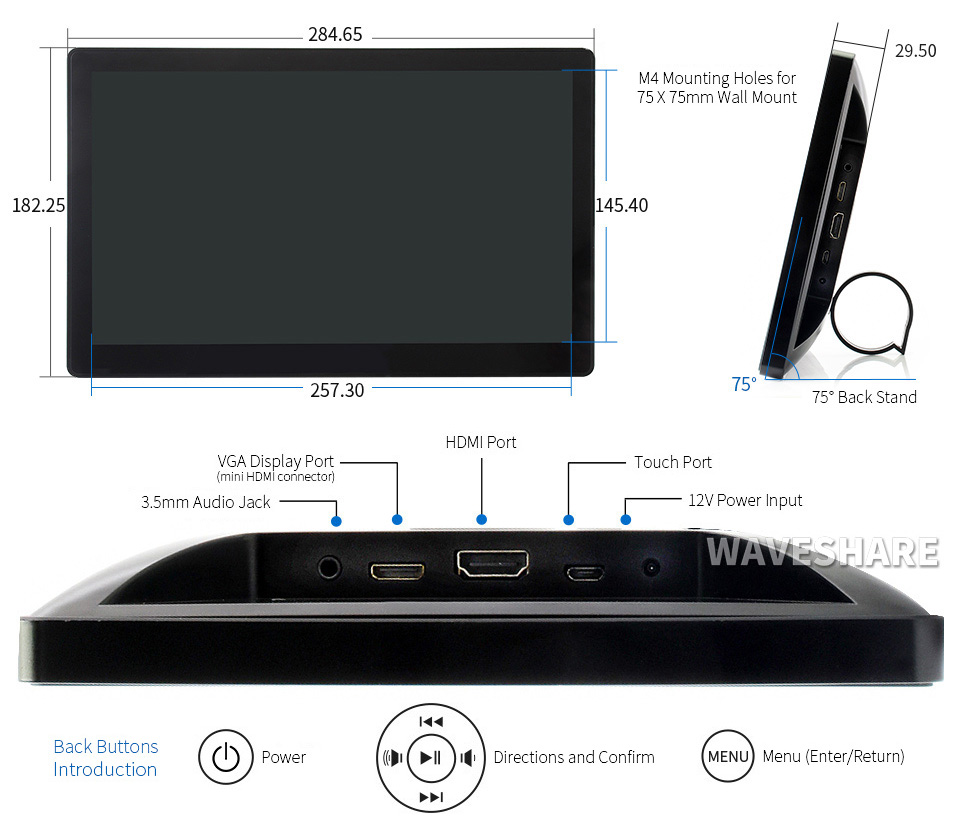

Kích thước


11.6inch-HDMI-LCD-H-with-Holder-dimension


Tài liệu tham khảo

Wiki : www.waveshare.com/wiki/11.6inch_HDMI_LCD_(H)_(with_case)
