Màn hình 13.3inch công nghệ IPS, độ phân giải 1920x1080, màn hình LCD cảm ứng điện dung với kính cường lực bảo vệ, hỗ trợ nhiều máy tính mini và nhiều hệ thống ( CHÚ Ý SẢN PHẨM CÓ 2 PHIÊN BẢN ) |

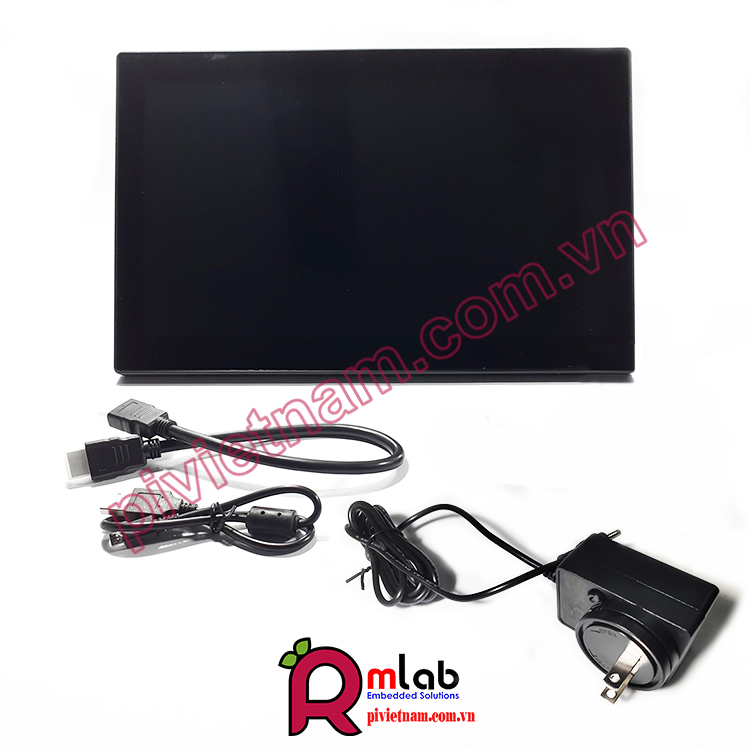

13.3" HDMI Touch Display
/man-hinh-lcd-133inch-hdmi-h-ips-1920x1080-cam-ung-dien-dung-waveshare-details-pivietnam-com-vn-mlab-vn.png)
HỖ TRỢ CÁC THIẾT BỊ VÀ HỆ THỐNG
/1.PNG)
LÀM VIỆC VỚI RASPBERRY PI 4
LÀM VIỆC VỚI RASPBERRY PI ZERO W
LÀM VIỆC VỚI AI COMPUTER NVIDIA JETSON NANO
LÀM VIỆC VỚI MINI PC
IPS Panel
Touch Control
1) up to 10-points touch, depending on the operating system. 2) up to 6H hardness toughened glass panel.
Audio Feature
Enjoy Gaming
VIDEOS & HÌNH ẢNH SỬ DỤNG THỰC TẾ
Video Unbox Màn hình cảm ứng LCD HDMI 13.3inch Waveshare, và trải nghiệm với Raspberry Pi 4
Test đầu thu camera và hiển thị hình ảnh trên màn hình LCD HDMI 13.3inch Waveshare 1920x1080
Test tính năng hiển thị 2 màn hình của LattePanda trên màn hình LCD 13.3 inch và màn hình 10.1 inch inchips
Hướng dẫn cấu hình sử dụng màn hình 13.3inch HDMI LCD(H) 1920x1080Khi làm việc như màn hình máy tính, ta chỉ cần kết nối phần cứng (Kết nối qua cổng HDMI hoặc cổng VGA trên màn hình Link). Nhưng khi làm việc với các Mini-PC(Raspberry Pi,Banana Pi, BB Black…). Ta cần thêm một chút thao tác nữa. Đầu tiên bạn vẫn cài đặt hệ điều hành bình thường( Các OS như: Raspbian, Ubuntu MATE, Runeaudio, OMSC,... Riêng trên hệ điều hành OpenELEC không hỗ trợ cảm ứng nên nếu bạn cần cảm ứng thì không nên cài hệ điều hành này). Sau khi cài xong OS trên SD card, bạn mở thẻ. Ngay trên thư mục nền, tìm file config.txt, mở lên và dán dòng lênh sau: max_usb_current=1 hdmi_group=2 hdmi_mode=82 hdmi_cvt 1920 1080 60 6 0 0 0 Tiếp đến, lưu lại và khởi động.(Đến bước này các bạn cài OSMC cần lưu ý là hệ điều hành này cài đặt nó sẽ reset lại file config.txt vậy nên bạn cần tháo thẻ nhớ ra và dán lại những dòng lệnh trên 1 lần nữa) ***Lưu ý :Trong trường hợp các bạn không thiết lập các thông số trong file config như ở trên thì khi kết nối với Raspberry chạy hệ điều hành Raspbian, màn hình sẽ hiển thị độ phân giải default là 1280x720 60Hz như hình ở dưới, còn khi làm việc như một màn hình máy tính thông thường (kết nối với các máy tính sử dụng Windows) thì độ phân giải của màn hình sẽ đưa lên cao nhất (1920x1080 60Hz) |
Vậy là xong. Nếu cần sử giúp đỡ bạn có thể liên hệ với Mlab hoặc đến ngay cửa hàng.

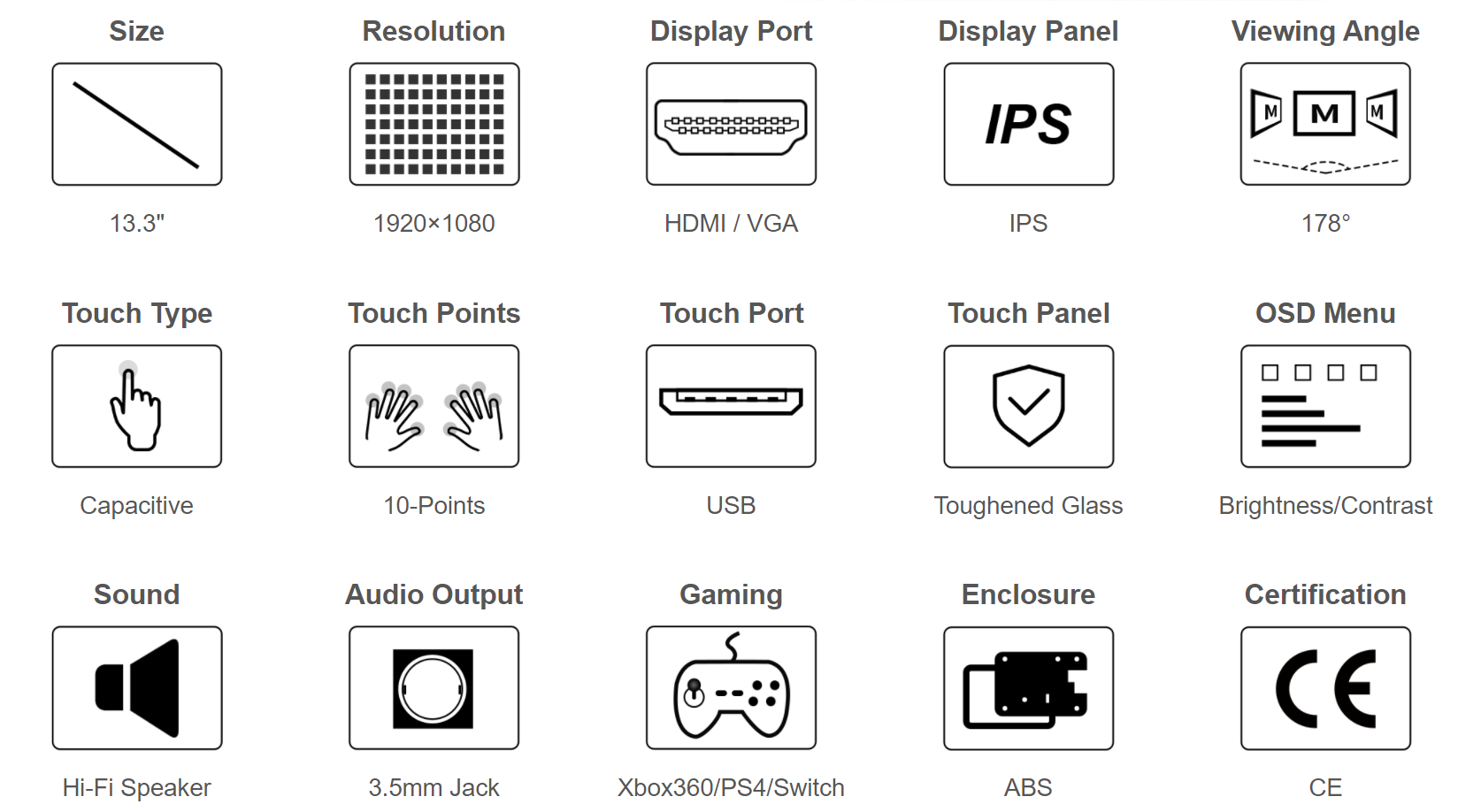

CÁC THÔNG SỐ KỸ THUẬT

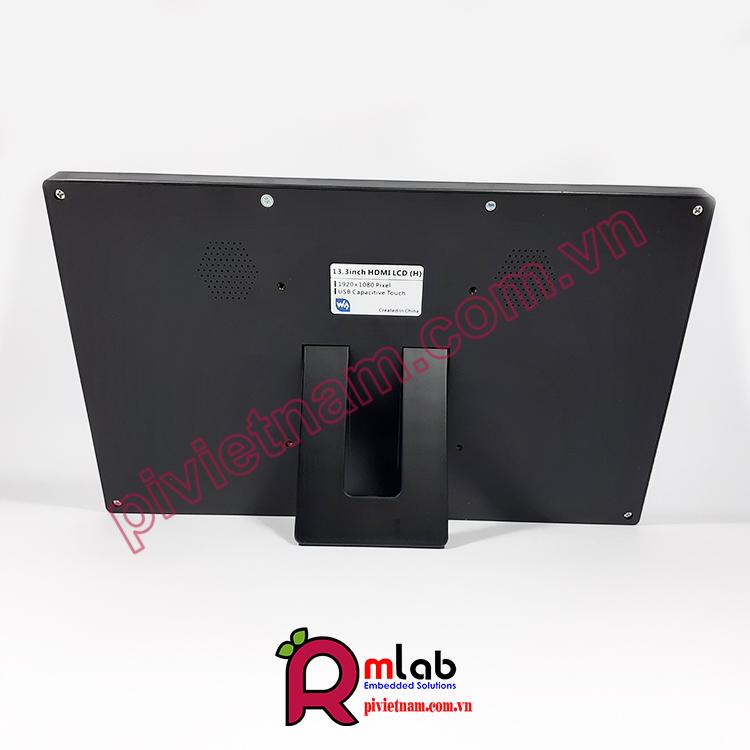

+ Màn hình 13.3inch công nghệ IPS, độ phân giải 1920x1080 + Bảng điều khiển cảm ứng điện dung bằng kính cường lực, độ cứng 6H + Hỗ trợ các PC mini như Raspberry Pi, BB Black và các máy tính để bàn nói chung. - Khi làm việc với Raspberry Pi hỗ trợ Raspbian, Ubuntu, Win10 IOT, cảm ứng đơn điểm, có hỗ trợ driver. - Khi làm việc như một màn hình máy tính, hỗ trợ Windows 10/8.1/8/7/XP, cảm ứng mười điểm, có hỗ trợ driver. + Nhiều ngôn ngữ cài đặt, quản lý điện năng, điều chỉnh độ sáng, độ tương phản etc. + Jack 3.5mm, hỗ trợ đầu ra âm thanh HDMI. + Có tich hợp loa trên màn hình + Hỗ trợ đầu vào VGA, các bạn sử dụng cáp sau : (LINK) + Có lỗ treo tường kích thước 75x75mm(lỗ vít M4) + Đi kèm với giá đỡ góc nghiêng 75o |
Phím phần cứng và cổng kết nối :

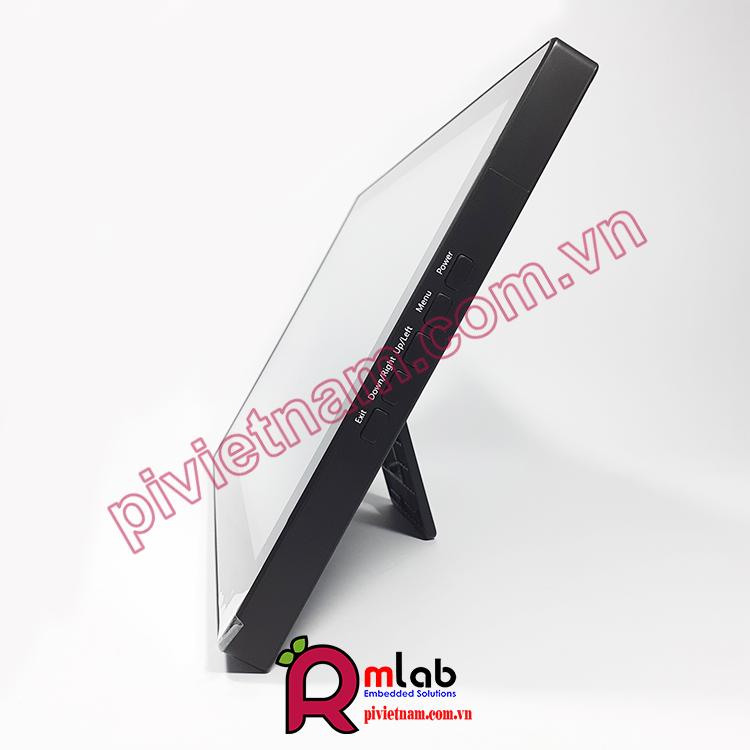

+ Power : Bật / Tắt cho màn hình hiển thị + Menu : Lựa chọn các thông số Độ sáng / Màu sắc,... + Up/Left : chuyển lựa chọn Lên / Sang Trái + Down/Right : chuyển lựa chọn Xuống / Sang Phải + Exit : Thoát cài đặt các thông số | |

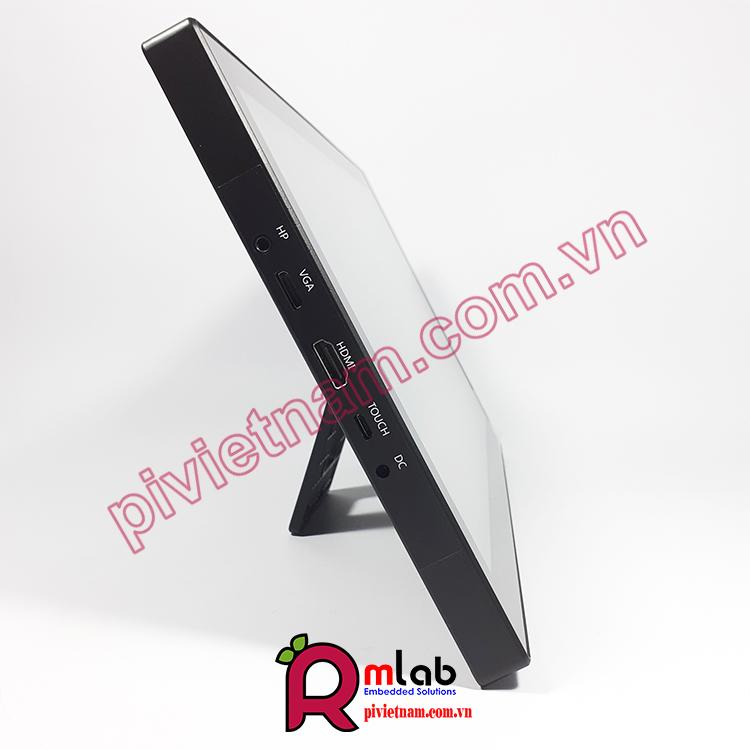

+ HP : jack audio 3.5mm output + VGA : VGA input + HDMI : HDMI input và nhận audio đầu vào qua HDMI + Touch : kết nối cable microUSB nhận cảm ứng + DC : Kết nối nguồn 12V/1A cho màn hình | |

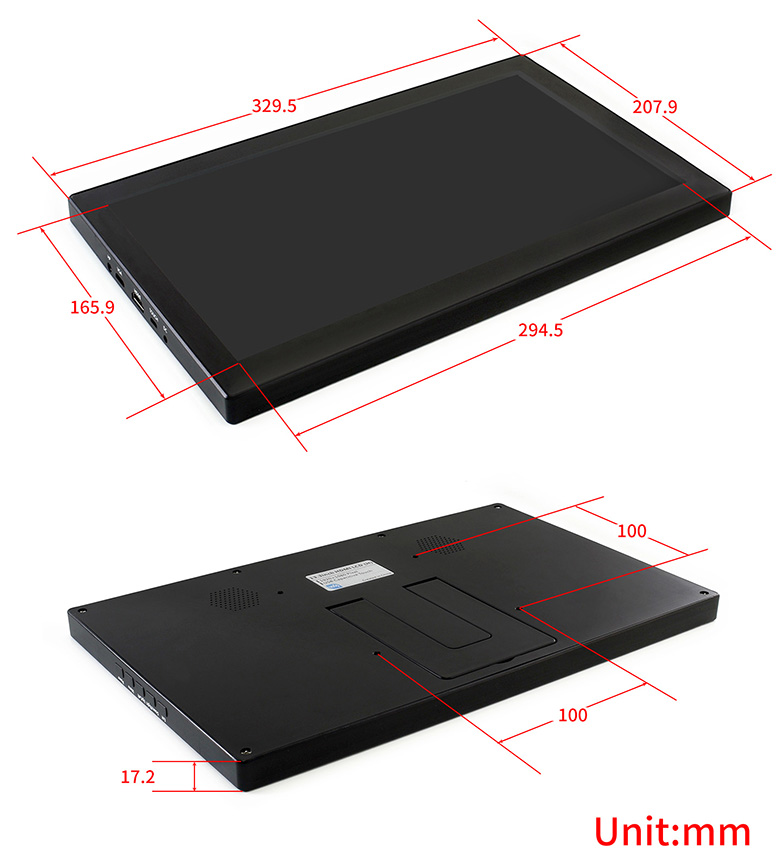

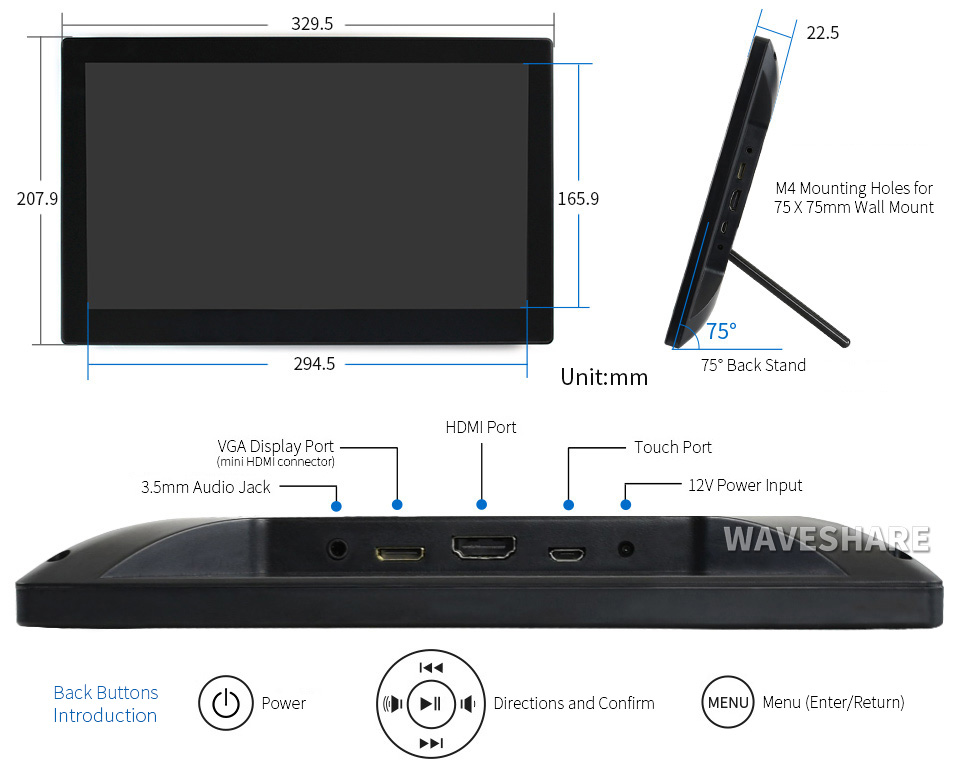

Kích thước bên ngoài
Phiên bản 1.0
Phiên bản 2.0
TÀI LIỆU THAM KHẢO
Wiki : www.waveshare.com/wiki/13.3inch_HDMI_LCD_(H)_(with_case)
