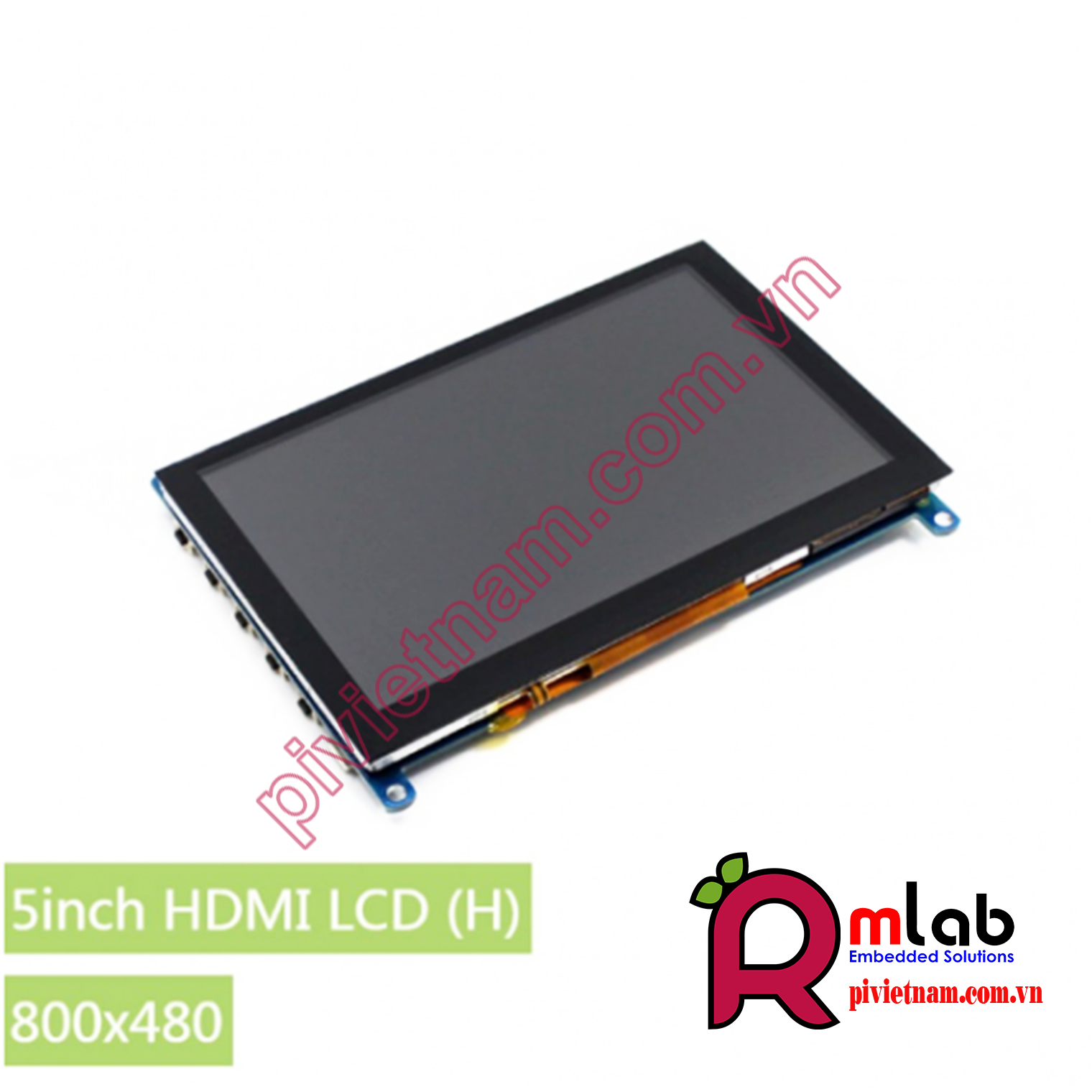

Màn hình 5inch, 800x480, Màn hình LCD cảm ứng điện dung,

Hỗ trợ nhiều dòng máy tính mini, Giao diện kết nối HDMI, Hỗ trợ nhiều dòng máy tính mini, hệ thống với hệ điều hành khác nhau

5" HDMI Touch Display

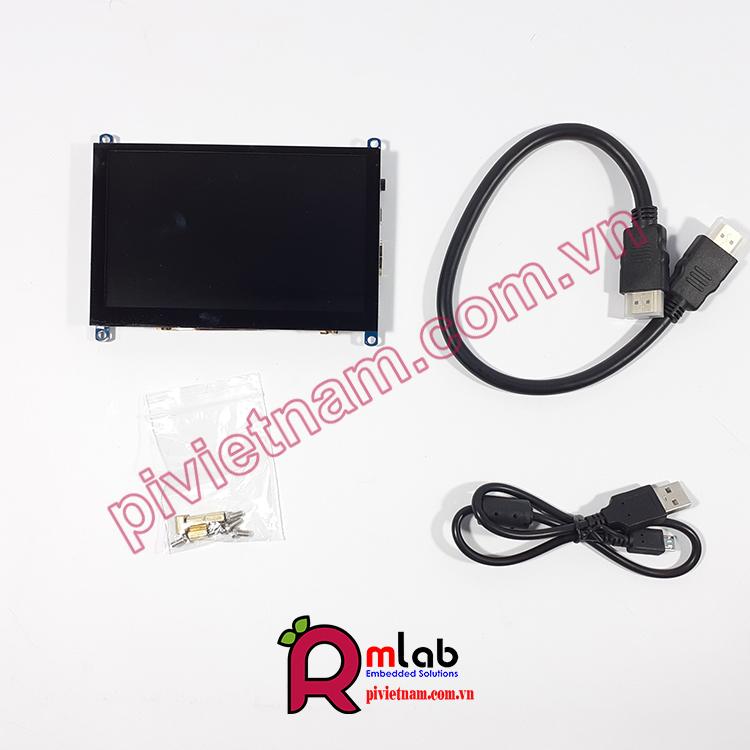

MỘT SỐ HÌNH ẢNH TRẢI NGHIỆM THỰC TẾ

man-hinh-lcd-5inch-front-hdmi-h-800x480-cam-ung-dien-dung-waveshare-pivietnam-com-vnman-hinh-lcd-5inch-back-hdmi-h-800x480-cam-ung-dien-dung-waveshare-pivietnam-com-vn

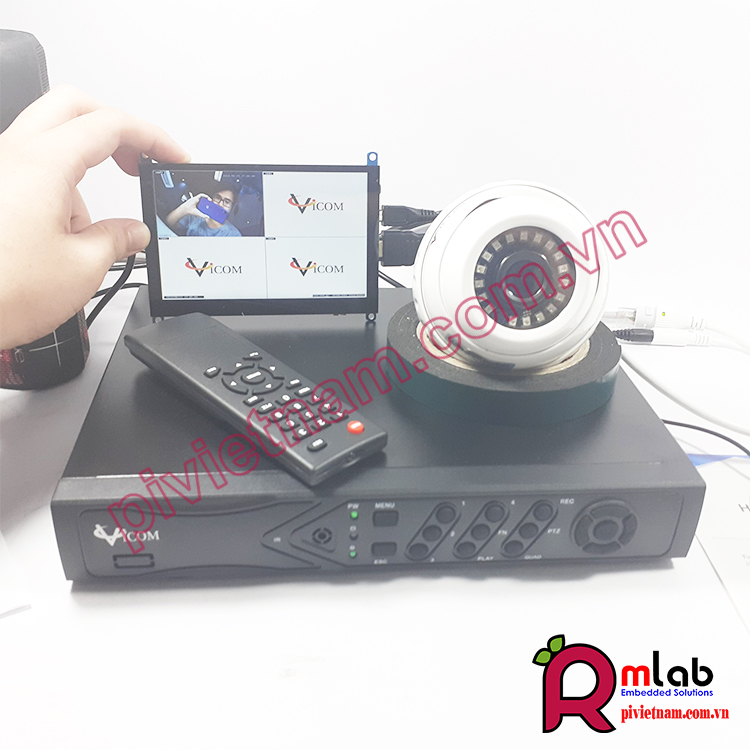

Sử dụng với đầu thu Camera

5inch(H)-pivietnam-com-vn-mlab-vn

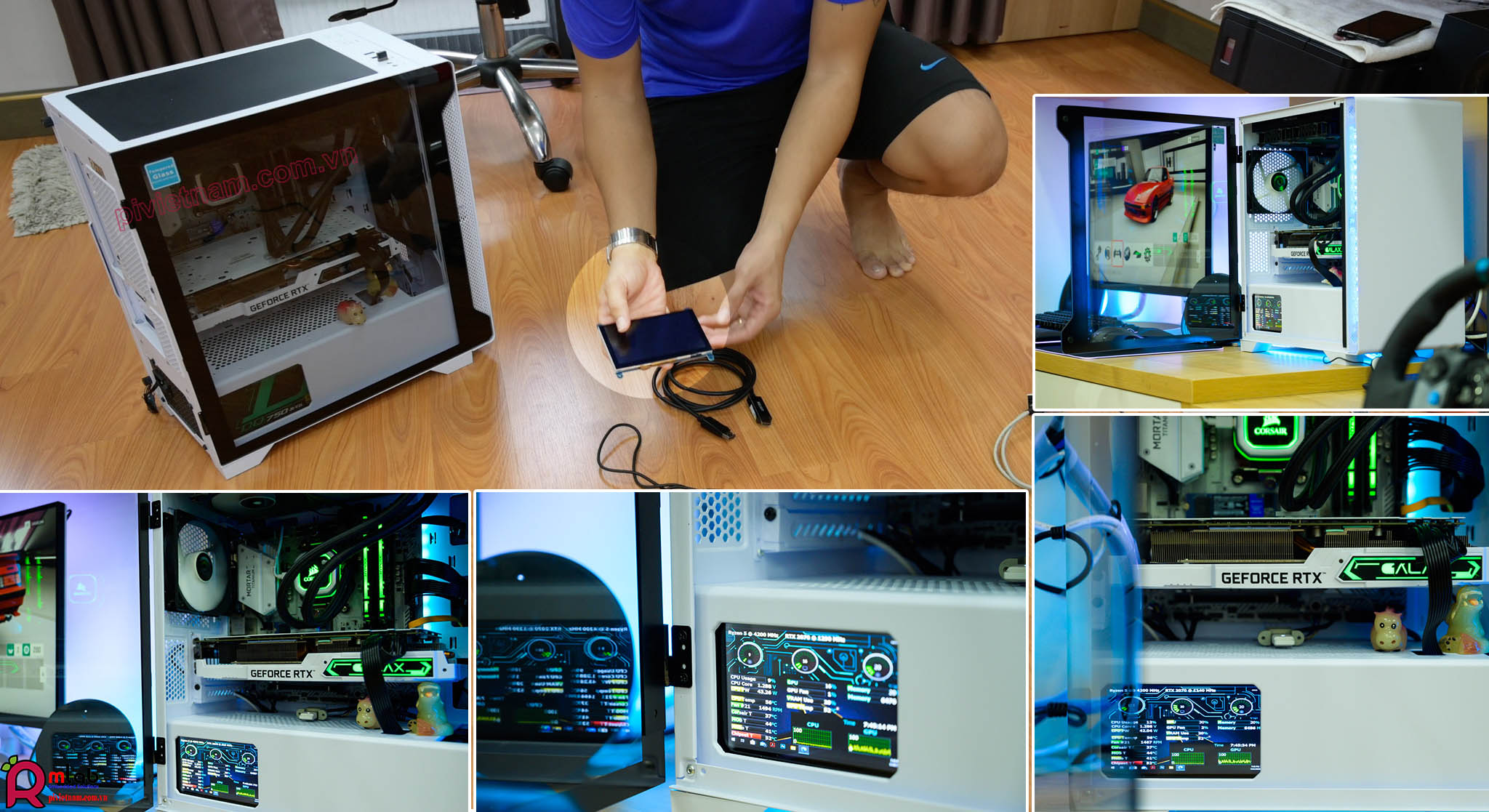

Độ thêm màn hình vào thùng máy để hiện thông số PC - Dễ làm và hiệu quả rất đẹp mắt

ĐẶC ĐIỂM, TÍNH NĂNG

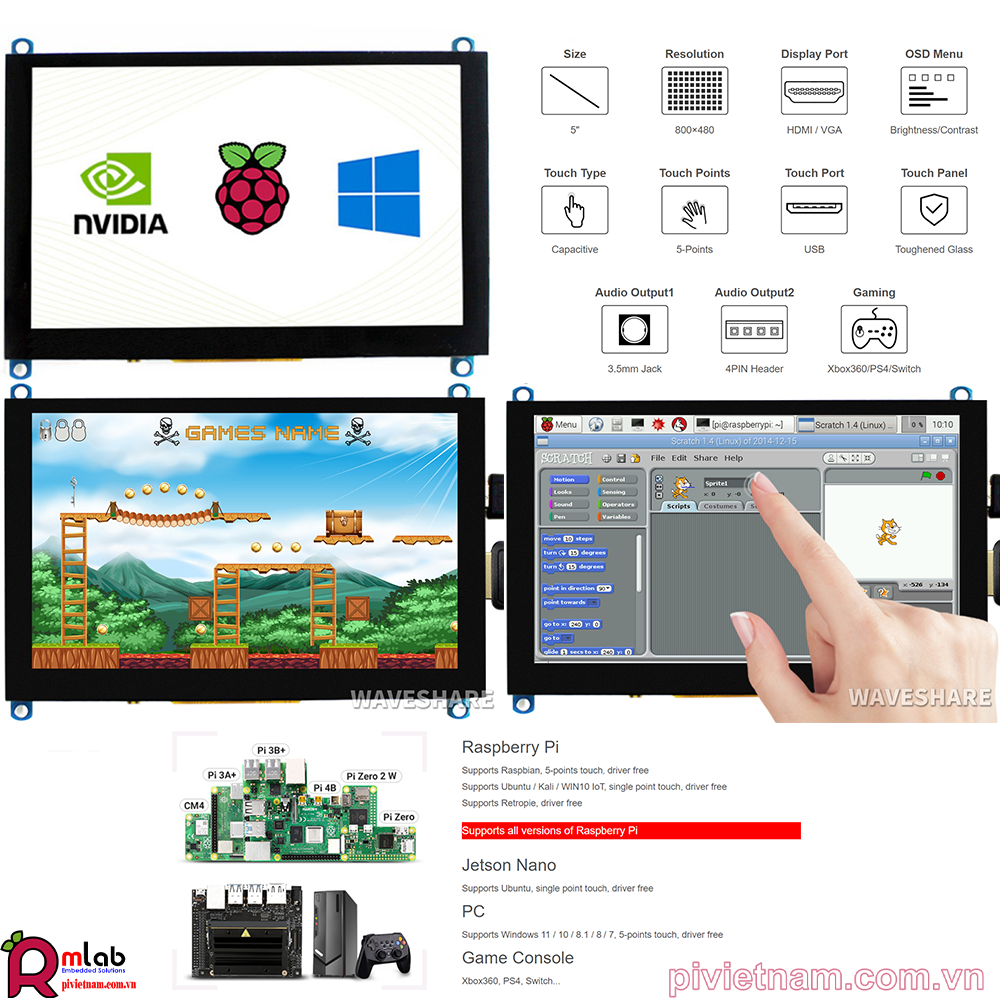

+ Màn hình 5inch , độ phân giải "hardware" là 800x480 , có thể setup độ phân giải bằng phần mềm lên tới 1920x1080.

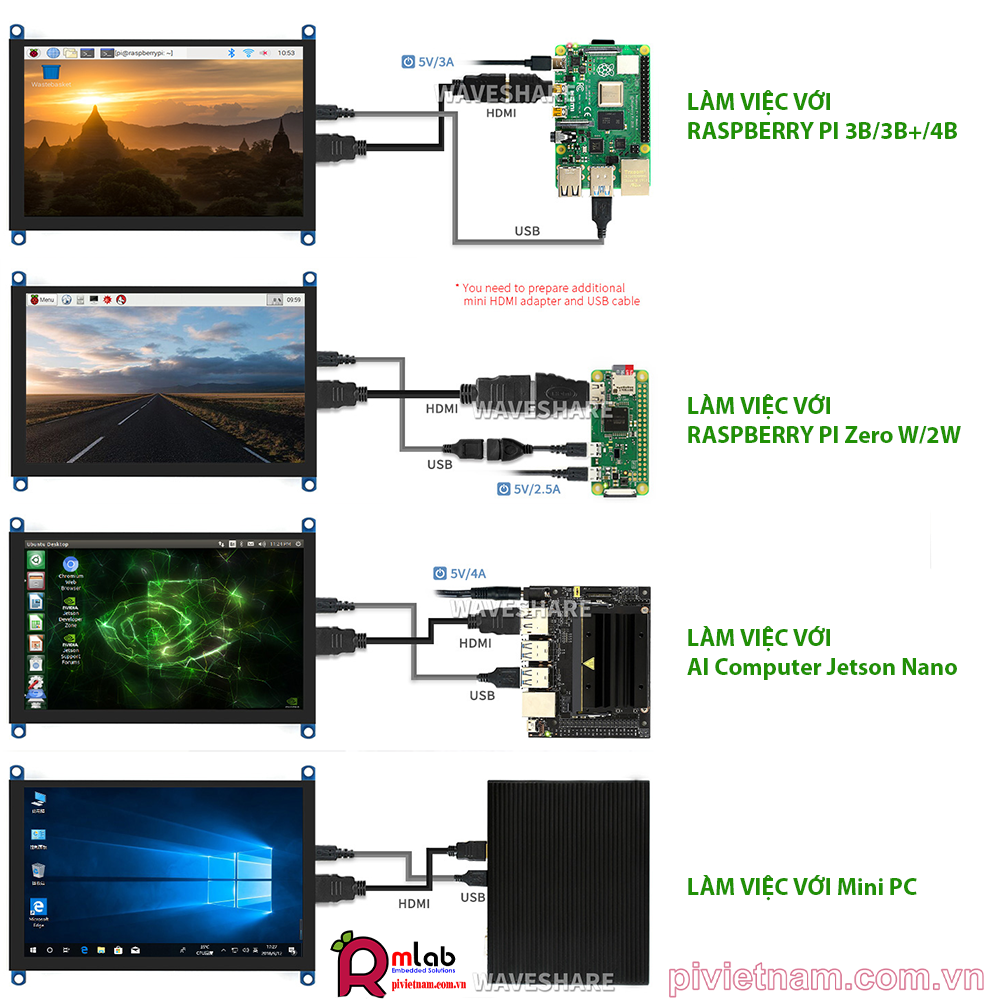

+ Hỗ trợ nhiều dòng máy tính mini khác nhau như Raspberry Pi , BB Black, Banana Pi và có thể kết nối như một màn hình máy tính thông thường.

Khi làm việc với Raspberry Pi , hỗ trợ Raspbian, Ubuntu, Win10 IoT, cảm ứng 1 chạm và driver free.

Khi làm việc như một màn hình máy tính thông thường, hỗ trợ Windows 10/8.1/8/7, five-points touch, and driver free.

+ Hỗ trợ các dòng máy chơi game như : Microsoft XBOX360, Sony PS4, Nintendo Switch,...

+ Có các phím chọn chức năng : độ sáng, màu sắc, ....

+ Có jack audio 3.5mm , hỗ trợ HDMI Audio Output (bạn hoàn toàn có thể kết nối HDMI lấy audio đầu vào, và kết nối jack 3.5mm với loa)

+ Hỗ trợ cable VGA đầu vào (các bạn dùng thêm dây cáp Mini HDMI Male to VGA Female (link))

+ Có thể sử dụng nguồn ngoài 5V/750~850mA cho màn hình, hoặc sử dụng nguồn từ dây microUSB cảm ứng.

Tổng dòng điện giới hạn thiết kế có thể cung cấp qua các cổng USB trên Raspberry Pi 3 là 1200mA, nếu các bạn có sử dụng thêm các thiết bị kết nối qua cổng USB của Raspberry Pi thì nên chú ý khi sử dụng cấp nguồn cho màn hình qua cổng USB của Pi, khi ấy có thể phải sử dụng thêm nguồn ngoài 5V/1A để cấp cho màn hình.

HƯỚNG DẪN SỬ DỤNG

1. Kết nối với Raspberry Pi

+ Cài đặt hệ điều hành cho Raspberry Pi

+ Cấu hình hiển thị cho màn hình bằng cách copy những dòng sau cho xuống dưới file config.txt (file config.txt trong thư mục boot):

# Setup cho man hinh LCD 5inch HDMI (H)
max_usb_current=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0
hdmi_drive=1

► Chú ý : Trường hợp bạn cần kết nối màn hình này với loa ngoài thì chúng ta cấu hình cho màn hình LCD 5inch HDMI(H) bằng cách copy những dòng sau :

# Setup cho man hinh LCD 5inch HDMI (H) voi Loa

max_usb_current=1
hdmi_group=2
hdmi_mode=87
hdmi_cvt 800 480 60 6 0 0 0

+ Kết nối dây HDMI từ cổng HDMI của màn hình tới Raspberry Pi.

+ Kết nối dây microUSB cảm ứng cho màn hình tới cổng USB của Raspberry Pi.

Tùy chọn - Cấp nguồn 5V/1A cho màn hình qua cổng microUSB DC. (tham khảo giải thích tại Mục 1 ở trên.)

+ Cắm thẻ nhớ vào Raspberry Pi và kết nối nguồn cho Raspberry Pi.

+ Nhấn vào nút Power cạnh bên màn hình để cho màn hình hiển thị. (nếu như thấy đèn nền màn hình không sáng)



2. Kết nối như 1 Màn hình máy tính thông thường

+ Các bạn có thể lựa chọn Kết nối qua cổng HDMI hoặc VGA trên màn hình với HDMI hoặc VGA trên PC.

(Sử dụng thêm dây cáp Mini HDMI Male to VGA Female (link) khi kết nối qua VGA)

+ Kết nối dây cảm ứng qua cổng USB của máy tính.

+ Nhấn nút Power cạnh bên màn hình để màn hình hiển thị. (nếu như thấy đèn nền màn hình không sáng)

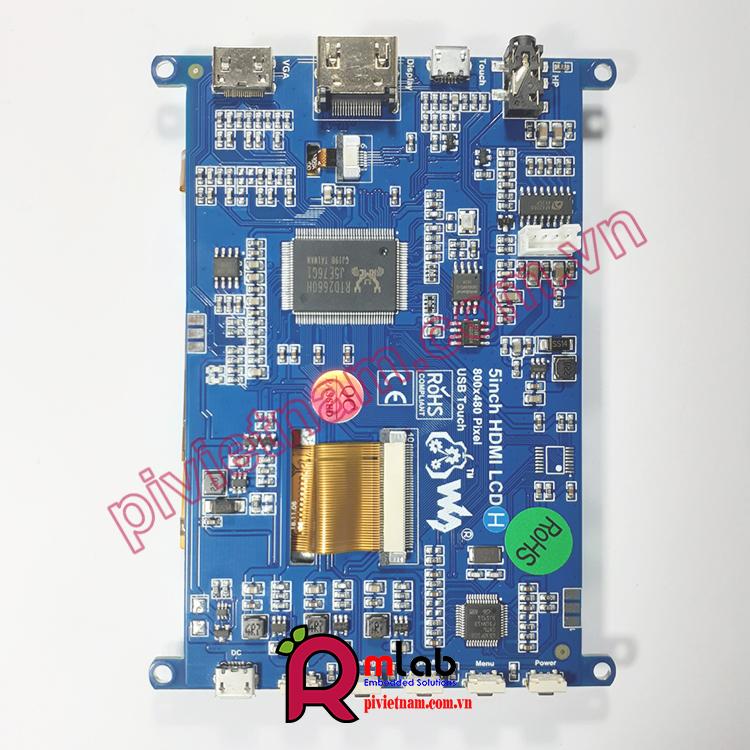

Power : Bật / Tắt cho màn hình hiển thị

Menu : Lựa chọn các thông số Độ sáng / Màu sắc,...

Up/Left : chuyển lựa chọn

Down/Right : chuyển lựa chọn

Exit : Thoát cài đặt các thông số

DC : Kết nối nguồn 5V/1A cho màn hình

HP : jack audio 3.5mm output

Touch : kết nối cable microUSB nhận cảm ứng

Display : HDMI input và nhận audio đầu vào qua HDMI

VGA : VGA input







KÍCH THƯỚC

5inch-HDMI-LCD-H-dimension

behind

TÀI LIỆU THAM KHẢO :

MLAB :  Liên hệ số HOT LINE để được hỗ trợ trực tiếp - Mr Thùy 0862.628.846

Hướng dẫn kỹ thuật của Waveshare : https://www.waveshare.com/wiki/5inch_HDMI_LCD_(H)
