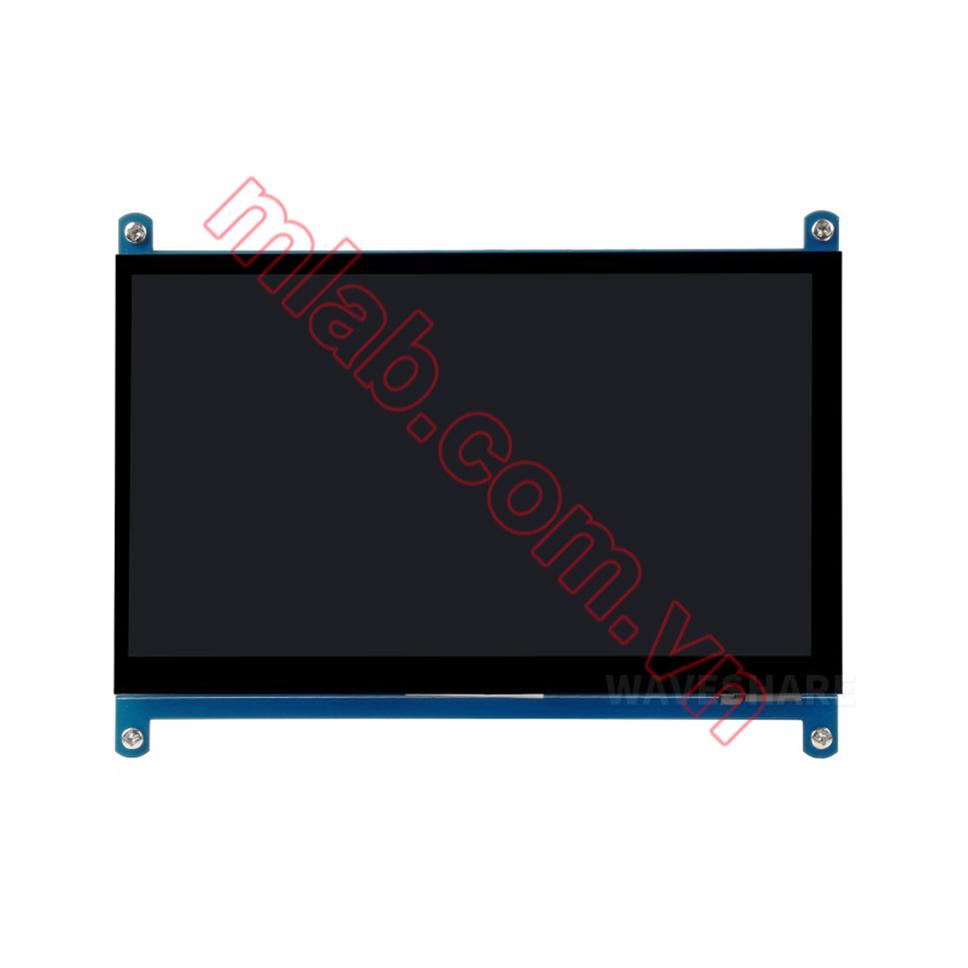

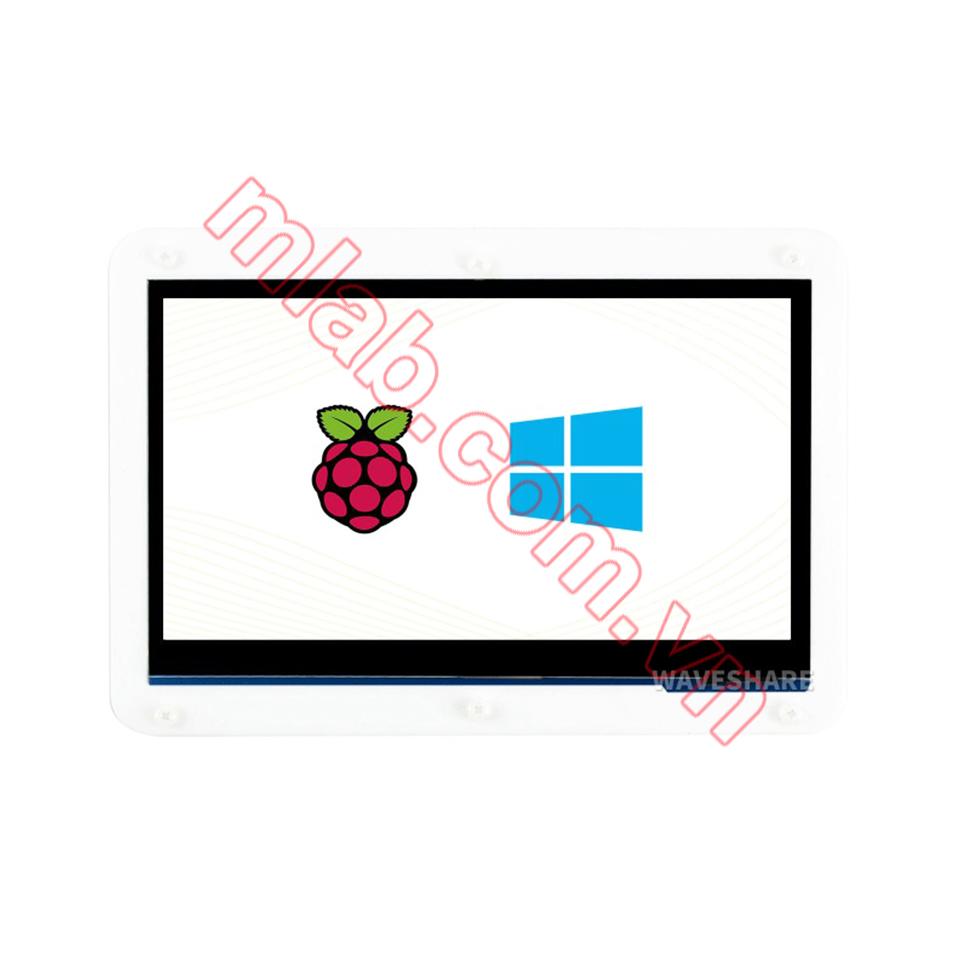

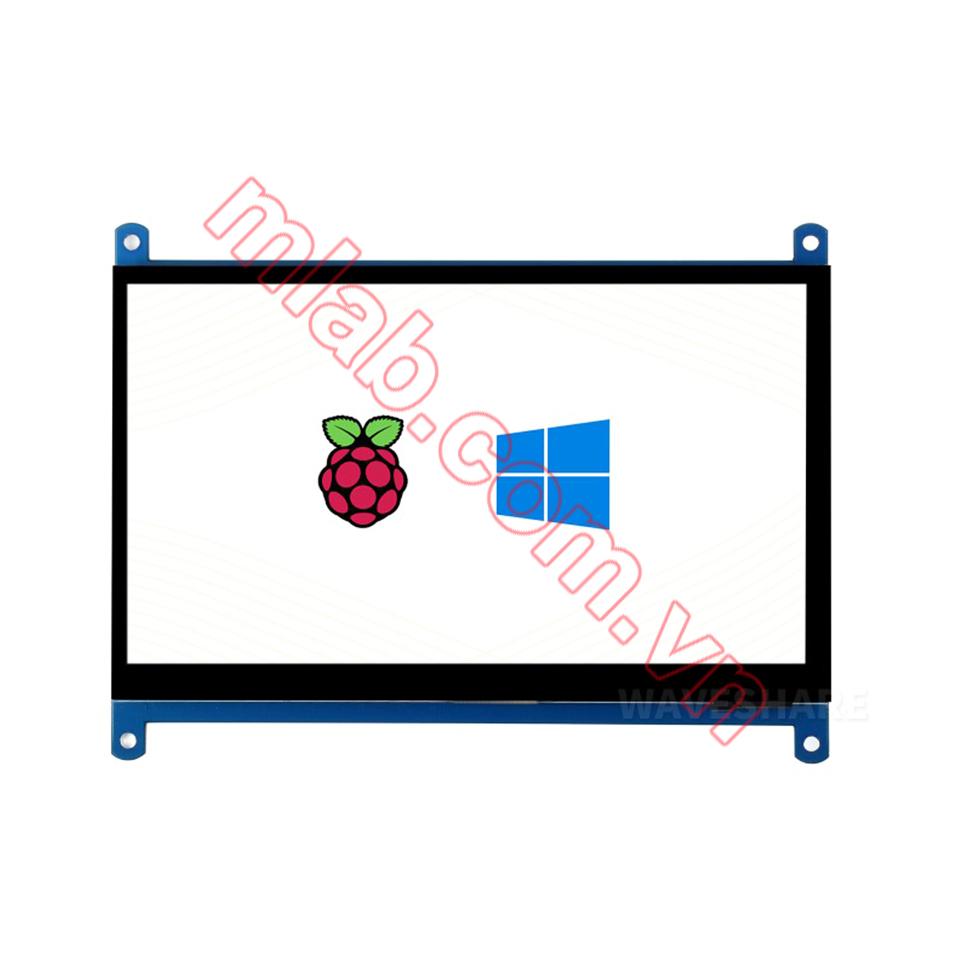

Màn hình LCD 7inch HDMI (C), 1024×600, IPS, cảm ứng điện dung Waveshare

Màn hình LCD 7inch HDMI (C), 1024×600, IPS, cảm ứng điện dung Waveshare (Bảo hành 1 năm)

  • E1-MH009
  • Waveshare
1,100,000 Giảm giá24 %
1,450,000 ₫

Sản phẩm nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật trong suốt quá trình sử dụng

Xuất hóa đơn VAT cho khách hàng, đơn vị có nhu cầu

Bảo hành 1 năm
  • Bảo hành 1 năm

Với Màn hình LCD HDMI 7inch type C có vỏ (LINK HERE), MLAB ưu đãi giảm giá cho khách hàng với giá gốc 1.450.000 VND

KHUYẾN MÃI CHỈ CÒN 1.348.000 VND


Hỗ trợ mua hàng : 02436.231.170 or 0984.058.846

Tư vấn kỹ thuật Raspberry Pi : 0862.628.846

Tư vấn kỹ thuật Module khác : 0866.828.846 or 0862.998.846



VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT  VÀ ĐẶT HÀNG TRỰC TIẾP






 GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM




Màn Hình Cảm Ứng HDMI 7 " (C)

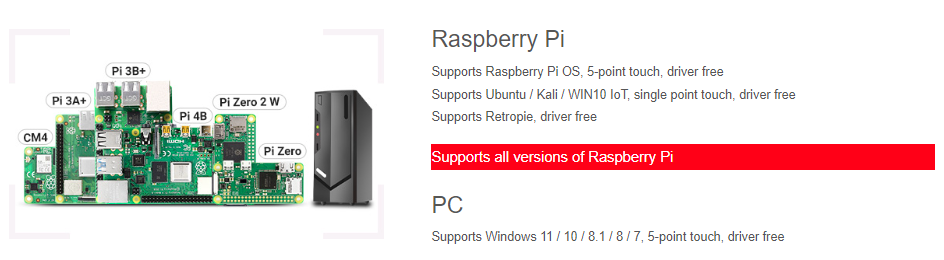

Các Thiết Bị Hỗ Trợ





Kết Nối Với Raspberry Pi 4



Kết Nối Với Raspberry Pi 3B +



Kết Nối Với Raspberry Pi Zero W



Kết Nối Với PC Mini



IPS Panel

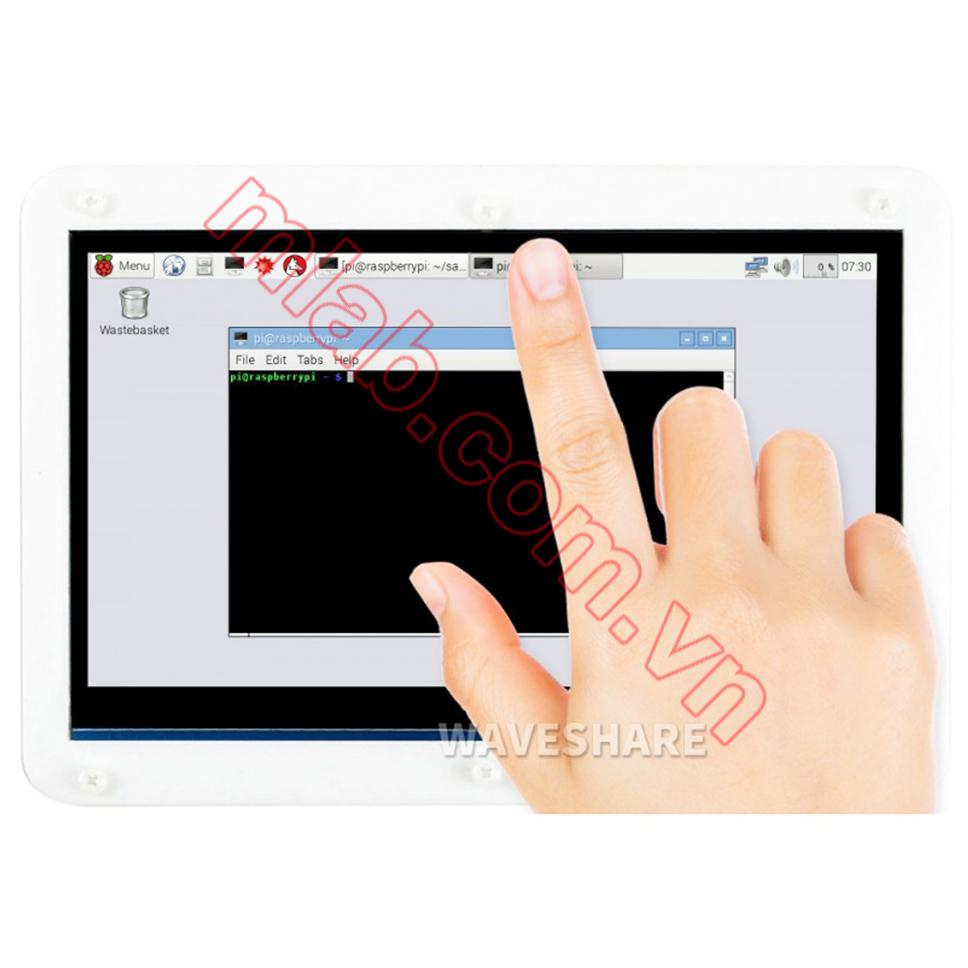

Touch Control

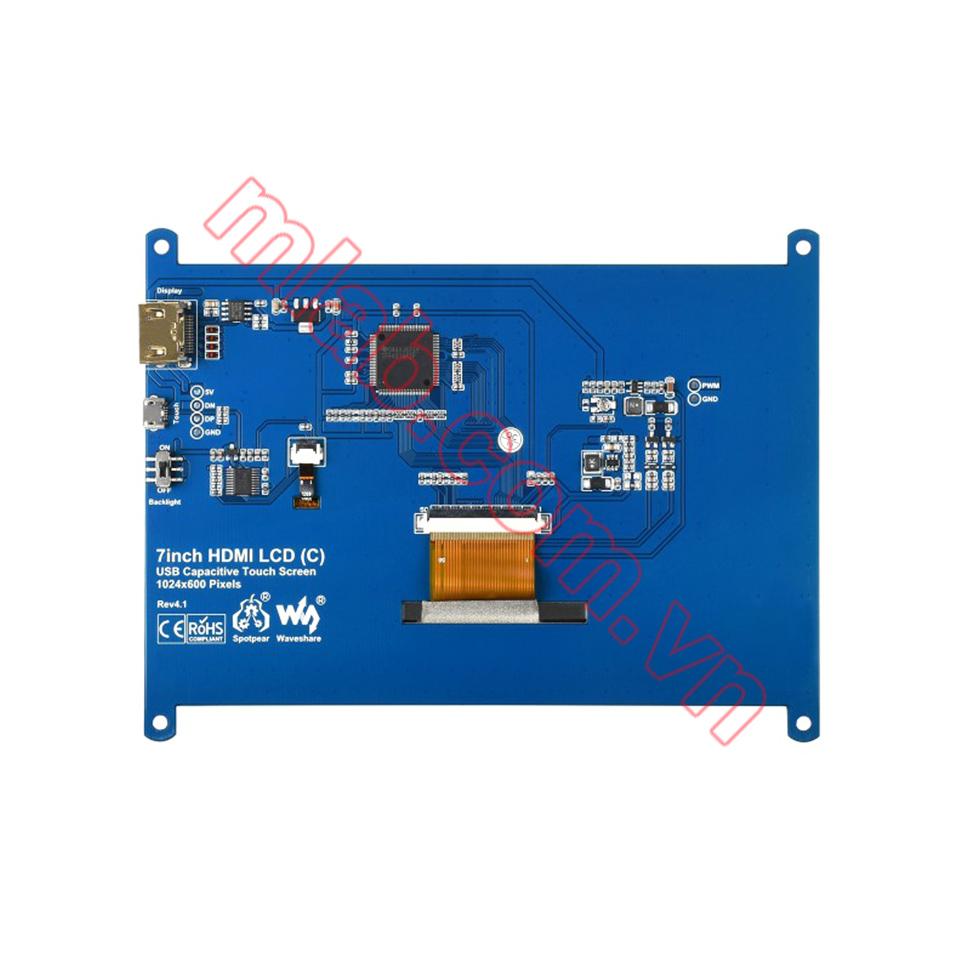

Cấu tạo chi tiết




1. Thiết kế chống nhiễu cáp LCD FFC, ổn định hơn cho ứng dụng công nghiệp

2. Thiết bị bảo vệ EMI và ESD, tuân thủ chứng nhận CE

3. Điều chỉnh điện áp VCOM để tối ưu hóa hiệu ứng hiển thị

4. Giao thức USB, chuyển đổi tín hiệu cảm ứng thành cảm ứng đa điểm để điều khiển cảm ứng đa điểm mượt mà

5. USB và đầu vào nguồn, giao diện USB đột phá, dễ dàng kết nối nguồn điện bên ngoài

6. Miếng đệm điều chỉnh đèn nền cho đầu vào tín hiệu PWM, để kiểm soát độ sáng của đèn nền, tăng tuổi thọ của màn hình

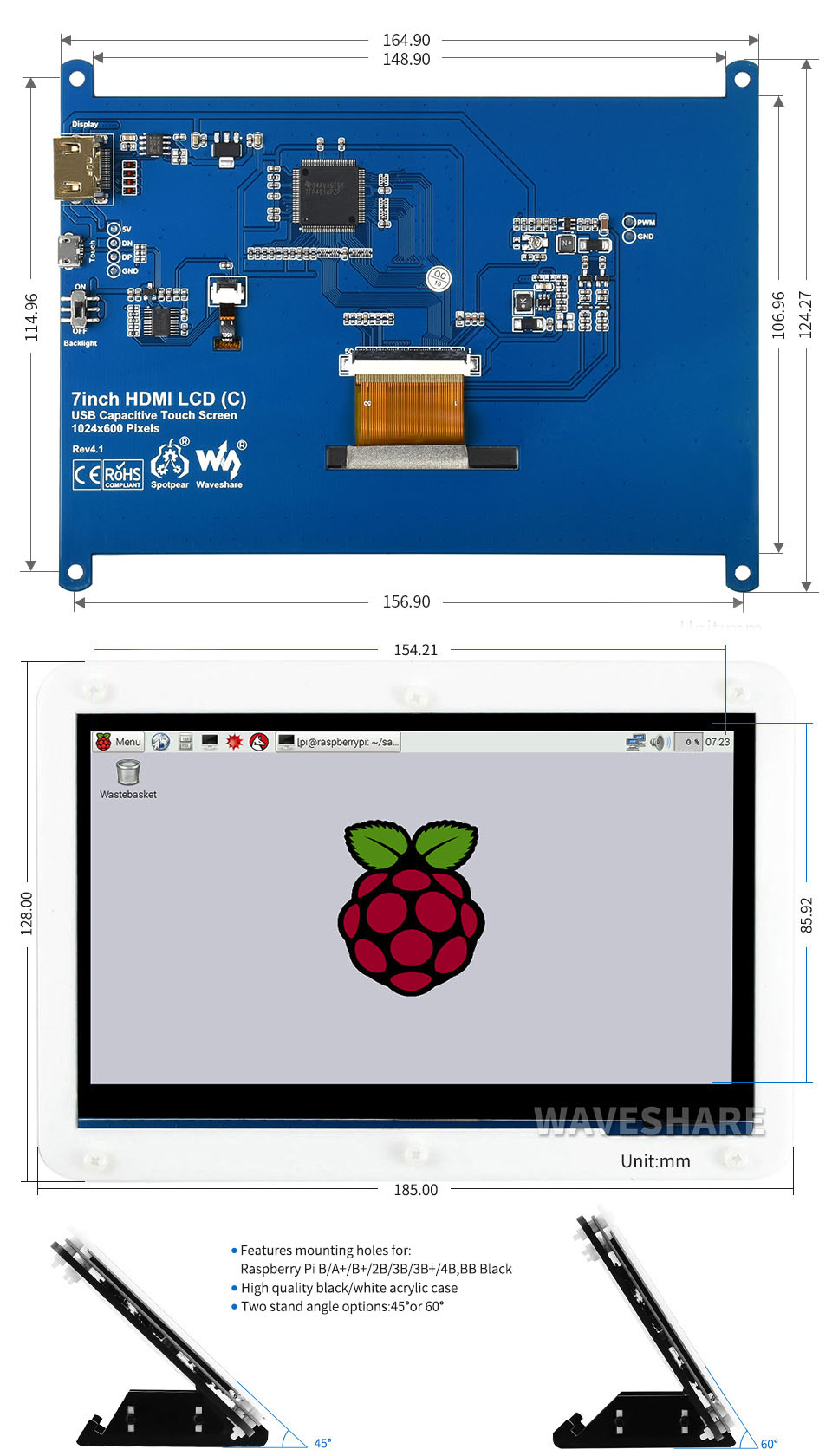

Hình dáng và Kích thước

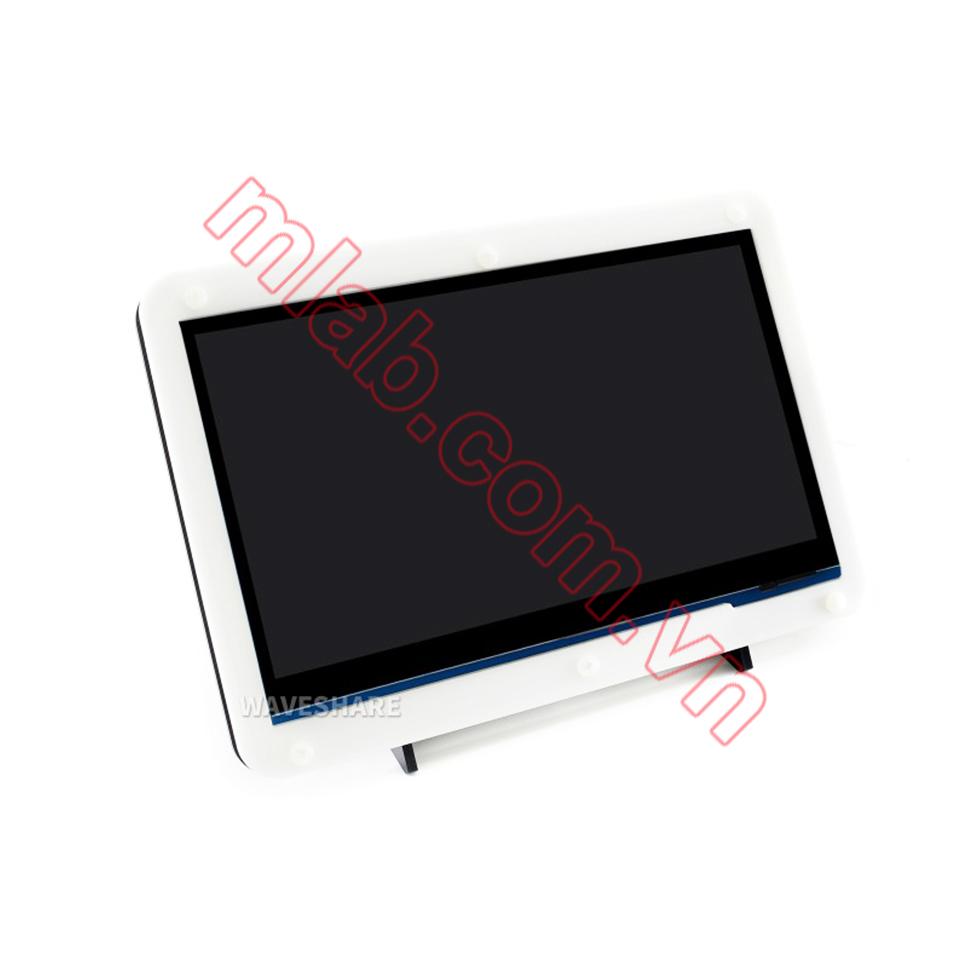

(Sản phẩm được đi kèm với kệ để màn hình)


HƯỚNG DẪN CẤU HÌNH SỬ DỤNG 7inch HDMI LCD (C)


Khi làm việc như màn hình máy tính, ta chỉ cần kết nối phần cứng. Nhưng khi làm việc với các Mini-PC(Raspberry Pi,Banana Pi, BB Black…). Ta cần thêm một chút thao tác nữa. Đầu tiên bạn vẫn cài đặt hệ điều hành bình thường( Các OS như: Raspbian, Ubuntu MATE, Runeaudio, OMSC,... Riêng trên hệ điều hành OpenELEC không hỗ trợ cảm ứng nên nếu bạn cần cảm ứng thì không nên cài hệ điều hành này). Sau khi cài xong OS trên SD card, bạn mở thẻ. Ngay trên thư mục nền, tìm file config.txt, mở lên và dán dòng lênh sau:

hdmi_drive=1

max_usb_current=1

hdmi_group=2

hdmi_mode=87

hdmi_cvt 1024 600 60 6 0 0 0

Tiếp đến, lưu lại và khởi động.(Đến bước này các bạn cài OSMC cần lưu ý là hệ điều hành này cài đặt nó sẽ reset lại file config.txt vậy nên bạn cần tháo thẻ nhớ ra và dán lại những dòng lệnh trên 1 lần nữa)

Vậy là xong. Nếu cần sử giúp đỡ bạn có thể liên hệ với Mlab hoặc đến ngay cửa hàng.

Cách lắp màn hình với khung và giá đỡhttp://www.waveshare.com/wiki/File:7inch-HDMI-LCD-Bicolor-case-assemble.jpg

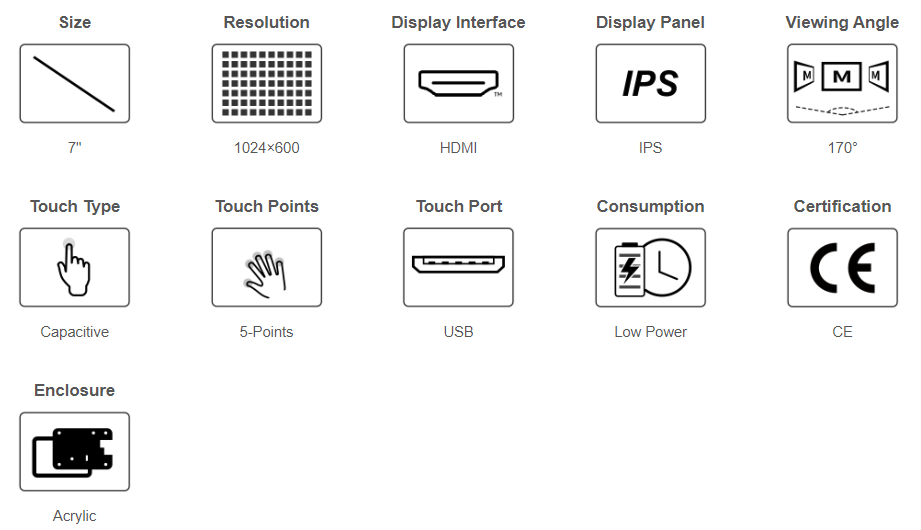

Đặc điểm, tính năng


+ Hỗ trợ nhiều hệ điều hành

+ Độ phân giải cao 1024×600

+ Công nghệ màn hình IPS screen, góc nhìn rộng hơn, hiển thị nhiều hơn

+ Giao thức chuẩn HID, dễ dàng tích hợp vào hệ thống của bạn

+ Màn hình sử dụng cảm ứng điện dung Capacitive touch control

+ Hỗ trợ sử dụng trên Raspberry Pi,

+ Hỗ trợ trên Banana Pi / Banana Pro, với hệ điều hành Lubuntu, Raspbian. Hỗ trợ trên BB Black với Angstrom image. Hỗ trợ BB Black với Angstrom image.

+ Đới với mini-PCs khác, người dùng không được hỗ trợ trình điều khiển (driver).

+ 7inch HDMI LCD có thể làm việc như một màn hình máy tính với kết nối HDMI.

+ Giao tiếp HDMI cho hiển thị giao tiếp USB cho cảm ứng.

+ Màn hình có nút Back light điều chỉnh On/Off.

+ Trên Raspberry Pi, hỗ trợ Raspbian, Ubuntu, cảm ứng đơn điểm và không cần cài đặt driver

+ Khi làm việc như màn hình máy tính, hỗ trợ Windows 10/8.1/8/7, tối đa 5 điểm cảm ứng và không cần cài đặt trình điều khiển

LƯU Ý : Màn hình này chưa hỗ trợ cho một số dòng card đồ họa rời dùng với PC


Hỗ trợ Mini - PC


Mini PC

Driver


Raspberry Pi B

Raspbian

Raspbian

Raspberry Pi A+

Raspbian

Raspbian

Raspberry Pi B+

Raspbian

Raspbian

Raspberry Pi 2 Model B

Raspbian

Raspbian, Ubuntu

Raspberry Pi 3 Model B

Raspbian

Raspbian, Ubuntu

Banana Pi

-

Raspbian, Lubuntu

Banana Pro

-

Raspbian, Lubuntu

BB Black

-

Angstrom



       Sản phẩm có thể kết nối với PC, Laptop có cài đặt hệ điều hành Window, Ubuntu.




Tài liệu tham khảo


Wiki: www.waveshare.com/wiki/7inch_HDMI_LCD_(C)
