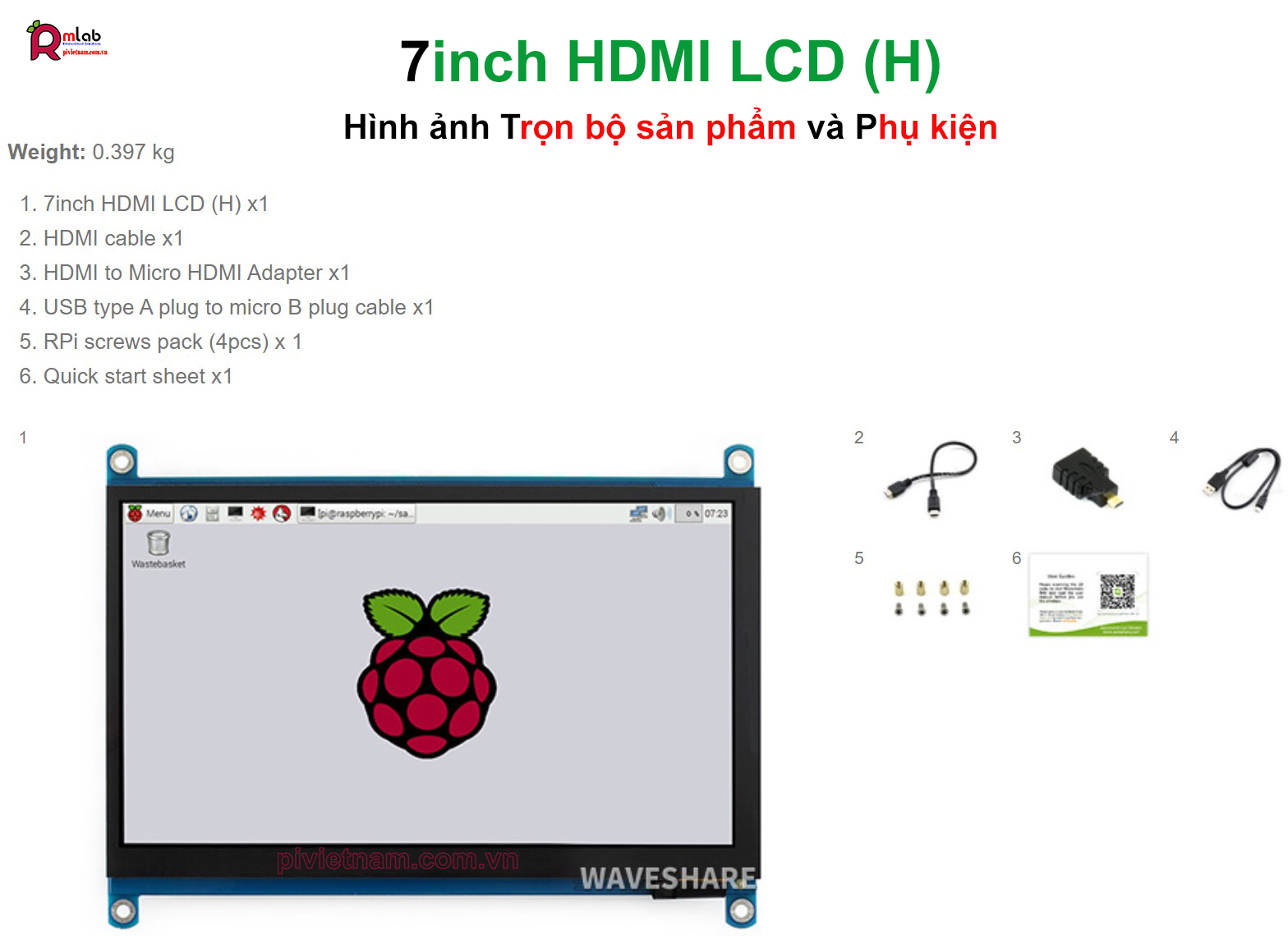

7" HDMI Touch Display

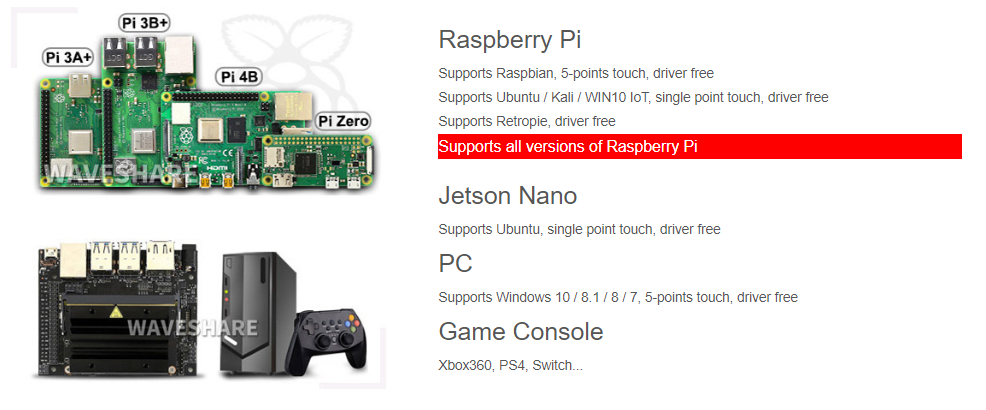

HỖ TRỢ CÁC THIẾT BỊ VÀ HỆ THỐNG

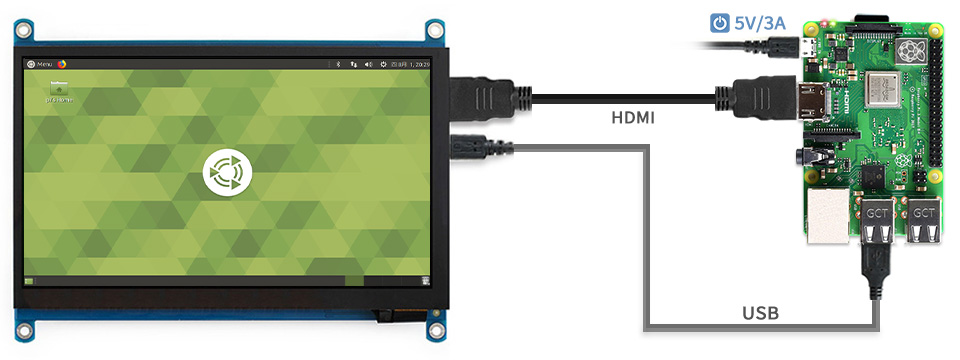

LÀM VIỆC VỚI RASPBERRY PI 4

LÀM VIỆC VỚI RASPBERRY PI 3B+

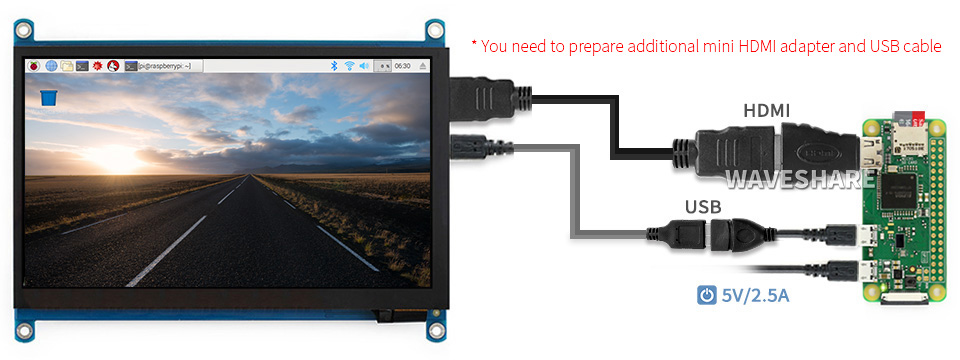

LÀM VIỆC VỚI RASPBERRY PI ZERO W

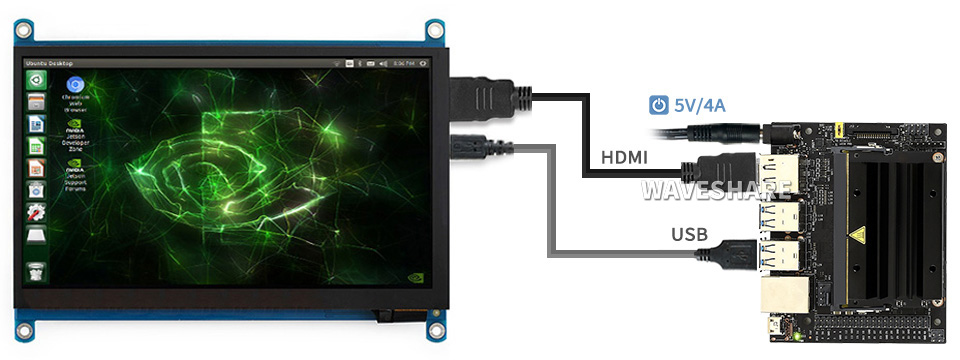

LÀM VIỆC VỚI AI COMPUTER NVIDIA JETSON NANO

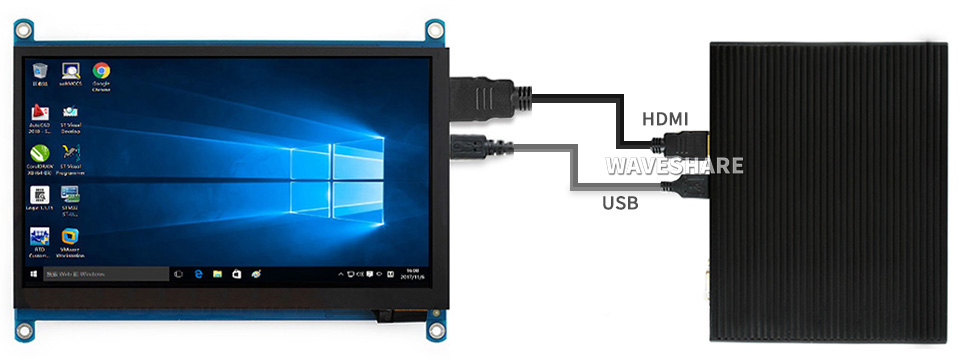

LÀM VIỆC VỚI MINI PC

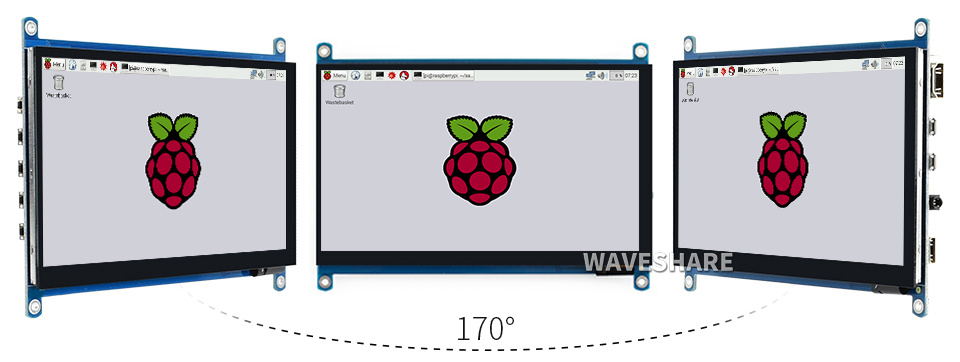

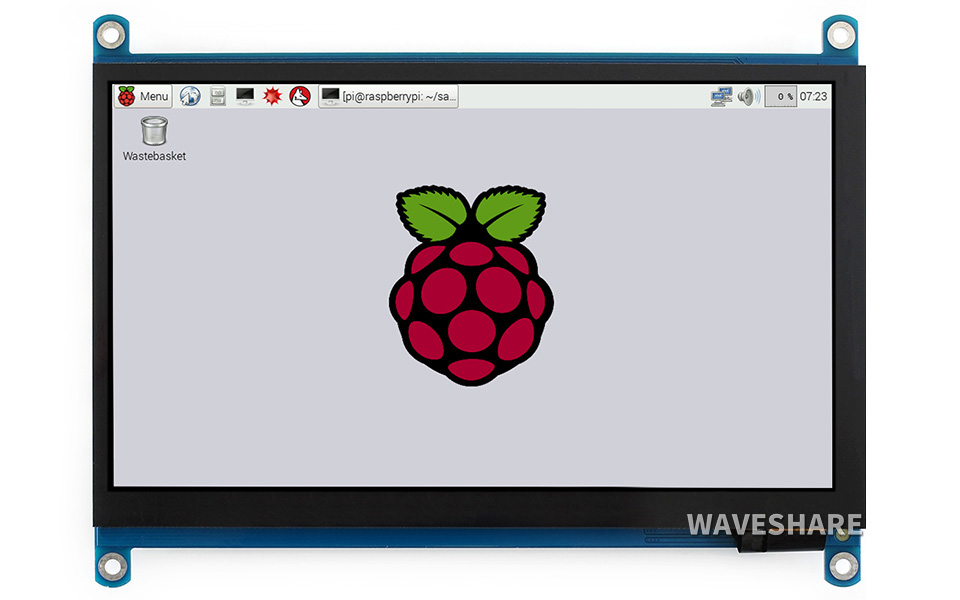

IPS Panel

TOUCH CONTROL

ENJOY GAMING

* audio output via earphone/speaker port.

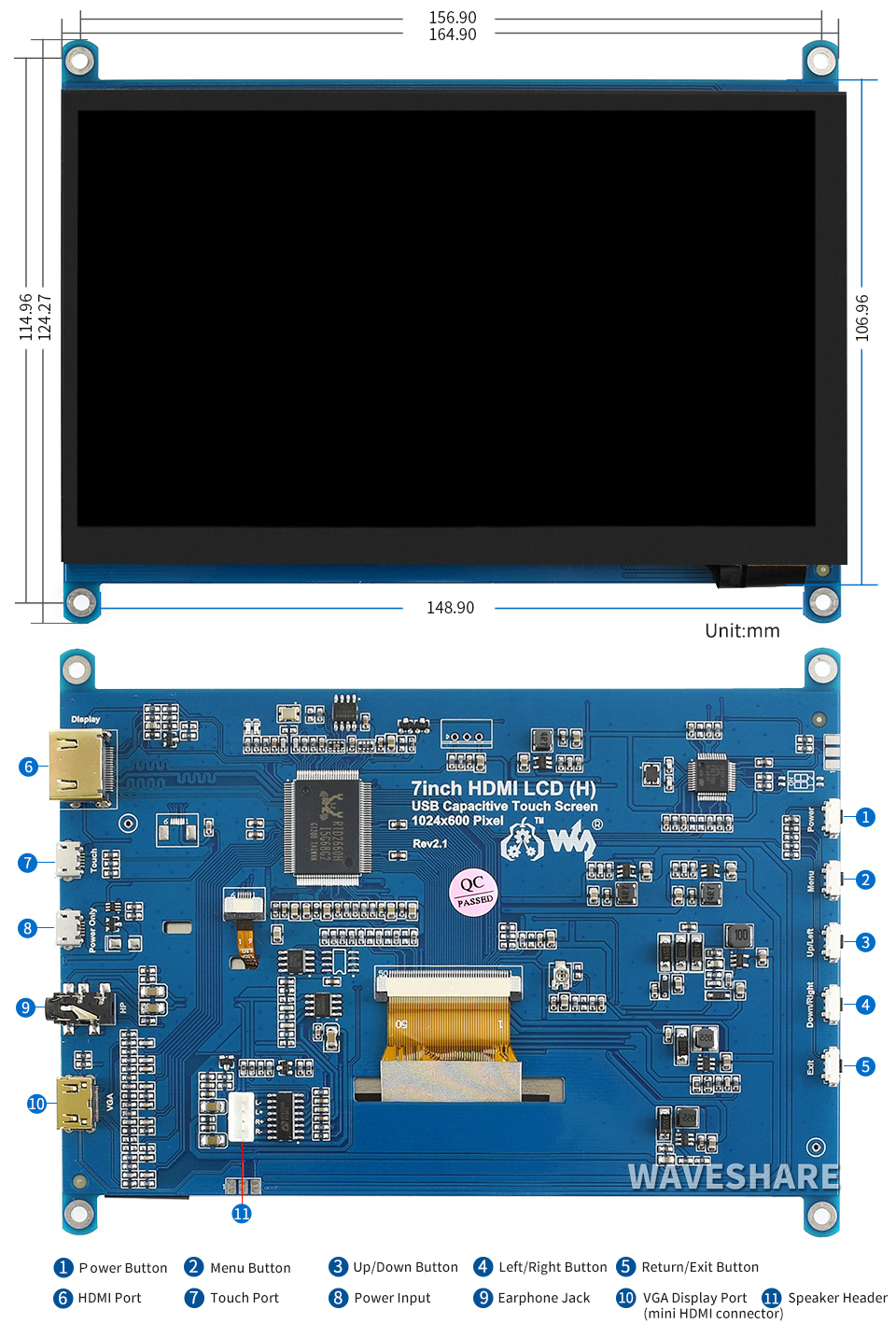

CẤU TẠO CHI TIẾT

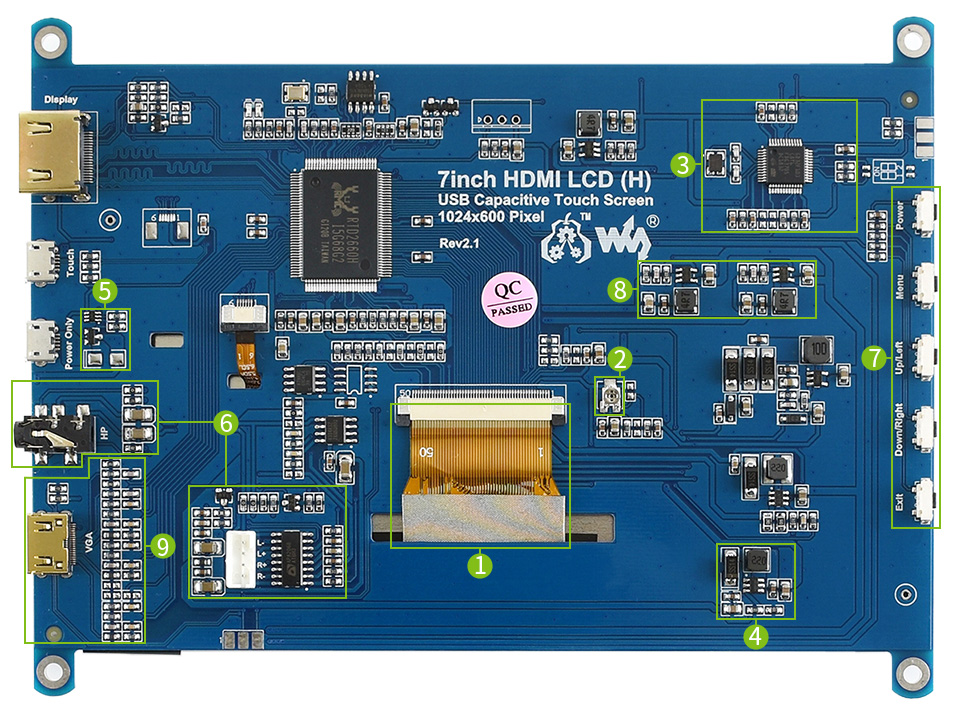

1. Thiết kế chống nhiễu cáp LCD FFC, ổn định hơn cho ứng dụng công nghiệp

2. Điều chỉnh điện áp VCOM để tối ưu hóa hiệu ứng hiển thị

3. Giao thức USB, chuyển đổi tín hiệu cảm ứng thành cảm ứng đa điểm tiêu chuẩn để điều khiển cảm ứng đa điểm mượt mà

4. Nguồn USB phạm vi rộng 4 ~ 5,5V, để tránh hiện tượng nhấp nháy hoặc lỗi cảm ứng gây ra bởi điện áp USB thấp

5. Mạch cách ly một chiều. Khi được cấp nguồn từ cổng Touch, điện áp 5V từ cổng Touch sẽ cung cấp nguồn cho cả chức năng cảm ứng và mạch hiển thị. Khi được cấp nguồn từ cổng Power Only, cổng Touch sẽ cung cấp nguồn điện cho chức năng cảm ứng và mạch còn lại sẽ được cấp nguồn qua cổng Power Only. Hai đầu vào nguồn được cách ly hoàn toàn để ngăn chặn mọi sự cố.

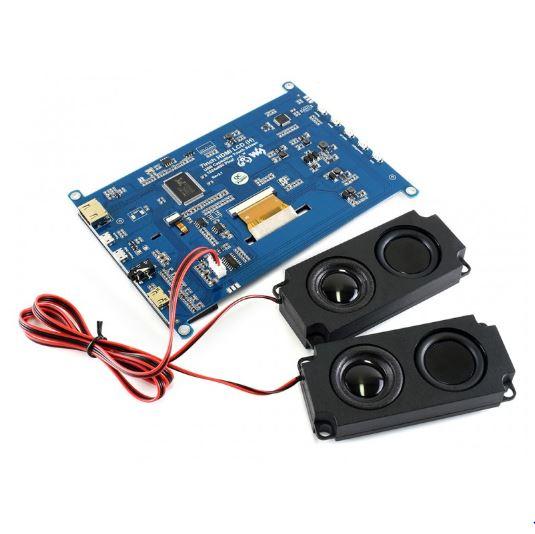

6. Hai đầu ra âm thanh cho tai nghe và loa, mỗi rãnh loa hỗ trợ mạch PA 2,6W

7. Các nút cấu hình menu OSD để điều chỉnh đèn nền và màu hiển thị

8. Mạch điều khiển LCD DC-DC, hệ thống sưởi thấp khi hoạt động lâu dài

9. Cổng VGA để hỗ trợ các thiết bị VGA

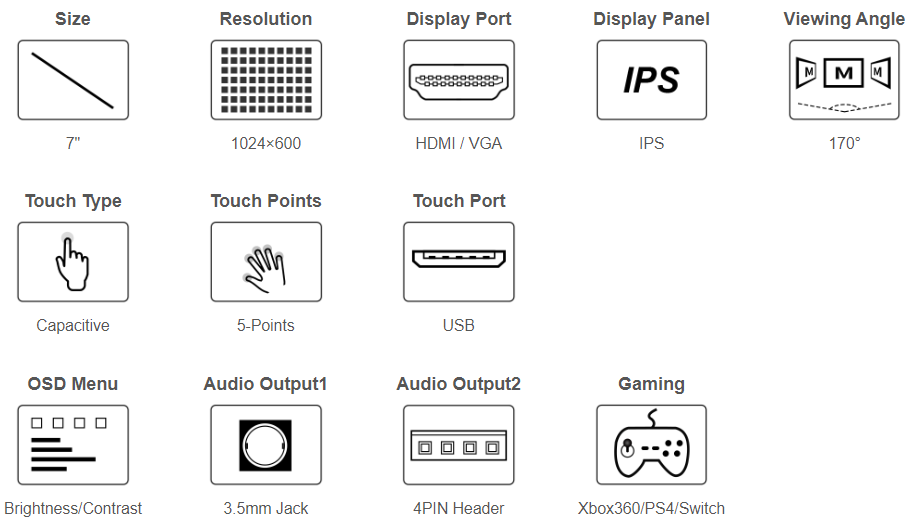

ĐẶC ĐIỂM, TÍNH NĂNG

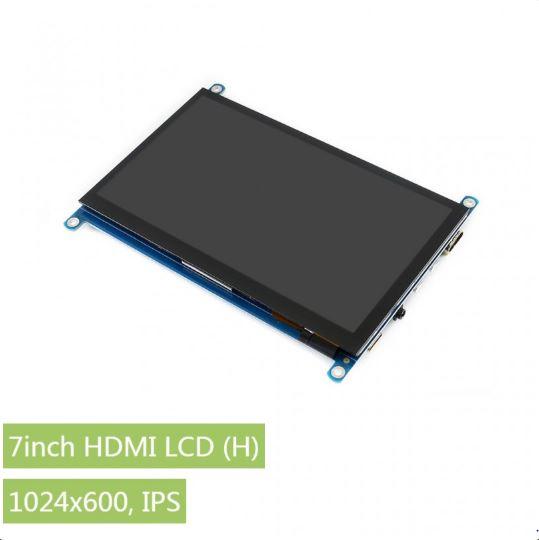

+ Màn hình 7inch , công nghệ màn hình IPS, độ phân giải "hardware" là 1024x600 , có thể setup độ phân giải bằng phần mềm lên tới 1920x1080.

+ Hỗ trợ nhiều dòng máy tính mini khác nhau như Raspberry Pi , LattePanda, BB Black, Banana Pi và có thể kết nối như một màn hình máy tính thông thường.

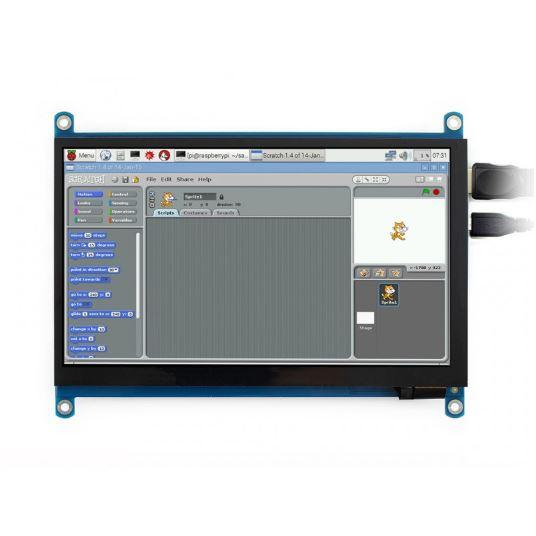

- Khi làm việc với Raspberry Pi , hỗ trợ Raspbian, Ubuntu, Win10 IoT, cảm ứng 1 chạm và driver free.

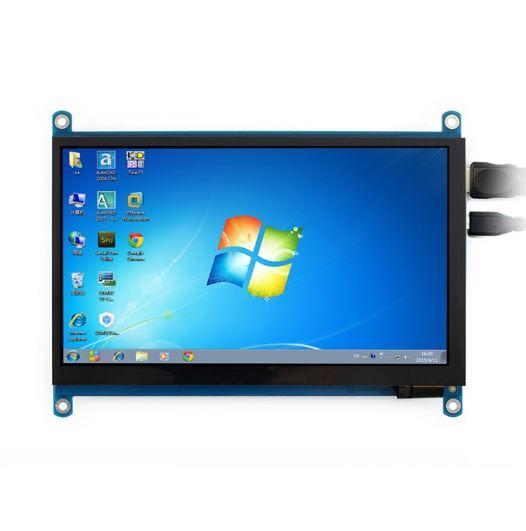

- Khi làm việc như một màn hình máy tính thông thường, hỗ trợ Windows 10/8.1/8/7, five-points touch, and driver free.

+ Có các phím chọn chức năng : độ sáng, màu sắc, ....

+ Có jack audio 3.5mm , hỗ trợ HDMI Audio Output (bạn hoàn toàn có thể kết nối HDMI lấy audio đầu vào, và kết nối jack 3.5mm với loa)

+ Hỗ trợ cable VGA đầu vào (các bạn dùng thêm dây cáp Mini HDMI Male to VGA Female (link))

+ Có thể sử dụng nguồn ngoài 5V/750~850mA cho màn hình, hoặc sử dụng nguồn từ dây microUSB cảm ứng.

Tổng dòng điện giới hạn thiết kế có thể cung cấp qua các cổng USB trên Raspberry Pi 3 là 1200mA, nếu các bạn có sử dụng thêm các thiết bị kết nối qua cổng USB của Raspberry Pi thì nên chú ý khi sử dụng cấp nguồn cho màn hình qua cổng USB của Pi, khi ấy có thể phải sử dụng thêm nguồn ngoài 5V/1A để cấp cho màn hình.

HƯỚNG DẪN SỬ DỤNG

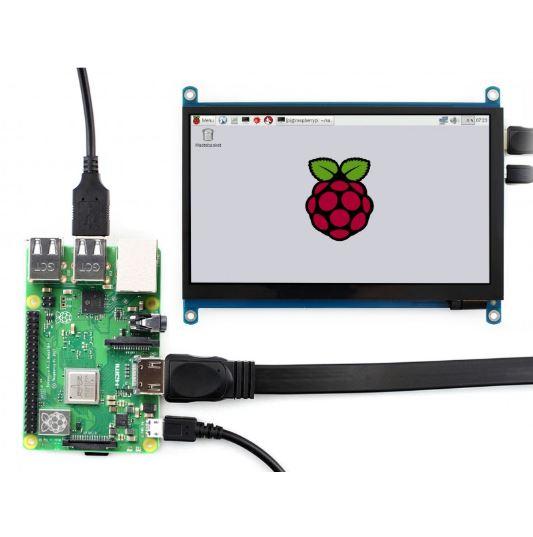

1. Kết nối với Raspberry Pi

+ Cài đặt hệ điều hành cho Raspberry Pi

+ Cấu hình hiển thị cho màn hình bằng cách copy những dòng sau cho xuống dưới file config.txt (file config.txt trong thư mục boot):

# Setup cho man hinh LCD 7inch HDMI (H)
max_usb_current=1
hdmi_force_hotplug=1
config_hdmi_boost=10
hdmi_group=2
hdmi_mode=87
hdmi_cvt 1024 600 60 6 0 0 0

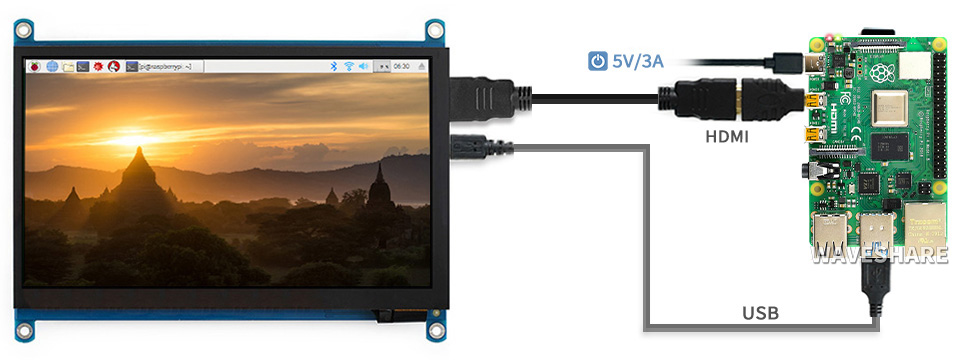

+ Kết nối dây HDMI từ cổng HDMI của màn hình tới Raspberry Pi.

+ Kết nối dây microUSB cảm ứng cho màn hình tới cổng USB của Raspberry Pi.

+ Tùy chọn - Cấp nguồn 5V/1A cho màn hình qua cổng microUSB DC. (tham khảo giải thích tại Mục 1 ở trên.)

+ Cắm thẻ nhớ vào Raspberry Pi và kết nối nguồn cho Raspberry Pi.

+ Nhấn vào nút Power cạnh bên màn hình để cho màn hình hiển thị.

(Các thao tác hướng dẫn các bạn xem thêm tại video (link) )

2. Kết nối như 1 màn hình máy tính thông thường

+ Các bạn có thể lựa chọn Kết nối qua cổng HDMI hoặc VGA trên màn hình với HDMI hoặc VGA trên PC.

(Sử dụng thêm dây cáp Mini HDMI Male to VGA Female (link) khi kết nối qua VGA)

+ Kết nối dây cảm ứng qua cổng USB của máy tính.

+ Nhấn nút Power cạnh bên màn hình để màn hình hiển thị.

(Các thao tác hướng dẫn các bạn xem thêm tại video : (link))

HÌNH DÁNG VÀ KÍCH THƯỚC

TÀI LIỆU THAM KHẢO

Hướng dẫn kỹ thuật của PIVIETNAM : Các thao tác hướng dẫn các bạn xem thêm tại video : (link)

Hướng dẫn kỹ thuật của Waveshare : Wiki: www.waveshare.com/wiki/7inch_HDMI_LCD_(H)
