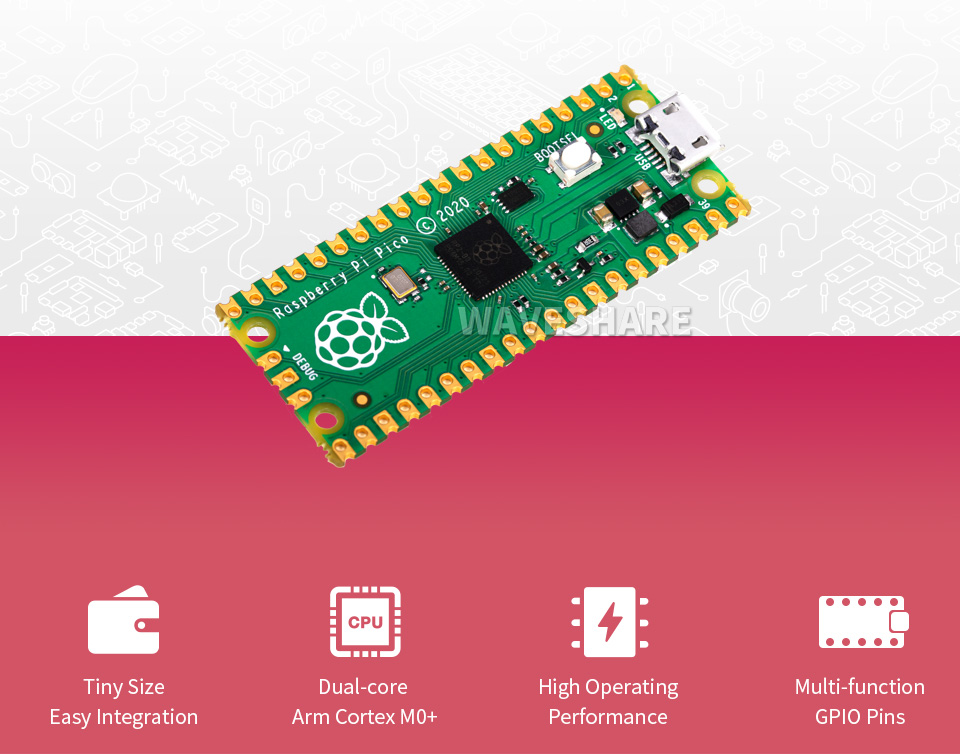

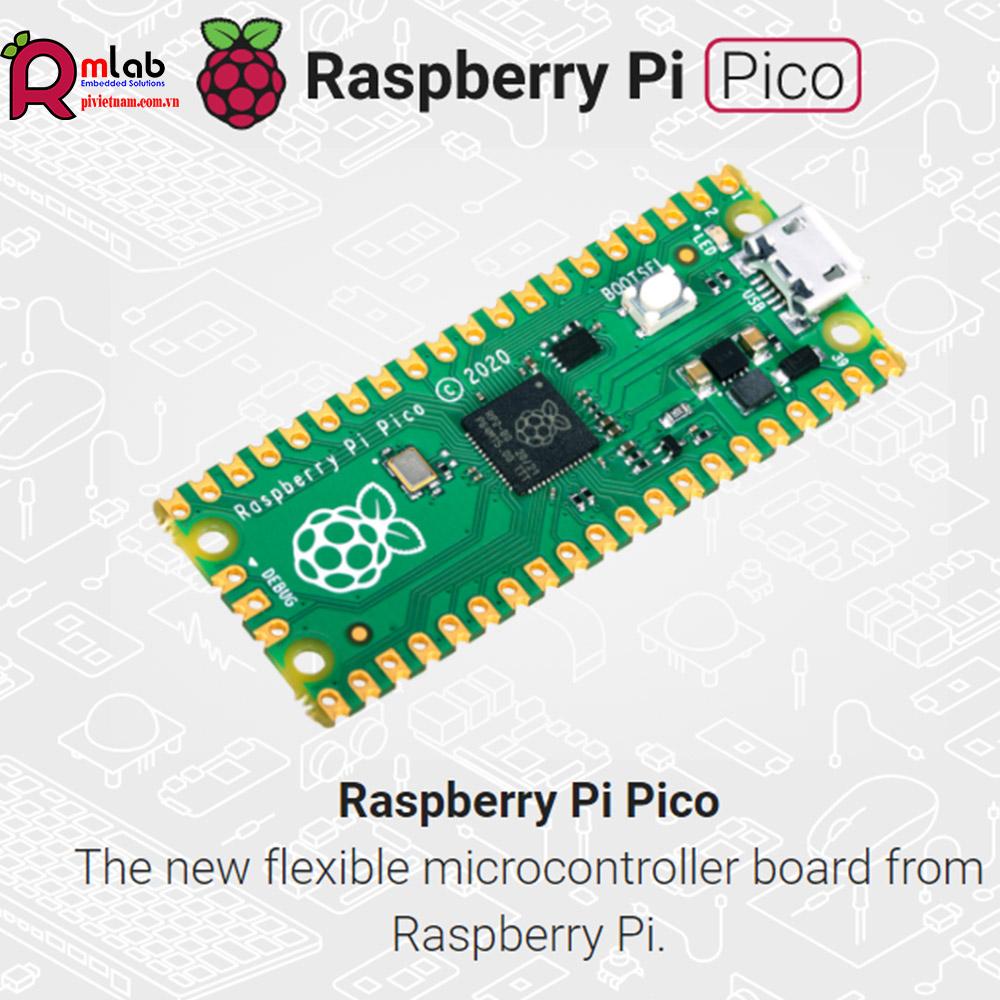

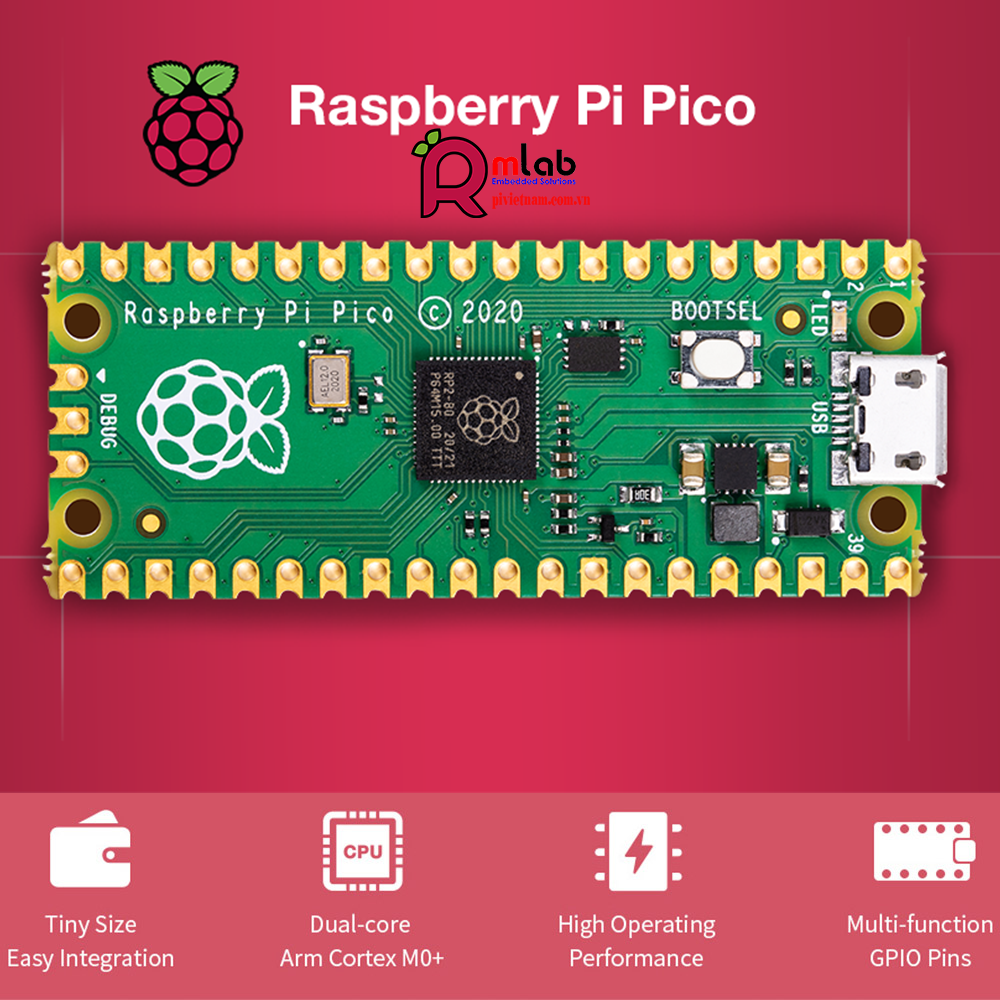

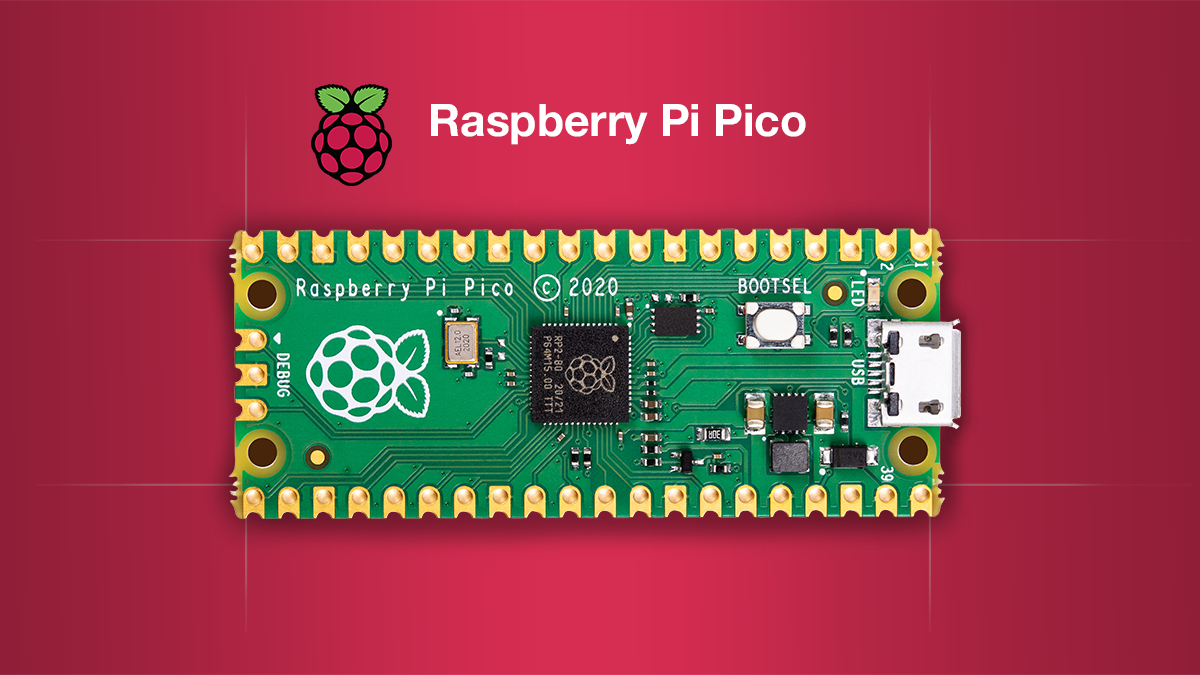

Raspberry Pi Pico, A Low-Cost, High-Performance Microcontroller Board With Flexible Digital Interfaces

The 1st MCU Board from Raspberry Pi - Pico

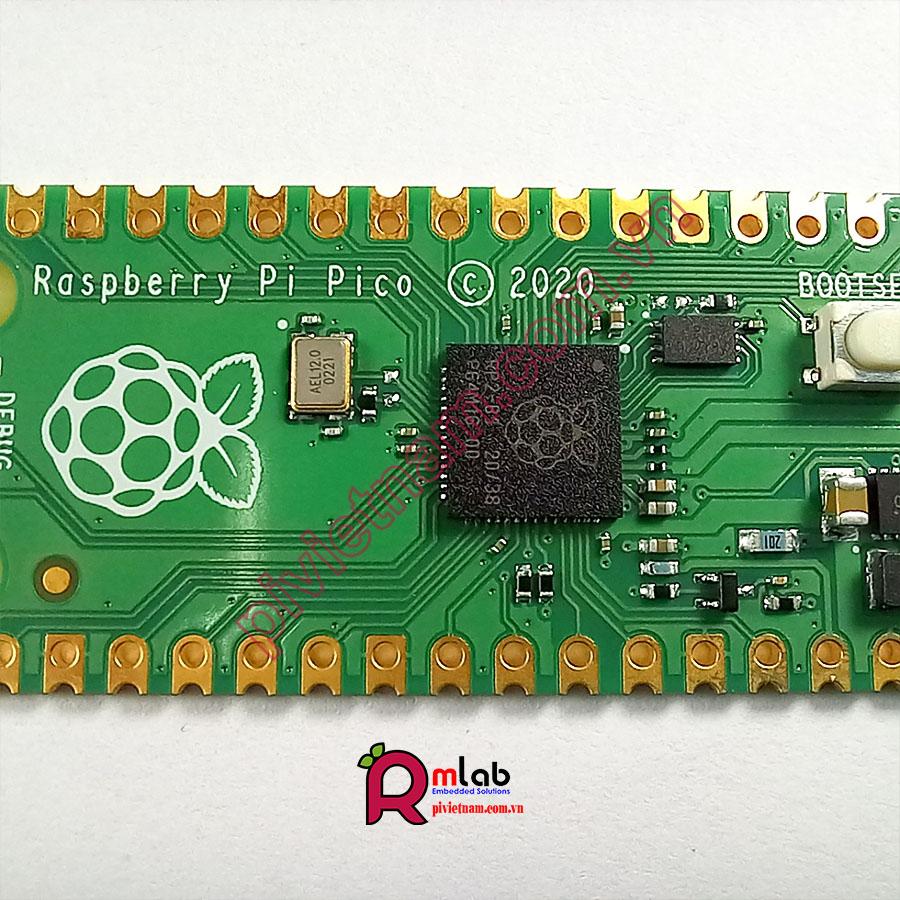

MICROCONTROLLER CHIP RP2040 HOÀN TOÀN MỚI

THIẾT KẾ BỞI RASPBERRY PI UK

Được phát hành vào ngày 21 tháng 1 năm 2021, Raspberry Pi Pico là mạch vi điều khiển hiệu năng cao, chi phí thấp được xây dựng dựa trên chip RP2040 – chip vi điều khiển được thiết kế bởi chính Raspberry Pi. Đây là bo mạch vi điều khiển đầu tiên của Raspberry Pi, được thiết kế đặc biệt cho tính toán vật lý với Bộ xử lý Dual-core ARM Cortex M0+  với xung nhịp lên đến 133 MHz, 264KB SRAM và 2MB bộ nhớ Flash trên bo mạch, cũng như 26 chân GPIO đa chức năng. Bộ vi điều khiển là một loại thiết bị khác với Single Board Computer(SBC) như Raspberry Pi 4 và các thế hệ trước của Pi, chúng không chạy hệ điều hành và chúng thường được lập trình để chỉ thực hiện một tác vụ – mặc dù tác vụ đó có thể khá phức tạp và thú vị!

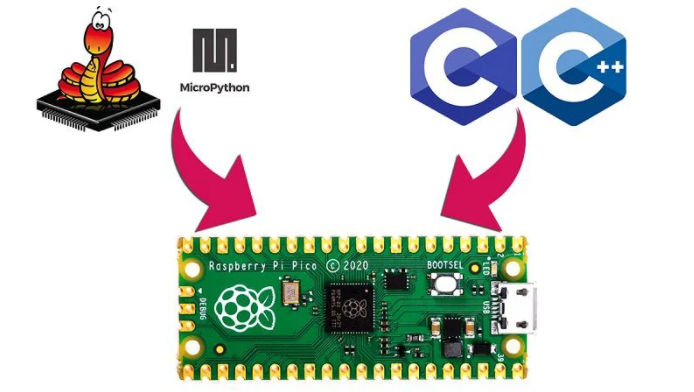

Lập trình dễ dàng qua USB từ Raspberry Pi hoặc máy tính khác sử dụng SDK C/C++ hoặc MicroPython.

Ngoài ra có các tài liệu hướng dẫn hoàn chỉnh để giúp bạn bắt đầu dễ dàng và tích hợp nó vào các sản phẩm một cách nhanh chóng và dễ dàng. Bạn có thể tìm hiểu thêm tài liệu kỹ thuật cho Raspberry Pi Pico tại đây. Xin lưu ý Pico không đi kèm chân GPIO, bạn sẽ cần mua thêm bộ chân cắm nếu muốn sử dụng kết nối điều khiển qua đây.

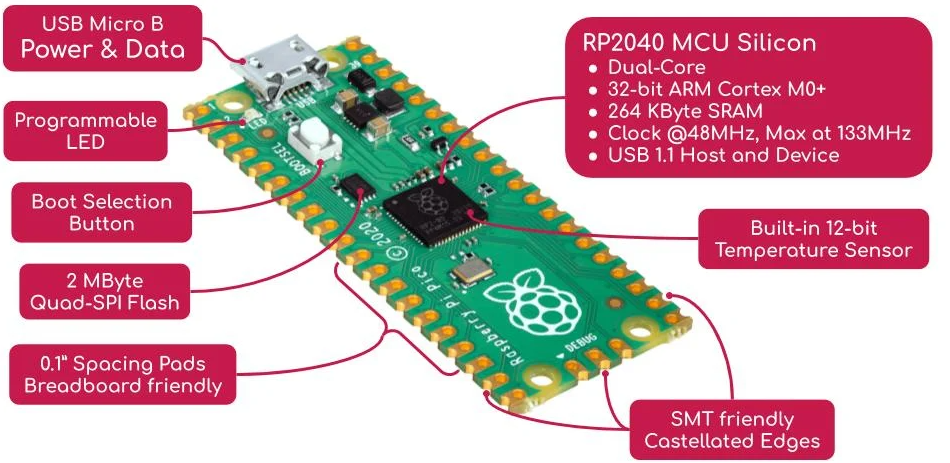

THÔNG SỐ KỸ THUẬT

+ Bo mạch Microcontroller Development đầu tiên đến từ Raspberry Pi Foundation.

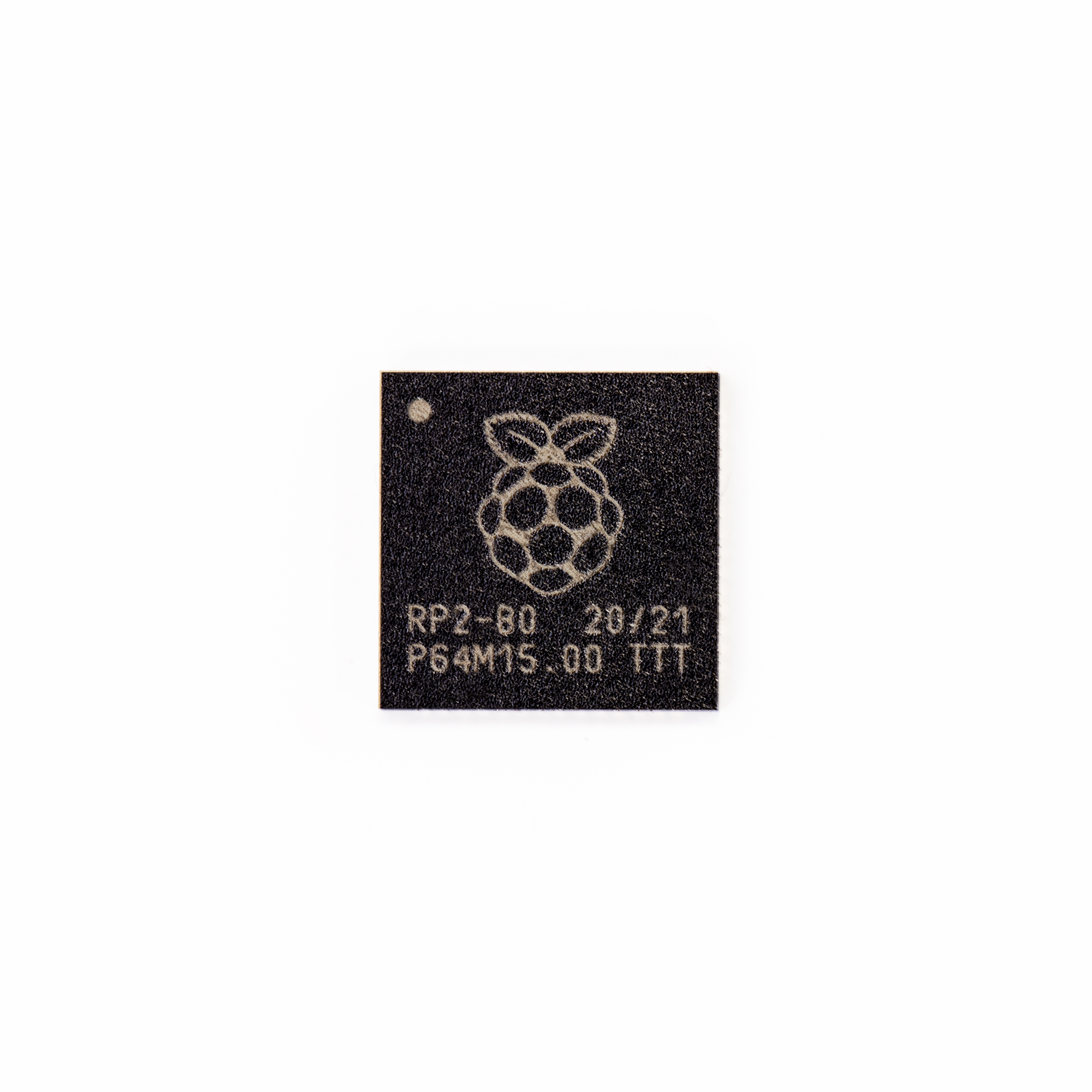

+ Silicon (IC) đầu tiên, RP2040 MCU được thiết kế bởi các kỹ sư của Raspberry Pi Foundation.

+ Bộ xử lý Dual-Core, 32-bit ARM Cortex M0+

+ Xung nhịp 48MHz (default), có thể cấu hình tối đa lên tới 133MHz.

+ 264KB SRAM và 2MB bộ nhớ Flash

+ Cấp nguồn và truyền dữ liệu qua Micro USB B

+ Hỗ trợ USB 1.1 Host and Device

+ Kết nối qua USB port dưới dạng USB Mass Storage không cần Driver

+ Hỗ trợ các ngôn ngữ lập trình MicroPython, C and C++

+ Lập trình kéo thả một cách nhanh chóng và dễ dàng

+ Đi kèm với PCB 40-pin 21x51 'DIP' dày 1mm với các chân xuyên lỗ 0,1"

+ Chân cắm header chưa được hàn sẵn

+ Hỗ trợ thiết bị ngoại vi :

- 26 GPIO 3.3V đa chức năng

- 23 GPIO are digital-only

- 3 x 12-bit ADC capable of 500Ksps, Analog to Digital Converter

- 2 x UART (Universal Asynchronous Receiver/Transmitter)

- 2 x SPI (Serial Peripheral Interface)

- 2 x I2C (Inter IC)

- 16 x PWM (Pulse Width Modulation)

- 1 x Timer with 4 alarms

- 1 x Real Time Counter

- 2 x Programmable IO (PIO) có thể mô phỏng các high-speed interfaces như SD card hoặc VGA

- Tích hợp cảm biến nhiệt độ 12-bit ADC

+ 3-pin ARM Serial Wire Debug (SWD) port

+ Đèn LED trên bo mạch có thể lập trình được, GP25

+ Cách thức cấp điện đơn giản nhưng rất linh hoạt

- Hỗ trợ cấp nguồn qua USB, nguồn ngoài (2 - 5VDC) hoặc nguồn bằng PIN

+ Hỗ trợ bởi các SDK và tài liệu tham khảo

+ Sản phẩm chính hãng đến từ Raspberry Pi Foundation

+ Tương thích với hầu hết các máy tính có cổng USB, Windows, macOS, Linux

+ Có khả năng làm việc với Raspberry Pi 4 Model B, Raspberry Pi 400 và Raspberry Pi OS

+ Kích thước : 51mm x 21mm x 1mm

BỘ XỬ LÝ DUAL-CORE ARM CORTEX

Dual-Core Arm Cortex M0+ Processor, Xung nhịp linh hoạt lên đến 133 MHz

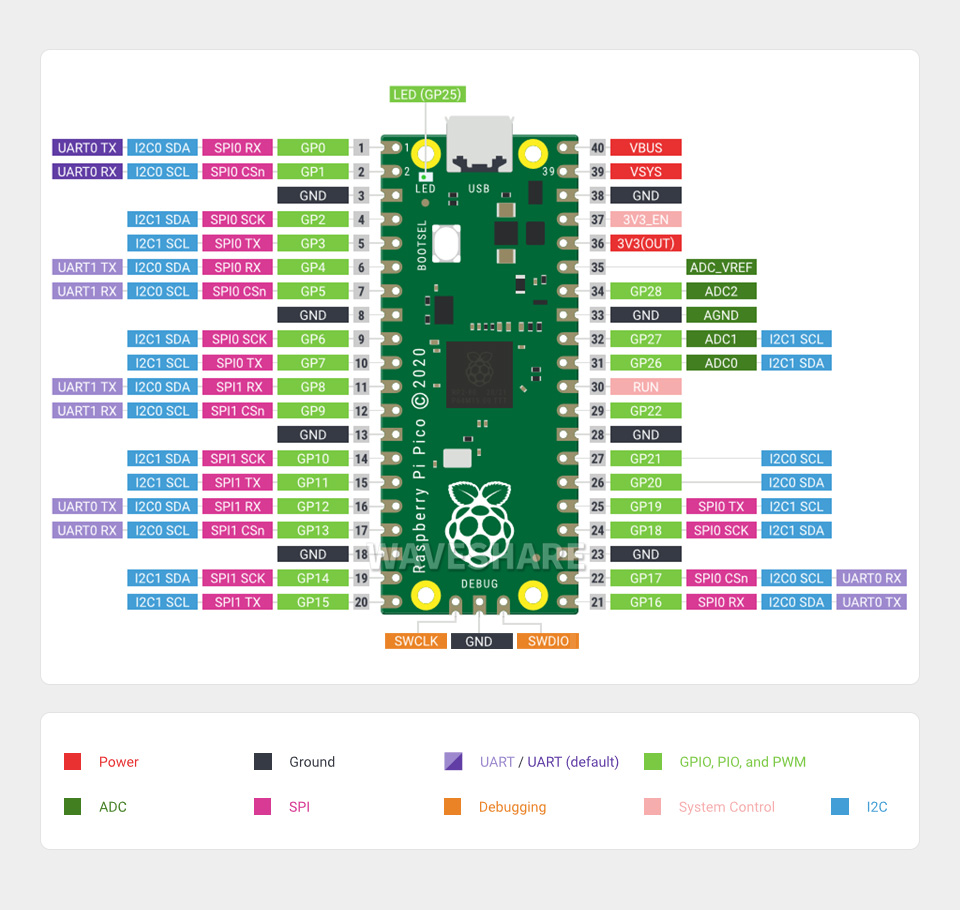

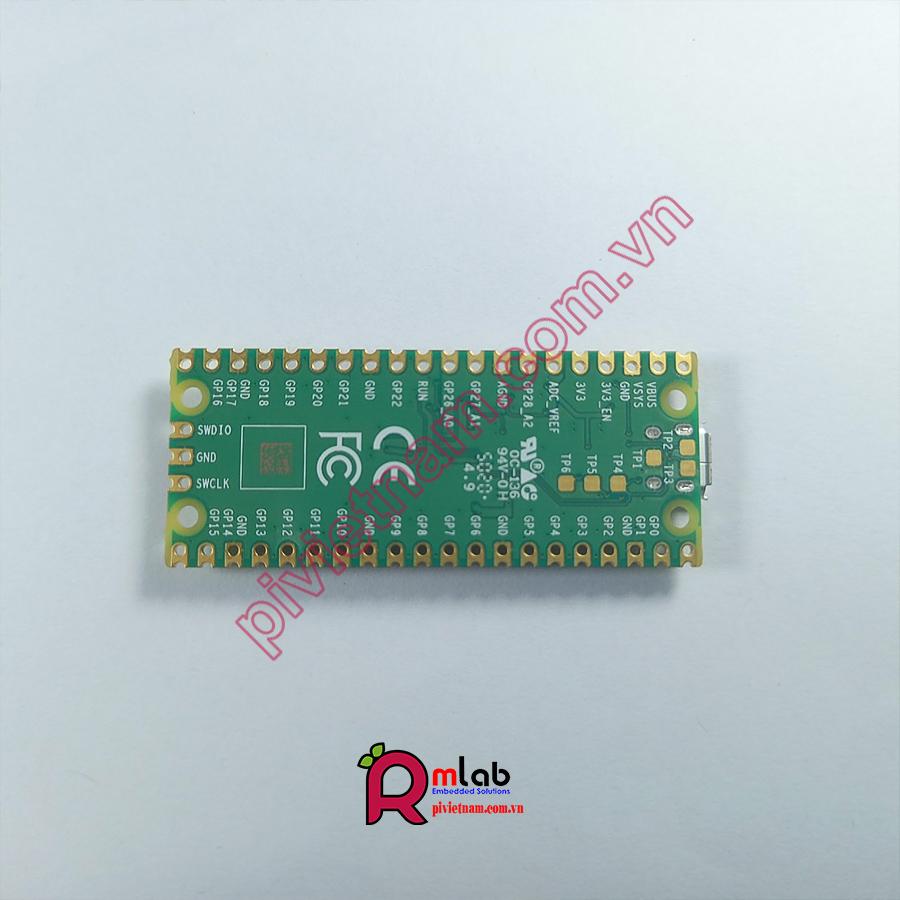

26 CHÂN "GPIO" ĐA CHỨC NĂNG

GPIO đa chức năng có thể cấu hình, cho phép phát triển và tích hợp một cách linh hoạt

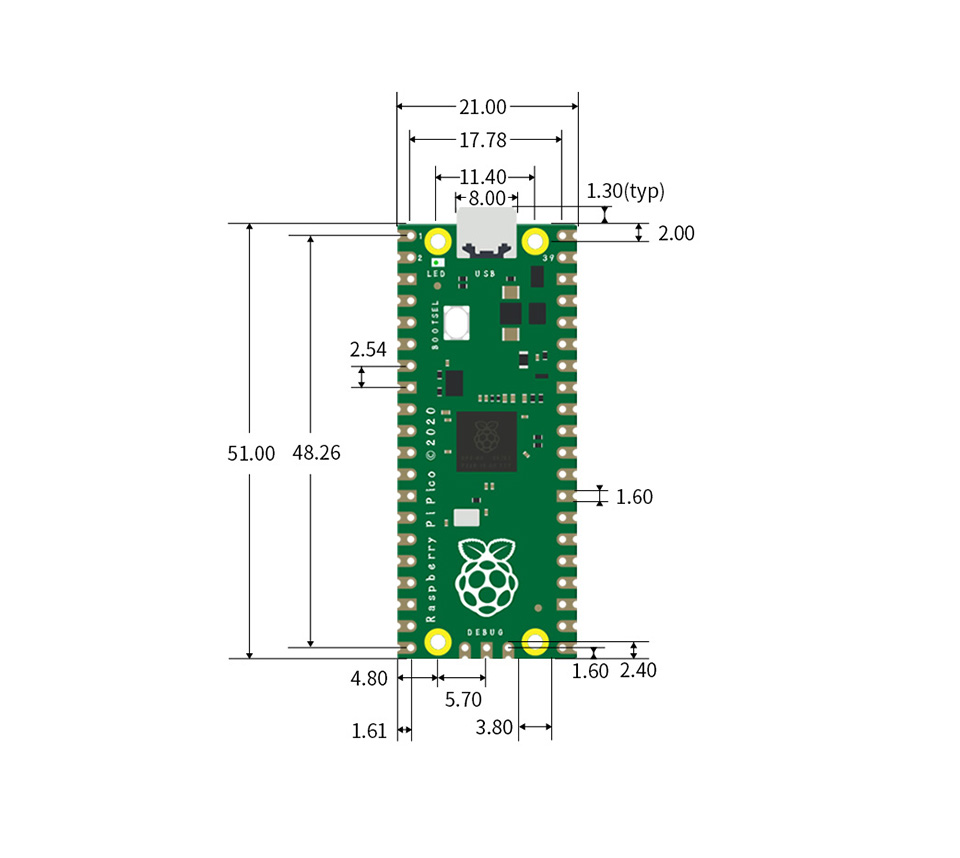

KÍCH THƯỚC

TÀI LIỆU THAM KHẢO

Tài liệu kỹ thuật dành cho Raspberry Pi Pico và vi điều khiển RP2040

PIVIETNAM.COM.VN : Raspberry Pi Pico là gì ?

Raspberry Pi Pico Datasheet – An RP2040-based microcontroller board

RP2040 Datasheet – A microcontroller by Raspberry Pi

Hardware design with the RP2040 – Using the RP2040 microcontroller to build boards and products

Getting Started with Raspberry Pi Pico – C/C++ development with the Pico and other RP2040-based microcontroller boards

List Video Về Raspberry Pi Pico - Youtube PlayList

Pico C/C++ SDK – Libraries and tools for C/C++ development on the RP2040 microcontroller

Pico Python SDK – A MicroPython environment for the RP2040 microcontroller

The API level Doxygen documentation for the Raspberry Pi Pico C/C++ SDK is available as a micro-site.

PICO-examples : https://github.com/raspberrypi/pico-examples
