UPS HAT dành cho Raspberry Pi - Waveshare (Chưa bao gồm pin)

UPS HAT dành cho Raspberry Pi - Waveshare (Chưa bao gồm pin) (Bảo hành 6 tháng)

  • MLAB00476
  • Waveshare
490,000 Giảm giá18 %
600,000 ₫

Sản phẩm nhập khẩu chính hãng từ Waveshare

Hỗ trợ kỹ thuật trong quá trình sử dụng

Xuất hóa đơn VAT cho cá nhân, đơn vị có nhu cầu.

Sản phẩm được bảo hành 06 tháng

Bảo hành 6 tháng
  • Bảo hành 6 tháng

Hỗ Trợ Mua Hàng : 02436.231.170 or 0984.058.846

Tư Vấn Kỹ Thuật Raspberry Pi : 0862.628.846

Tư Vấn Kỹ Thuật Jetson Nano Và Các Module Camera, Module Xử Lý Ảnh : 0862.998.846

Tư Vấn Kỹ Thuật LattePanda Và Các Module Cảm Biến, Các Module Khác : 0866.828.846

VUI LÒNG LIÊN HỆ ĐỂ ĐƯỢC HỖ TRỢ KỸ THUẬT  VÀ ĐẶT HÀNG TRỰC TIẾP


GIẤY XÁC NHẬN MLAB LÀ ĐƠN VỊ PHÂN PHỐI CHÍNH THỨC (OFFICAL DISTRIBUTOR) CỦA WAVESHARE TẠI VIỆT NAM

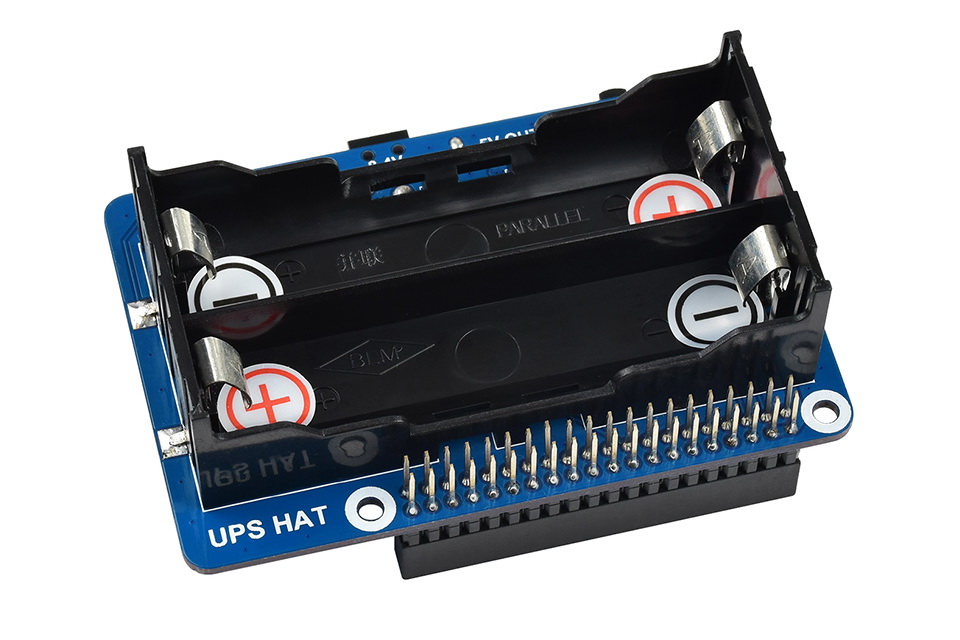

UPS HAT DÀNH CHO RASPBERRY PI

Giải pháp cấp nguồn dự phòng cho Raspberry Pi

Từ 2022 MLAB có thêm website mlab.com.vn với nền tảng web mới hơn, dễ sử dụng hơn cho quý khách hàng tra cứu, đặt hàng online tại MLAB. Quý khách hàng có thể mua UPS HAT dành cho Raspberry Pi - Waveshare (Chưa bao gồm pin) tại MLAB tại link: (link đặt hàng)



ĐẶC ĐIỂM, TÍNH NĂNG


+ 40PIN GPIO tiêu chuẩn dành cho Raspberry Pi , hỗ trợ bo mạch Raspberry Pi

+ Truyền thông bus I2C, theo dõi điện áp pin, dòng điện, công suất và dung lượng còn lại trong thời gian thực

+ Nhiều mạch bảo vệ pin: bảo vệ quá mức / xả, bảo vệ quá dòng, bảo vệ ngắn mạch và bảo vệ ngược dòng, cùng với tính năng sạc cân bằng, an toàn và ổn định hơn

+ Bộ điều chỉnh 5V trên bo mạch, dòng điện đầu ra lên tới 2,5A

+ Đầu ra USB 5V, thuận tiện cho việc cấp nguồn cho các bo mạch khác

+ Led  cảnh báo Pin, dễ dàng kiểm tra xem pin có được kết nối đúng không

+ Đi kèm với tài liệu tham khảo


THÔNG SỐ KỸ THUẬT


OUTPUT VOLTAGE5VCHARGER8.4V 2A
CONTROL BUSI2CDIMENSIONS56 × 85mm
BATTERY SUPPORT18650 Li battery (NOT included)MOUNTING HOLE SIZE3.0mm
BATTERY CAPACITYgenerally 5200mAh of two batteries

GIẢI PHÁP NGUỒN DỰ PHÒNG KHI GẶP SỰ CỐ

Module có thể sạc pin và cung cấp năng lượng đầu ra cùng lúc từ nguồn điện bên ngoài

Tự động chuyển sang đầu ra là pin nếu không có nguồn điện bên ngoài, giữ cho hệ thống hoạt động mà không gặp sự cố

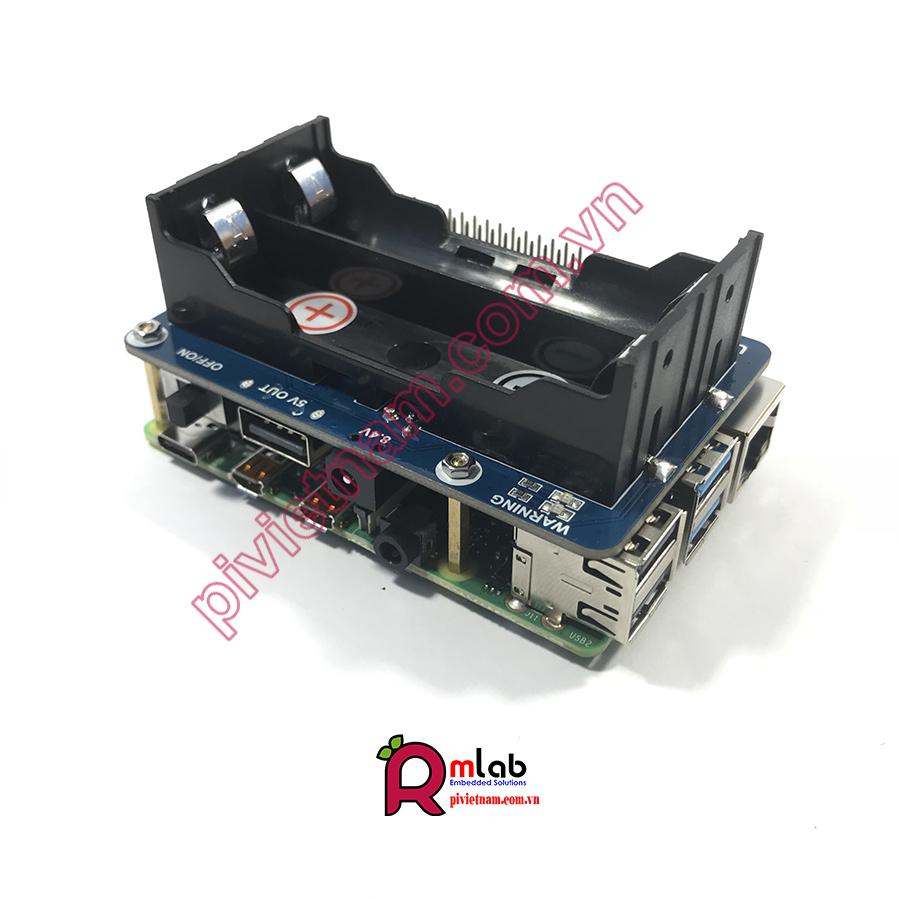

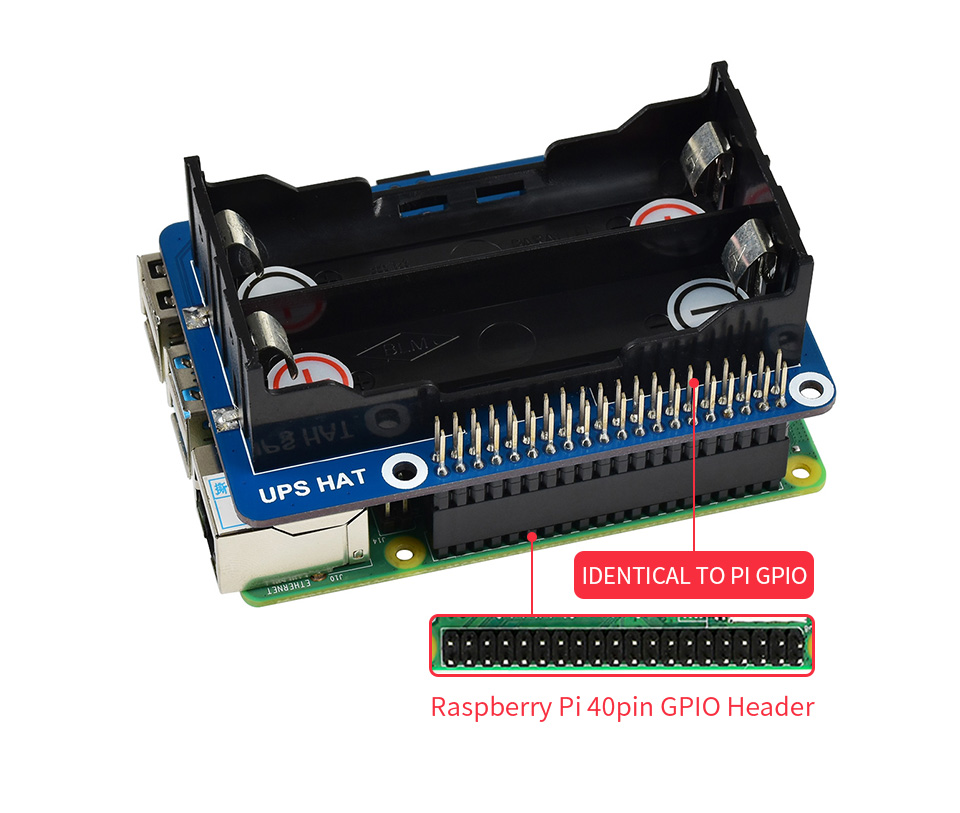

THIẾT KẾ DẢNH RIÊNG CHO RASPBERRY PI

40PIN GPIO tiêu chuẩn cho Raspberry Pi, được tùy chỉnh cho các phiên bản Raspberry Pi

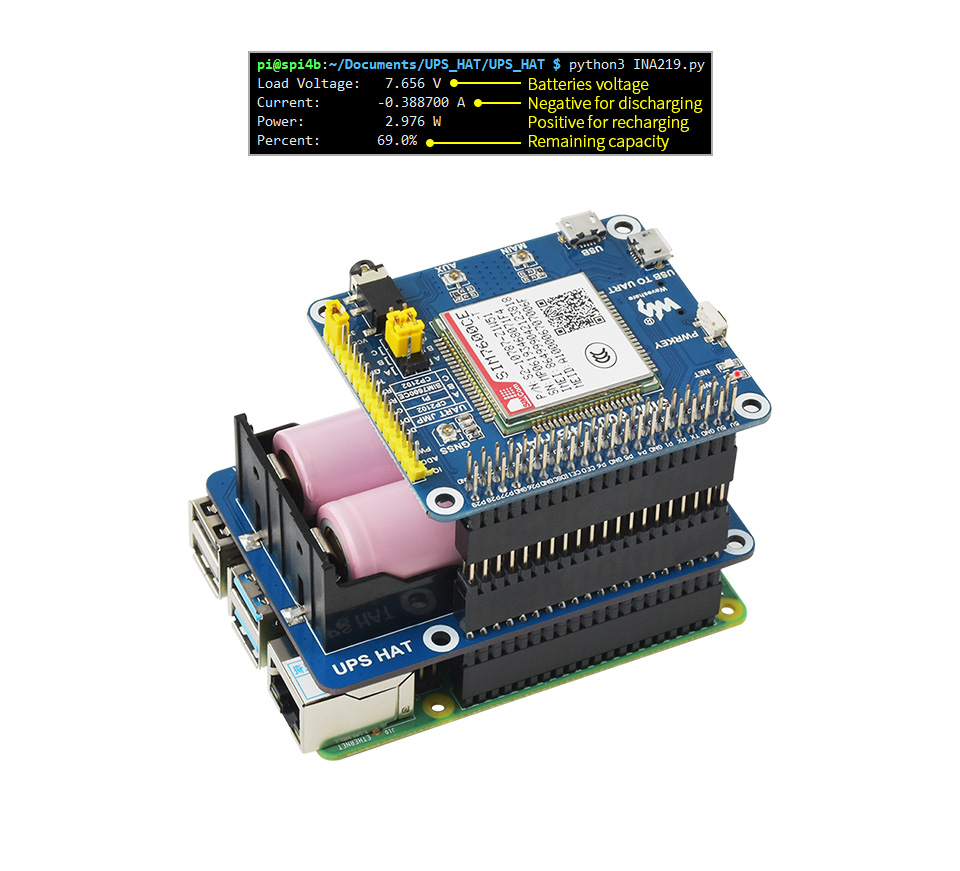

GIÁM SÁT THỜI GIAN THỰC

Theo dõi điện áp, dòng điện, công suất, dung lượng còn lại của PIN ...

Khi điện áp xuống quá thấp, có thể lưu tệp đúng cách và sau đó tắt hệ thống bằng phần mềm, để tránh mất dữ liệu

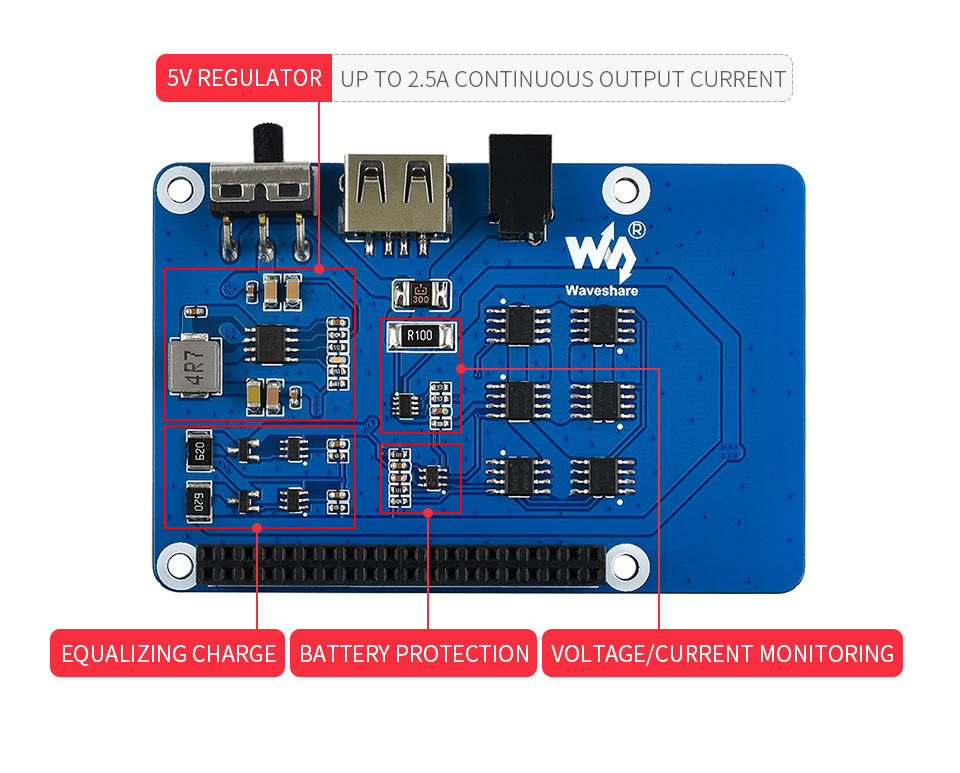

THIẾT KẾ MẠCH AN TOÀN VÀ ỔN ĐỊNH

Mạch bảo vệ khi sạc quá mức / xả, quá dòng, ngắn mạch và ngược dòng

Cùng với tính năng Equalizing Charge, an toàn hơn và ổn định hơn

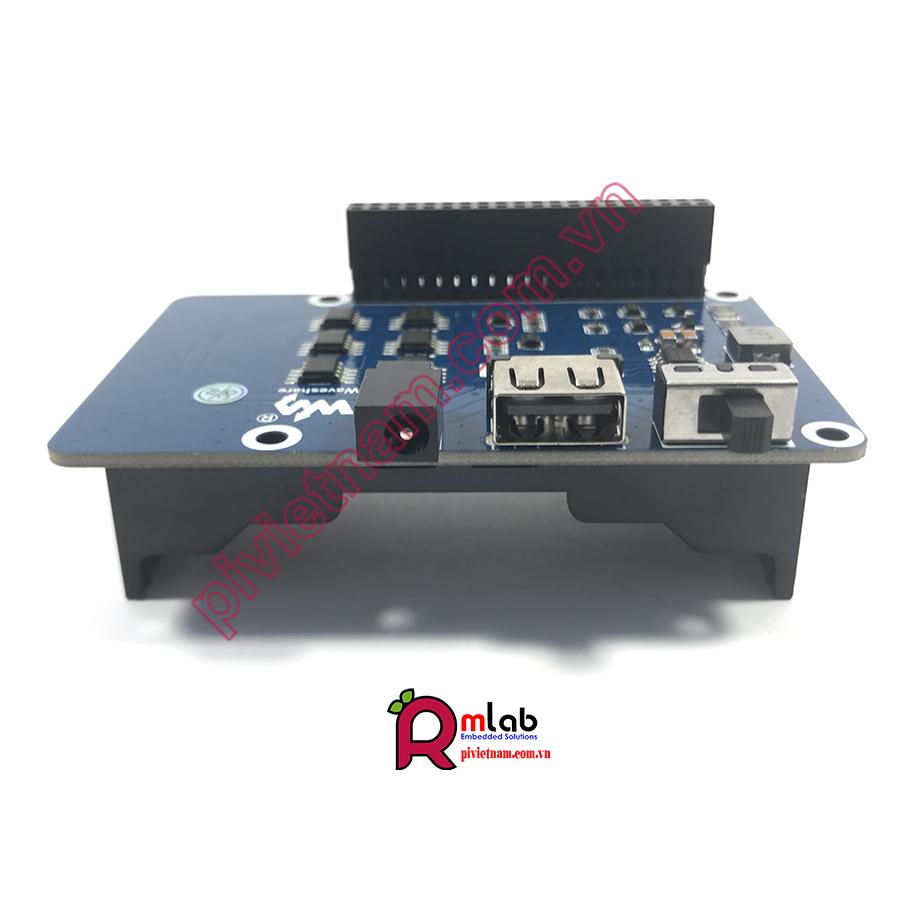

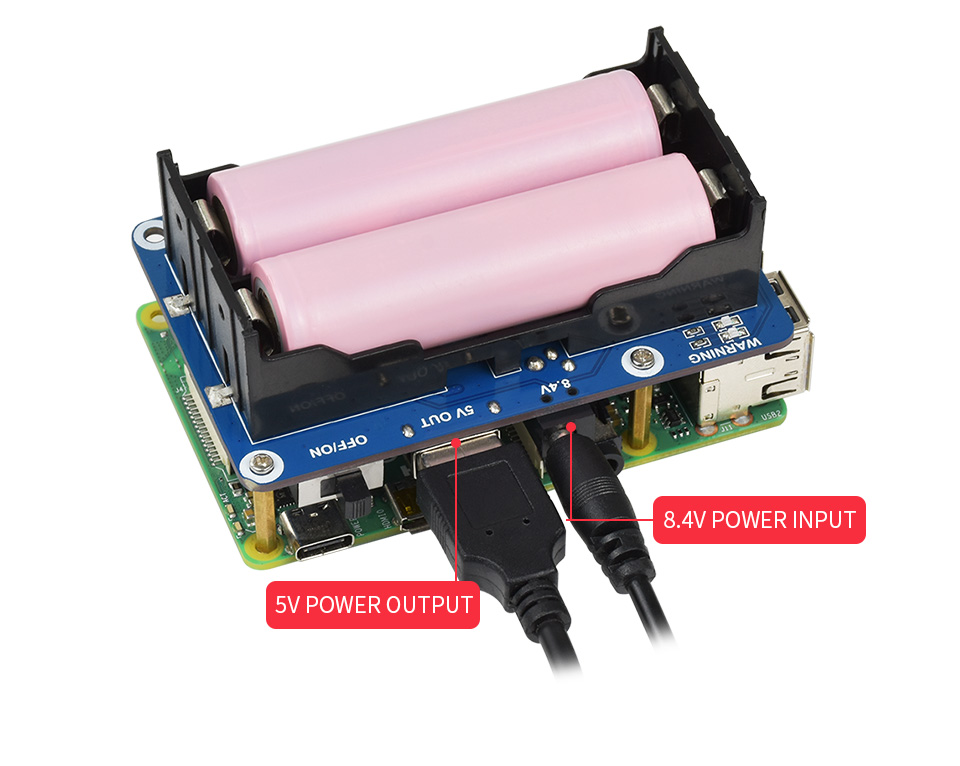

ĐẦU RA USB 5V

Thuận tiện cho việc cấp nguồn cho các bo mạch khác

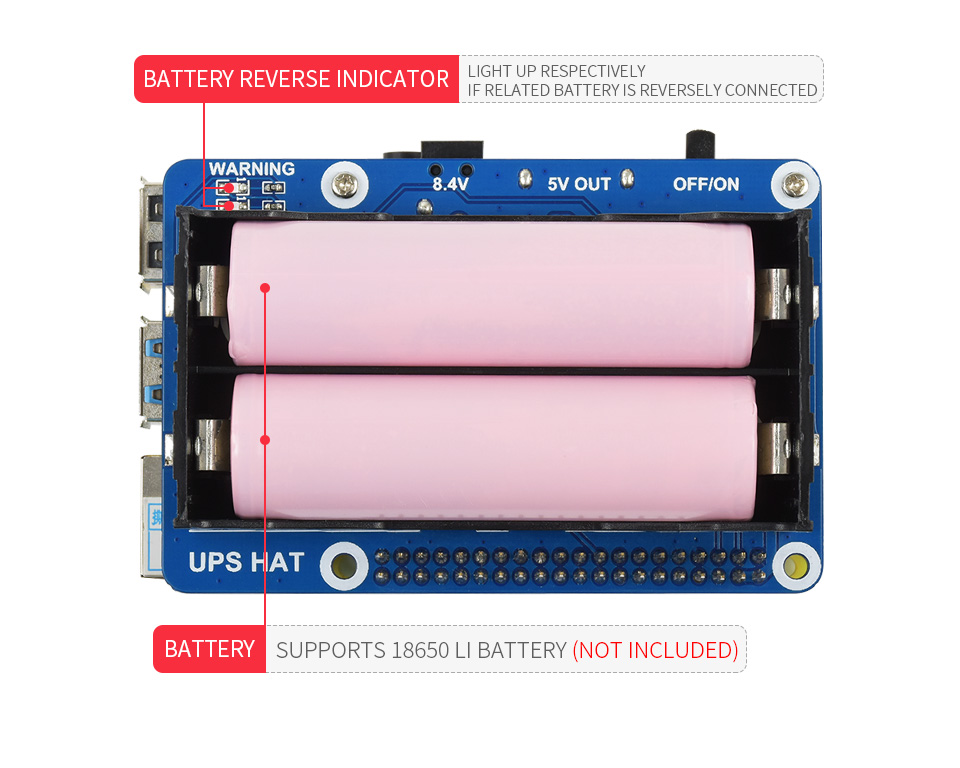

LED CẢNH BÁO PIN

Dễ dàng kiểm tra nếu pin được kết nối đúng

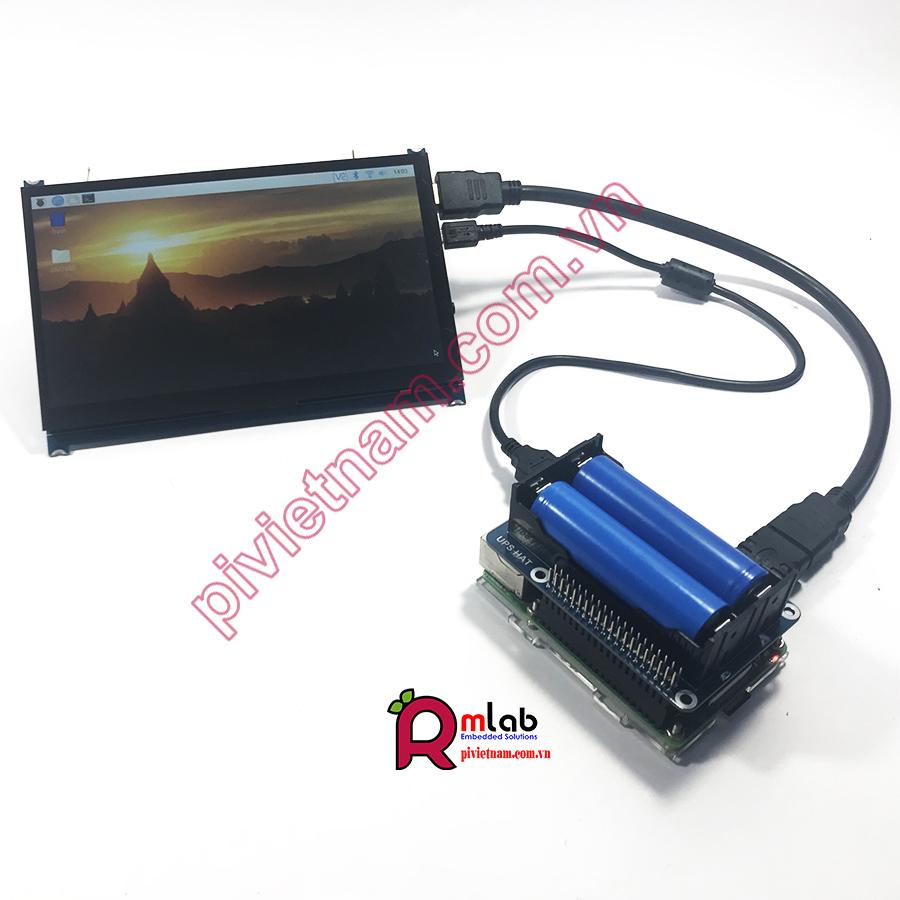

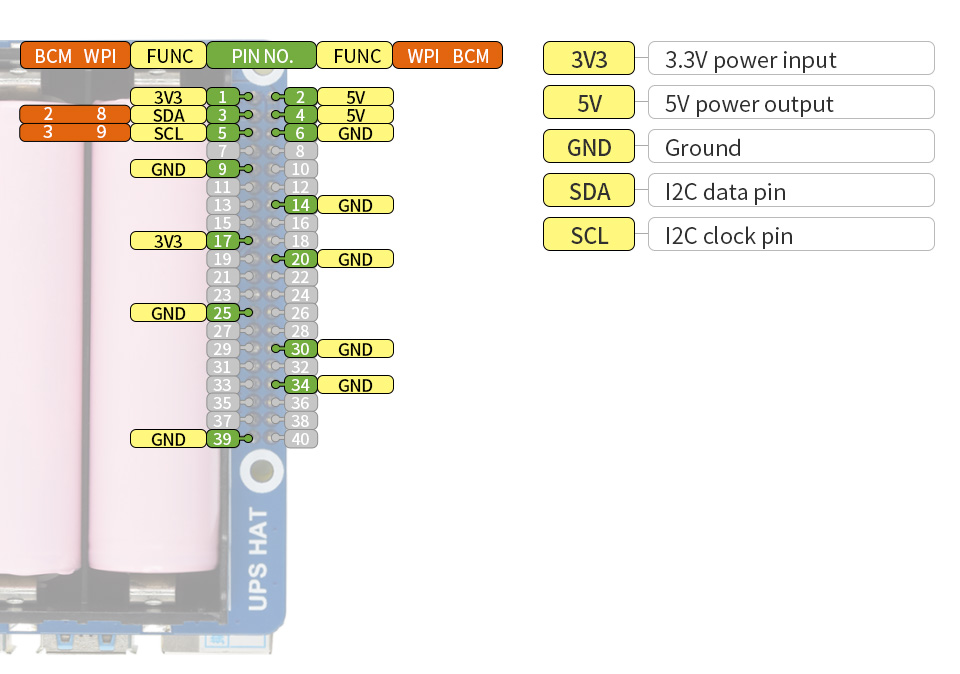

SƠ ĐỒ KẾT NỐI

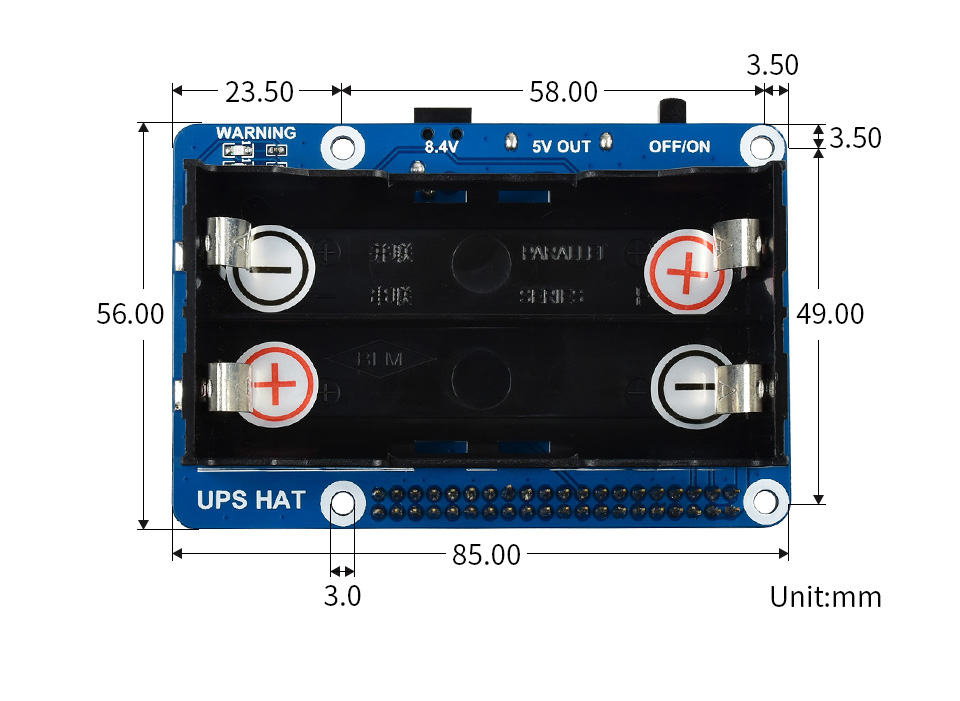

KÍCH THƯỚC BÊN NGOÀI

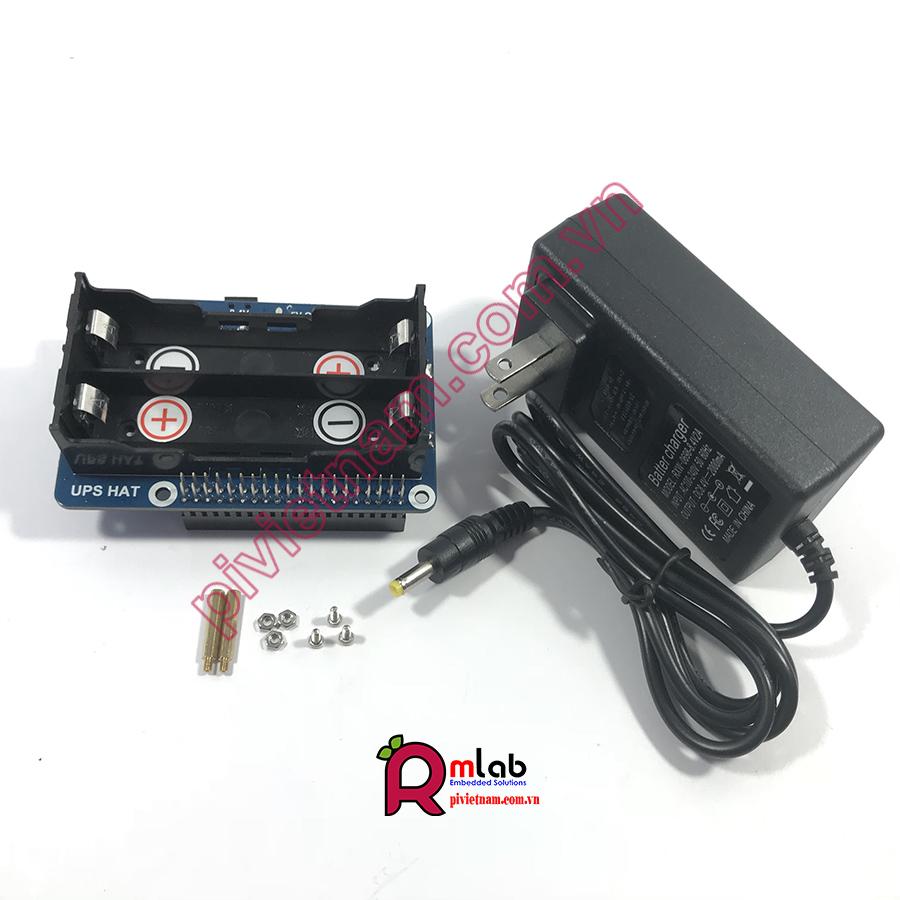

BỘ SẢN PHẨM BAO GỒM


  1. UPS HAT x1

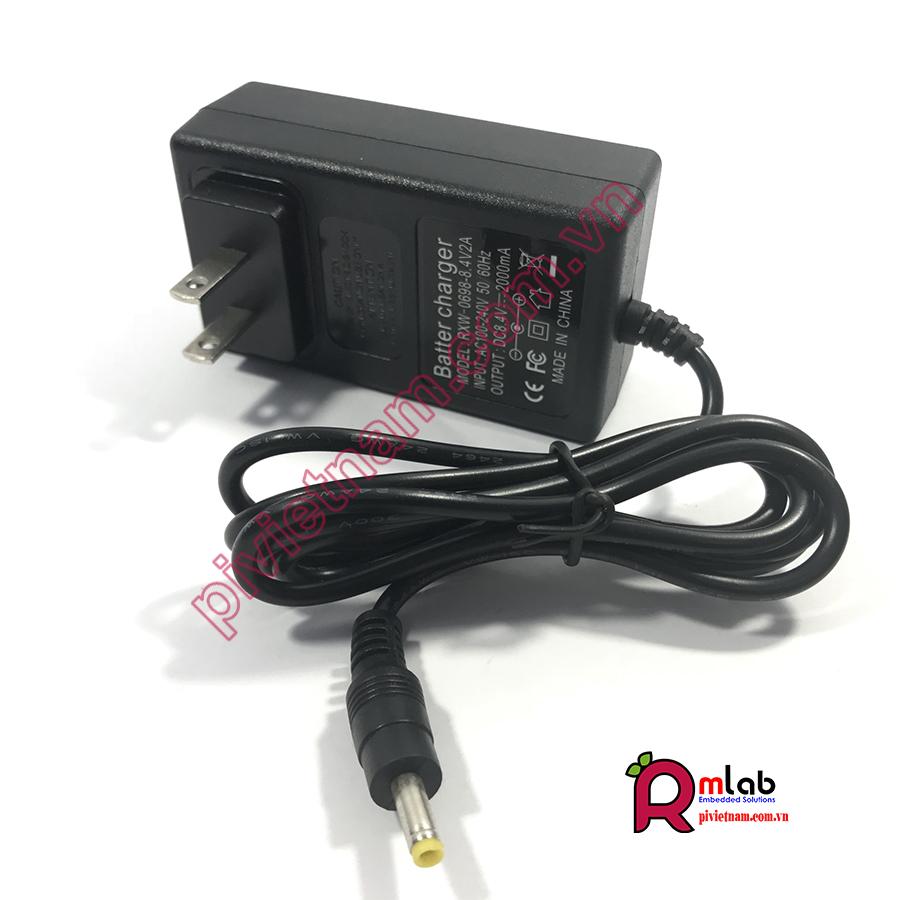

  2. 8.4V battery charger x1
  3. 2×20PIN female header x1
  4. RPi screws pack (2pcs) x1
1
2
3
4

TÀI LIỆU THAM KHẢO
