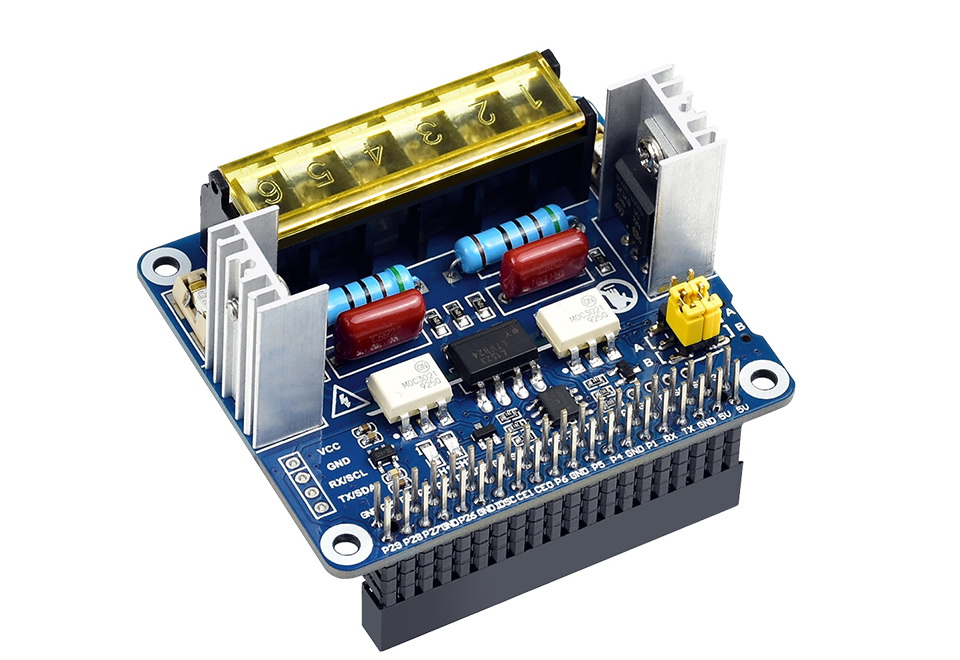

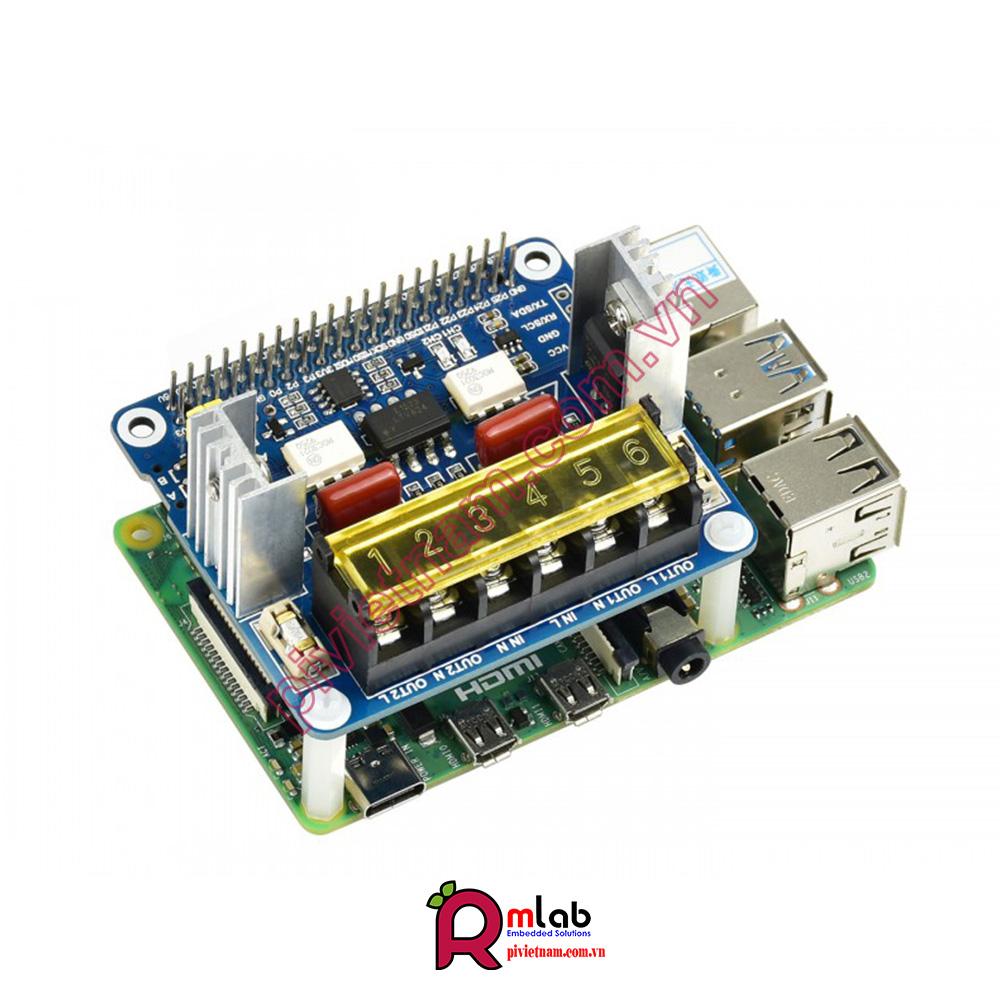

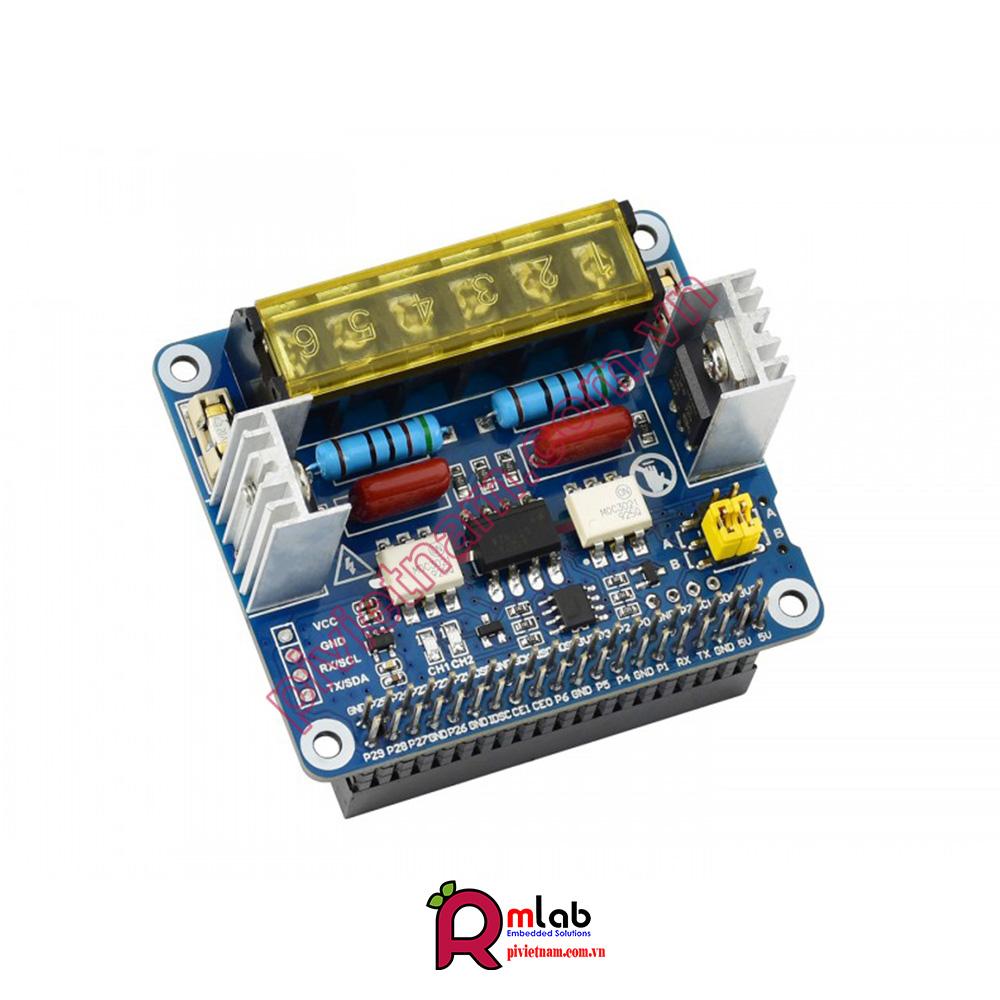

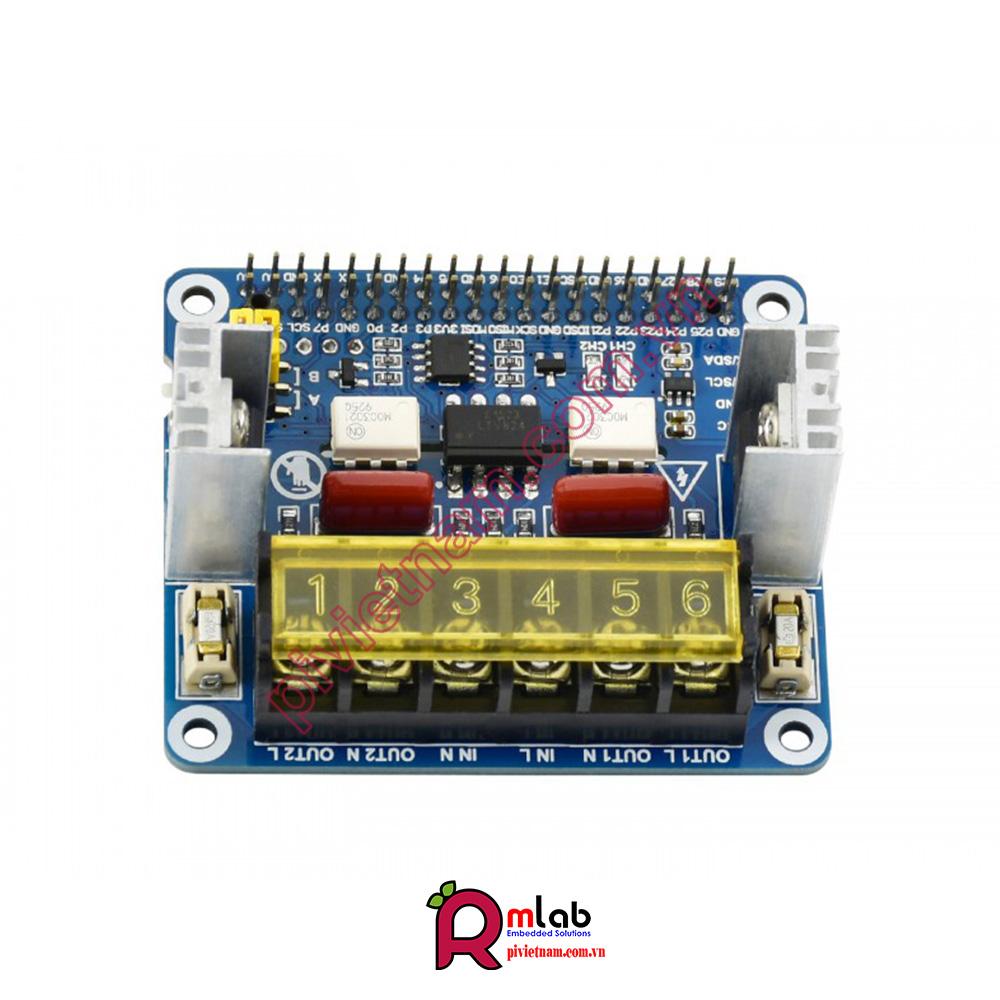

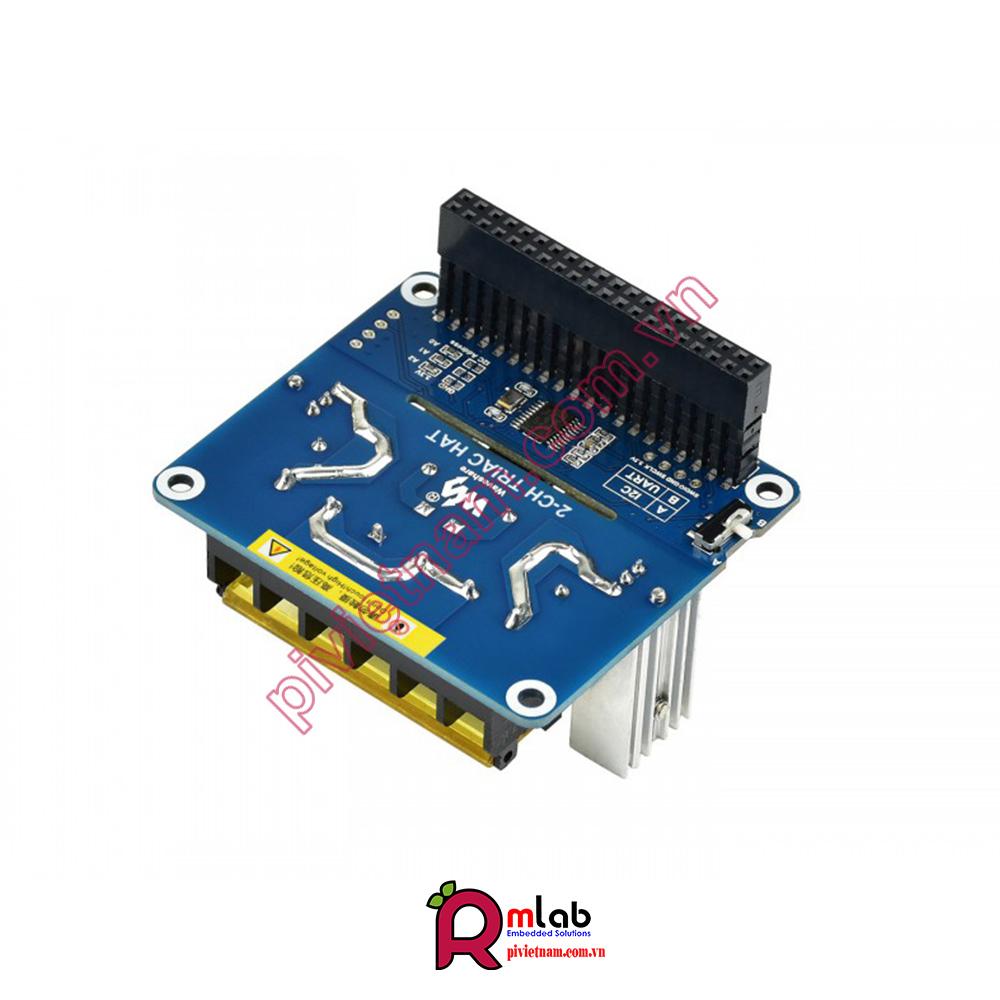

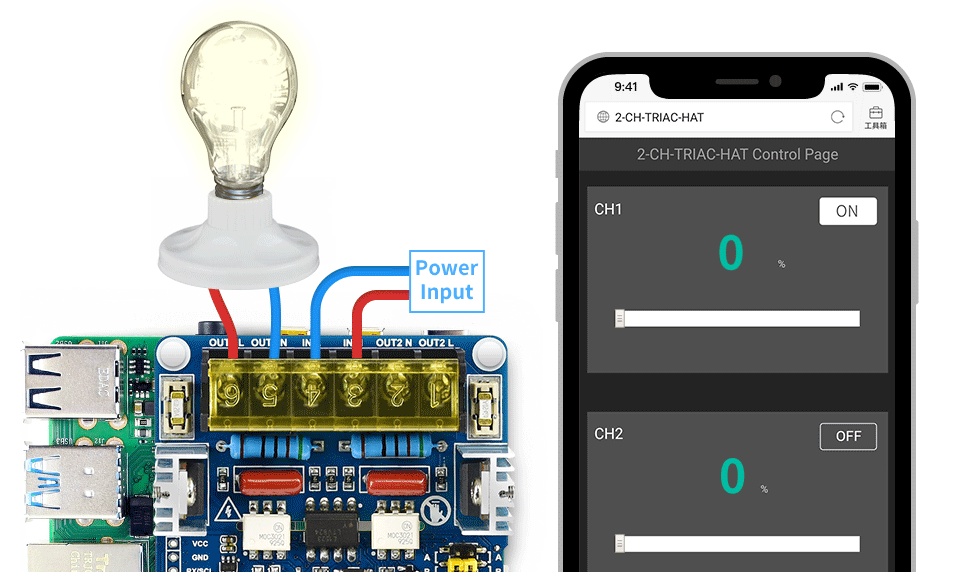

Dual Channels Bidirectional Triac HAT For Raspberry Pi, Integrated MCU, Commands Control, UART / I2C
Dual Channels Triac HAT
HAT cách ly SCR hai chiều, Triac điều khiển 2 kênh đầu ra
Thiết kế dành cho Raspberry Pi Series
NHỮNG ƯU THẾ SO VỚI RELAY
Hiệu Quả Cao, Không Có Tiếng Ồn Hoặc Mài Mòn Cơ Học, Phản Ứng Nhanh, Đầu Ra Có Thể Điều Chỉnh Được
THIẾT KẾ DÀNH RIÊNG CHO RASPBERRY PI SERIES

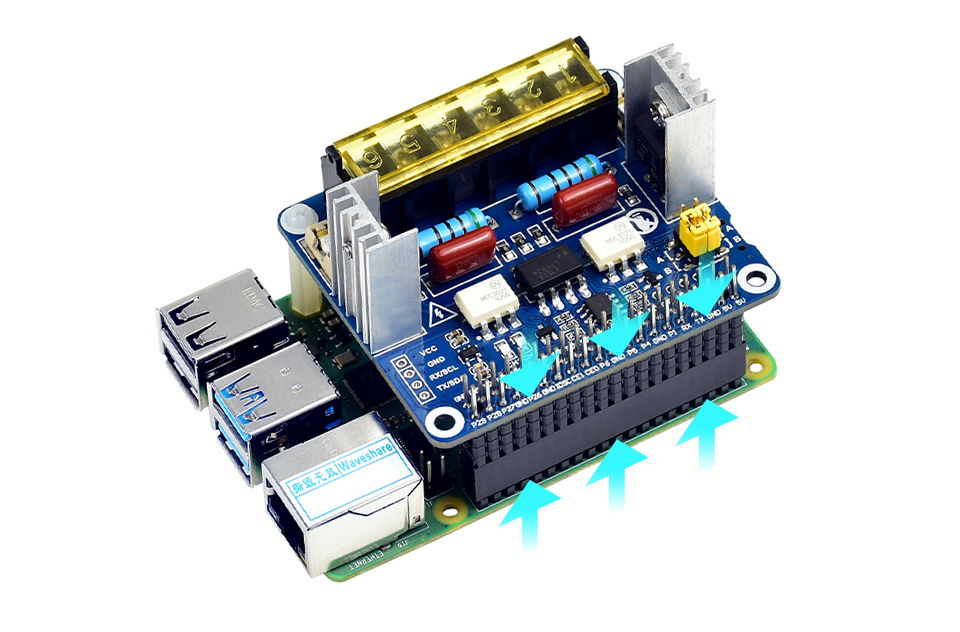

40 PIN GPIO Raspberry Pi Tiêu Chuẩn, Được Thiết Kế Dành Cho Raspberry Pi Series Boards
+ Bộ điều khiển MCU STM32F0, giao tiếp qua UART / I2C
+ Mạch RC snubber, bảo vệ triac khỏi dao động điện
+ Công suất đầu ra lên tới 4400W, trong điều kiện tản nhiệt lý tưởng
+ Cách ly Optocoupler, ngăn chặn nhiễu từ mạch điện áp cao
+ Tích hợp đèn báo theo dõi trạng thái hoạt động
+ Giao diện UART và I2C dành cho kết nối với các host control boards
+ Tốc độ truyền dữ liệu: lên tới 921.6kbps cho UART，lên tới 1024kbps cho I2C
+ Đi kèm với tài liệu tham khảo và hướng dẫn sử dụng (examples in C and Python)
STM32F0 MCU Onboard
Tích Hợp STM32F030 MCU, Hỗ Trợ Điều Khiển Lệnh Trực Tiếp, Dễ Dàng Phát Triển

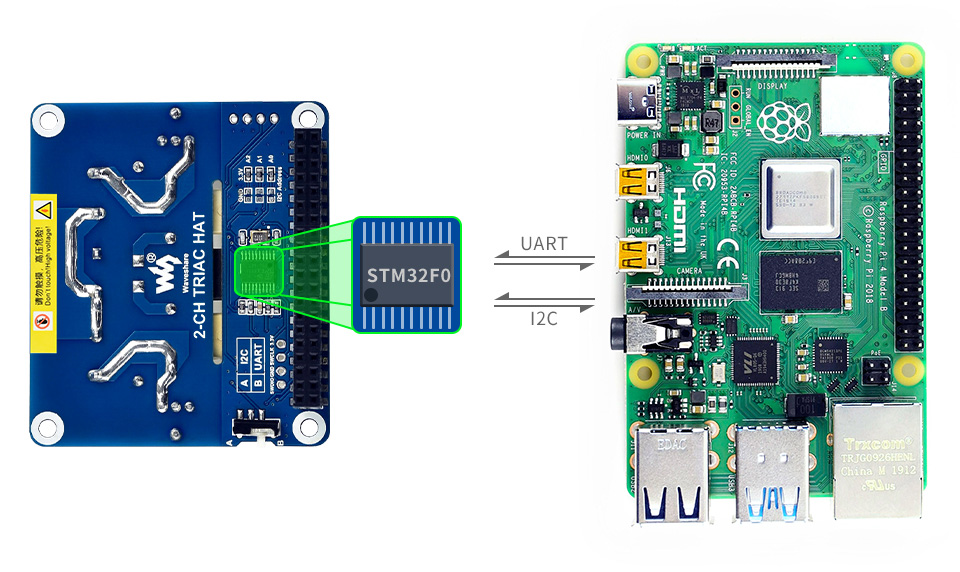

Phản Hồi Nhanh Hơn, Giao tiếp Raspberry Pi qua giao diện UART / I2C
TỐC ĐỘ TRUYỀN DỮ LIỆU CAO
Lên Tới 921.6kbps Cho UART，Lên Tới 1024kbps Cho I2C
CÔNG SUẤT ĐẦU RA MẠNH MẼ

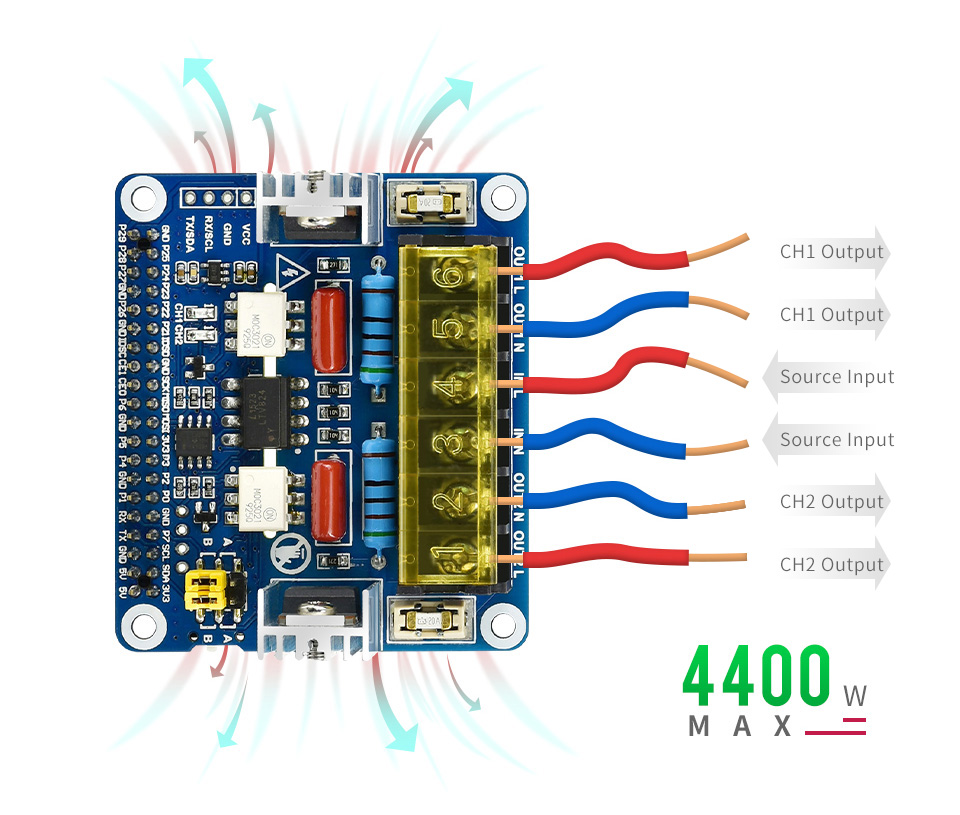

Công Suất Đầu Ra Lên Tới 4400W, Trong Điều Kiện Tản Nhiệt Lý Tưởng

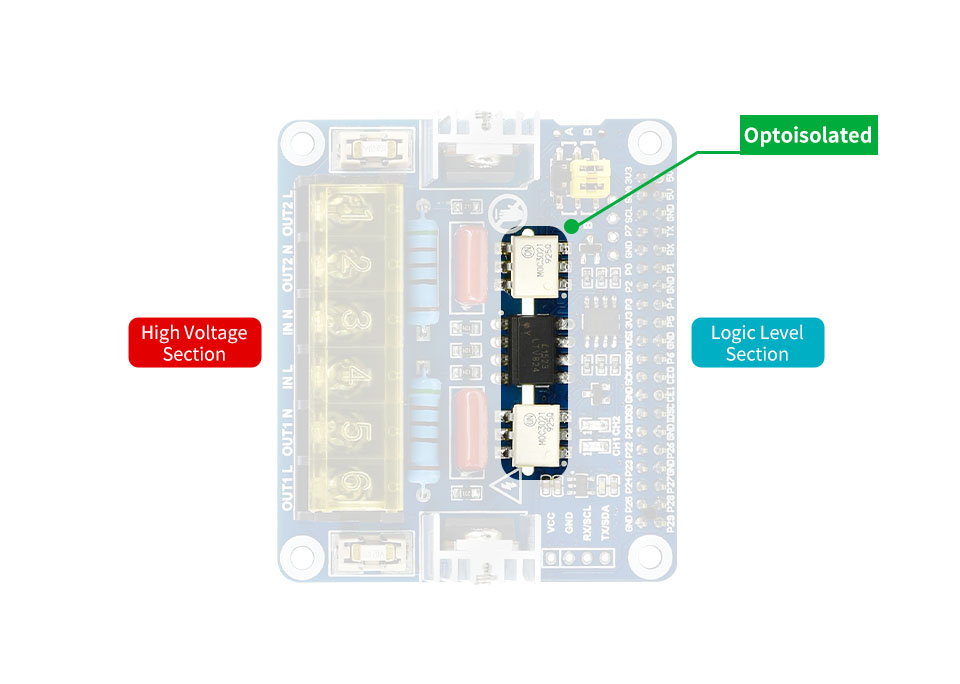

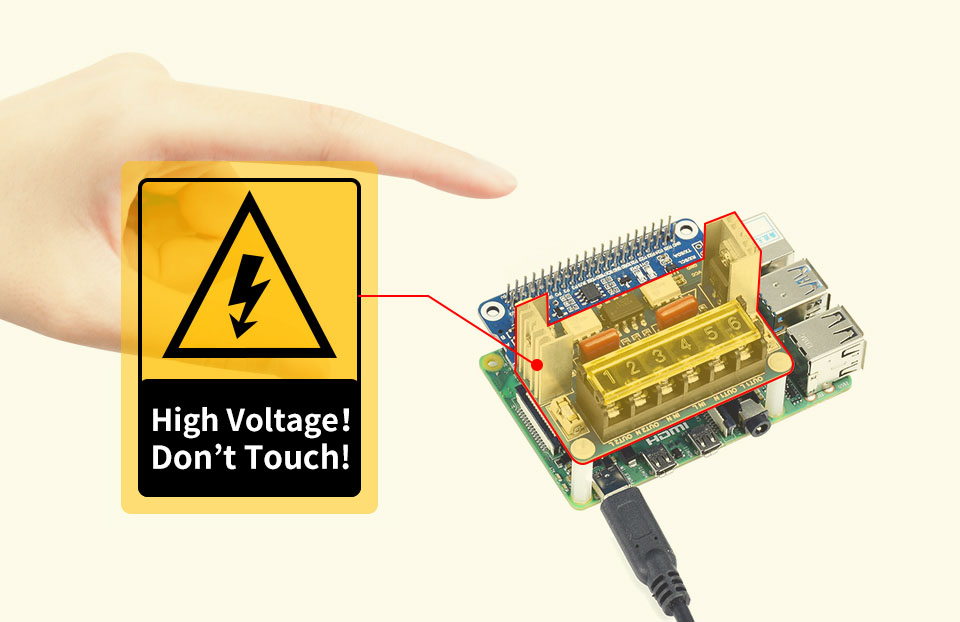

CÁCH LY OPTOCOUPLER - AN TOÀN LÀ TRÊN HẾT!
Giải Pháp Optoisolated, Ngăn Chặn Nhiễu Từ Mạch Điện Áp Cao
HỖ TRỢ THIẾT BỊ GIA DỤNG

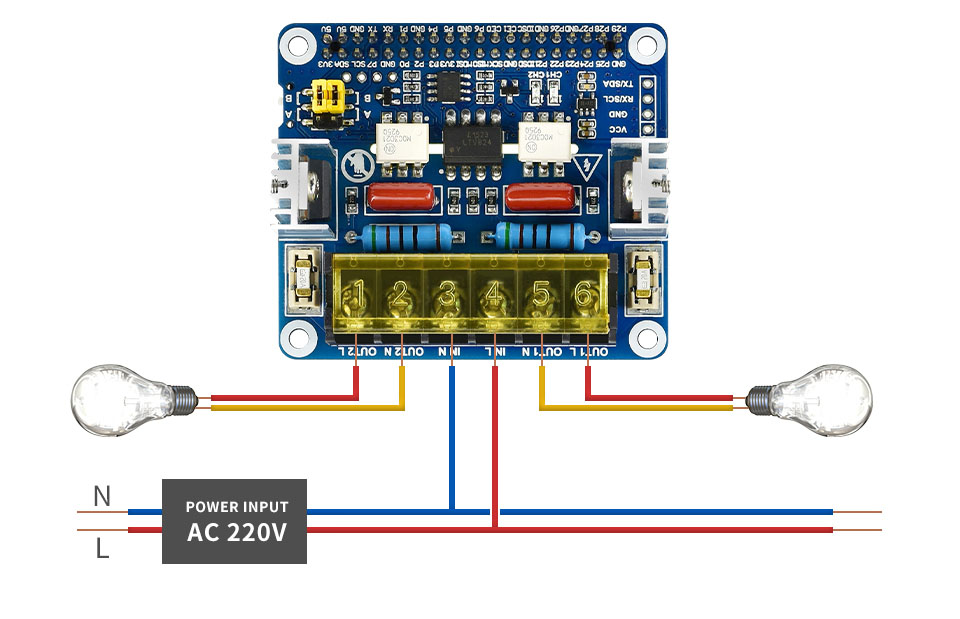

Ví Dụ Về Điều Khiển Các Thiết Bị Gia Dụng 220VAC

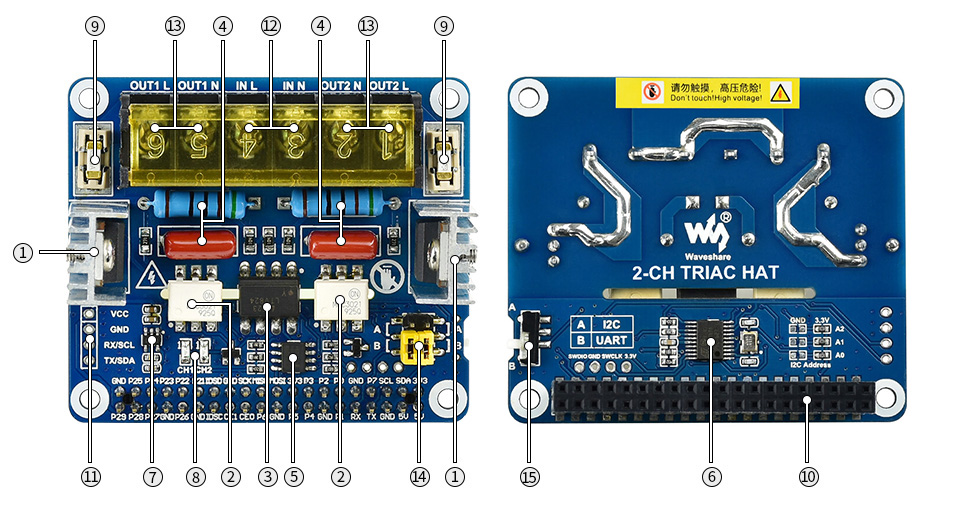

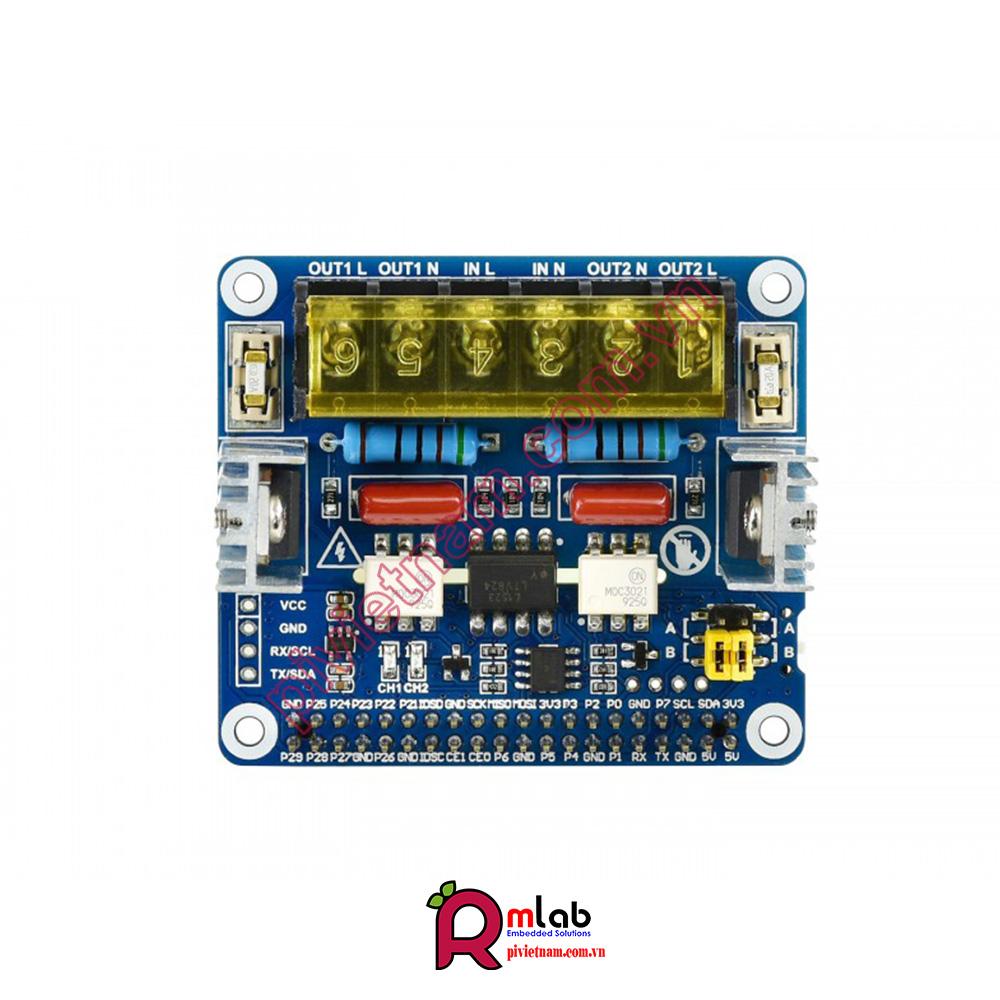

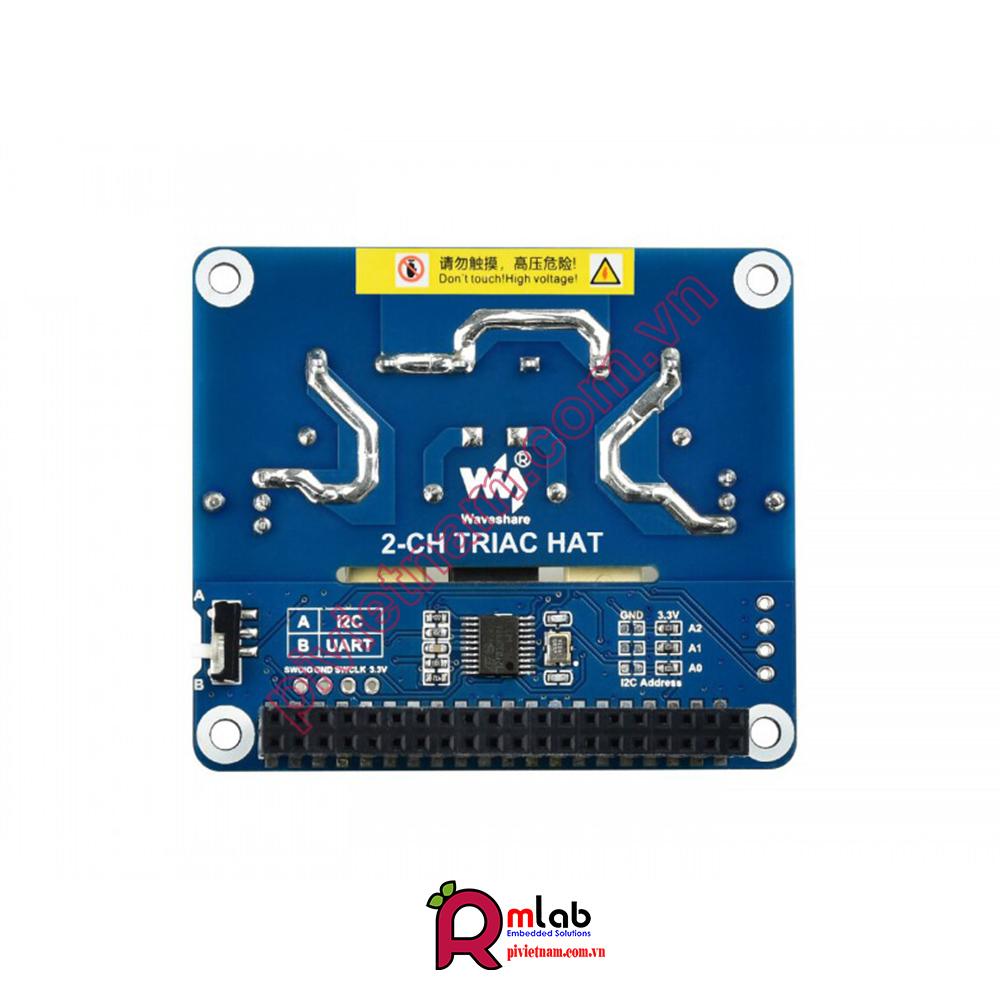

What's On Board
1. BTA24-600 high power bidirectional triac
2. MOC3021S photocoupler, the triac driver
3. LTV-824S AC photocoupler
4. RC snubber circuit
5. LM358DR OP amplifier
6. STM32F030F4P6 main controller
7. RT9193-33PB power chip
8. Output indicator
9. 20A blow fuse
10. Standard Raspberry Pi 40PIN GPIO header
11. MCU control interface, for use with other host control boards like Arduino
12. AC input
13. AC output
14. Data bus selection
A: use Raspberry Pi I2C bus
B: use Raspberry Pi UART bus
15. Mode selection
A: I2C mode
B: UART mode
THÔNG SỐ KỸ THUẬT
| AC VOLTAGE | 100 ~ 600V | UART DATA RATE | 1.2 ~ 921.6 kbps |
|---|---|---|---|
| AC CURRENT | 0~20A | I2C DATA RATE | 1024 kbps |
| CONTROLLER | STM32F030 | LOGIC LEVEL VOLTAGE | 3.3V/5V |
| COMMUNICATION BUS | I2C/UART | DIMENSIONS | 65 × 56.5(mm) |

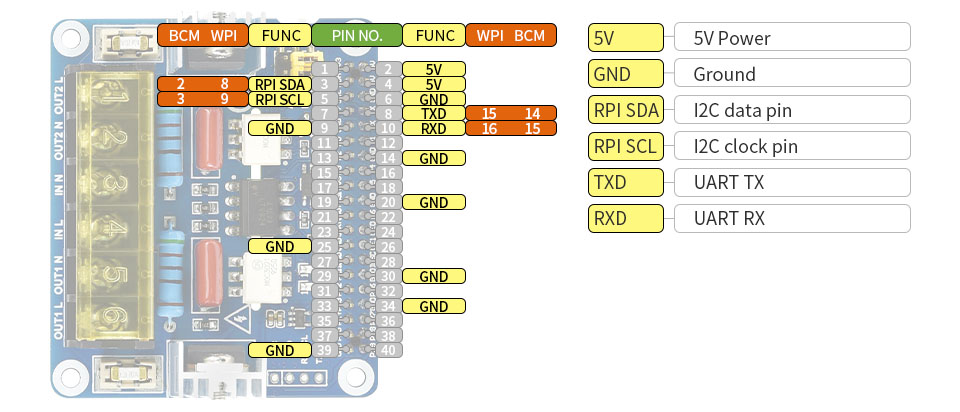

SƠ ĐỒ CHÂN KẾT NỐI

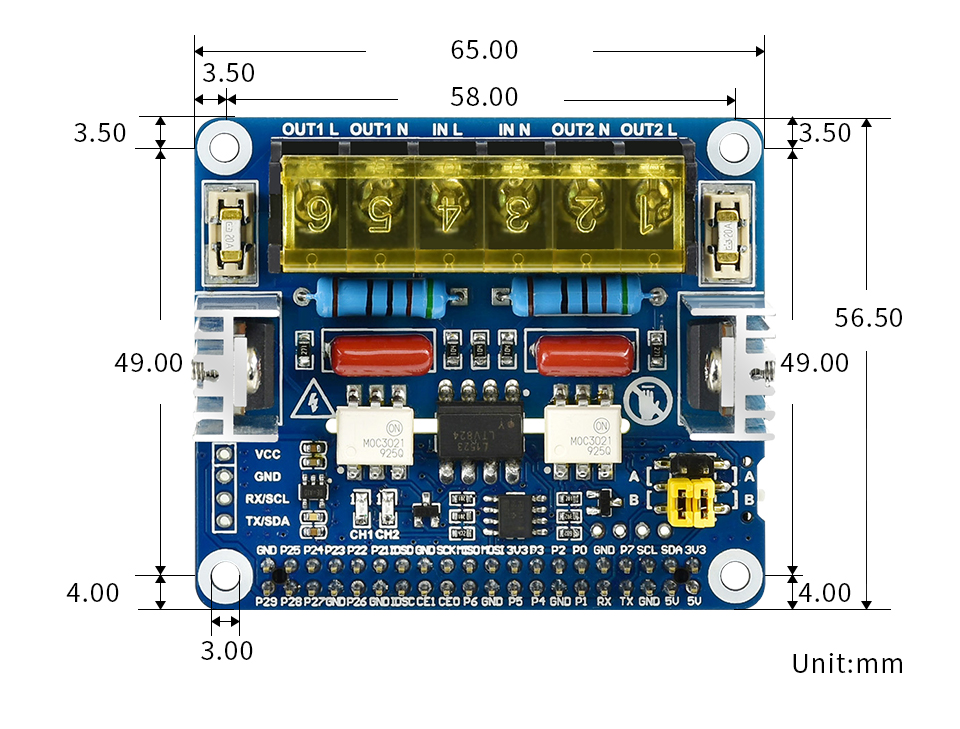

KÍCH THƯỚC BÊN NGOÀI
TÀI LIỆU THAM KHẢO
